VÝROBKY

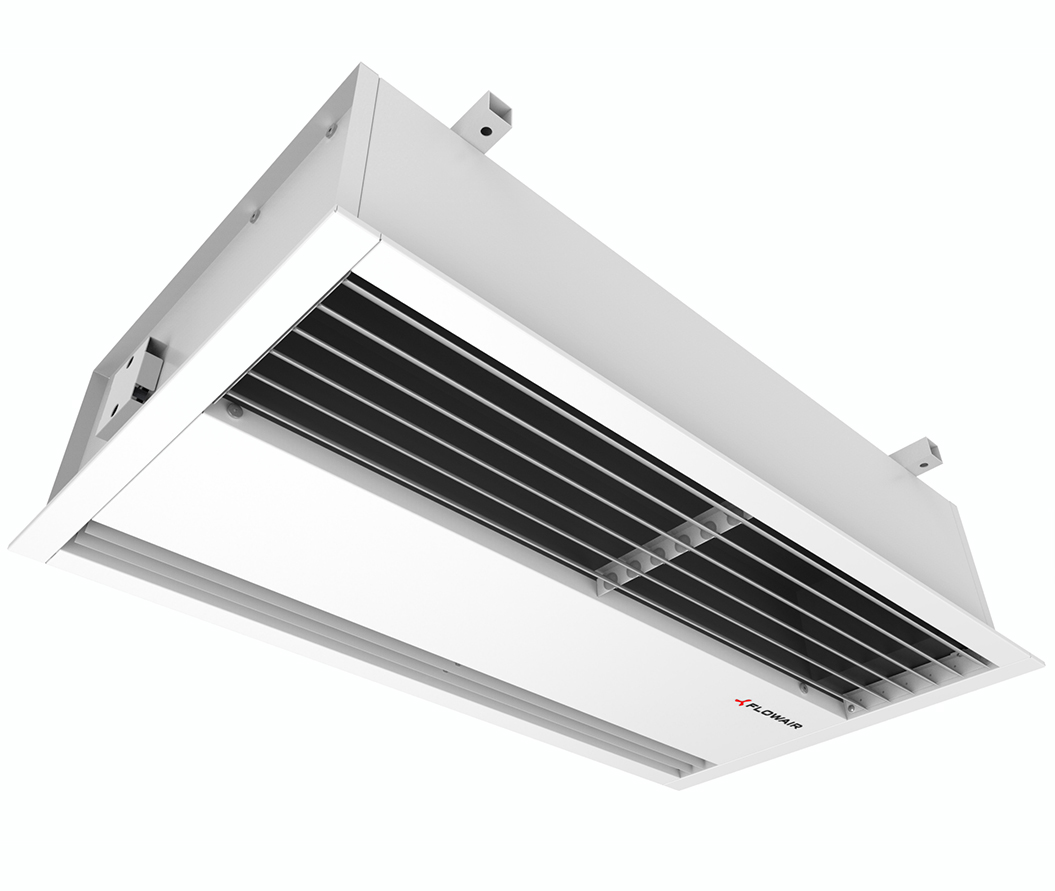

ELiS B


Základní parametry:

Max. dosah proudu vzduchu: 5 m
Vzduchový výkon: 2200-6600 m3/h
Hmotnost: 31,7-53,2 kg
Opláštění: ocel, hliník
Barva: bílý (RAL 9016)

Ke stažení

STRUČNÝ POPIS:

Elis B clony snižují tepelné ztráty spojené s výměnou vzduchu mezi vnitřním a venkovním prostorem. Vytvářená vzduchová bariéra brání přílivu studeného vzduchu během zimy a přílivu teplého vzduchu do klimatizovaných místností v letním období.


Díky nastavitelnému výstupu vzduchu je možné přizpůsobit vzduchové bariéry dle podmínkám v otvoru dveří
Jednotky ELiS B jsou k dispozici v délkách 1 m; 1,5 m a 2 m v následujících provedeních: s teplovodním vyměníkem - W, s elektrickým topným tělesem - E, bez zdroje tepla - N.


Kryt je vyroben z oceli (RAL 9016) a EPP (expandovaný polypropylen). Vstupy a výstupy vzduchu jsou vyrobeny z eloxovaných hliníkových profilů, které dávají jednotce moderní vzhled.

POUŽITÍ:

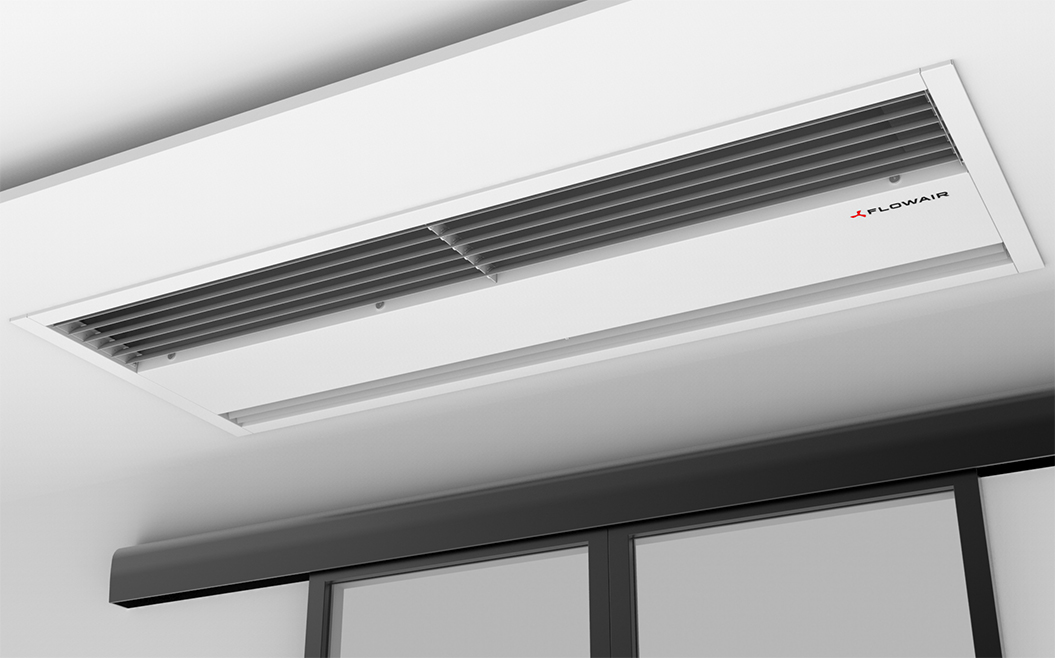

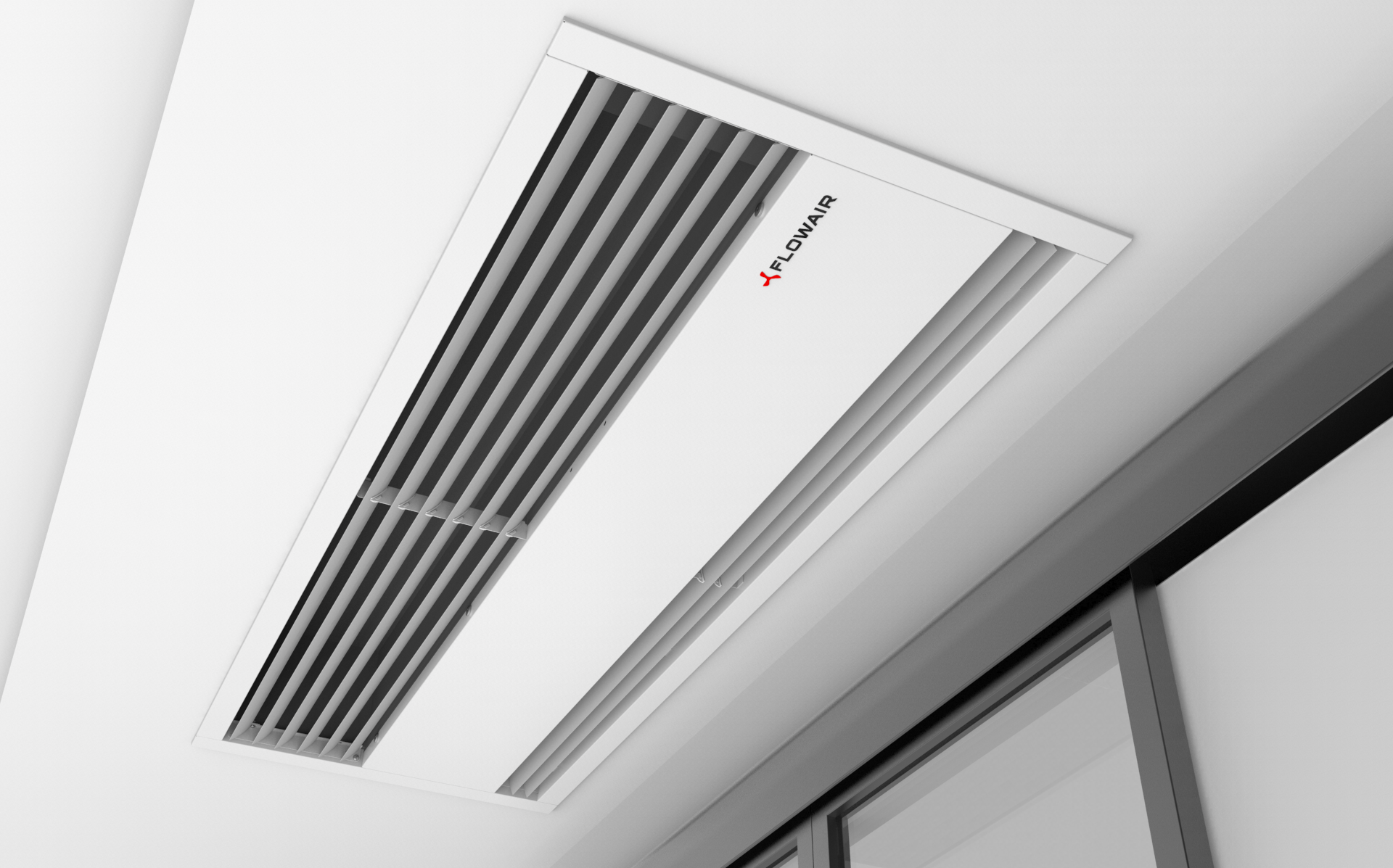

Jednotky Ellis B jsou určeny pro montáž do snižených podhledů. Mohou být instalovány i do stávajicich podhledů bez nutnosti řezáni dalšich otvorů.



REGULACE:

Clony ELiS B jsou standartně vybaveny komunikačním a řídícím modulem DRV ELiS, který umožňuje připojení TS regulátoru, integraci do Flowair systému nebo připojení do BMS.

více

TECHNOLOGIE / INOVACE / VÝHODY:

Konstrukce - kombinace několika materiálů, včetně PPE, plastu, oceli a hliníku umožnila výrazné snížení hmotnosti zařízení, jakož i snížení hladinu hluku clonou.

Jednotky jsou vybaveny servisním přístupem k vytápění a kontrole systémových prvků.

Řídicí systém - umožňuje připojení přístroje k inteligentnímu systémemu řízení budov BMS a výběr rozsáhlých provozních režimů

Technická data ELiS B 100:

  ELiS B-W-100 ELiS B-N-100 ELiS B-E-100
Napájení [V/Hz] 230 / 50 230 / 50 3 x400 / 50
Max. pracovní příkon [kW] 0,34 0,42 7,5
Pracovní proud [A] 1,5 1.9 11
IP 21 21 21
Krytí F F F
Připojení na straně vody ["] ½” - -
Vzduchový výkon  2600 3500 2600
Hladina akustického tlaku [dB(A)]* 65 67 65
Max. teplota topné vody [oC] 95 - -
Max. pracovní tlak.[MPa] 1,6 - -
Hmotnost [kg] 32,3 31,7 34,5
Hmotnost s výměníkem naplněným vodou [kg] 33,1 - -

*Hladina akustickeho tlaku v mistnosti 500 m3 s průměrnou absorpci hluku, měřeno 2 m od jednotky.


ROZMĚRY ELiS B 100:

elis b



Technická data ELiS B 150:

  ELiS B-W-150 ELiS B-N-150 ELiS B-E-150
Napájení [V/Hz] 230 / 50 230 / 50 3 x400 / 50
Max. pracovní příkon [kW] 0,36 0,42 11,5
Pracovní proud [A] 1,6 2,0 16,6
IP 21 21 21
Krytí F F F
Připojení na straně vody ["] ½” - -
Vzduchový výkon 4000 4800 4000
Hladina akustického tlaku [dB(A)]* 66 68 66
Max. teplota topné vody [oC] 95 - -
Max. pracovní tlak [MPa] 1,6 - -
Hmotnost [kg] 41,2 38,9 42,4
Hmotnost s výměníkem naplněným vodou [kg] 42,4 - -

*Hladina akustickeho tlaku v mistnosti 500 m3 s průměrnou absorpci hluku, měřeno 2 m od jednotky.

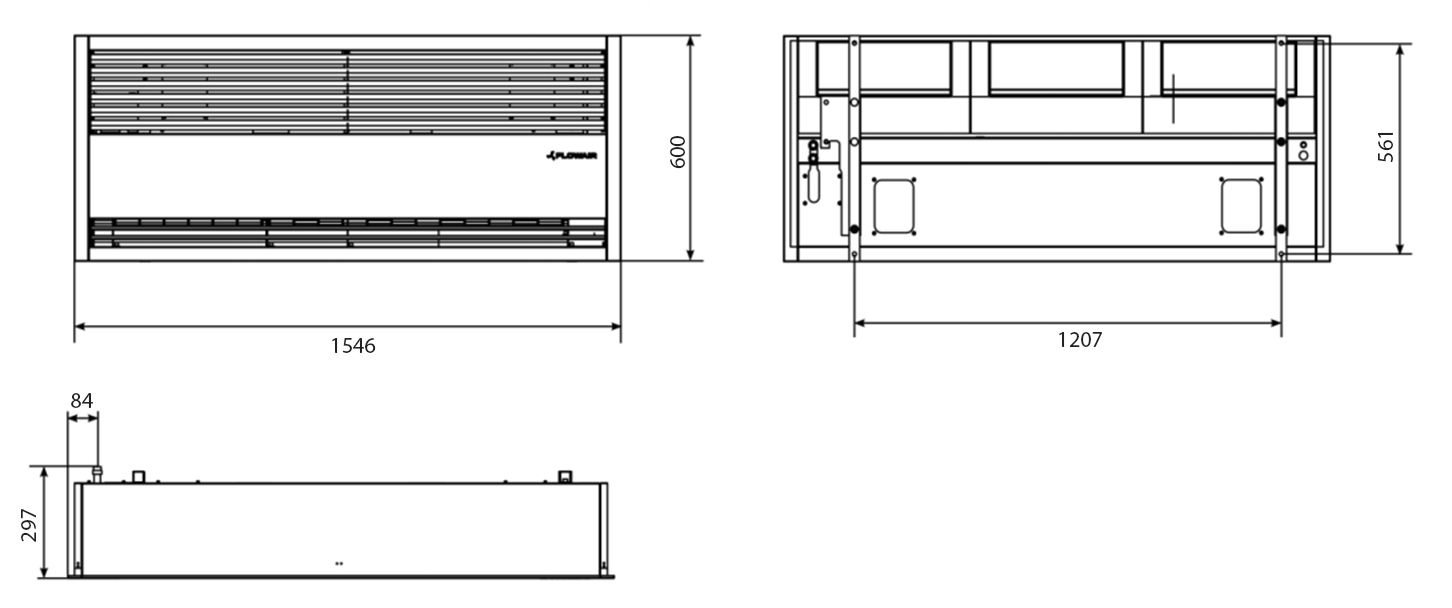

ROZMĚRY ELiS B 150:

els b



Technická data ELiS B 200:

  ELiS B-W-200 ELiS B-N-200 ELiS B-E-200
Napájení [V/Hz] 230 / 50 230 / 50 3 x400 / 50
Max. pracovní příkon [kW] 0,38 0,49 15,5
Pracovní proud [A] 1,7 2,2 22,4
IP 21 21 21
Krytí F F F
Připojení na straně vody ["] ½” - -
Vzduchový výkon 5200 6600 5200
Hladina akustického tlaku [dB(A)]* 67 69 67
Max. teplota topné vody [oC] 95 - -
Max. pracovní tlak [MPa] 1,6 - -
Hmotnost [kg] 50 47,2 53,2
Hmotnost s výměníkem naplněným vodou [kg] 51,6 - -

*Hladina akustickeho tlaku v mistnosti 500 m3 s průměrnou absorpci hluku, měřeno 2 m od jednotky.

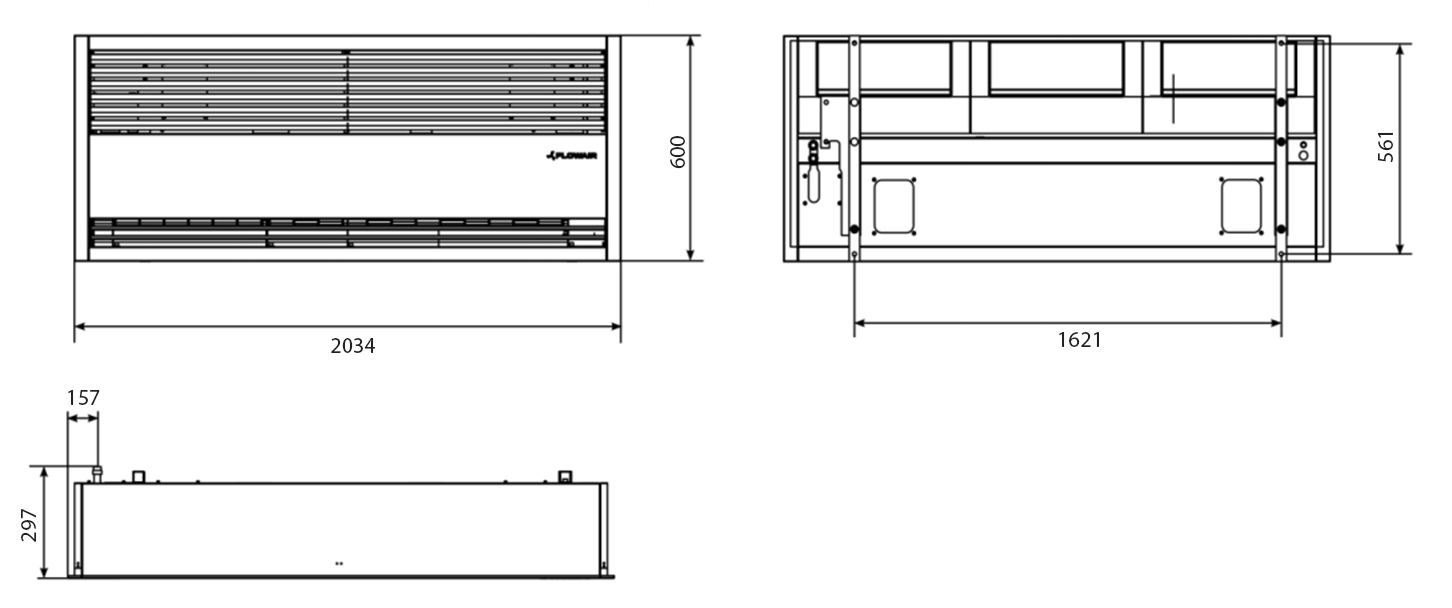

ROZMĚRY ELiS B 200:

lis b

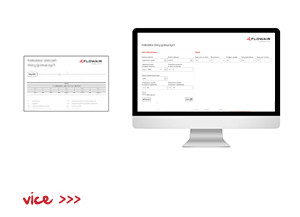

Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

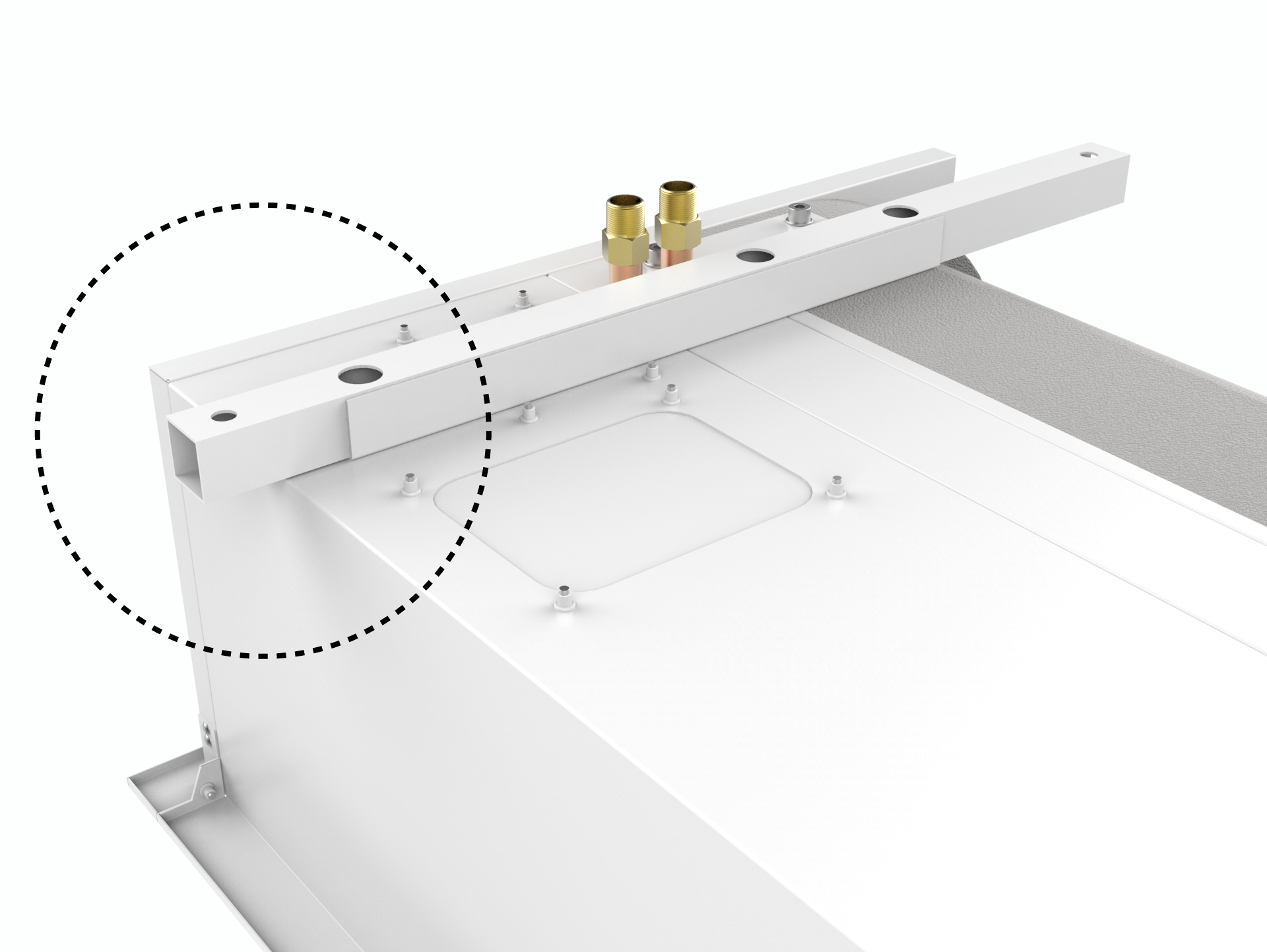

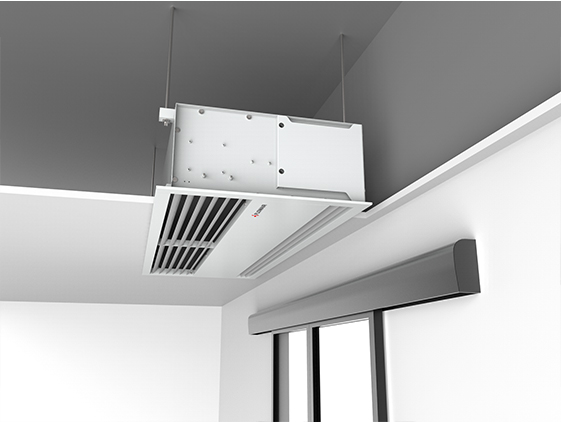

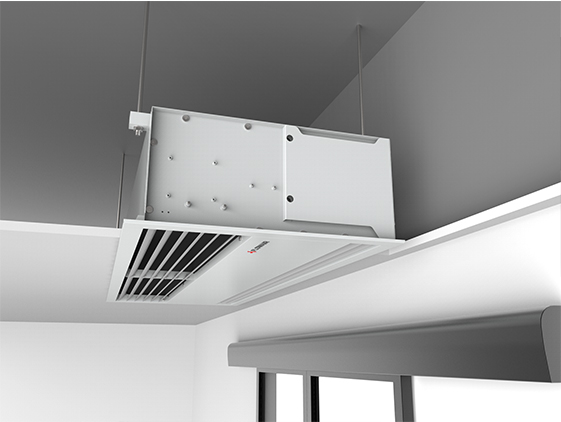

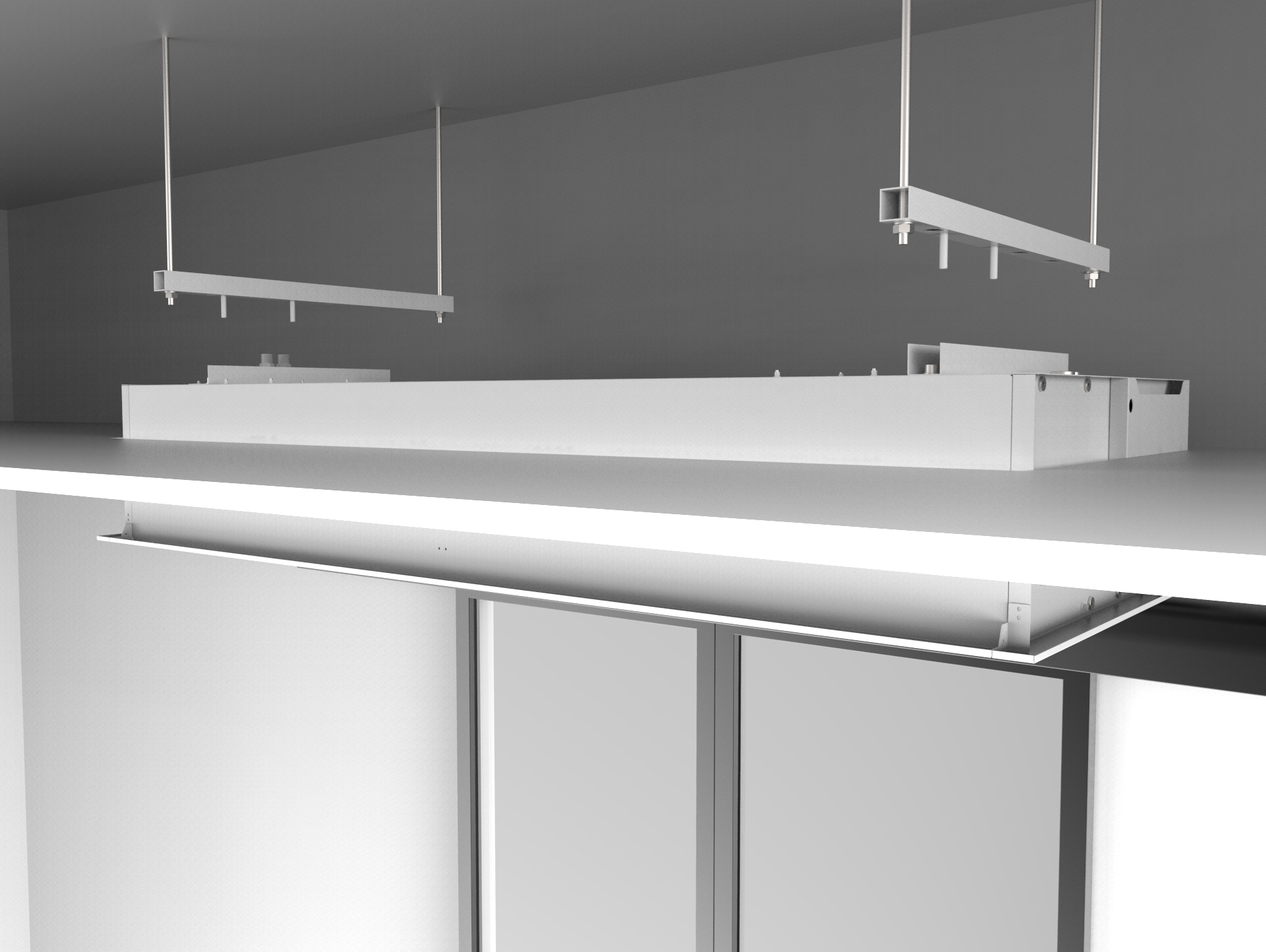

Clony ELiS B jsou vybaveny držáky pro instalaci pomocí závěsů jako standard.

lis B      elis B

elis b      elis b

  • Technická dokumentace

    (4.90 MB)

  • CAD soubory

    (1.13 MB)

  • Certifikace

    (243.42 kB)

  • Katalog pro projektanty

    (1.77 MB)

  • Katalog pro projektanty

    (6.71 MB)
