LEO INOX


Основные параметры:

Тепловая мощность: 1,7 - 121,0 кВт
Производительность: 1000-5800 м3
Корпус: нержавеющая сталь


   Краткая характеристика:

Водяной воздухонагреватель LEO INOX предназначен для установки внутри помещений.

Корпус изготовлен из нержавеющей стали, обеспечивающей защиту от воздейстия коррозии. Чтобы сохронить свои антикоррозийные свойства, сталь необходимо постоянно содержать в чистоте.

Специально разработанная консоль дает возможность установки аппарата на узких столбах и перегородках. Консоль крепится к аппарату вертикально, что позволяет устанавливать параллельно или под разными углами к стене. Специальные крепежные держатели облегчают установку под перекрытием.

FLOWAIR благодаря сотрудничеству с независимой, международной, аккредитованнрй исследовательской лабораторией все параметры реальные и подтверждены.







   Предназначение:

LEO INOX предназначены для отопления объектов средних и крупных объемов. Аппараты адаптированы для использования в условиях повышенной влажности, поэтому могут быть с успехом использованы в пищевой промышленности, теплицах и т.д.



   Автоматика:

Доступны 2 вида управления:
- Управление T-box для LEO BMS INOX – управление подходящие индивидуальный потребностям
- Управление TS для LEO INOX  – основные функции и легкое обслуживание.



   Технология / Инновации / Преимущества

Корпус – изготовлен из нержавеющей стали обеспечивает защиту от воздействия коррозии.

Консоль – позволяет установить аппарат на узких столбах и перегородках.

Технические параметры LEO S INOX

  LEO S1 INOX LEO S2 INOX LEO S3 INOX
Скорость III II I III II I III II I
Производтельность [м3/ч] 2300 1900 1500 2000 1600 1250 1800 1400 1000
Диапазон тепловой мошности [кВт] 0,7 - 12,8 2,1 - 26,5 1,7 - 32,7
Номинальная тепловая мошность (70/50/16oC) 4,5 10,2 12,3
Питание [В/Гц] 230/50
Макс. потребление тока [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3
Макс. потребление мощности [Вт] 120 90 70 130 90 70 130 90 70
IP / класс изоляции 54/F
Макс. уровень акустического давления 5 м [дБ(A)]** 56,3 56,3 43,9 56,3 50,7 43,9 56,3 50,7 43,9
Макс. уровень акустической мошности [дБ(A)]* 71,4 65,8 59,0 71,4 65,8 59,0 71,4 65,8 59,0
Длина потока изотермического воздуха [м]*** 16,0 13,0 10,0 14,0 11,0 8,5 12,5 9,5 7,0
Длина потока неизотермического воздуха [м]**** 6,0 5,1 4,1 5,3 4,4 3,5 4,9 3,9 2,9
Макс. температура теплоносителя [oC] 130
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 1/2
Корпус сталь
Рабочая среда внутри помещений
Макс. рабочая температура [oC] 60
Позиция работы  любая
Вес аппарата [кг] 13,1 13,8 14,3
Вес аппарата, наполненного водой [кг] 13,8 14,0 15,7

* согласно распоряжению PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

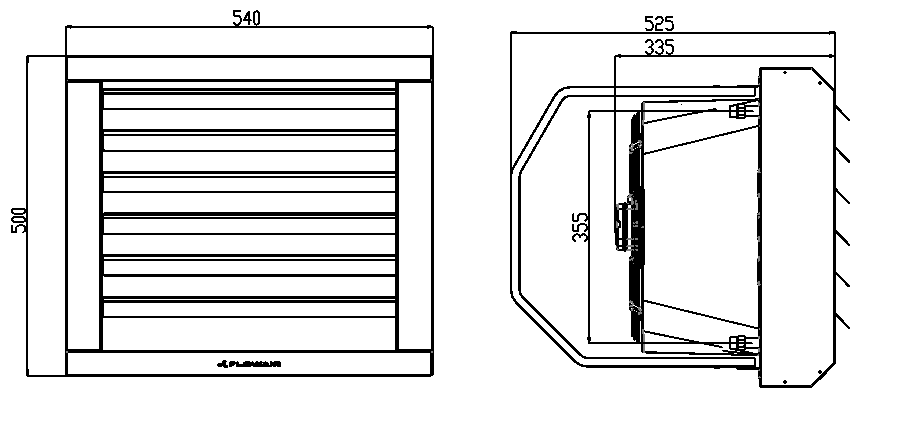

Габариты LEO S INOX

Технические параметры LEO L INOX

  LEO L1 INOX LEO L2 INOX LEO L3 INOX
Скорость III II I III II I III II I
Производтельность [м3/ч] 4250 2800 1700 3800 2400 1400 3400 2100 1200
Диапазон тепловой мошности [кВт] 1,3 - 32,3 2,2 - 50,4 3,2 - 65,2
Номинальная тепловая мошность (70/50/16oC) 11,7 19,1 25,6
Питание [В/Гц] 230/50
Макс. потребление тока [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6
Макс. потребление мощности [Вт] 330 240 120 340 240 120 340 240 120
IP / класс изоляции 54/F
Макс. уровень акустического давления 5 м [дБ(A)]** 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1
Макс. уровень акустической мошности [дБ(A)]* 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2
Длина потока изотермического воздуха [м]*** 24,0 15,0 9,5 21,5 13,0 8,0 19,0 11,5 6,5
Длина потока неизотермического воздуха [м]**** 8,3 5,6 3,7 7,5 4,9 3,1 6,8 4,4 2,8
Макс. температура теплоносителя [oC]  130
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 3/4
Корпус сталь
Рабочая среда внутри помещений
Макс. рабочая температура [oC]  60
Позиция работы  любая
Вес аппарата [кг] 19,4 20,8 22,7
Вес аппарата, наполненного водой [кг] 20,4 22,8 25,4

* согласно распоряжению PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

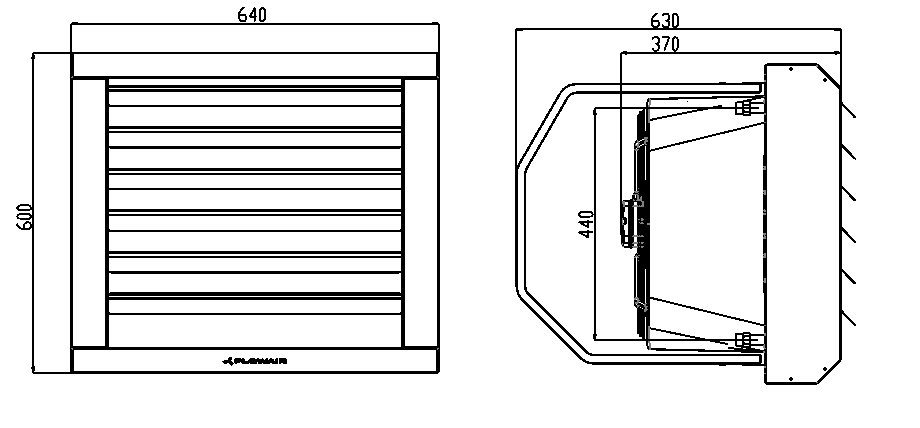

Габариты LEO L INOX

Технические параметры LEO XL INOX

  LEO XL2 INOX LEO XL3 INOX
Скорость III II I III II I
Производтельность [м3/ч] 5800 4600 2900 5300 4100 2500
Диапазон тепловой мошности [кВт] 6,6 - 94,0 8,3 - 121,0
Номинальная тепловая мошность (70/50/16oC) 36,5 48,1
Питание [В/Гц] 230/50
Макс. потребление тока [A] 2,3 1,8 1,4 2,4 1,8 1,4
Макс. потребление мощности [Вт] 520 370 270 550 370 270
IP / класс изоляции  54/F
Макс. уровень акустического давления 5 м [дБ(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Макс. уровень акустической мошности [дБ(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
Длина потока изотермического воздуха [м]*** 26,0 20,5 13,0 23,5 18,0 11,0
Длина потока неизотермического воздуха [м]**** 8,5 7 4,7 7,7 6,2 4,1
Макс. температура теплоносителя [oC]  130
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 3/4
Корпус сталь
Рабочая среда внутри помещений
Макс. рабочая температура [oC]  60
Позиция работы   любая
Вес аппарата [кг] 29,9 34,2
Вес аппарата, наполненного водой [кг] 32,6 38,3

* согласно распоряжению PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

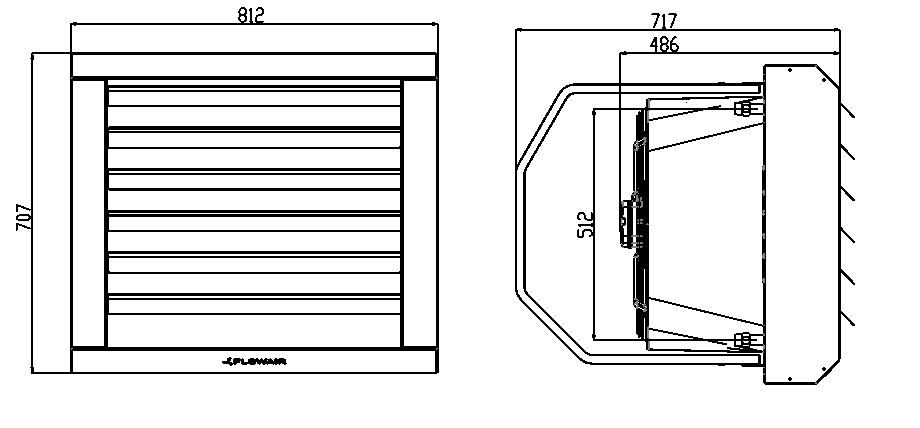

Габариты LEO XL INOX

С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

Воздухонагреватели LEO INOX можно установить в любой позиции как горизонтально так и вертикально к перегородкам здания под углом 30° и 45° к преграде.
У аппарата дополнительные крепежные держатели, благодаря которым можно установить оборудование под перекрытием.



      Ниже представлено несколько рекомендациий по монтажу:

in

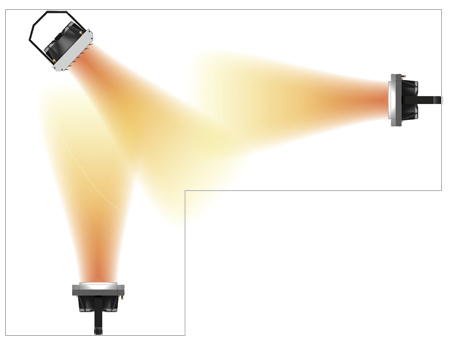

       Необходимо обеспечить равномерное распределение
       теплого воздуха по всему объему помещения.

in

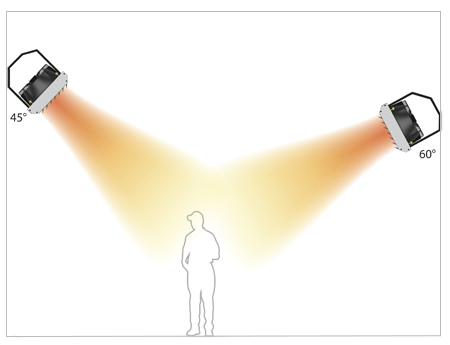

       Аппараты необходимо устанавливать таким образом,
       чтобы струя нагнетаемого воздуха была направлена в зону
       пребывания людей.


in

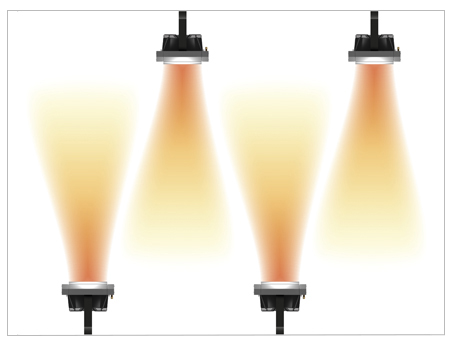

     Воздухонагреватели, устанавливаемые на противоположных
     стенах, необходимо монтировать в шахматном порядке.

in

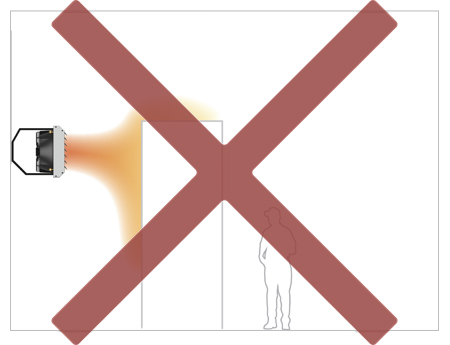

       При установке отопительного аппарата нужно обратить внимание
       на то, чтобы на пути струи воздуха не было преград.


in

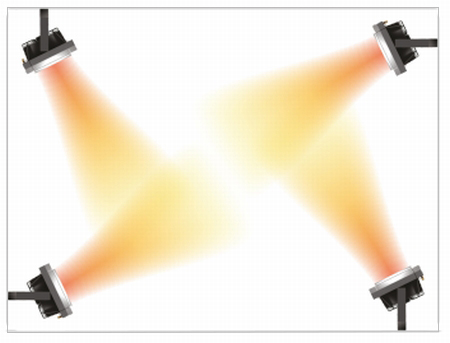

     Устанавливая воздухонагреватели в углах, необходимо
     направлять струю воздуха в середину помещения так, чтобы
     струя воздуха не дула по стене.

in

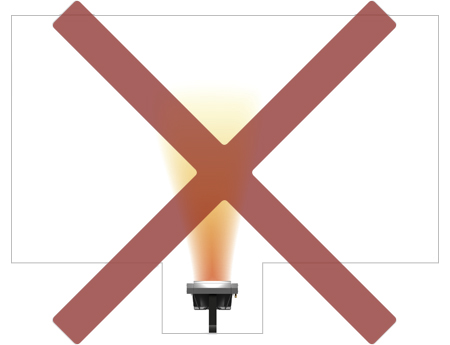

       Воздухонагреватели нужно монтировать таким образом, чтобы
       обеспечить свободный приток воздуха вокруг аппарата.
