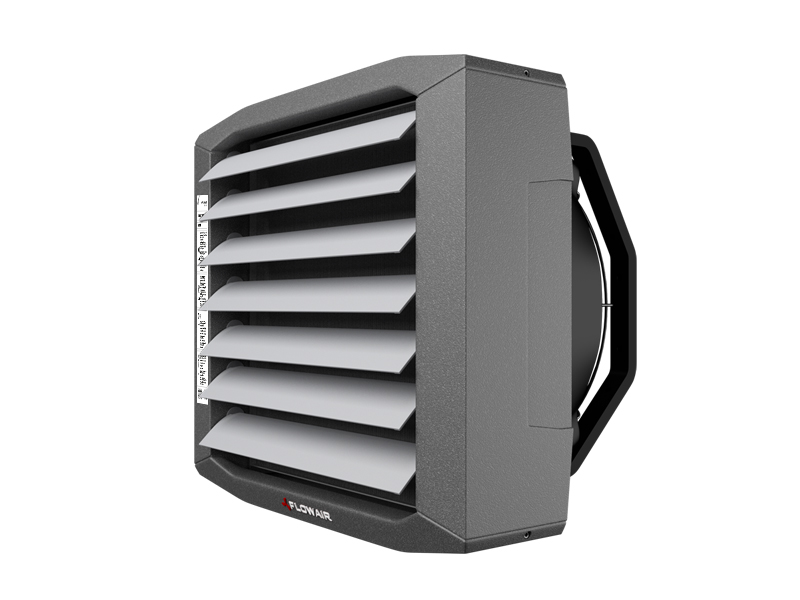

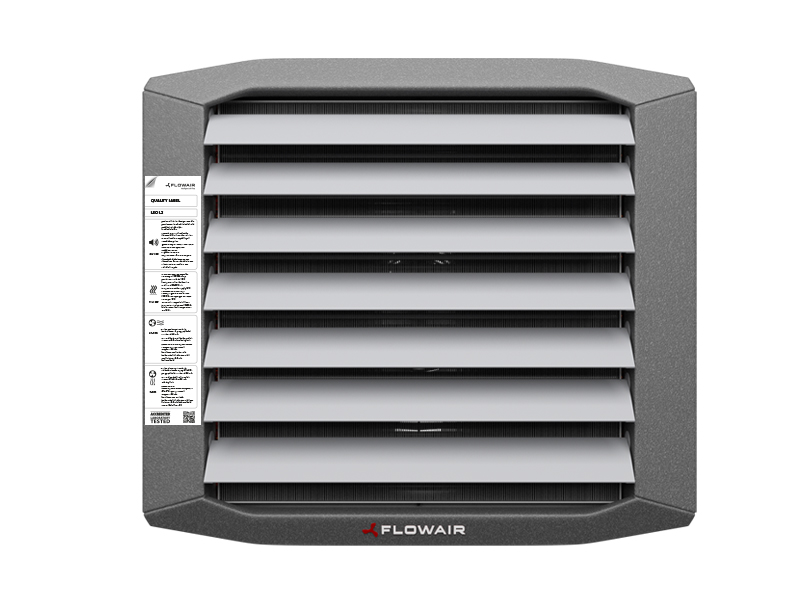

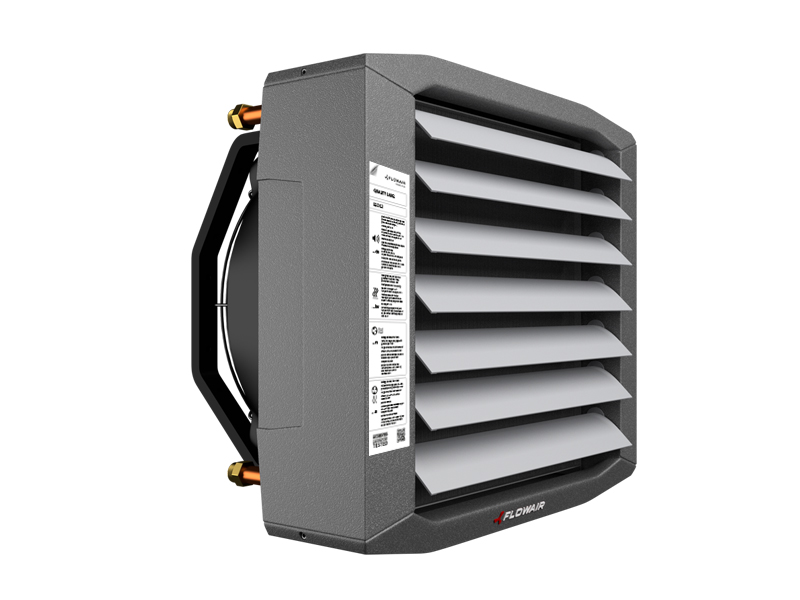

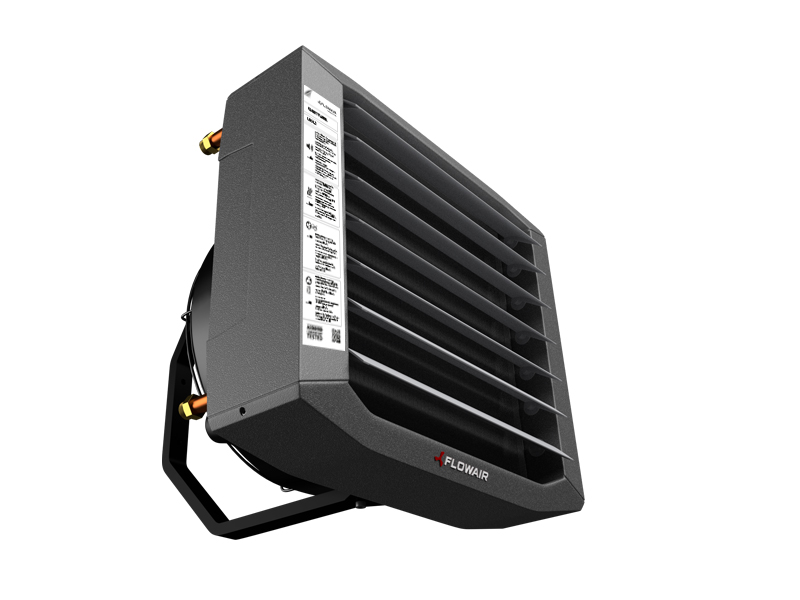

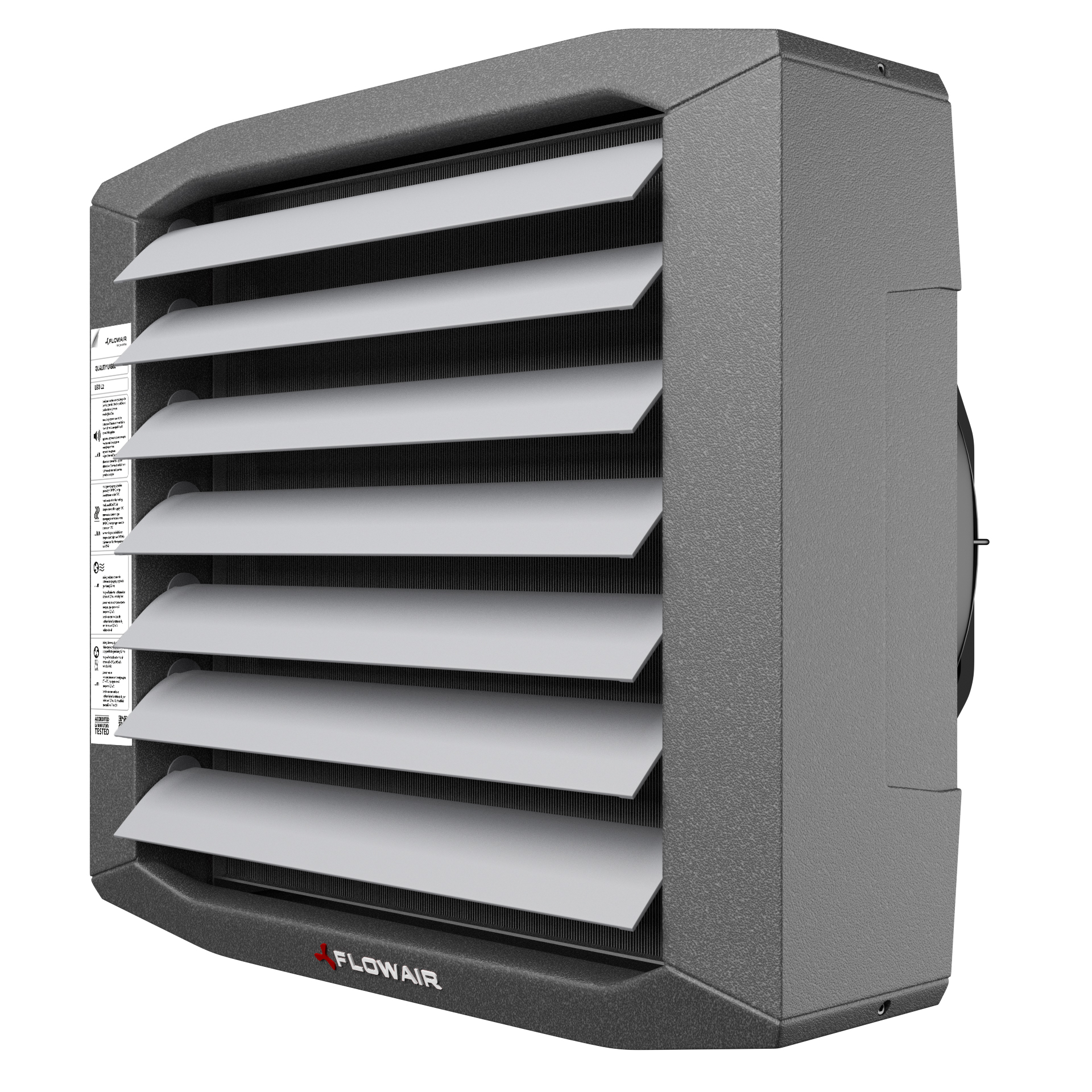

LEO


Основные параметры:

Тепловая мощность: 1,7 - 121,0 кВт
Производительность: 1000-5800 м3
Вес: 10,4-26,2 кг
Корпус: вспененный полипропилен EPP
Цвет:
серый

   Краткая характеристика:

Широкий типоразмер воздухонагревателей LEO позволяет тщательно подобрать аппарат отвечающий условиям существующим на объекте.

Воздухонагреватели LEO оснащены новейшей генерации 3-скоростным вентилятором с широким диапазоном регулировки производительности и тепловой мощности..

Новый типоразмер составляет 6 моделей аппаратов в 3 размерах и  в 3 типах корпуса на выбор (EPP, металический корпус с порошковой покраской на любой цвет RAL, а также корпус из нержавеющей стали).

Водяной воздухонагреватель предназначен для монтажа внутри помещений с широким диапазоном тепловых мощностей – 1,7 – 121 кВт.  Корпус изготовлен из легкого и прочного материала EPP (вспененный полипропилен).

Специально разработанная консоль дает возможность установки аппарата на узких столбах и перегородкох. Консоль крепится к аппарату вертикально, что позволяет устанавливать параллельно или под разными углами к стене. Специальные крепежные держатели облегчают установку под перекрытием.

К аппаратам LEO можно подключить смесительную камеру, что позволяет создать самую простую систему приточной вентиляции. Больше информации о комплексных отопительно-вентиляционных системах находится во вкладке Система FLOWAIR.

   Подтвержденные параметры:

Благодаря сотрудничеству с независимой, международной, аккредитованной лабораторией FLOWAIR предоставляет аппараты с подтвержденными техническими параметрами.

   Предназначение:

Аппараты LEO применяются в разных видах зданий средних
и крупных объемов, например: логистические центры, промышленные цеха, склады, торговые павильоны.



   Автоматика:

- Управление TS  – основные функции и легкое обслуживание.



   Технология / Инновации / Преимущества:

Корпус - легкий и прочный корпус из EPP (вспененный полипропилен).

Консоль – позволяет установить аппарат на узких столбах и перегородках..

Широкий типоразмер - позволяет подобрать аппарат под индивидуальные потребности любого объекта.

По запросу доступные также аппараты в корпусе INOX и в металлическом корпусе покрашенным порошковой краской..

Аксессуары – широкий ассортимент аксессуаров позволяет эффективнее использовать аппарат: смесительная камера, конфузор, распределитель воздуха.

Технические параметры LEO S

  LEO S2 LEO S3
Скорость III II I III II I
Производительность [м3/ч] 2000 1600 1250 1800 1400 1000
Диапазон тепловой мощности [кВт] 26,5 – 2,1 32,7 – 1,7
Номинальная тепловая мошность (70/50/16oC) 10,2 12,3
Питание [В/Гц] 230/50
Макс. потребление тока [A] 0,6 0,4 0,3 0,6 0,4 0,3
Макс. потребление мощности [Вт] 130 90 70 130 90 70
IP / класс изоляции 54/F
 Уровень акустического давления 5 м [дБ(A)]* 56,3 50,7 43,9 56,3 50,7 43,9
 Уровень акустической мощности [дБ(A)]** 71,4 65,8 59,0 71,4 65,8 59,0
Горизонтальная длина изотермического воздуха [м]*** 14,0 11,0 8,5 12,5 9,5 7,0
Вертикальная длина неизотермического воздуха [м]**** 5,3 4,4 3,5 4,9 3,9 2,9
Макс. температура теплоносителя [oC] 120
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 1/2
Вид корпуса EPP - вспененный полипропилен
Цвет серый
Рабочая среда внутри помещений
Макс. рабочая температура [oC] 60
Позиция работы любая
Вес аппарата [кг] 10,4 10,8
Вес аппарата, наполненного водой [кг] 11,6 12,2

* Cогласно распоряжению PN-EN ISO3744
** Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** Вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

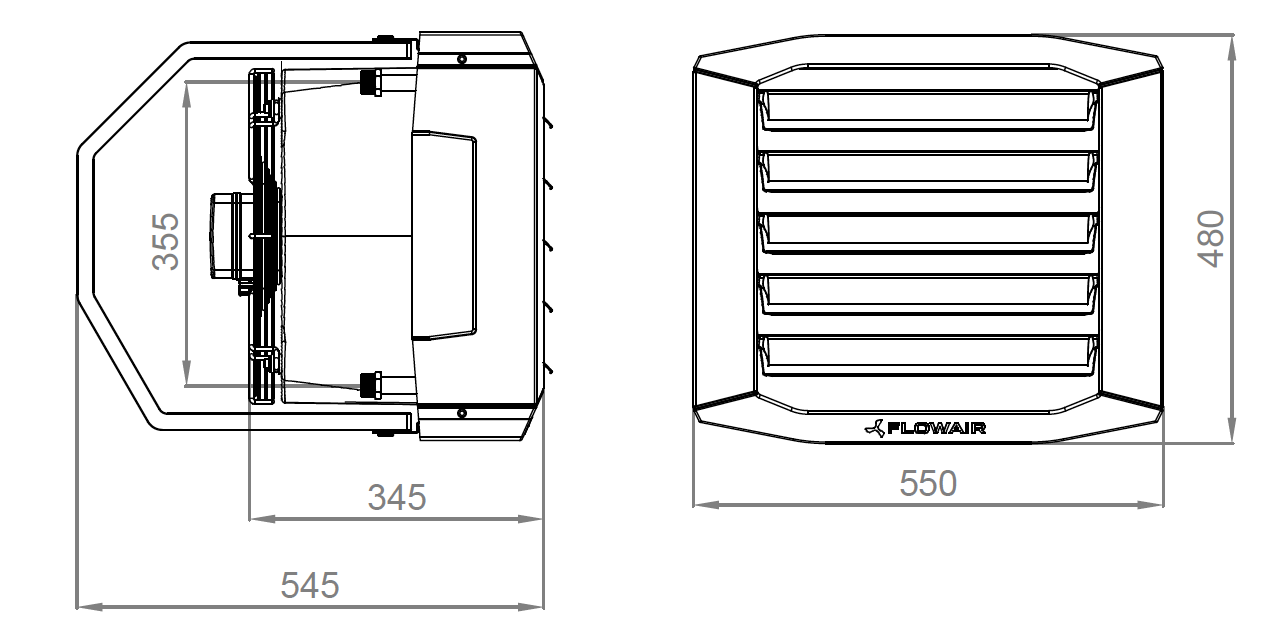

Габариты LEO S

Технические параметры LEO L

  LEO L2 LEO L3
Скорость III II I III II I
Производительность [м3/ч] 3800 2400 1400 3400 2100 1200
Диапазон тепловой мощности [кВт] 50,4 – 2,2 65,2 – 3,2
Номинальная тепловая мошность (70/60/16oC) 19,1 25,5
Питание [В/Гц] 230/50
Макс. потребление тока [A] 1,5 1,2 0,6 1,5 1,2 0,6
Макс. потребление мощности [Вт] 340 240 120 340 240 120
IP / класс изоляции 54/F
 Уровень акустического давления 5 м [дБ(A)]* 79,2 69,6 57,2 79,2 69,6 57,2
 Уровень акустической мощности [дБ(A)]** 64,1 54,5 42,1 64,1 54,5 42,1
Горизонтальная длина изотермического воздуха [м]*** 21,5 13,0 8,0 19,0 11,5 6,5
Вертикальная длина неизотермического воздуха [м]**** 7,5 4,9 3,1 6,8 4,4 2,8
Макс. температура теплоносителя [oC]  120
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 3/4
Вид корпуса EPP - вспененный полипропилен
Цвет серый
Рабочая среда внутри помещений
Макс. рабочая температура [oC]  60
Позиция работы любая
Вес аппарата [кг] 16,2 17,8
Вес аппарата, наполненного водой [кг] 18,2 20,5

*  согласно распоряжении PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

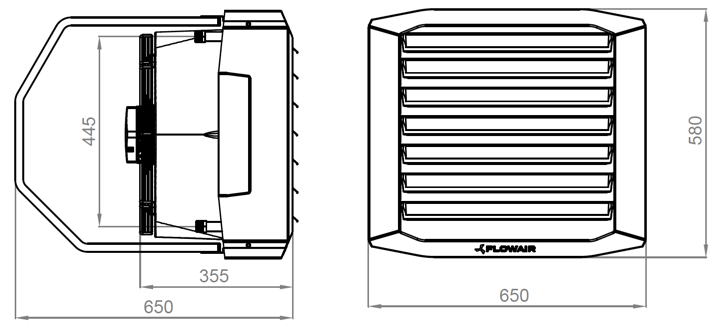

Габариты LEO L

Технические параметры LEO XL

  LEO XL 2 LEO XL 3
Скорость III II I III II I
Производительность [м3/ч] 5800 4600 2900 5300 4100 2500
Диапазон тепловой мощности [кВт] 94,0 – 6,6 121,0 – 8,3
Номинальная тепловая мошность (70/50/16oC) 36,5 48,1
Питание [В/Гц] 230/50
Макс. потребление тока [A] 2,3 1,8 1,4 2,4 1,8 1,4
Макс. потребление мощности [Вт] 520 370 270 550 370 270
IP / класс изоляции  54/F
 Уровень акустического давления 5 м [дБ(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
 Уровень акустической мощности [дБ(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Горизонтальная длина изотермического воздуха [м]*** 26,0 20,5 13,0 23,5 18,0 11,0
Вертикальная длина неизотермического воздуха [м]**** 8,5 7 4,7 7,7 6,2 4,1
Макс. температура теплоносителя [oC]  120
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 3/4
Вид корпуса EPP - вспененный полипропилен
Цвет серый
Рабочая среда внутри помещений
Макс. рабочая температура [oC]  60
Позиция работы любая
Вес аппарата [кг] 23,2 26,2
Вес аппарата, наполненного водой [кг] 25,9 30,3

*  согласно распоряжении PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.
Диапазон тепловых мощностей определенных при параметрах:
мин. - I cкорость вентилятора, температура теплоносителя 40/30oC, температура воздуха на входе в аппарат 20oC
макс. - III cкорость вентилятора, температура теплоносителя 120/90oC, температура воздуха на входе в аппарат 0oC

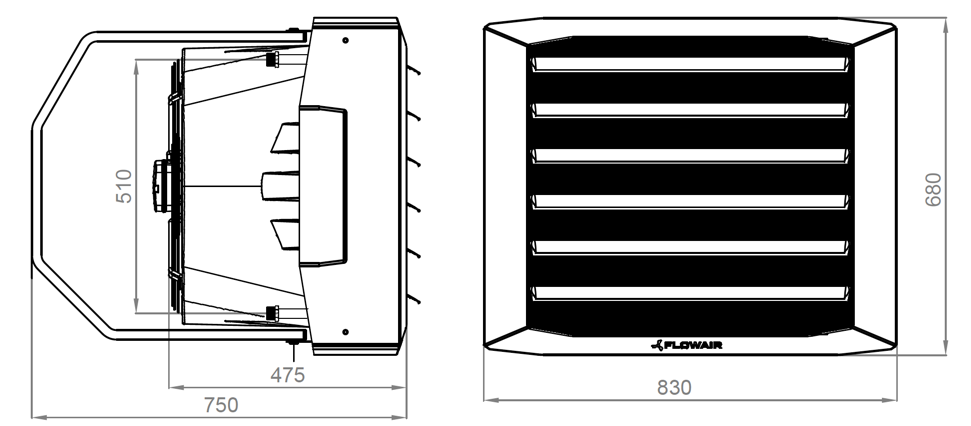

Габариты LEO XL





С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

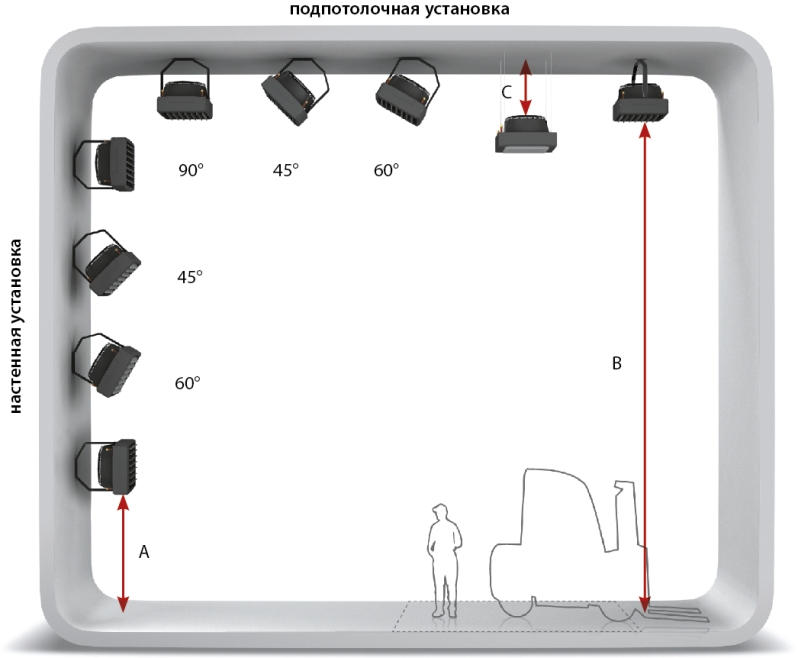

Воздухонагреватели LEO могут быть установлены в любой горизонтальной и вертикальной позиции. Специально продуманная поворотная консоль позволяет установить аппарат вертикально или горизонтально под разными углами к перегородке.

Аппараты оснащены также крепежными держателями, которые облегчают установку под потолком с помощью монтажных шпилек




  A B C D E F
S2 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
S3 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
L2 2,5-8 2,5-8,5 >0,3 0,515 0,515 >0,5
L3 2,5-8 2,5-8,0 >0,3 0,515 0,515 >0,5
XL2 2,5-10 2,5-9,5 >0,3 0,66 0,58 >0,5
XL3 2,5-10 2,5-9,0 >0,3 0,66 0,58 >0,5

Ниже представлено несколько рекомендациий по монтажу:

     Необходимо обеспечить равномерное распределение
     теплого воздуха по всему объему помещения.

fb

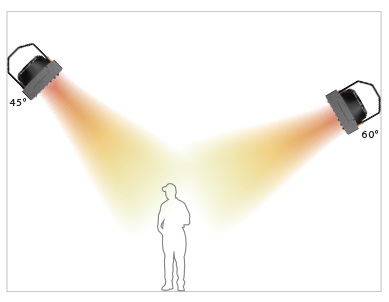

       Аппараты необходимо устанавливать таким образом,
       чтобы струя нагнетаемого воздуха была направлена в зону
       пребывания людей.

fb

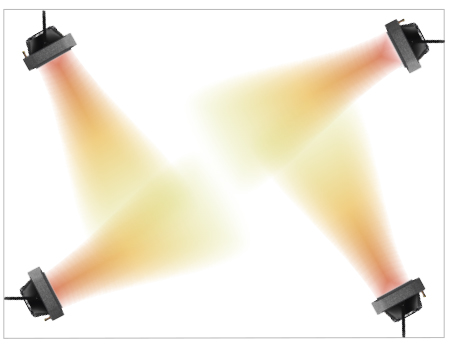

       Воздухонагреватели, устанавливаемые на противоположных
     стенах, необходимо монтировать в шахматном порядке.

fb

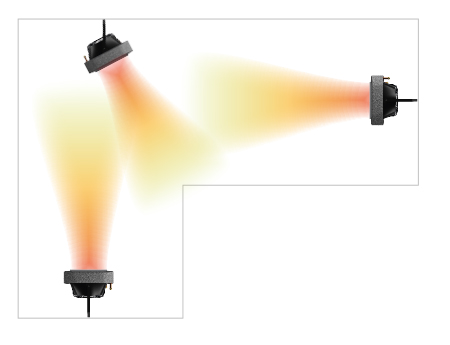

      Устанавливая воздухонагреватели в углах, необходимо
     направлять струю воздуха в середину помещения так, чтобы
     струя воздуха не дула по стене.

fb

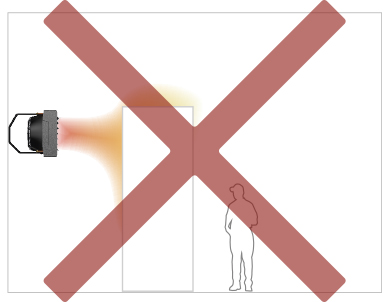

    При установке отопительного аппарата нужно обратить внимание
    на то, чтобы на пути струи воздуха не было преград.

fb

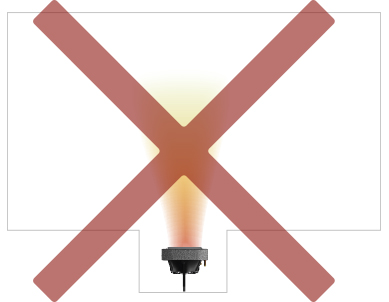

       Воздухонагреватели нужно монтировать таким образом, чтобы
       обеспечить свободный приток воздуха вокруг аппарата.
