ELiS DUO


Základní parametry:


Max. dosah proudu vzduchu: 2,5 m3*
Topný výkon : 10,1 - 29,0 kW**
Vzduchový výkon: 2100 - 3700 m3/h
Hmotnost: 25,3-41,1 kg
Barva: Barva stříbrná nebo bílá
Opláštění: ocel + plast

* Vertikální dosah izotermického proudu při rychlosti 2 m / s.

**Vstup / výstup teplota vody 90/70°C, vstupní teplota vzduchu 10°C




Ke stažení

STRUČNÝ POPIS:

Elis DUO je kombinovaná jednotka 2 v 1, která v sobě spojuje dvě funkce. Je to  jednotka, která zajišťuje vzduchovou bariéru při otevírání dveří i vytápění prostoru.

Hlavním úkolem je vytvořit vzduchovou bariéru v prostoru otevřených dveří

Vysoká účinnost výměny tepla je možná díky velkému povrchu hliníkových žeber namontovaných na měděné trubky.

Nastavitelné lopatky umožňují nasměrování teplého proudu vzduchu do místnosti. Nastavením úhlu bariéry vzduchu se upraví proudění vzduchu ke dveřím místnosti.

Ventilátory z lehkého a odolného plastu zajistišťují tichý provoz a nižší hmotnost jednotky..

Integrovaný komunikační a řídící modul DRV ELiS umožňuje připojení clony k BMS a integrování do Flowair systému

K dispozici jsou dvě verze jednotky: s vodním výměníkem a s elektrickým topným tělesem..








POUŽITÍ:

Moderní design jednotky je zvláště vhodný pro budovy s vysokým požadavkem na estetiku.
Je vhodná všude tam, kde je požadavek na vytápění místnosti a vzduchovou bariéru v otvoru dveří zároveň, např. malé obchody s potravinami, čerpací stanice atd



REGULACE:

Clony ELiS DUO jsou standartně vybaveny dvěma komunikačnímy a řídícímy moduly DRV ELiS, jedním pro řízení clony a druhým pro řízení integrované teplovzdušné jednotky. DRV moduly umožňují připojení TS regulátoru, integraci do Flowair systému nebo připojení do BMS.

více

TECHNOLOGIE / INOVACE / VÝHODY:

Funkce  2v1 zajišťuje vzduchovou bariéru v otvoru dveří současně s vytápěním místnosti.

Design - moderní design jednotky byl vyvinut ve spolupráci se zkušeným týmem průmyslových designérů.

Chod dveřní clony a v ní integrované teplovzdušné jednotky je na sobě nezávislý


Technická data ELiS DUO

  DUO-W-100 DUO-W-200 DUO-E-100
Napájení [V/Hz] 230 / 50 230 / 50 3 x 400 / 50
Max. pracovní příkon [kW] 0,25 0,43 10,1
Pracovní proud [A] 1,1 1,85 14,7
IP 21 21 21
Krytí F F F
Připojení na straně vody ["] ½” ½” -
Hladina akustického tlaku [dB(A)]* 56 59 56
Zvýšení teploty vzduchu[oC] 30 23 20
Max. pracovní tlak [MPa] 1,6 1,6 1,6
Hmotnost [kg] 23,9 41,1 28,5
Hmotnost s výměníkem naplněným vodou [kg] 25,3 42,8 -

*Hladina akustickeho tlaku v mistnosti 500 m3 s průměrnou absorpci hluku, měřeno 2 m od jednotky.
**Vstup / výstup teplota vody 90/70°C, vstupní teplota vzduchu 10°C.




 ekis




Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

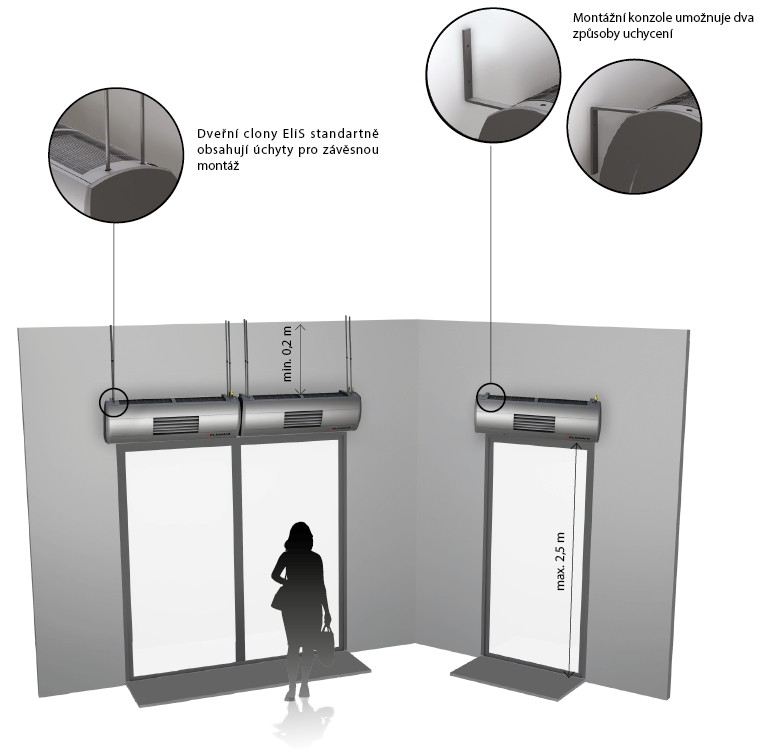

ELiS DUO je možné instalovat pomocí konzole nebo závěsu. Konzole umožňují instalaci jednotky ve dvou konfiguracích.
Tipy pro instalaci:


Pro ovládání přístroje účinně poskytuje bariéru pro vzduch po celé délce části dveřního otvoru. S cílem zajistit širší vchody namontovat jednotku Elis DUO vedle sebe.Pro efektivní provoz přístroje musí být  vzduchová bariéra zajištěna v celé šíři otevírání dveřního prostoru. Při požadavku širších vchodů může být použito více jednotek EliS DUO vedle sebe.

Nesprávná instalace může mít za následek významné ztráty tepla v zimním období i ztráty při použití klimatizace v průběhu léta.
