Základní parametry:

Max. dosah proudu vzduchu:	4 m
Vzduchový výkon:	1900-5300 m³/h
Hmotnost:	20,7-37 kg
Opláštění:	Ocel, plastové, EPP, hliníku
Barva:	Šedá*

* barva podobná RAL 9007

Ke stažení

Technická dokumentace
3.30 MB
Katalog pro projektanty
1.83 MB

Tisk

STRUČNÝ POPIS:

Elis T clona zajišťuje tepelnou ochranu místnosti. To brání přílivu studeného vzduchu během zimy a přílivu teplého vzduchu do klimatizovaných místností během letním období.

Díky nastavitelnému výstupu vzduchu je možné přizpůsobit vzduchové clony podmínkám otevírání dveří.
Jednotky ELiS T jsou k dispozici v délkách 1 m; 1,5 m a 2 m v následujících provedeních: s teplovodním vyměníkem - W, s elektrickým topným tělesem - E, bez zdroje tepla - N.

Díky nastavitelnému výstupu vzduchu je možné přizpůsobit vzduchové clony podmínkám otevírání dveří.

POUŽITÍ:

Moderní tvar a malá velikost umožňuje instalaci jednotek v průmyslových i reprezentativních stavbách..

REGULACE:

Základní ovládání clon je zajištěno vestavěnou svorkovnicí. Pokročilý externí systém automatizace DRV Elis umožňuje komunikaci s BMS a integraci do SYSTEM FLOWAIR

více

TECHNOLOGIE / INOVACE / VÝHODY:

Konstrukce - kombinace několika materiálů, včetně PPE, plastu, oceli a hliníku umožnila výrazné snížení hmotnosti jednotky, stejně jako snížení hladiny hluku.

Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

Topné výkony ELiS T 100

ELiS T 100

Tp1

Δpw

Tp2

Δpw

Tp2

°C

m³/h

l/h

kPa

°C

l/h

kPa

°C

Tw1 / Tw2 = 90/70 ˚C

Tw1 / Tw2 = 80/60 ˚C

1900/2100/2300

11,7/12,3/12,9

516/544/571

1,7/1,8/2

18/17,5/17

9,8/10,3/10,8

430/454/476

1,2/1,4/1,5

15/14,5/14

10,9/11,5/12

480/507/531

1,5/1,6/1,8

22/21,5/21

9/9,5/9,9

394/415/436

1,1/1,2/1,3

19/18,5/18

10,1/10,6/11,1

444/469/492

1,3/1,4/1,5

25,5/25/24,5

8,1/8,6/9

357/377/395

0,9/1/1,1

22,5/22/21,5

9,3/9,8/10,2

408/430/451

1,1/1,2/1,3

29/28,5/28

7,3/7,7/8,1

321/338/355

0,7/0,8/0,9

26/25,5/25

8,4/8,9/9,3

372/392/411

0,9/1/1,1

33/32,5/32

6,5/6,8/7,1

283/299/314

0,6/0,6/0,7

30/29,5/29

Tw1 / Tw2 =70/50 ˚C

Tw1 / Tw2 = 60/40 ˚C

1900/2100/2300

7,8/8,3/8,7

342/361/379

0,8/0,9/1

12/11,5/11

5,7/6/6,3

248/262/276

0,5/0,5/0,6

9/8,5/8

7/7,4/7,7

305/322/338

0,7/0,8/0,8

16/15,5/15

4,8/5/5,3

207/220/232

0,4/0,4/0,4

12,5/12/11,5

6,1/6,5/6,8

267/282/296

0,5/0,6/0,7

19,5/19/18,5

3,7/3,9/4,2

159/172/183

0,2/0,3/0,3

16/15,5/15

5,2/5,5/5,8

229/242/254

0,4/0,5/0,5

23/22,5/22

2/2/2

85/87/89

0,1/0,1/0,1

18,5/18/17,5

4,3/4,6/4,8

188/199/210

0,3/0,3/0,4

27/26,5/26

1,6/1,6/1,7

70/71/73

0,1/0,1/0,1

22,5/22/22

Tw1 / Tw2 =70/40 ˚C

Tw1 / Tw2 = 50/40 ˚C

1900/2100/2300

4,7/5,1/5,4

135/148/158

0,2/0,2/0,2

7,5/7/6,5

6,3/6,7/7

549/579/608

2,1/2,3/2,5

10/9,5/9

2,8/2,8/2,9

80/82/84

0,1/0,1/0,1

9,5/9/8,5

5,5/5,8/6,1

475/502/527

1,6/1,8/1,9

13,5/13/12,5

2,4/2,5/2,6

70/71/73

0,1/0,1/0,1

13,5/13/12,5

4,6/4,9/5,1

401/423/444

1,2/1,3/1,4

17/16,5/16

2,1/2,1/2,1

60/61/62

0,1/0,1/0,1

18,5/18/17,5

3,7/3,9/4,1

324/343/360

0,8/0,8/1

21/20,5/20

1,7/1,8/1,8

50/51/52

0,1/0,1/0,1

23/22,5/22

2,8/3/3,1

244/259/272

0,5/0,5/0,6

25/24,5/24

Topné výkony ELiS T 150

ELiS T 150

Tp1

Δpw

Tp2

Δpw

Tp2

°C

m³/h

l/h

kPa

°C

l/h

kPa

°C

Tw1 / Tw2 = 90/70 °C

Tw1 / Tw2 = 80/60 °C

3100/3500/3900

20,6/21,9/23,2

907/968/1026

5,8/6,5/7,2

19,5/18,5/17,5

17,5/18,7/19,8

769/821/870

4,4/4,9/5,5

17/16/15

19,2/20,5/21,7

848/905/959

5,1/5,8/6,4

23/22/21

16,2/17,3/18,3

710/758/802

3,8/4,3/4,7

20,5/19,5/18,5

17,9/19,1/20,2

789/842/892

4,5/5/5,6

27/26/25

14,8/15,8/16,7

650/694/735

3,2/3,6/4

24,5/23,5/22,5

16,5/17,7/18,7

730/779/824

3,9/4,4/4,8

31/30/29

13,4/14,3/15,2

591/630/667

2,7/3,1/3,4

28/27/26

15,2/16,2/17,2

670/715/757

3,3/3,7/4,1

34,5/33,5/32,5

12,1/12,9/13,6

530/566/599

2,2/2,5/2,8

32/31/30

Tw1 / Tw2 =70/50 °C

Tw1 / Tw2 = 60/40 °C

3100/3500/3900

14,4/15,4/16,3

631/674/714

3,2/3,6/4

14/13/12

11,3/12/12,8

492/525/556

2,1/2,4/2,6

11/10/9

13,1/13,9/14,8

572/610/646

2,6/3/3,3

18/17/16

9,9/10,6/11,2

431/460/487

1,7/1,9/2,1

15/14/13

11,7/12,5/13,2

511/546/578

2,2/2,4/2,7

22/21/20

8,5/9/9,6

369/394/417

1,3/1,4/1,6

18,5/17,5/16,5

10,3/11/11,6

450/481/509

1,7/1,9/2,1

25,5/24,5/23,5

7/7,5/7,9

305/327/346

0,9/1/1,1

22,5/21,5/20,5

8,9/9,5/10

389/415/439

1,3/1,5/1,6

29,5/28,5/27,5

5,5/5,9/6,2

239/256/272

0,6/0,7/0,07

26/25/24

Tw1 / Tw2 =70/40 °C

Tw1 / Tw2 = 50/40 °C

3100/3500/3900

11,31/12,09/12,8

329/352/373

1/1,12/1,25

11/10/9

11,3/12,07/12,79

983/1050/1113

7,45/8,39/9,32

11/10/90

9,88/10,56/11,19

288/307/326

0,8/0,9/1

15/14/13

9,92/10,6/11,22

863/922/977

5,88/6,62/7,35

15/14/13

8,39/9/9,53

244/262/278

0,6/0,66/0,8

18,5/17,5/16,5

8,53/9,11/9,65

742/793/839

4,47/5/5,59

18,5/17,5/16,5

6,82/7,33/7,8

198/213/227

0,4/0,5/0,5

22/21/20

7,13/7,61/8,06

620/662/701

3,23/3,64/4

22/21/20

4,93/5,42/5,85

143/158/170

0,2/0,3/0,3

25/24/23

5,7/6,09/6,45

496/530/561

2,16/2,43/2,7

26/25/24

Topné výkony ELiS T 200

ELiS T 200

Tp1

Δpw

Tp2

Δpw

Tp2

°C

m³/h

l/h

kPa

°C

l/h

kPa

°C

Tw1 / Tw2 = 90/70 °C

Tw1 / Tw2 = 80/60 °C

3000/4100/5100

23,5/28/31,4

1037/1234/1387

8,5/11,7/14,5

23/20/18

20,2/24/26,9

885/1052/1183

6,5/9/11,1

19/17/15

22/26,2/29,4

972/1155/1299

7,5/10,3/12,8

27/24/22

18,6/22,2/24,9

819/974/1095

5,7/7,8/9,6

23,5/21/19,5

20,5/24,4/27,4

906/1077/1211

6,6/9,1/11,3

30/27/26

17,1/20,4/22,9

753/895/1005

4,9/6,7/8,2

27/24,5/23

19/22,6/25,4

840/998/1122

5,8/7,9/9,8

34/31/29

15,6/18,6/20,8

686/815/916

4,1/5,6/7

30/28/27

17,5/20,8/23,4

774/919/1033

5/6,8/8,4

38/35/33

14,1/16,7/18,8

619/735/826

3,4/4,7/5,8

33,5/32/30,5

Tw1 / Tw2 =70/50 °C

Tw1 / Tw2 = 60/40 °C

3000/4100/5100

16,8/19,9/22,4

733/872/980

4,8/6,6/8,1

16,5/14,5/12,5

13,3/15,8/17,8

581/690/776

3,3/4,5/5,5

13/11,5/10

15,2/18,1/20,6

667/792/891

4/5,5/6,8

20/18/16

11,8/14/15,7

513/610/686

2,6/3,6/4,4

16,5/15/14

13,7/16,3/18,3

600/713/801

3,3/4,6/5,6

23,5/21,5/20,5

10,2/12,1/13,6

445/529/595

2/2,7/3,4

20/19/18

12,2/14,5/16,2

532/632/710

2,7/3,7/4,5

27/25/24

8,6/10,2/11,5

376/447/502

1,5/2/2,5

23,5/22,5/21,5

10,6/12,6/14,4

464/551/619

2,1/2,9/3,5

30,5/28,5/27,5

7/8,3/9,4

304/362/408

1/1,4/1,7

26,5/25,5/25

Tw1 / Tw2 =70/40 °C

Tw1 / Tw2 = 50/40 °C

3000/4100/5100

13,7/16,3/18,3

399/474/533

1,6/2,2/2,8

13,5/11,5/10,5

13/15,5/17,4

1130/1345/1513

11/15,2/18,8

12,5/11/10

12,1/14,4/16,2

353/420/472

1,3/1,8/2,2

17/15/14

11,5/13,6/15,3

997/1186/1334

8,8/12/15

16/14,5/14

1,5/12,5/14,1

306/365/410

1/1,4/1,7

20/19/18

9,9/11,8/13,3

862/1025/1153

6,8/9,3/11,5

20/18,5/17,5

8,9/10,6/11,9

258/308/347

0,8/1/1,3

23,5/22,5/21,5

8,4/9,9/11,2

726/864/971

5/6,8/8,4

23/22/21

7,1/8,6/9,7

207/249/281

0,5/0,7/0,9

27/26/25

6,8/8/9

589/700/786

3,4/4,7/5,8

26,5/25,5/24,5

V – průtok vzduchu
PT – topný výkon
Tp1 – teplota vstupního vzduchu
Tp2 – teplota výstupního vzduchu
Tw1 - teplota vody - přívod
Tw2 - teplota vody vrat
Qw – průtok topné vody
Δpw – tlaková ztráta výměníku na straně vody

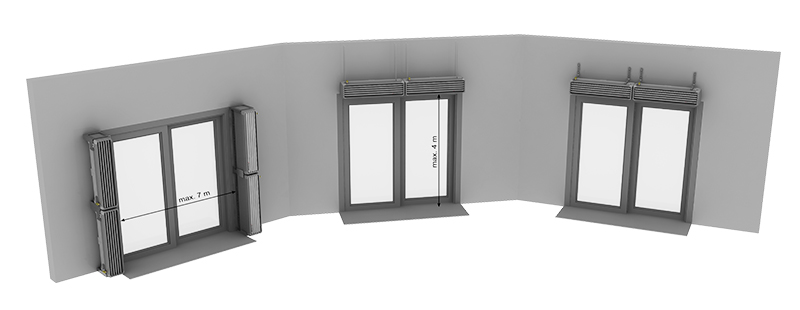

EliS T clony mohou být instalovány horizontálně nad dveřními otvory pomocí konzolenebo závěsu a vertikálně pomocí MPK set.
