Producten

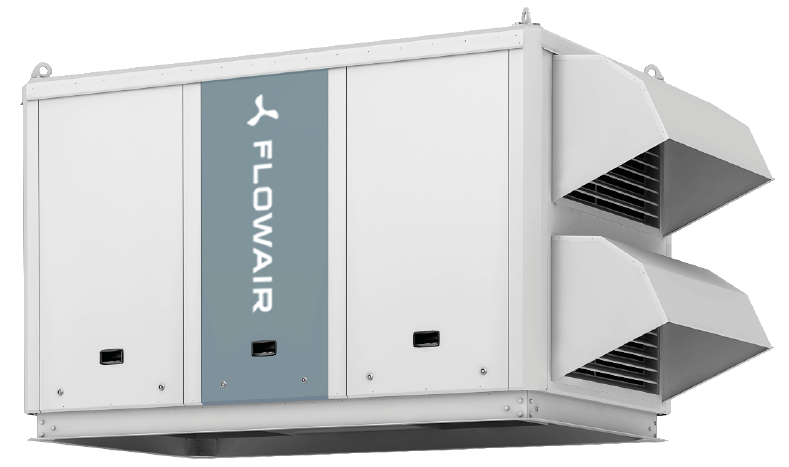

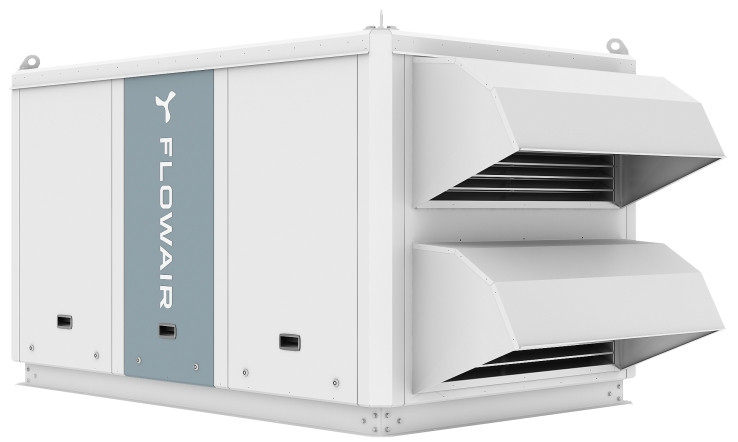

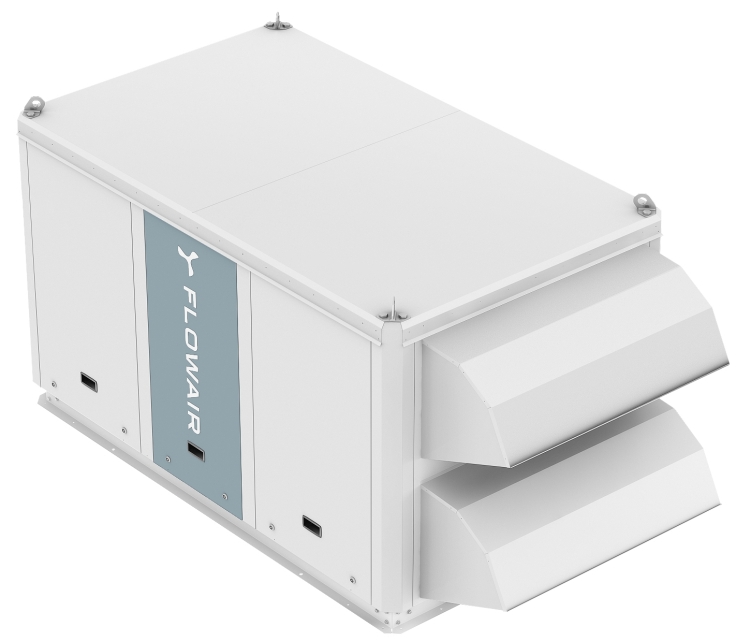

Cube R8

Basisparameters:

Luchthoeveelheid: naar 8000 m3/h
Verse lucht
Ecodesign: 		 naar 8000 m3/h
Efficiente warmteterugwinning
Ecodesign: 		 boven 73,0%

Verwarmingscapaciteit: 20-74 kW
Mogelijke versie: N, W, E, G
Gewicht: 570 kg


Afdrukken

   Omschrijving:

Cube R8 compacte apparaten zorgen voor verwarming en ventilatie met warmteterugwinning." Bovendien is Cube R8 verkrijgbaar met een dakbasisadapter met een geïntegreerde werveldiffuser en actuator Roterende warmtewisselaar, verwarming en Siemens climatix-besturingssysteem allemaal in één behuizing! uitgerust met een zeer efficiënt systeem voor warmteterugwinning en Ec-ventilatoren, voldoet het dus al aan alle eisen in overeenstemming met de strenge Ecoproject-normen van 2018. Cube R8 kan worden uitgerust met een waterwisselaar met circulatiepomp en driewegklep, elektrische verwarming of gasverwarming.

Dostępne wersje:

Cube R 8 - W / NW
  1 2   3   4
1 Warmteterugwinning R- roterende warmtewisselaar
2 Nominale efficiëntie van de eenheid: 8 000 [tyś. m3/h]
3 Beschikbare uitvoeringen:

N - zonder warmtewisselaar
W - met water-warmtewisselaar
E -
met elektrische verwarmingselementen
G - met gas warmtewisselaar
4 Dakkap met dakadapter en wervelrooster

Compacte constructie transport handgrepen en zelfdragende structuur zorgen voor eenvoudig heffen en installeren, bovendien minimaliseert de 50 mm minerale wol isolatie, warmteverliezen en geluidsniveaus.



   Toepassing:

Diverse opties en verschillende montagemogelijkheden samen met een hoge opvoerdruk garanderen een breed toepassingsgebied. De Cube-apparaten zijn perfect voor winkelcentra, logistieke centra, industriële faciliteiten, benzinestations of supermarkten.



   Regelsysteem:

Standaard is elk Cube uitgerust met Siemens Climatix met een ruimtecontroller en een complete meet-, regel-, als alarmsysteem

Meer informatie



   Technologie / innovatie / voordelen:

Ec-ventilatoren - elektriciteitsbesparing en traploze regulering van de efficiëntie.

Roterende warmtewisselaar aan de binnenkant, geen noodzaak om een externe module te gebruiken, effectieve warmteterugwinning in een compacte behuizing.

Roof basis met dakadapter en wervelrooster maakt directe montage op het dak mogelijk zonder kanalen

Transporthendel - maakt snelle installatie en eenvoudig heffen mogelijk zonder tussenbalken.

Behuizing- Isolatie van 50 mm minerale wol zorgt voor stille werking en minimaal warmteverlies.

Kanaalverbinding

1

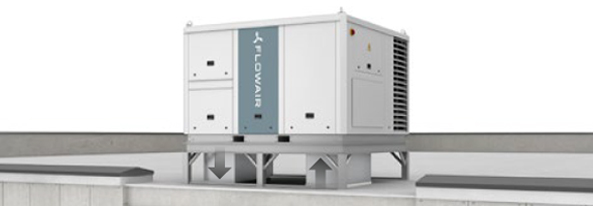

De kanalen zijn van onderen verbonden. Dit geldt voor alle Cube-eenheden.


Krok 1 - Przygotowanie podkonstrukcji

2

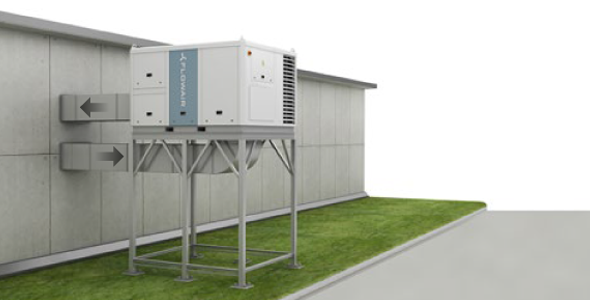

Ventilatiekanalen verbonden met de zijkanten van de unit. Dit geldt voor de Cube 40-eenheid.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia



Ductless Mounting

Montaż Cube R8

Montage van textielkokers

Montaż Cube R8

Kanaalloze verbinding op een basis- en dakadapter en wervelrooster. Dit is van toepassing op kubus 20 en kubus 40-eenheden.

Textielkanalen speciaal voor daktoepassingen. Individueel geselecteerd volgens de vereisten van het gebouw.
