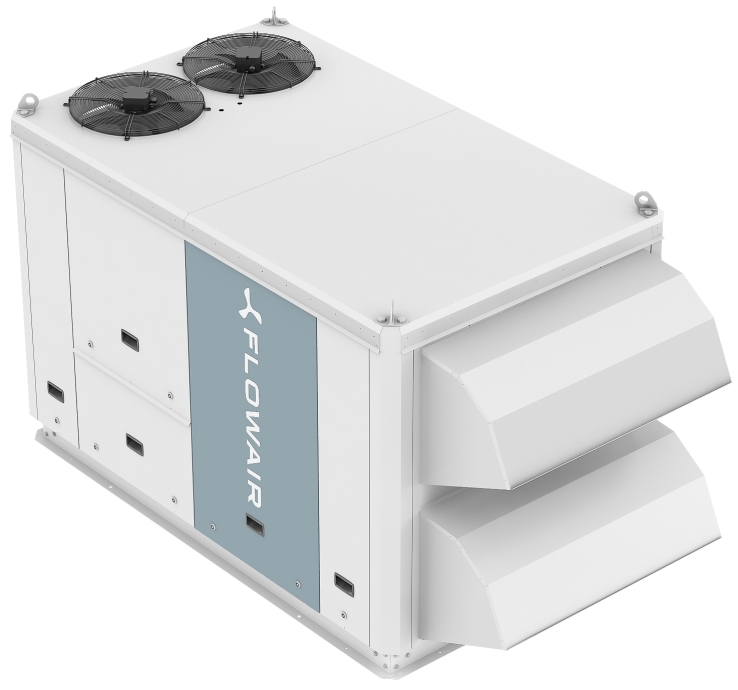

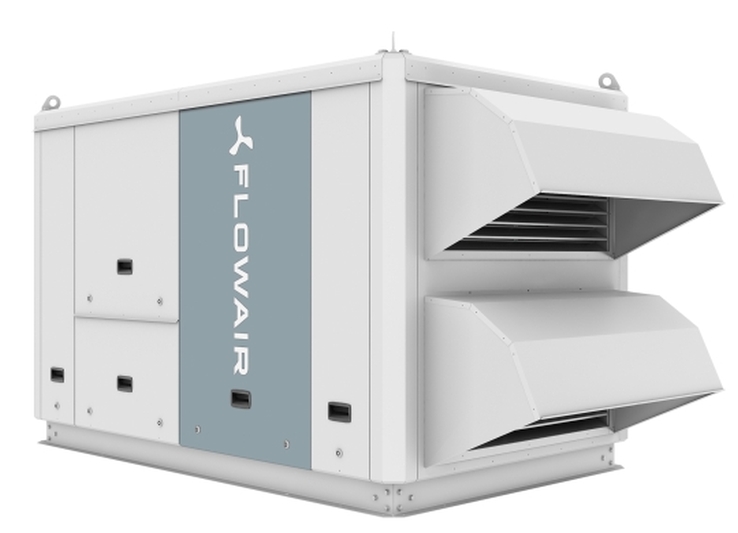

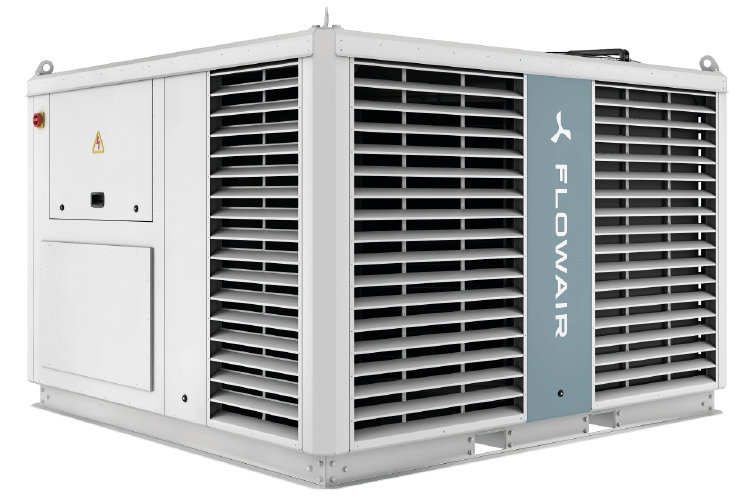

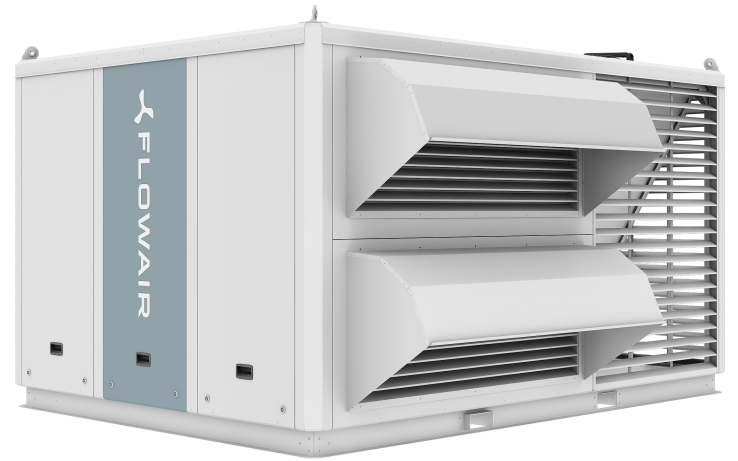

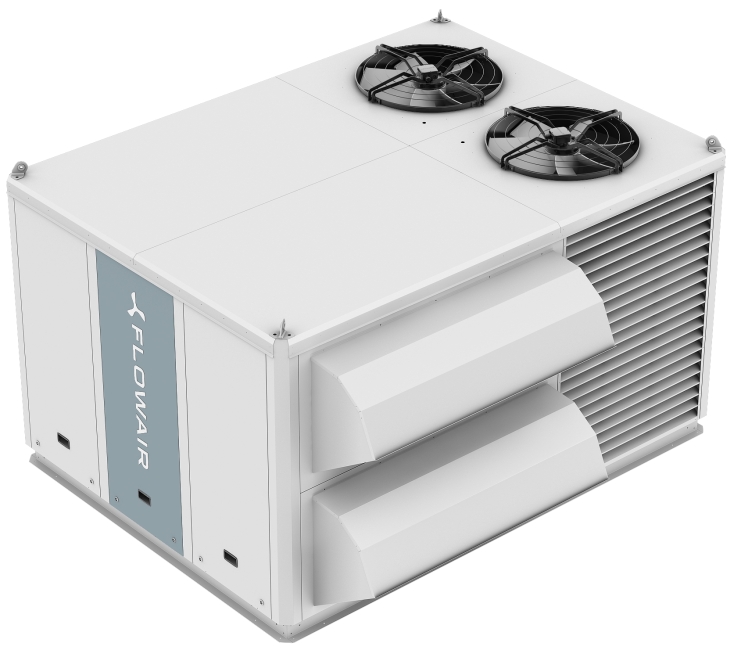

Cube 20-160


Basisparameters:

Koelvermogen naar 160 kW
Luchthoeveelheid: naar 28 000 m3/h
Verse lucht
Ecodesign:
naar 20000 m3/h
Efficiente warmteterugwinning
Ecodesign:
boven 73,0%

Verwarmingscapaciteit: 20-181 kW
Mogelijke versie: N, W, E, EHP, G
Gewicht: 616 - 2520 kg




   Omschrijving:

Cube 20-160 compacte apparaten zorgen voor een complexe luchtbehandeling: koeling, verwarming en ventilatie met warmteterugwinning. Koelunit, roterende warmtewisselaar, verwarming en Siemens climatix-regelsysteem, alles in één behuizing! De unit is uitgerust met een zeer efficiënt systeem voor warmteterugwinning en Ec-ventilatoren en voldoet daarom al aan alle vereisten in overeenstemming met de Ecoproject-normen van 2018. Kubus 20-160 kan worden uitgerust met een waterwisselaar met pomp en driewegklep, elektrische verwarmer, omkeerbare warmtepomp of gasverwarming.

Beschikbare uitvoeringen:

Cube 20 - R W
  1   2 3
1 Nominale koelcapaciteit: 20-160 [kW]
2 Warmteterugwinning: R - roterende warmtewisselaar
3 Beschikbare uitvoeringen:

N - zonder warmtewisselaar
W - met water-warmtewisselaar
E - met elektrische verwarmingselementen
EHP - omkeerbare warmtepomp en elektrische functie
G - met gas warmtewisselaar

Compacte constructie transport handgrepen en zelfdragende structuur zorgen voor eenvoudig heffen en installeren, bovendien minimaliseert de 50 mm minerale wol isolatie, warmteverliezen en geluidsniveaus.



   Toepassing:

Diverse opties en verschillende montagemogelijkheden samen met een hoge opvoerdruk garanderen een breed toepassingsgebied. De Cube-apparaten zijn perfect voor winkelcentra, logistieke centra, industriële faciliteiten, benzinestations of supermarkten. Het gebruik van de inverter compressor in Cube 20 maakt het geschikt voor gebruik in kantoren en faciliteiten met veel ruimten.



   Regelsysteem:

Standaard is elk Cube uitgerust met Siemens Climatix met een ruimtecontroller en een complete meet-, regel-, als alarmsysteem.

Meer informatie



   Technologie / innovatie / voordelen:

Układ chłodniczy: zastosowanie sprężarki inwerterowej, sprężarek
w układzie Tandem lub układów wieloobwodowych umożliwia dostosowanie mocy chłodniczej do aktualnego zapotrzebowania.


Ec-ventilatoren - elektriciteitsbesparing en traploze regulering van de efficiëntie.

Roterende warmtewisselaar aan de binnenkant, geen noodzaak om een externe module te gebruiken, effectieve warmteterugwinning in een compacte behuizing.

Roof basis met dakadapter en wervelrooster maakt directe montage op het dak mogelijk zonder kanalen

Transporthendel - maakt snelle installatie en eenvoudig heffen mogelijk zonder tussenbalken.

Behuizing- Isolatie van 50 mm minerale wol zorgt voor stille werking en minimaal warmteverlies.

Kanaalverbinding

Montaż Cube 20-160

De kanalen zijn van onderen verbonden. Dit geldt voor alle Cube-eenheden

Montaż Cube 20-160

Gebruikt luchtkanaal aangesloten van onderaf. Het toevoerkanaal is verbonden met de zijkant van het apparaat. Dit geldt voor kubus 40-160 eenheden.

Montaż Cube 20-160

Ventilatiekanalen verbonden met de zijkanten van de unit. Dit geldt voor de Cube 40-eenheid.

Montaż Cube 20-160

Montage van de unit naast een gebouw. Mogelijkheid van kanaalaansluiting vanaf de zijkant en vanaf de onderkant.


Ductless Mounting

Montaż Cube 20-160

Montage van textielkokers

Montaż Cube 20-160

Kanaalloze verbinding op een basis- en dakadapter en wervelrooster. Dit is van toepassing op kubus 20 en kubus 40-eenheden.

Textielkanalen speciaal voor daktoepassingen. Individueel geselecteerd volgens de vereisten van het gebouw.
