Cube R8 met wervelrooster

Basisparameters:

Luchthoeveelheid: naar 8000 m3/h
Verse lucht
Ecodesign: 		 naar 8000 m3/h
Efficiente warmteterugwinning
Ecodesign: 		 73,1%

Verwarmingscapaciteit: 20-181 kW
Mogelijke versie: N, W, E, G
Gewicht: 770 kg


Afdrukken

   Omschrijving:

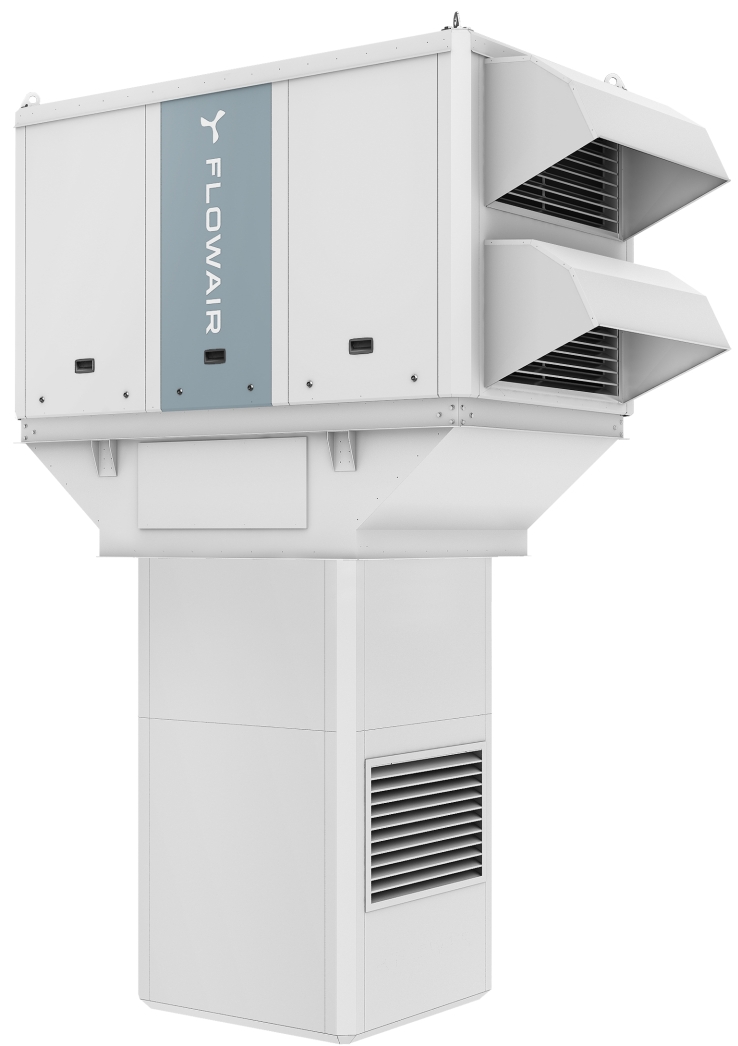

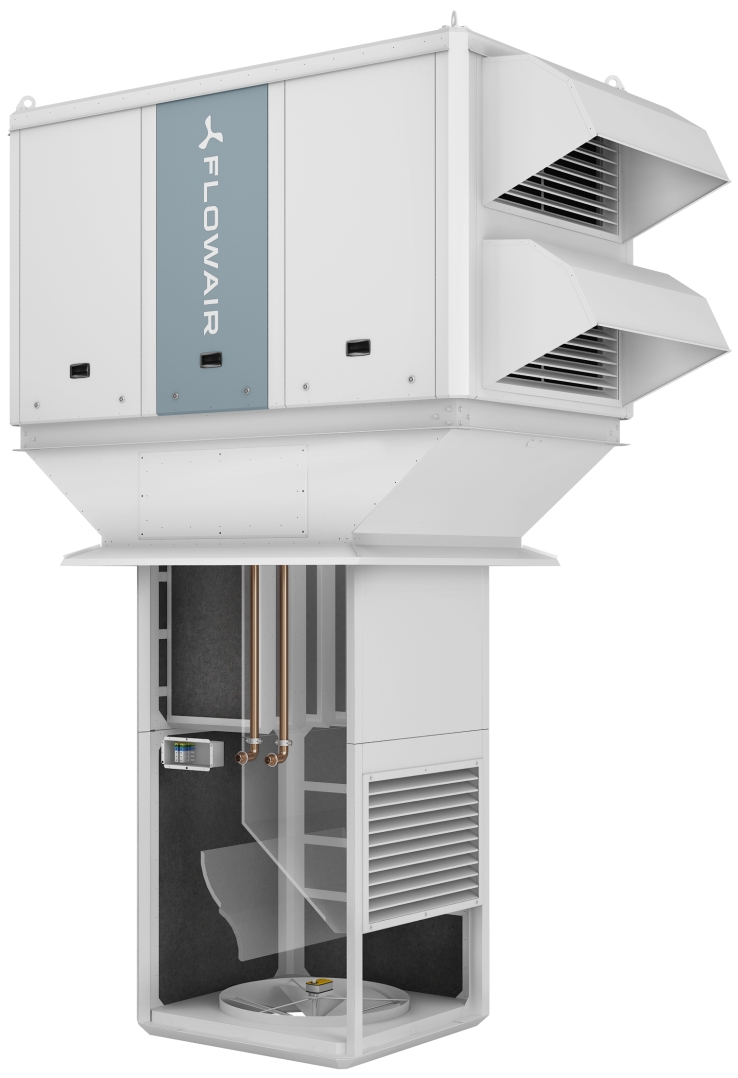

Cube R8 is een compact apparaat dat zorgt voor verwarming en ventilatie met warmteterugwinning. Daarnaast is de Cube R8 verkrijgbaar met een dakbasisadapter met een geïntegreerde werveldiffuser en actuator. Roterende warmtewisselaar, verwarming en Siemens Climatix-regelsysteem in één behuizing! De unit is uitgerust met een zeer efficiënt systeem voor warmteterugwinning en Ec-ventilatoren en voldoet daarom al aan alle vereisten in overeenstemming met de strenge Ecoproject-normen van 2018. Cube R8 kan worden uitgerust met een waterwisselaar met circulatiepomp en driewegklep, elektrische verwarming of gas verwarmer.

Beschikbare uitvoeringen:

Cube R 8 - W / NW
  1 2   3   4
1 Warmteterugwinning R- roterende warmtewisselaar
2 Nominale efficiëntie van de eenheid: 8-21 [tyś. m3 / h]
3 Beschikbare uitvoeringen:

N - zonder warmtewisselaar
W - met water-warmtewisselaar
E - met elektrische verwarmingselementen
G - met gas warmtewisselaar
4 Dakkap met dakadapter en wervelrooster.

Compacte constructie transport handgrepen en zelfdragende structuur zorgen voor eenvoudig heffen en installeren, bovendien minimaliseert de 50 mm minerale wol isolatie, warmteverliezen en geluidsniveaus.



   Toepassing:

Diverse opties en verschillende montagemogelijkheden samen met een hoge opvoerdruk garanderen een breed toepassingsgebied. De Cube-apparaten zijn perfect voor winkelcentra, logistieke centra, industriële faciliteiten, benzinestations of supermarkten.



   Regelsysteem:

Standaard is elk Cube uitgerust met Siemens Climatix met een ruimtecontroller en een complete meet-, regel-, als alarmsysteem

Meer informatie



   Technologie / innovatie / voordelen:

Ec-ventilatoren - elektriciteitsbesparing en traploze regulering van de efficiëntie.

Roterende warmtewisselaar aan de binnenkant, geen noodzaak om een externe module te gebruiken, effectieve warmteterugwinning in een compacte behuizing.

Roof basis met dakadapter en wervelrooster maakt directe montage op het dak mogelijk zonder kanalen

Transporthendel - maakt snelle installatie en eenvoudig heffen mogelijk zonder tussenbalken.

Behuizing- Isolatie van 50 mm minerale wol zorgt voor stille werking en minimaal warmteverlies.

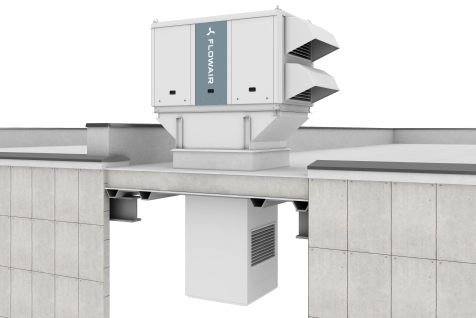

Montage met wervelrooster

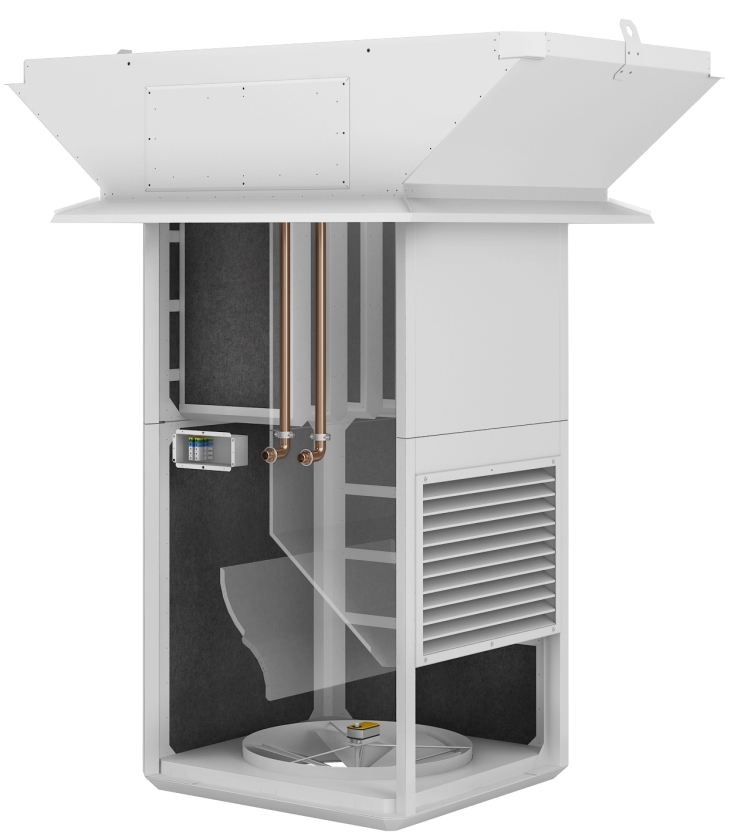

De dakbasis wordt geleverd met een dakadapter met een geïntegreerde werveldiffuser. Het zorgt voor een directe toevoer en afvoer van lucht naar en van de faciliteit.

Stap 1
Voorbereiding van het dak.

Krok 1 - Przygotowanie podkonstrukcji

Stap 2
Montage van de dakbasis met de geïntegreerde wervelrooster.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

In het geval van een faciliteit met een niet-standaard dakconstructie is het mogelijk om de speciale dakadapter uit te breiden.
