OXeN


Basisparameters:

Luchthoeveelheid 1200 m3/h
Warmteterugwinning efficiëntie 68,4 - 78,9 %
Verwarmingscapaciteit 3,0 - 15,0 kW
Gewicht 65,0 - 67,5 kg
Behuizing geëxpandeerd polypropyleen EPP

Basic-bestanden

Product indexen:
30018; 30019; 10799; 30020; 30021; 30022; 30027; 30028

   Omschrijving:

OXeN kanaalloze ventilatie-unit met warmteterugwinning  is een  ventilatiesysteem met warmteterugwinning en naverwarming voor een optimaal comfort. De OXeN zorgt voor mechanische luchttoevoer / afvoer. Ventilatie zonder extra behoefte aan luchtkanalen voor de juiste luchtverdeling. De OXeN kanaalloze ventilatie-unit met warmteterugwinning ventileert direct in het bezette gebied. Hierdoor is een traditioneel kanaalsysteem overbodig. Het is eenvoudig te monteren door zijn licht gewicht en energiezuinig in gebruik voor de toepassing van multi-fan technologie en dubbele kruisstroomwissellaar.

OXeN is een:
• Compacte unit – OXeN is klaar voor gebruik na het verwijderen van de verpakking. De montage is eenvoudig te voorzien door de 4 stuks standaard montagehoeken.
• Kanaalloze ventilatie-unit  welke zorgt voor een lagere investering en operationele kosten in aanschaf en onderhoud ten opzichten van traditionele oplossingen.
Onafhankelijke unit - OXeN is uitgerust met een compleet controle systeem,  voor een betrouwbare en comfortabele werking van de OXeN.

Beschikbare typen van de units:

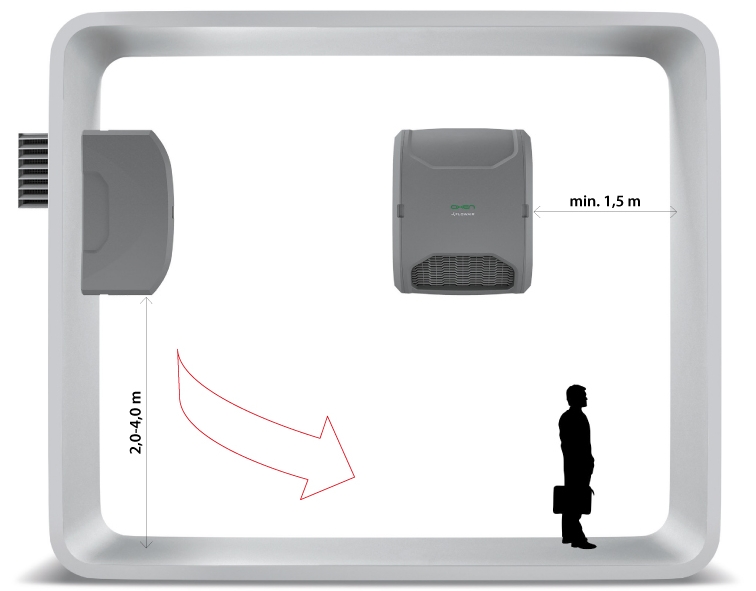

X2-N-1.2-V – unit zonder extra naverwarmer - wandmontage
X2-E-1.2-V - unit met extra verwarming (elektrisch geleverd), voor montage aan de wand,
X2-W-1.2-V- unit met watergevoede naverwarmer - wandmontage

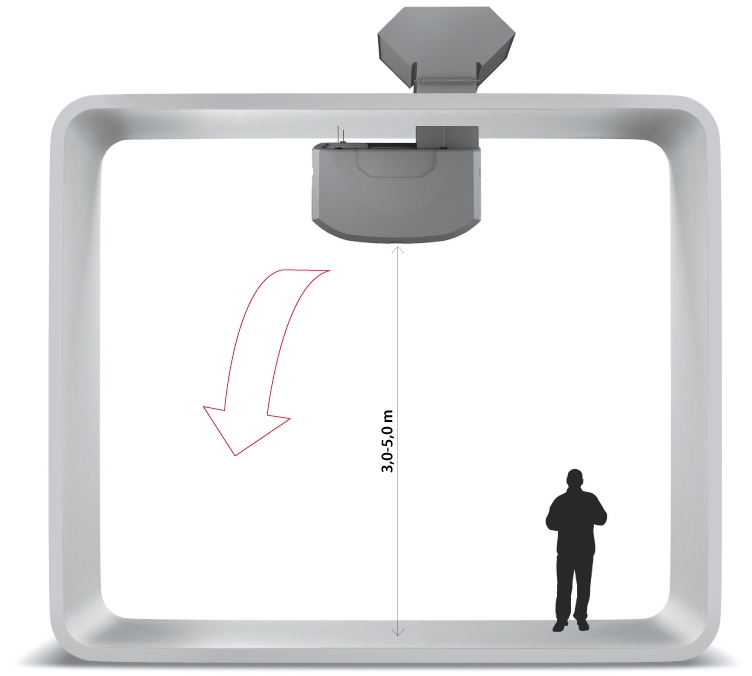

X2-N-1.2-H - unit zonder extra naverwarmer - plafondmontage
X2-W-1.2-H –unit met watergevoede naverwarmer - plafondmontage



   Toepassing:

Middelgrote volume gebouwen, waar de toevoer van verse lucht is gewenst of verplicht. Bijvoorbeeld: benzinestations, winkels, showrooms werkplaatsen, magazijnen, sporthallen




   Regelsysteem:

Het toestel is uitgerust met een compleet besturingssysteem. Het wordt gecontroleerd en geregeld door één regelaar. Genaamd: T-box regeling met touchscreen bediening .



   Technologie / innovatie / voordelen:

- X2-FLOW:  2st Hoog rendement kruisstroomwisselaars gemaakt van aluminium en zijn zeer bestand tegen corrosie.

- MULTI-FAN TECHNOLOGY  –  Twee secties van diagonale ventilatoren, elke sectie bestaat uit 3 ventilatoren, welke zorgen voor een gelijkmatige verdeling van de luchtstroom over het gehele oppervlak van de warmtewisselaar, stille werking en een lager stroomverbruik..

- BEHUIZING GEMAAKT UIT EPP –  Behuizing van de  OXeN is gemaakt van zeer duurzaam en licht materiaal. Geëxpandeerd polypropyleen (EPP) zorgt voor een goede thermische isolatie, hoge capaciteit van geluidsabsorptie en belangrijke vermindering van het totale gewicht van de OXeN.

Technische gegevens OXeN:

  X2-W-1.2-V X2-N-1.2-V X2-W-1.2-H X2-N-1.2-H X2-E-1.2-V
Max. luchtstroom ingang / uitgang(1) [m3/h] 1200
Luchtstroom bereik(2) [m] Horizontaal, 15** Verticaal, 4,5*** Horizontaal, 15
Luchtstroom regelaar ingang / uitgang [m3/h] traploze, 150–1200 Brak
Max. akoestisch drukniveau (3) [dB(A)] 49
Stroomvoorziening [VAC/Hz] 230/50 3x400
Max. stroomverbruik [A] 1,9 14
Max. energieverbruik [W] 420 8,5
Type behuizing EPP - geëxpandeerd polypropylene
Kleur(4) grijs
Gewicht van unit [kg] 69,6 67,2 72,6 70,2 82,5
Gewicht van unit gevuld met water [kg] 70,4 73,4
Plaats van installatie binnen
Max. luchtvervuiling [g/m3] 0,3
Bedrijfstemperatuur [oC] 5–35
Bedrijfstemperatuur verticaal tegen de wand onder het plafond verticaal aan de wand
IP 42
Filter klasse EU4
Soort warmteterugwinning wisselaar beide kruis- warmtewisselaars
Thermische efficiëntie droog / nat (5) [%] 68,4 / 78,9
Type bijverwarming watergevoede watergevoede elektrische verwarming
Nominale verwarmingscapaciteit (6) [kW] 10 10
Temperatuurstijging van lucht (ΔT)(6) [oC] 25 25 8,5
Aansluiting [”] ½ ½
Max. bedrijfsdruk [MPa] 1,6 1,6
Max. watertemperatuur verwarming [oC] 95 95
Regelsysteem regelaar met touchscreen
Antivries bescherming van warmteterugwinning wisselaar vermindering van de ventilator toerental
Antivries bescherming van de water-warmtewisselaar temperatuurmeting van de geleverde lucht en water door PT1000 sensor tetemperatuurmeting van de geleverde lucht en water door PT1000 sensor vermindering van de snelheid van toevoerluchtventilatoren

(1) Max. luchthoeveelheid tijdens werking met EU4 filter en OXS luchtinlaat/uitlaat gevelrooster.
(2) Bereik van isothermische luchtstroom, bij 0,2 m/s snelheid limiet.
(3) Akoestische drukniveau bij een optimale hoogte in een ruimte met gemiddelde geluidsabsorptie, inhoud van 500m3 en 5 m van de unit.
(4) Volgens Directive 1253/2014 van 01.01.2016 gemeten met gebalanceerde luchthoeveelheid, een verschil van binnen/buiten luchttemperatuur 20 K.
(6) Bij de watertemperatuur 80/60 °C, inlaatluchttemperatuur 5 ° C en 1200 m3 / h luchthoeveelheid.

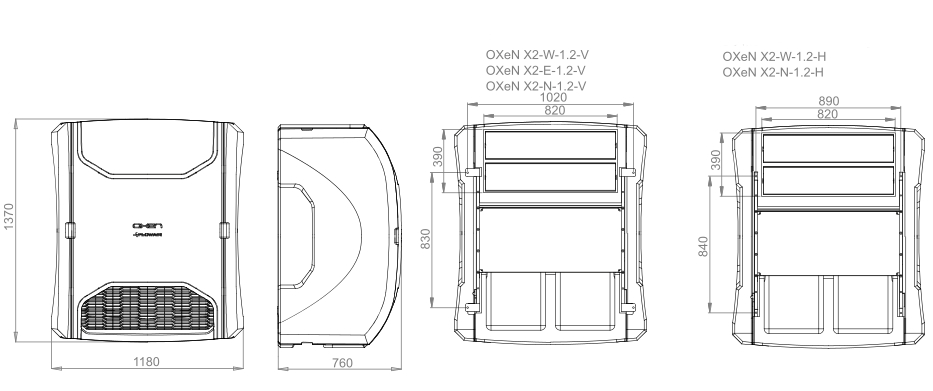

HOOFDAFMETINGEN:

oxen

Verwarmingscapaciteiten OXeN:

OXeN
Tp1 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2
[°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C]
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 50/30°C
-5 13,3 587 12,1 28 11,6 507 9,6 24 9,8 429 7,3 19 8,0 350 5,3 15 6,2 270 3,5 10
0 12,5 552 10,9 31 10,8 473 8,5 27 9,0 394 6,3 22 7,2 315 4,4 18 5,4 235 2,7 13
5 11,7 518 9,7 34 10 438 7,4 30 8,2 359 5,3 25 6,4 280 3,6 21 4,6 199 2,0 16
10 10,9 483 8,5 37 9,2 404 6,4 33 7,4 324 4,4 28 5,6 244 2,8 24 3,7 161 1,4 19
15 10,2 449 7,5 40 8,4 369 5,4 35 6,6 289 3,6 31 4,8 208 2,1 27 2,8 122 0,9 22
20 9,4 414 6,5 43 7,6 334 4,5 38 5,8 253 2,9 34 3,9 171 1,5 30 1,3 56 0,2 23

V – luchthoeveelheid
PT – verwarmingscapaciteiten
Tp1 – inlaat luchttemperatuur
Tp2 – uitlaat luchttemperatuur
Tw1 – inlaat watertemperatuur
Tw2 – uitlaat watertemperatuur
Qw – waterstroming in de warmtewisselaar
Δpw – waterdrukval in de warmtewisselaar

De OXeN is standaard voorzien van 4 st montage hoeken deze een eenvoudige montage verzorgen.
