KM EL


Basisparameters:

Verwarmingscapaciteit 4,9 — 20,9 kW
Luchthoeveelheid 800 - 2600 m3/h
Gewicht 36,1 - 47,2 kg
Kleur zilver
Behuizing staal + aluminium

Basic-bestanden

Product indexen:
54044, 54045

   Omschrijving:

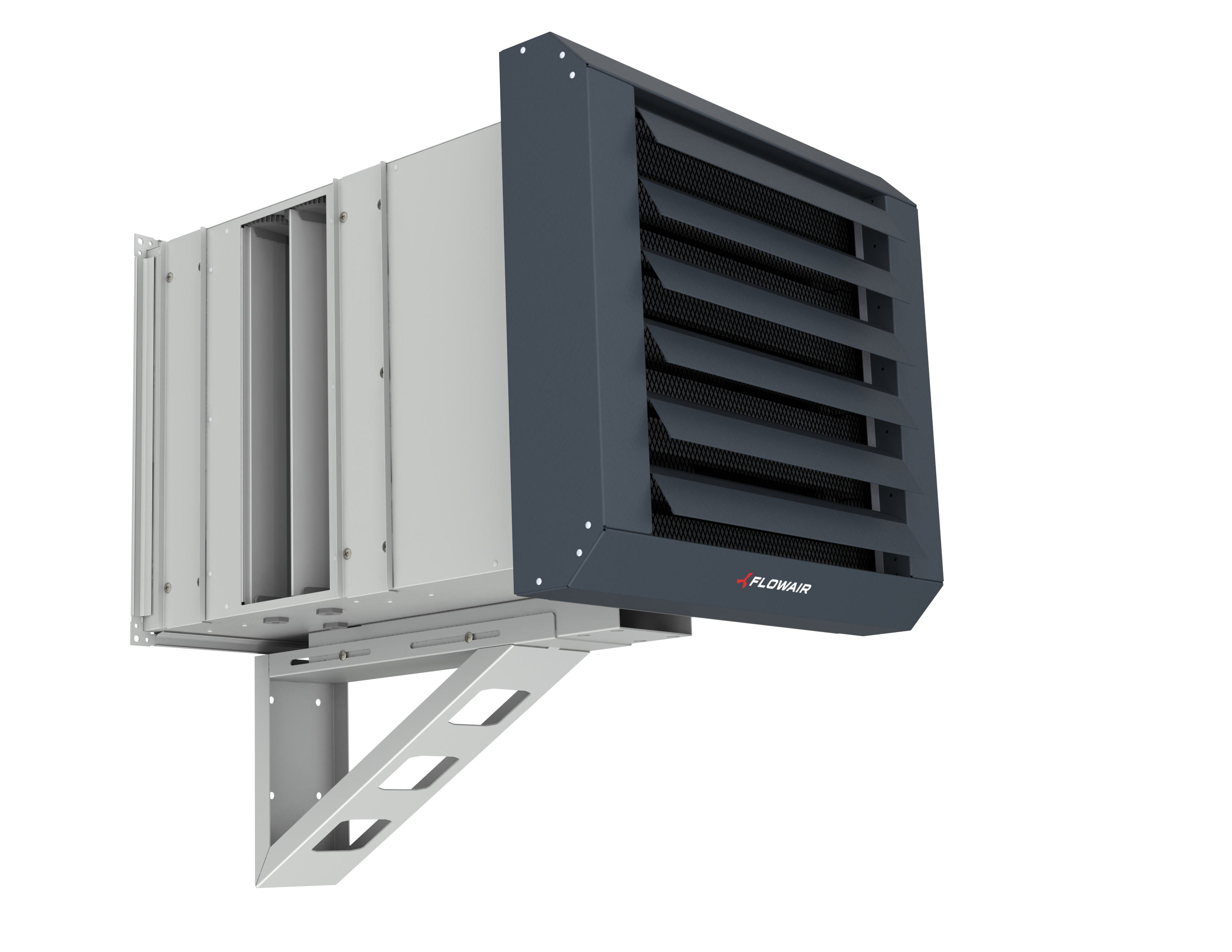

De KM EL-mengkamer is ontworpen om samen te werken met de LEO EL  luchtverwarmers. Hiermee kan verse (buiten) lucht in de ruimte worden gebracht. Afhankelijk van de vereisten kan de luchtstroom via de warmtewisselaar worden verwarmd en vervolgens in het gebouw worden geleid.

De kamer is uitgerust met drie luchtinlaten: 2 van recirculatielucht en één van verse lucht. Het is mogelijk om de mate waarin de kleppen van 0 tot 100% openen, soepel in te stellen. Dankzij dit is het mogelijk om warmte terug te winnen door recirculatie.

KM is beschikbaar in drie uitvoeringen: KM S EL, KM L EL





   Toepassing:

KM + LEO EL met waterverwarmer wordt gebruikt in middelgrote en grote gebouwen zoals industriële hallen, loodsen, warenhuizen, productiehallen, sporthallen religieuze gebouwen enz.



   REGELSYSTEEM:

AUTOMATION KM EL LITE - complete stroom- en bedieningsset.



   TECHNOLOGIE / INNOVATIE / VOORDELEN:

Het ontwerp maakt montage in verschillende configuraties mogelijk.

De behuizing van de verwarmer is gemaakt van licht en duurzaam materiaal - geëxpandeerd  polypropyleen (EPP).

Unit is standaard uitgerust met grof 80% (PN-EN ISO 16890-1E) klasse filter geïnstalleerd op luchtinlaat. De positie bepaalt de filtratie van verse lucht of verse en recirculatielucht.

.

Technische gegevens LEO EL S BMS + KM EL S

  LEO  EL S  BMS + KM EL  S
Cursus III II I
Luchtstroom [m3/h] 1100 800 500
Stroomvoorziening [V/Hz] 3X400/50
Max. stroomverbruik [A] 0,6 0,4 0,3
Max. energieverbruik [W] 130 90 70
IP / Isolatieklasse 54/F
Max. akoestisch drukniveau [dB(A)]* 71,4 65,8 59
Geluidsdruk niveau 5m [dB(A)]** 56,3 50,7 43,9
Horizontaal bereik  [m]*** 7,5 5,5 3,5
Behuizing gepoedercoat staal
Kleur grafiet
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 50
Werk positie verticaal op de muur
Gewich [kg] 36,1

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s

Technische gegevens LEO EL L BMS + KM EL L

  LEO  EL L BMS + KM EL  L
Cursus III II I
Luchtstroom [m3/h] 2600 1600 800
Stroomvoorziening [V/Hz] 3X400/50
Max. stroomverbruik [A] 1,4 1,2 0,6
Max. energieverbruik [W] 330 240 120
IP / Isolatieklasse 54/F
Max. akoestisch drukniveau [dB(A)]* 64,1 54,5 42,1
Geluidsdruk niveau 5m [dB(A)]** 79,2 69,6 57,2
Horizontaal bereik  [m]*** 14,5 9,0 4,5
Behuizing gepoedercoat staal
Kleur grafiet
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 50
Werk positie verticaal op de muur
Gewich [kg] 47,2

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s

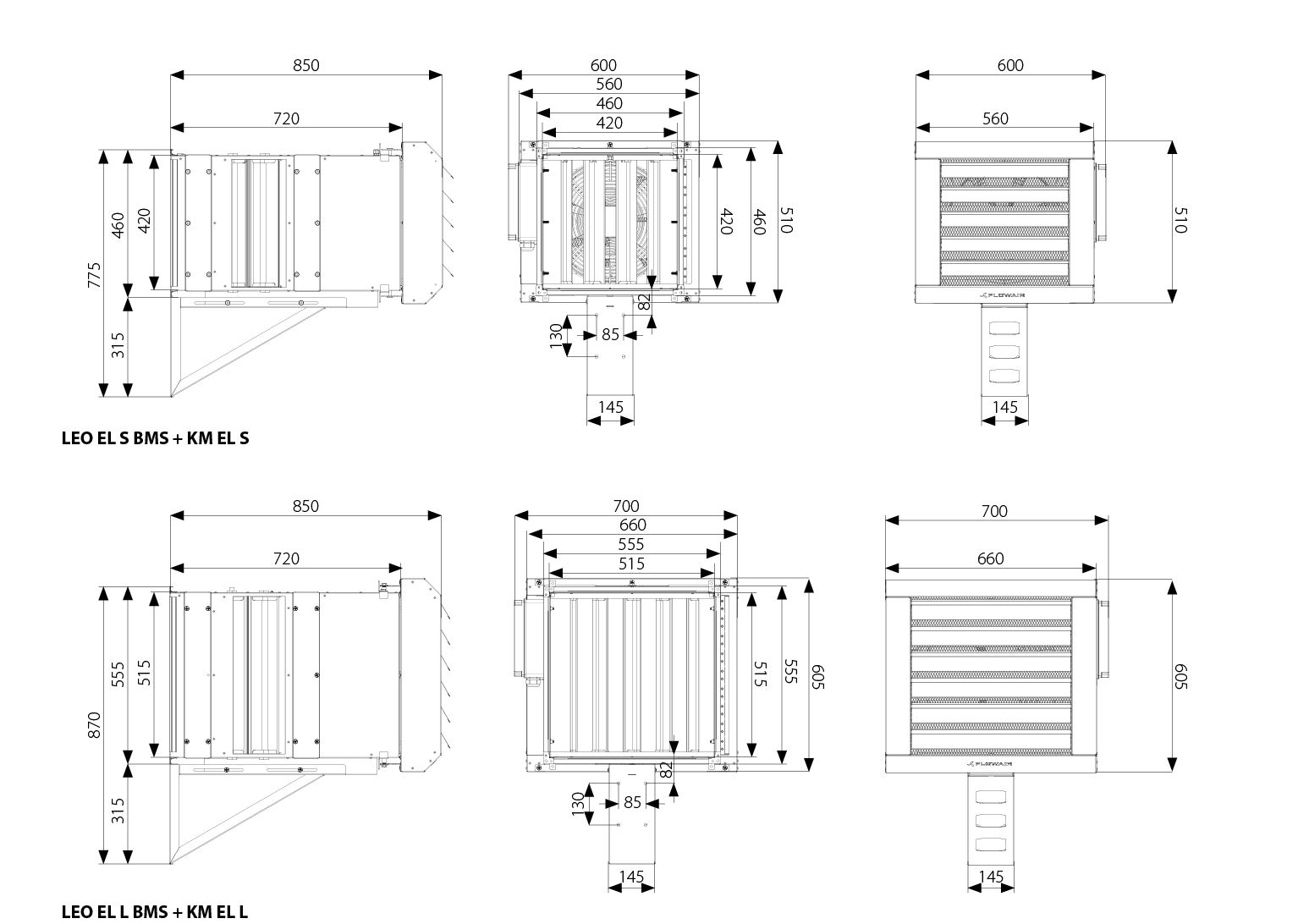

Afmetingen LEO EL BMS + KM EL

 Wymiary LEO L z KM L



Verwarmingsvermogen LEO EL S BMS + KM EL S

LEO EL S BMS + KM EL S

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

1e verwarmingsniveau en 2e ventilatorsnelheid

-20

800

5,3

7,7

1

-10

5,2

7,5

8

0

5,1

7,4

16

10

5,0

7,2

23

20

4,9

7,1

32

2e verwarmingsniveau en 3e ventilatorsnelheid

-20

1100

9,9

14,3

12

-10

9,7

14,0

20

0

9,4

13,5

28

10

9,1

13,1

32

20

8,8

12,7

39

* bevat ventilatorparameters

Verwarmingsvermogen LEO EL L BMS + KM EL L

LEO EL L BMS + KM EL L

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

2e verwarmingsniveau en 2e ventilatorsnelheid

-20

1600

14,5

20,8

5

-10

14,0

20,1

12

0

13,6

19,5

21

10

12,9

18,5

26

20

12,3

17,7

34

Verwarmingsniveau 3 en ventilatorstand 3

-20

2600

20,9

30,2

10

-10

20,5

29,6

17

0

20,2

29,1

25

10

19,5

27,9

31

20

19,0

27,4

39

* bevat ventilatorparameters


V – luchthoeveelheid
PT – verwarmingscapaciteiten
PC – stroomverbruik
Tp1 – inlaat luchttemperatuur
Tp2 – uitlaat luchttemperatuur

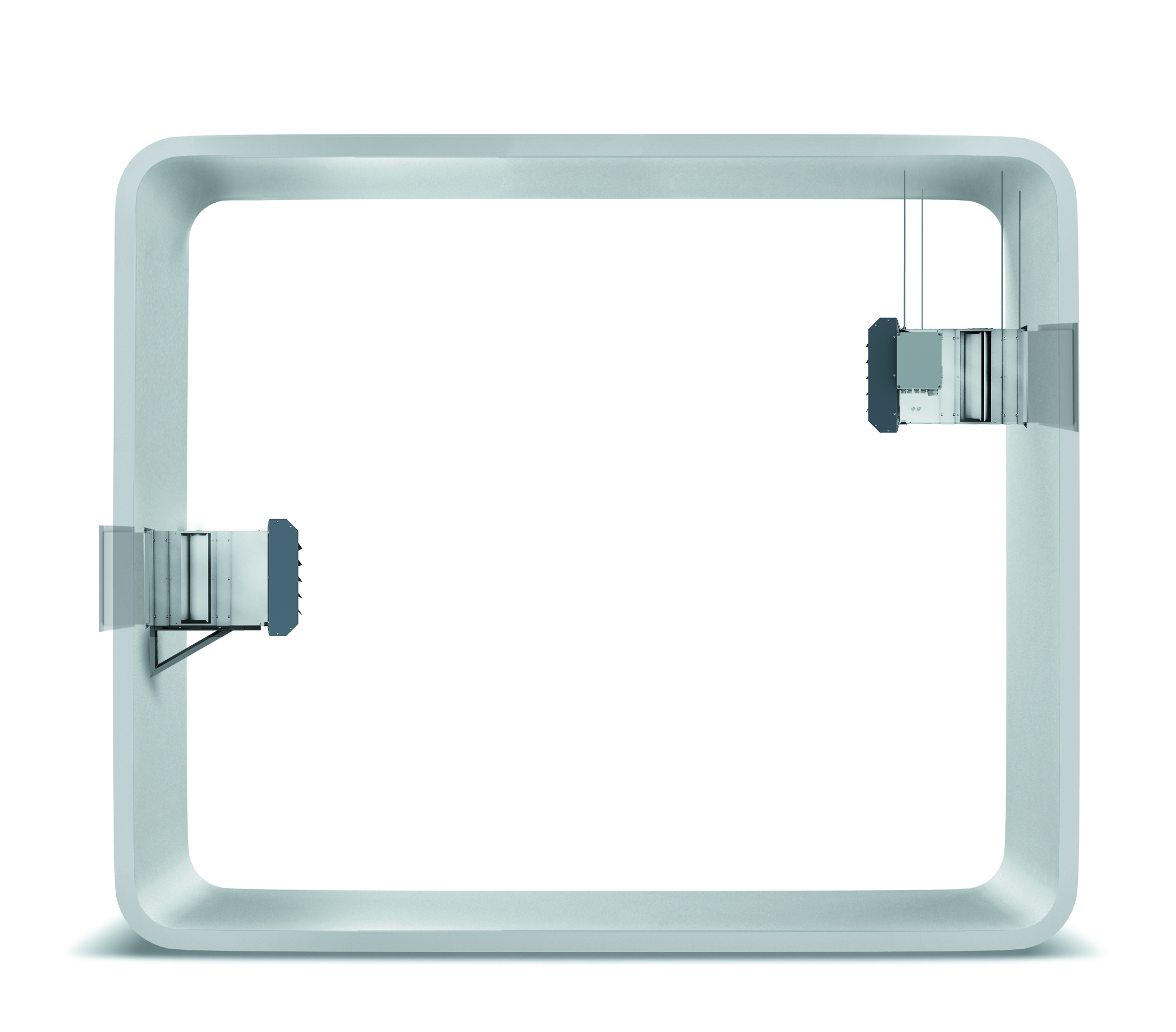

LEO EL BMS elektrische kachels met KM EL-mengkamers kunnen aan de wanden worden bevestigd met behulp van een KM-montageconsole of montagepennen.

km

Aanvullende elementen bij het monteren van LEO EL + KM EL zijn:

  • Tapeinden - voor plafondmontage.
  • Installatiebeugels - installatie op verticale wanden.

We geven u graag montage tips:

km

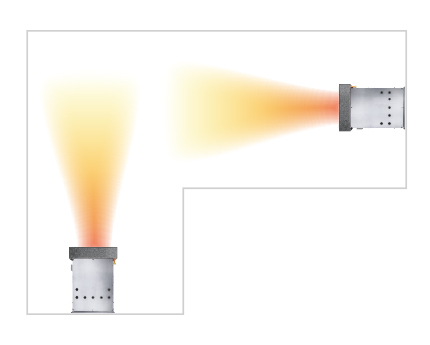

    Het is noodzakelijk om een gelijkmatige luchtverdeling in de ruimte te verkrijgen.

km

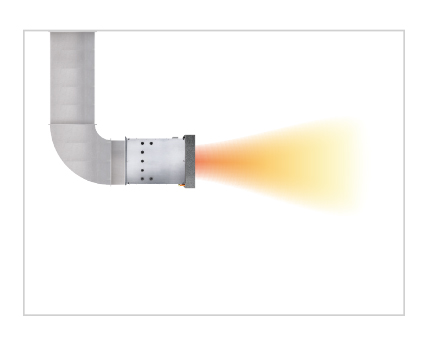

 Het is niet aan te raden om het verse lucht toevoerkanaal te voorzien van lange kanaal stukken met bochten dit kan leiden tot extra drukverliezen en te veel weerstand. Het kan een belangrijke oorzaak zijn van afname in efficiëntie.

km

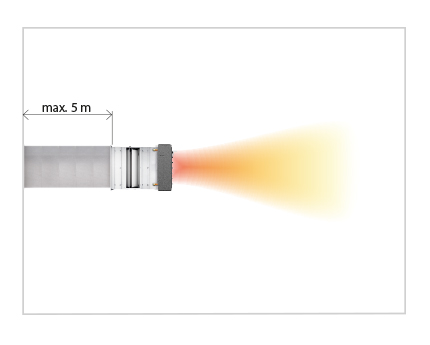

 Het is toegestaan om rechten kanaal stukken te gebruiken voor de benodigde verse luchttoevoer (max 5m).

km

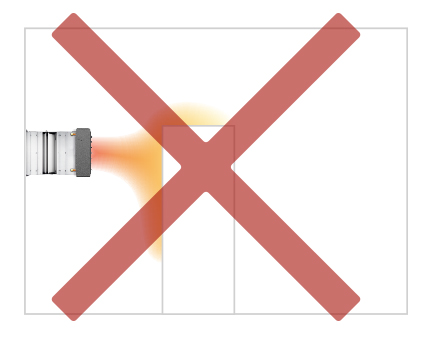

 De luchtverwarmers moeten zo worden geïnstalleerd dat luchtstroom geen obstakels tegen komt. Dit betekend een vrije uitblaas.

km

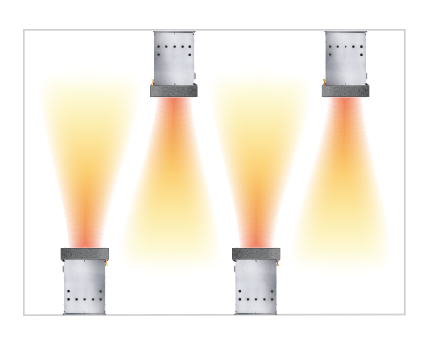

   Voor een optimale luchtverdeling en een stabiel comfort moet de luchtstroom elkaar overlappen.

km

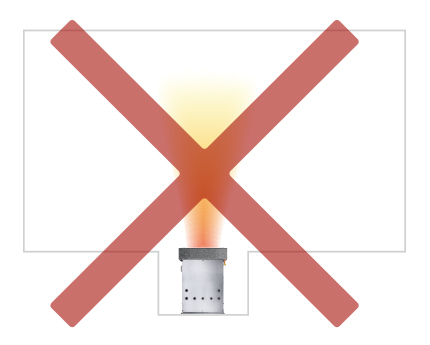

 De luchtverwarmers moeten zo worden geïnstalleerd dat goede aanzuiging van de recirculatielucht mogelijk is.

UVO H is de groep dakventilatoren met horizontale luchtuitlaat. Ze dienen voor de ventilatie van civiele en industriële gebouwen. De belangrijkste functie is de verontreinigde lucht uit de ruimte te verwijderen.
Verkrijgbaar in versies: 1.4 EC, 3.0 EC, 4.2 EC en 6.3 EC.
Indien gecombineerd met LEO en KM creeerd deze een compleet mechanisch ventilatiesysteem
