KM


Basisparameters:

Verwarmingscapaciteit 14 - 87 kW
Luchthoeveelheid 1300 - 6500 m3/h
Gewicht 39,7 - 73,7 kg
Kleur zilver
Behuizing staal + aluminium

   Omschrijving:

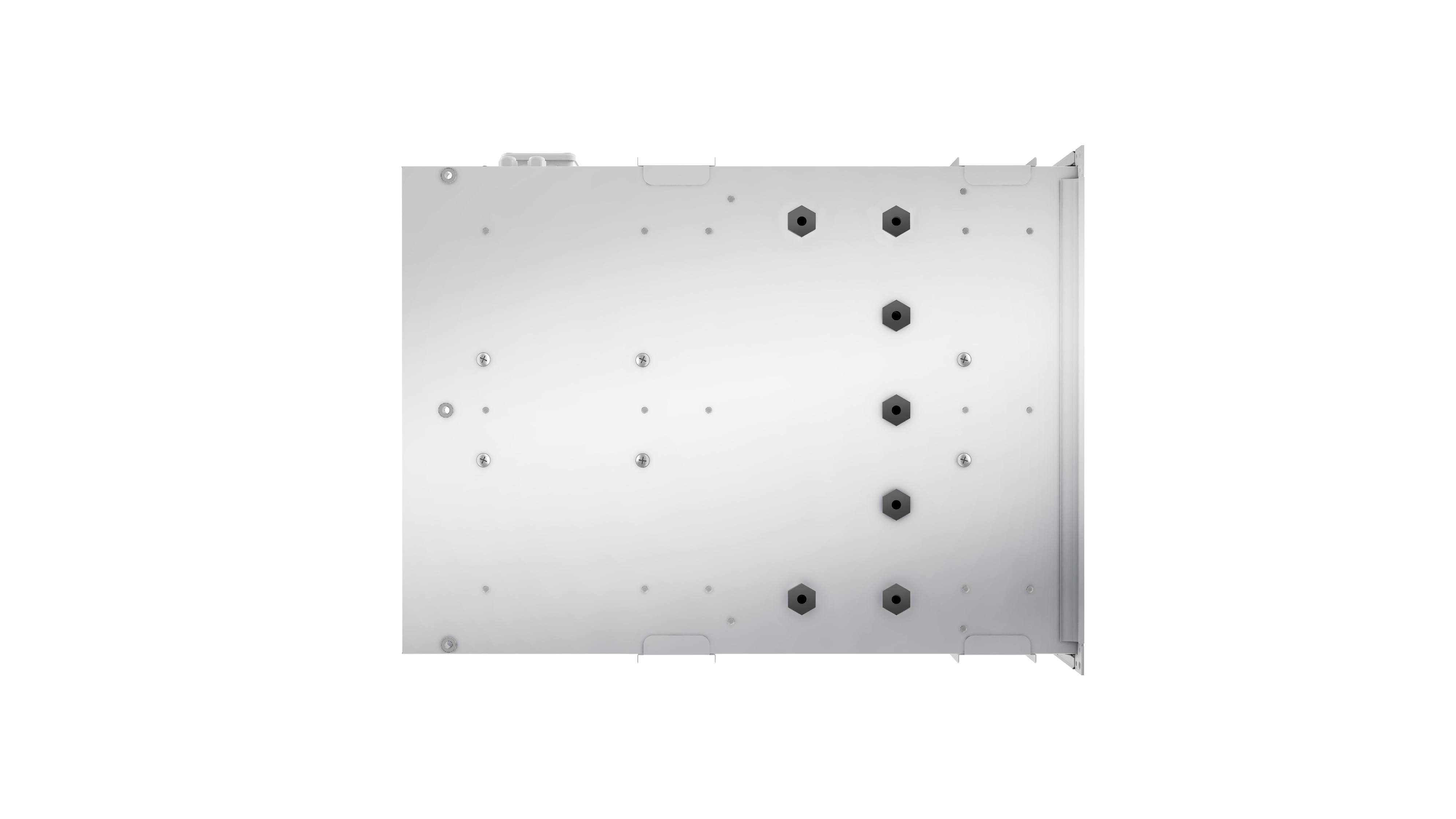

De KM-mengkamer is ontworpen om samen te werken met de LEO luchtverwarmers. Hiermee kan verse (buiten) lucht in de ruimte worden gebracht. Afhankelijk van de vereisten kan de luchtstroom via de warmtewisselaar worden verwarmd en vervolgens in het gebouw worden geleid.

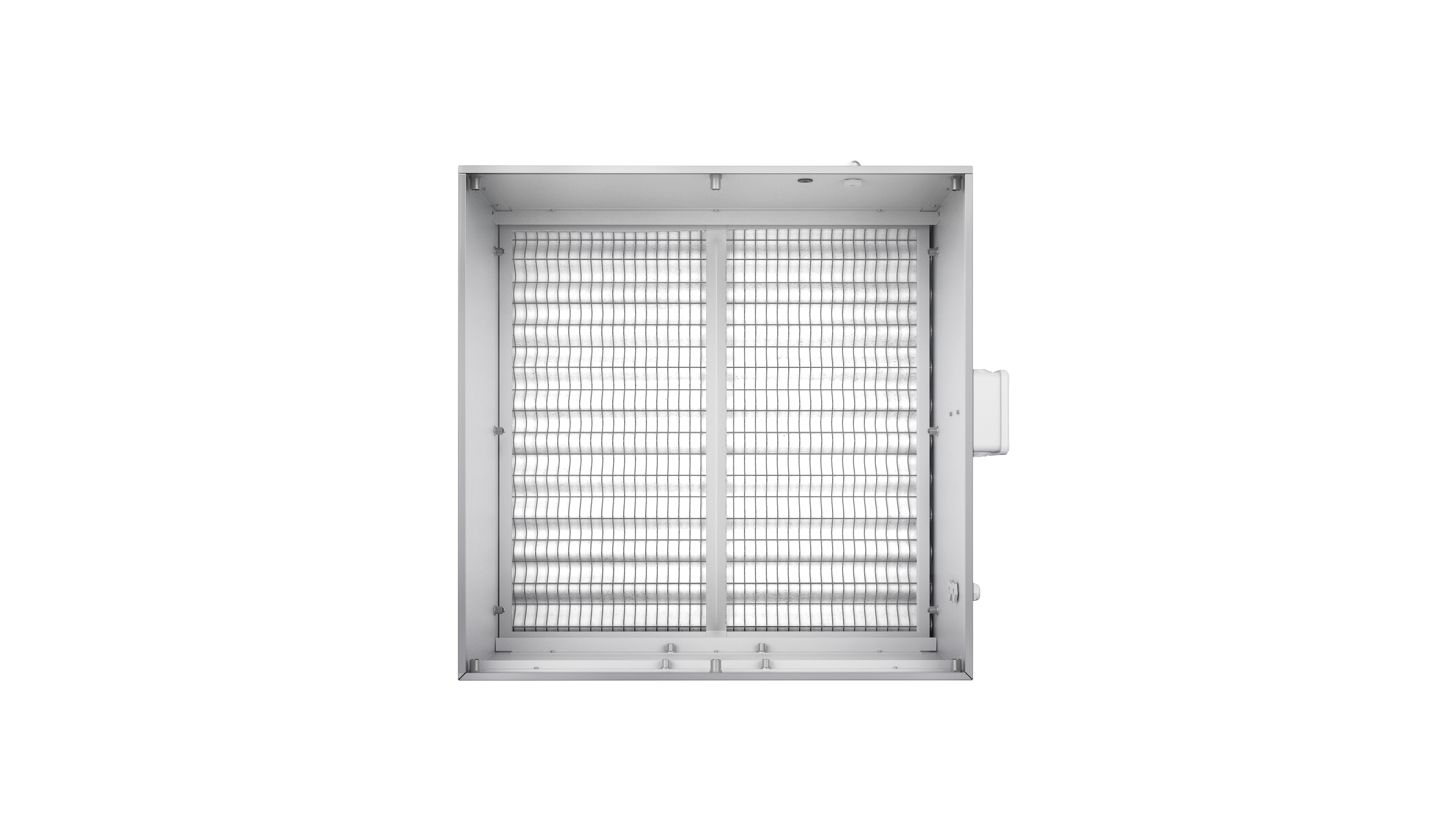

De kamer is uitgerust met drie luchtinlaten: 2 van recirculatielucht en één van verse lucht. Het is mogelijk om de mate waarin de kleppen van 0 tot 100% openen, soepel in te stellen. Dankzij dit is het mogelijk om warmte terug te winnen door recirculatie.

KM is beschikbaar in drie uitvoeringen: KM S, KM L en KM XL

KM met luchtverwarmer, UVO-dakventilatoren en KM REGULATIE-systeem creëren complete mechanische ventilatiesystemen. Meer informatie over complete verwarmings- en ventilatieoplossingen voor gebouwen vindt u in het FLOWAIR-System menu.



   Toepassing:

KM met waterverwarmer wordt gebruikt in middelgrote en grote gebouwen zoals industriële hallen, loodsen, warenhuizen, productiehallen, sporthallen religieuze gebouwen enz.



   REGELSYSTEEM:

KM-regeling - een complete controle- en veiligheidsset voor LEO + KM.



   TECHNOLOGIE / INNOVATIE / VOORDELEN:

Het ontwerp maakt montage in verschillende configuraties mogelijk.

De behuizing van de verwarmer is gemaakt van licht en duurzaam materiaal - geëxpandeerd  polypropyleen (EPP).

De unit is standaard uitgerust met een EU3-klasse filter (EU4 klasse filter is een optie) geïnstalleerd op de luchtinlaat. De positie bepaalt het filteren van verse lucht of verse en recirculatielucht.

Technische gegevens LEO S + KM S

  LEO S1 + KM S LEO S2 + KM S LEO S3 + KM S
Cursus III II I III II I III II I
Luchtstroom [m3/h] 1200 850 550 1100 800 500 1000 700 450
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3
Max. energieverbruik [W] 120 90 70 130 90 70 130 90 70
IP / Isolatieklasse 54/F
Max. akoestisch drukniveau [dB(A)]* 71,4 65,8 59 71,4 65,8 59 71,4 65,8 59
Geluidsdruk niveau 5m [dB(A)]** 56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9
Isometrisch horizontaal bereik  [m]*** 8 6 4 7,5 5,5 3,5 7 5 3
Niet-isothermisch verticaal bereik [m]**** 3,4 2,6 1,8 3,2 2,4 1,7 2,9 2,2 1,5
Verwarmingscapaciteit bereik (70/50/16oC) [kW] 3,1 7,2 8,3
Max. watertemperatuur verwarming [oC] 120
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] ½
Behuizing Behuizing-EPP
Kleur Grijs (gelijk aan RAL 9007)
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 60
Werk positie Dowolna
Gewich [kg] 25,9 26,8 27,9
Gewicht van de unit gevuld met water [kg] 26,6 28 29,3

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s

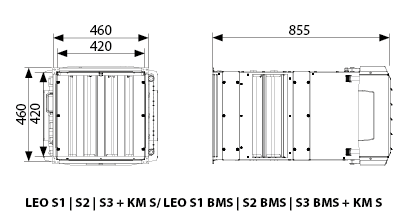

Afmetingen LEO S + KM S

 Wymiary LEO S z KM S

Technische gegevens LEO L + KM L

  LEO L1 + KM L LEO L2 + KM L LEO L3 + KM L
Cursus III II I III II I III II I
Luchtstroom [m3/h] 2600 1600 800 2400 1500 700 2250 1350 600
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6
Max. energieverbruik [W] 330 240 120 340 240 120 340 240 120
IP / Isolatieklasse 54/F
Max. akoestisch drukniveau [dB(A)]* 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2
Geluidsdruk niveau 5m [dB(A)]** 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1
Isometrisch horizontaal bereik  [m]*** 14,5 9 4,5 13,5 8,5 4 12,5 7,5 3,5
Niet-isothermisch verticaal bereik [m]**** 5,3 3,5 2 5 3,3 1,8 4,7 3 1,6
Verwarmingscapaciteit bereik (70/50/16oC) [kW] 9,1 14,4 19,5
Max. watertemperatuur verwarming [oC] 120
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] ¾
Behuizing Behuizing-EPP
Kleur Grijs (gelijk aan RAL 9007)
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 60
Werk positie Dowolna
Gewich [kg] 34,3 35,5 37,8
Gewicht van de unit gevuld met water [kg] 35,3 37,5 40,5

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s

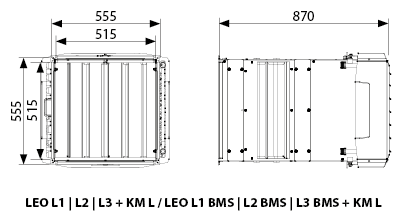

Afmetingen LEO L + KM L

 Wymiary LEO L z KM L

Technische gegevens LEO XL + KM XL

  LEO XL2 + KM XL LEO XL3 + KM XL
Cursus III II I III II I
Luchtstroom [m3/h] 3700 2700 1600 3100 2200 1300
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 2,3 1,8 1,4 2,4 1,8 1,4
Max. energieverbruik [W] 520 370 270 550 370 270
IP / Isolatieklasse 54/F
Max. akoestisch drukniveau [dB(A)] 82,6 76,2 67,8 82,6 76,2 67,8
Geluidsdruk niveau 5m [dB(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Isometrisch horizontaal bereik  [m]*** 16,5 12 7 14 10 6
Niet-isothermisch verticaal bereik [m]**** 5,8 4,4 2,9 4,9 3,7 2,4
Verwarmingscapaciteit bereik (70/50/16oC) [kW] 27,4 33
Max. watertemperatuur verwarming [oC] 120
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] ¾
Behuizing Behuizing-EPP
Kleur Grijs (gelijk aan RAL 9007)
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 60
Werk positie Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg] 53,6 57,9
Gewicht van de unit gevuld met water [kg] 56,3 62

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s

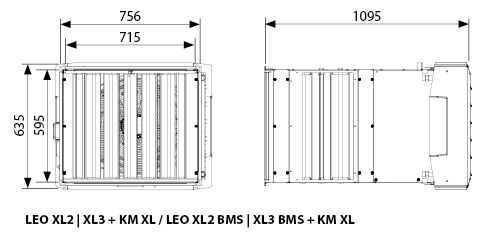

Afmetingen LEO XL + KM XL

 Wymiary LEO XL z KM XL

Gebruik de onderstaande calculatie-software om het verwarmingsvermogen van de FLOWAIR apparaten te berekenen.

kalkulator KM

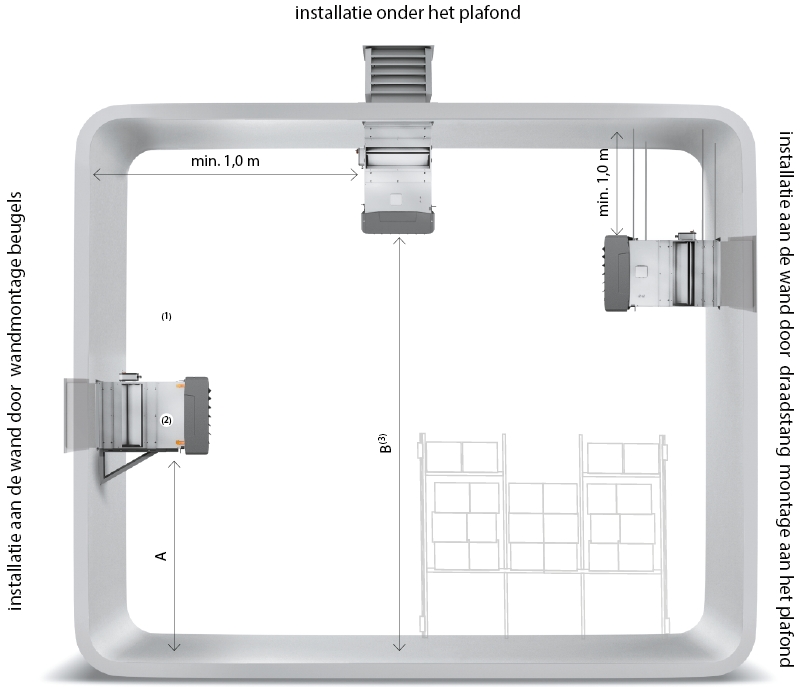

De verwarming en ventilatie-units LEO + KM kunnen op de wand of onder het plafond worden geïnstalleerd. De basisuitrusting van de unit
bestaat uit de beugels voor montage onder het plafond.

Aanvullende elementen bij het monteren van LEO + KM zijn:

- Tapeinden - voor plafondmontage.
- Installatiebeugels - installatie op verticale wanden.
- Flexibele verbinding - vereenvoudigd de installatie van het apparaat voor de luchtinlaat of verdere installatie en voorkomt de overdracht van mogelijke trillingen.


We geven u graag montage tips:

km

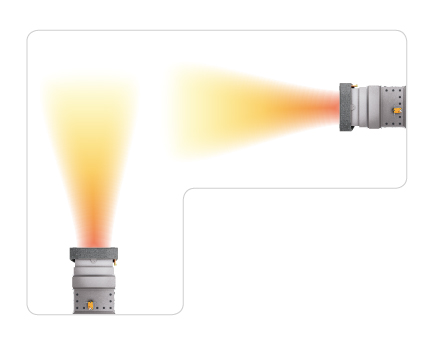

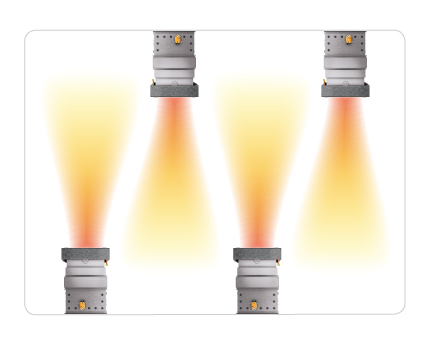

  Het is noodzakelijk om een gelijkmatige luchtverdeling in de ruimte te verkrijgen.

km

Het is niet aan te raden om het verse lucht toevoerkanaal te voorzien van lange kanaal stukken met bochten dit kan leiden tot extra drukverliezen en te veel weerstand. Het kan een belangrijke oorzaak zijn van afname in efficiëntie.

km

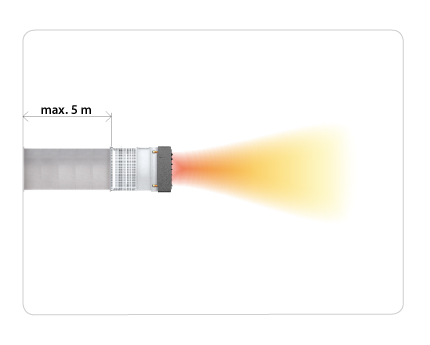

  Het is toegestaan om rechten kanaal stukken te gebruiken voor de benodigde verse luchttoevoer (max 5m).

km

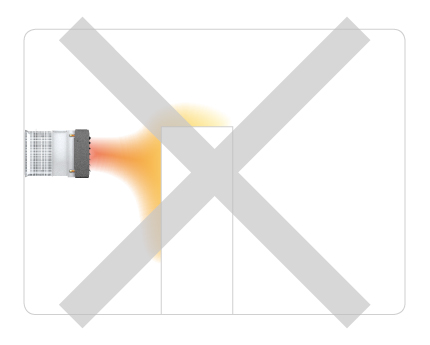

 De luchtverwarmers moeten zo worden geïnstalleerd dat luchtstroom geen obstakels tegen komt. Dit betekend een vrije uitblaas.

km

 Voor een optimale luchtverdeling en een stabiel comfort moet de luchtstroom elkaar overlappen.

km

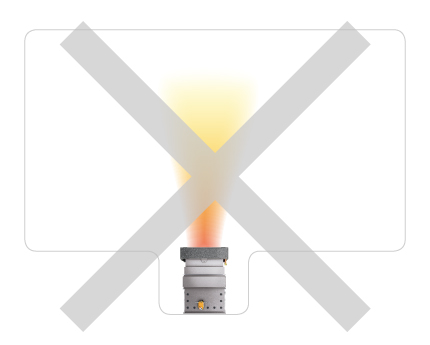

 De luchtverwarmers moeten zo worden geïnstalleerd dat goede aanzuiging van de recirculatielucht mogelijk is.

UVO H is de groep dakventilatoren met horizontale luchtuitlaat. Ze dienen voor de ventilatie van civiele en industriële gebouwen. De belangrijkste functie is de verontreinigde lucht uit de ruimte te verwijderen.
Verkrijgbaar in versies: 1.4 EC, 3.0 EC, 4.2 EC en 6.3 EC.
Indien gecombineerd met LEO en KM creeerd deze een compleet mechanisch ventilatiesysteem
