LEO EL


Basisparameters:

Verwarmingscapaciteit: 9* or 16*/23 kW
Luchthoeveelheid: 3400*/4200 m3/h
Gewicht: 23,5 kg
Behuizing: staal en kunststof


Parameters van de unit in bedrijfsstand 1.


   Omschrijving:

Warmtewisselaar gemaakt van 9 PTC elektrische verwarmingselementen, waarmee de inblaas temperatuur kan worden aangepast aan de hand van de luchthoeveelheid. Bovendien is de constructie van verwarmingselementen zodanig ontworpen dat er maximaal gebruik van de verwarmingscapaciteit kan worden gemaakt bij elke stap in vermogen.

LEO EL- elektrische luchtverwarmers zijn er in twee uitvoeringen S en L. Dit betekent een betere toepasbaarhied voor het gebouw of object.










   Toepassing:

LEO EL is ontworpen voor de verwarming van kleine en middelgrote gebouwen bijvoorbeeld: werkplaatsen, auto showrooms, magazijnen, paviljoens, sport gebouwen, sacrale gebouwen. Een goede oplossing indien er geen heet CV-verwarmingswater en/of gas beschikbaar is.



    Regelsysteem:

LEO EL- elektrische luchtverwarmer wordt aangestuurd  door de  T-BOX intelligente touchscreen regeling of direct vanuit een GBS (gebouwbeheersysteem). Bovendien is de luchtverwarmer uitgerust met een oververhittingsbeveiligingssysteem (verwarming en ventilator)



   Technologia / Innowacje / Korzyści:

Constructie - gebruikt van PTC verwarmingselementen om de temperatuur aan de luchthoeveelheid aan te passen. Hierdoor effi ciënt in vermogensregeling.


Technische gegevens LEO EL

  LEO EL S BMS LEO EL L BMS
Verwarmingscapaciteit bereik [kW] 5,3 - 10,8  6,8 - 22,8
Luchtstroom [m3/h] 2000 4250
Stroomvoorziening  [V/Hz] 3x400
Energieverbruik [A]* 15,6 33,3
IP  20
Geluidsdruk niveau [dB(A)]** 56,3 64,1
Max. akoestisch drukniveau [dB(A)]*** 71,4 79,2
Isometrisch horizontaal bereik  [m]**** 14 24
Niet-isothermisch verticaal bereik  [m]***** 5,3 8,3
Behuizing stal malowana proszkowo
Kleur grafitowy
Werk positie Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 0...+50
Gebruik Kan op elke gewenste positie worden geïnstalleerd
Gewich  [kg] 19,7 27,8

*temperatuur van 0 ° C aan de inlaatzijde , 3e stap / ventilatorsnelheid
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***akoestisch vermogen conform met PN-EN ISO 3744: 2011
****het bereik van horizontale isothermische luchtstroom, met een snelheidslimiet van 0,5 m/s
*****bereik van verticale niet-isotherme luchtstroom, bij 20 ° C  aan inlaatzijde, en 0,5 m / s-snelheidslimiet

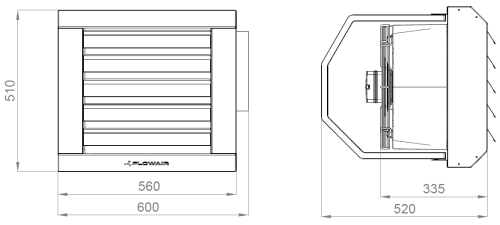

Afmetingen LEO EL S BMS

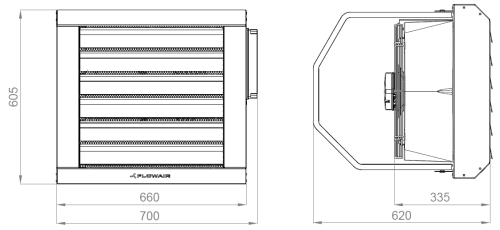

Afmetingen LEO EL L BMS

Verwarmingscapaciteiten LEO EL BMS

Tp1 V PT PC ∆Tp2
[oC] [m3/h] [kW] [A] [oC]
LEO EL S BMS
1 stap
0 1250/1600/2000 5,5/5,9/6,0 7,9/8,5/8,6 15/10/9
10 5,4/5,7/5,9 7,8/8,2/8,4 22/19/17
20 5,3/5,6/5,8 7,7/8,0/8,3 30/28/26
2 stap
0 1250/1600/2000 9,5/10,2/10,8 13,6/14,7/15,6 28/25/19
10 9,2/9,8/10,3 13,2/14,0/14,8 32/29/24
20 8,9/9,6/10 12,8/13,8/14,4 38/34/30
LEO EL L BMS
1 stap
0 1700/2800/4250 7,5/8,1/8,8 10,6/11,6/12,5 11/8/6
10 7,1/7,8/8,3 10,1/11,1/11,9 20/17/15
20 6,8/7,6/8,0 9,8/10,8/11,4 29/26/24
2 stap
0 1700/2800/4250 13,7/15,1/16,3 19,3/21,4/23,3 24/19/14
10 13,0/14,2/15,4 18,6/20,5/22,2 27/24/21
20 12,4/13,7/14,7 17,8/19,9/21,2 33/30/28
3 stap
0 1700/2800/4250 18,0/20,3/22,8 26,0/29,2/33,3 29/24/18
10 17,2/19,6/21,2 24,5/28,0/31,1 36/30/26
20 16,6/19,1/20,6 24,0/27,5/30,1 44/38/34

V – luchthoeveelheid
PT – verwarmingscapaciteiten
Tp1 –inlaat luchttemperatuur
Tp2 –uitlaat luchttemperatuur
PC - energieverbruik

Voor de montage van luchtverwarmer LEO EL is er een speciale montage console beschikbaar. LET OP LEO EL kan alleen verticaal aan de wand gemonteerd worden.

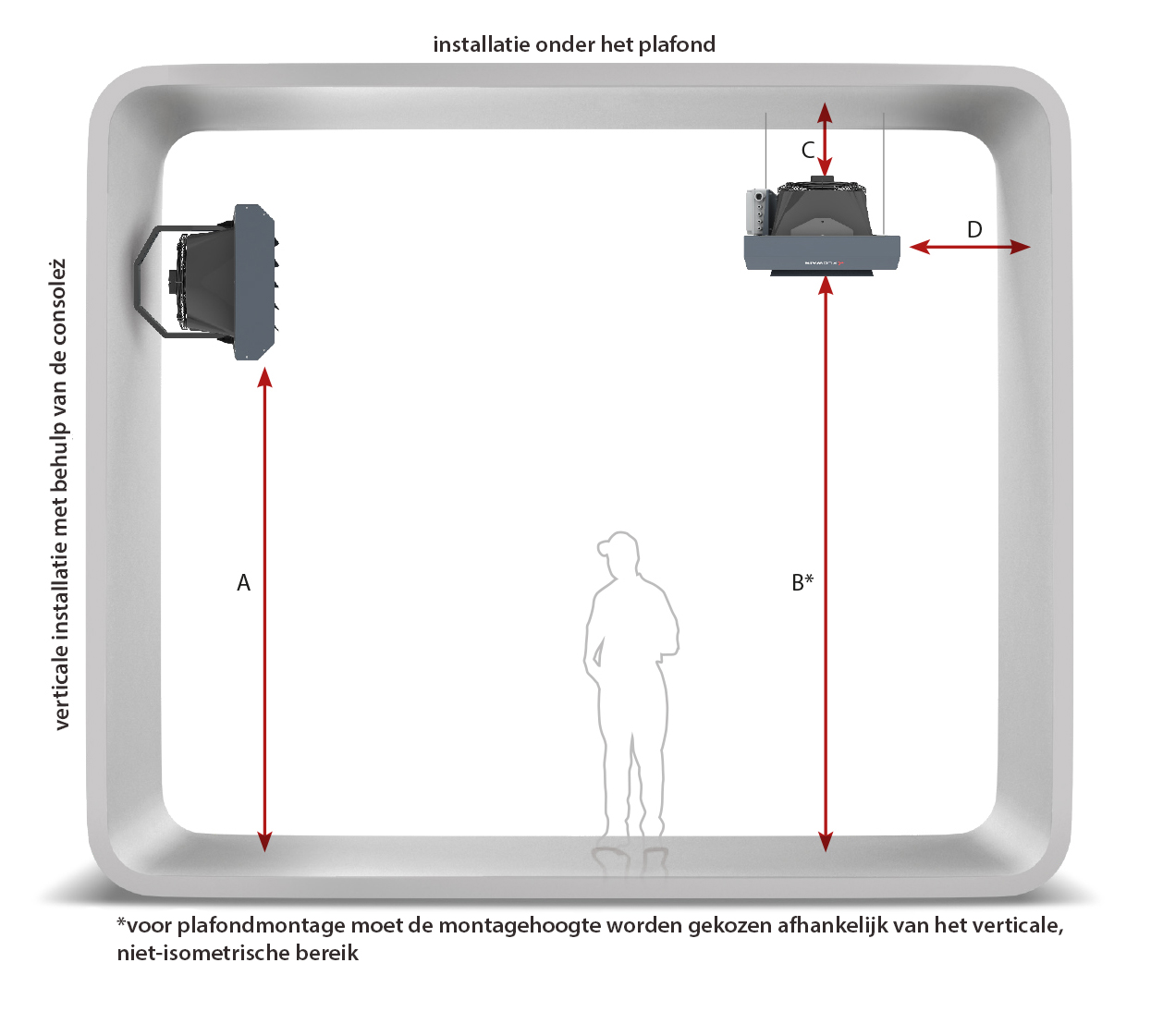

Aanbevolen montagehoogte::

  EL S BMS EL L BMS
A max. 3,0 max. 6,0
B max. 6,0 max. 9,5
C min. 0,2 min. 0,2
D min. 0,5 min. 0,5
   We geven u graag installatie tips:





We presenteren ook een aantal installatie tips:

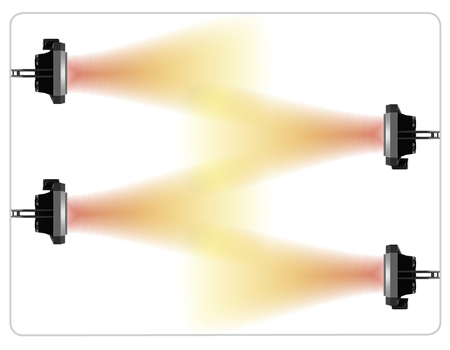

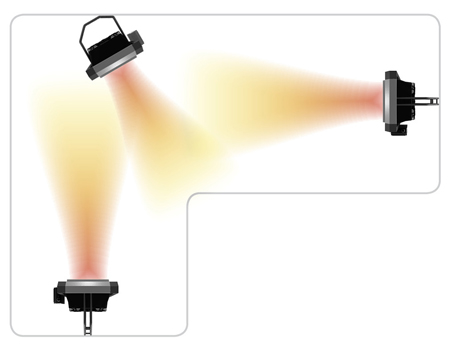

Het is belangrijk om een gelijkmatige luchtverdeling te krijgen in de ruimte.

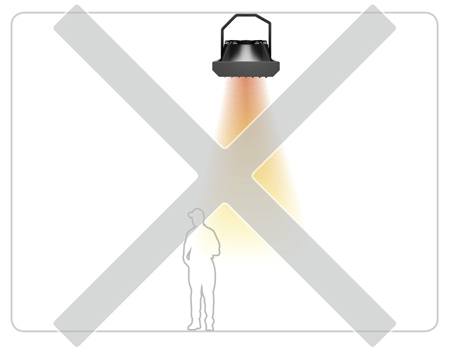

Horizontale montage onder het plafond is niet toegestaan.

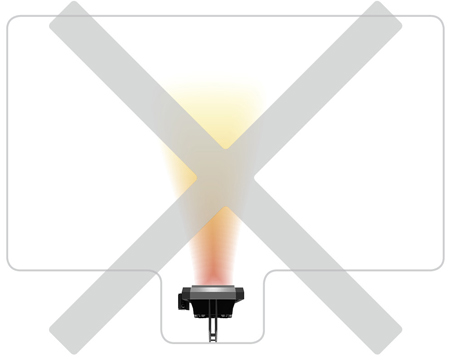

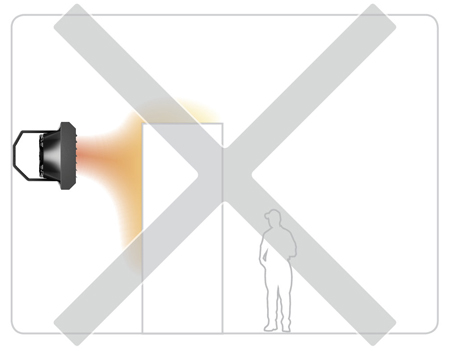

 De LEO EL Luchtverwarmer mag niet belemmerd worden
door obstakels.



 Belangrijk is een vrije lucht aanzuiging.
