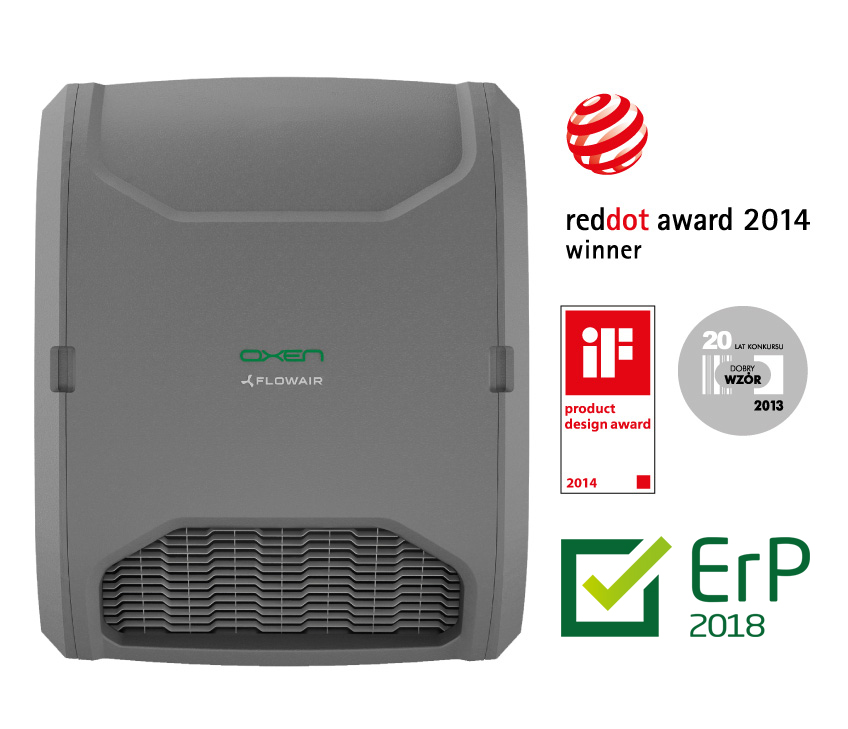

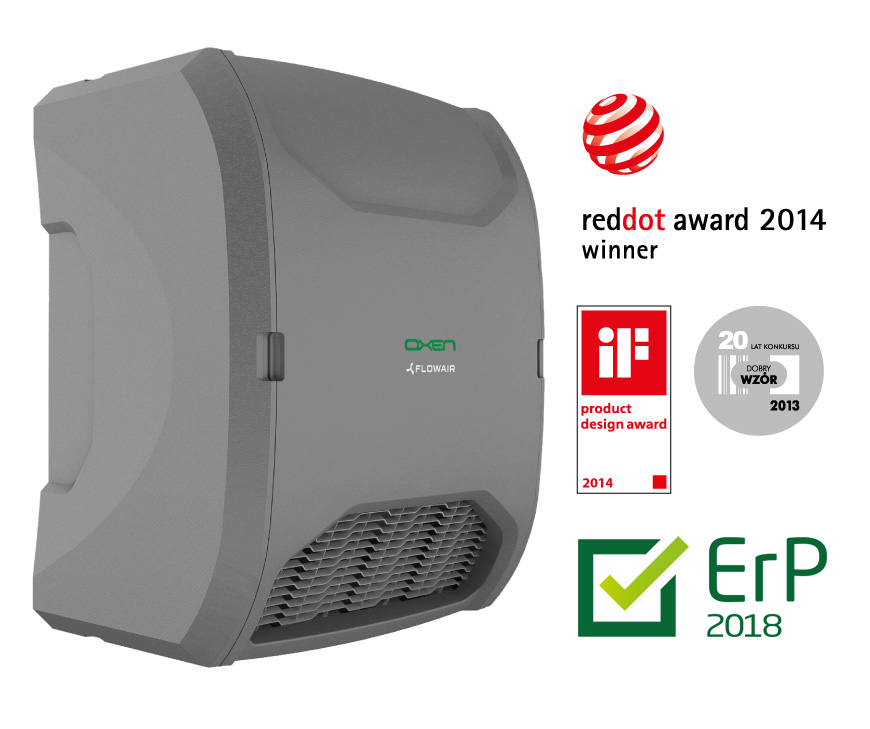

OXeN


Parametri de baza:

Debit de aer: 1200 m3/h
Eficienta recuperare de caldura: la 80,9 %
Capacitate recuperare de caldura: la 6,0 kW
Masa: 75,1 - 82,4 kg
Carcasa:  EPP – polipropilena expandata

Fisiere de baza

   Descriere scurta:

OXEN este un echipament de ventilatie si recuperare de caldura. Asigura ventilatie mecanica, fara necesitatea tubulaturii. Este un sistem de ventilatie usor de montat, eficient energetic, fara tubulatura.

OXEN este:

  • Echipament fara tubulatura - asigura investitie si costuri de operare mici, mentenanta facila, fiind solutia ideala pentru cladirile existente.
  • Independent - fiecare echipament este dotat cu sistem complet de control, care ii asigura functionarea intuitiva si fiabila.
  • Compact - gata de functionare. Nu necesita console suplimentare pentru montaj deoarece le are incluse.


Exista urmatoarele variante:
X2-W-1.2-V - cu schimbator suplimentar pe agent termic pentru incalzire, montaj pe perete.
X2-E-1.2-V - unitate cu aeroterma (cu alimentare electrica) suplimentara, pentru instalare pe perete.
X2-N-1.2-V - fara schimbator suplimentar, montaj pe perete.
X2-W-1.2-H - cu schimbator suplimentar, montaj pe perete.
X2-N-1.2-H - fara schimbator suplimentar, montaj pe tavan.



   Scop:

OXEN se adreseaza proiectelor unde e nevoie de aer proaspat fara a mai fi nevoie de tubulatura.



   Sistem de control:

OXEN este echipat cu sistem de control complet. Dispune de controller cu touch-screen T-box.



   Tehnologie/inovatie/beneficii:

X2-Flow - Eficienta mare a recuperarii de caldura cu ajutorul celor doua schimbatoare de caldura cu flux incrucisat. Acestea sunt construite din aluminiu ceea ce le face foarte rezistente la coroziune.

TEHNOLOGIE MULTI-VENTILATOR - Unitatea este echipata cu 2 sectiuni de ventilatoare diagonale, fiecare sectiune fiind formata din 3 ventilatoare care permit o distributie constanta a aerului pe intreaga suprafata a schimbatorului de aer, operare silentioasa si consum redus de energie.

CARCASA INOVATOARE - Carcasa unitatii este produsa dintr-un material usor si extrem de rezistent. Polipropilena expandata (EPP) ofera izolatie termica si acustica ridicata si o reducere semnificativa a greutatii totale a echipamentului.







Specificatii OXeN

  X2-W-1.2-V X2-N-1.2-V X2-W-1.2-H X2-N-1.2-H X2-E-1.2-V
Debit maxim de aer admis / evacuat [m3/h] 1200*
Raza maxima [m] vertical pe perete, 15** vertical pe perete, 4,5*** orizontal pe perete, 15
Regulator debit aer admisie / evacuare [m3/h] direct, 150–1200 fara
Nivel maxim de presiune acustica [dB(A)] 49****
Alimentare electrica [VAC/Hz] 230/50 3x400
Consum maxim de curent  [A] 1,9 14
Putere consumata  [W] 420 8,5
Tip de carcasa EPP - poliprolipelna expandata
Culoare Gri*****
Greutate per unitate [kg] 77,5 75,1 80,5 78,1 82,5
Greutatea unitatii umplute cu apa [kg] 78,3 81,3
Utilizare  Interior
Contaminare maxima a aerului [g/m3] 0,3
Temperatura de operare [°C] 5–35
Pozitie de operare instalare verticala utilizand consola pe tavan instalare verticala utilizand consola
IP 42
Clasa de izolare EU4
Tip schimbator recuperator caldura recuperare de caldura in doua trepte prin schimbator de caldura cu flux incrucisat
Eficienta termica uscat / umed [%] 74,7/ 80,9******
Tip aeroterma suplimentara Aeroterme Aeroterme Aeroterme electrice
Distanta maxima a fluxului de aer [kW] 10******* 10******* 8,5
Diferenta de temperatura (ΔT) [°C] 25******* 25*******
Racorduri [”] ½ ½
Presiune maxima de operare [MPa] 1,6 1,6
Temperatura maxima agent termic [°C] 95 95
Sistem de control panou de control cu touch screen
Protectie anti-inghet al schimbatorului de caldura al recuperatorului diminuarea turatiei ventilatorului

* Debit de aer maxim in timpul functionarii cu filtre EU4 si admisie de aer OxS
** Raza curent de aer izoterm la 0.2 m/s limita de viteza
*** Nivel presiune acustica la distanta de 5 m de unitate, in incaperi cu capacitate medie de absorbtie a sunetului si cubatura de 500 m3
**** Similar cu 9007
***** Potrivit directivei 2009/125/EC, masurat cu flux de masa echilibrat, o diferenta de temperatura interior-exterior de 20 K si flux de aer 1200 m3/h
****** La temperatura apei 80/60˚C, temperatura aer de admisie 5˚C si debit de aer 1200 m3/h

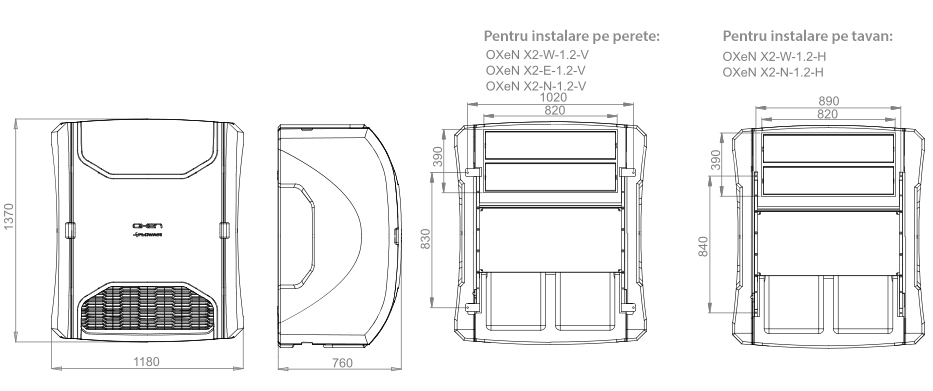

Dimensiuni principale OXeN


Putere OXeN

OXeN
Tp1 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2
[°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C]
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 50/30°C
-5 13,3 587 12,1 28 11,6 507 9,6 24 9,8 429 7,3 19 8,0 350 5,3 15 6,2 270 3,5 10
0 12,5 552 10,9 31 10,8 473 8,5 27 9,0 394 6,3 22 7,2 315 4,4 18 5,4 235 2,7 13
5 11,7 518 9,7 34 10 438 7,4 30 8,2 359 5,3 25 6,4 280 3,6 21 4,6 199 2,0 16
10 10,9 483 8,5 37 9,2 404 6,4 33 7,4 324 4,4 28 5,6 244 2,8 24 3,7 161 1,4 19
15 10,2 449 7,5 40 8,4 369 5,4 35 6,6 289 3,6 31 4,8 208 2,1 27 2,8 122 0,9 22
20 9,4 414 6,5 43 7,6 334 4,5 38 5,8 253 2,9 34 3,9 171 1,5 30 1,3 56 0,2 23

V – debit aer
PT - putere termica
Tp1 - temperatura aer admisie
Tp2 - temperatura aer evacuare
Tw1 - temperatura intrare apa
Tw2 - temperatura iesire apa
Qw - debit de apa in schimbator
Δpw - pierderea de presiune in schimbator

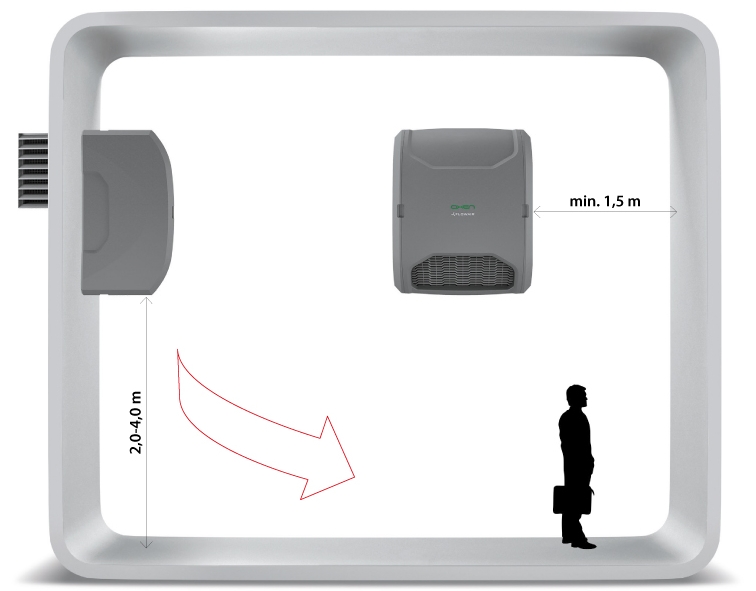

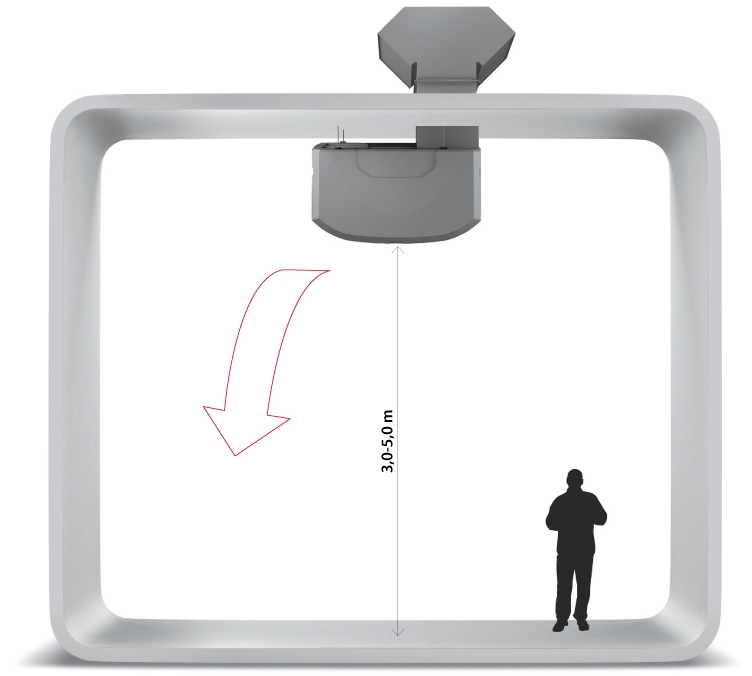

OXEN este echipat standard cu suporti de montaj, nefiind nevoie de console sau alte elemente suplimentare.
