Produse

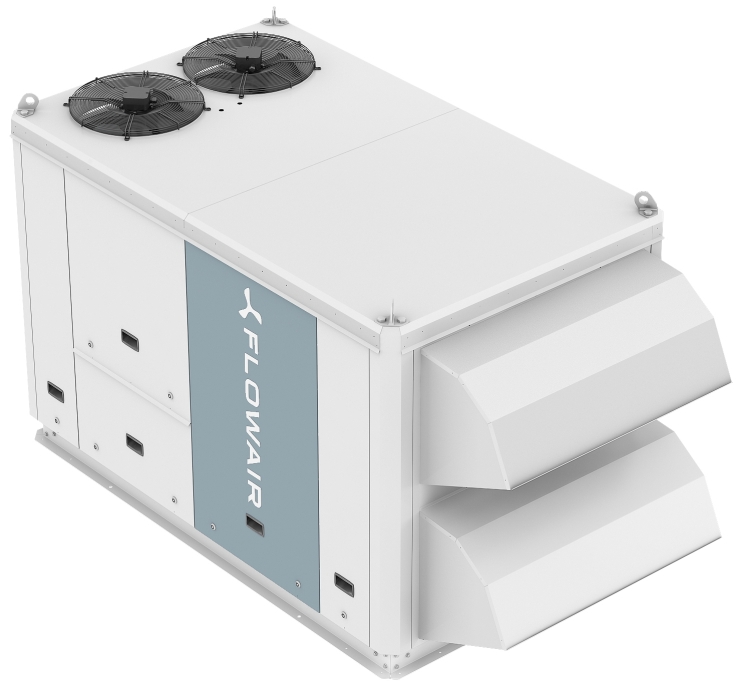

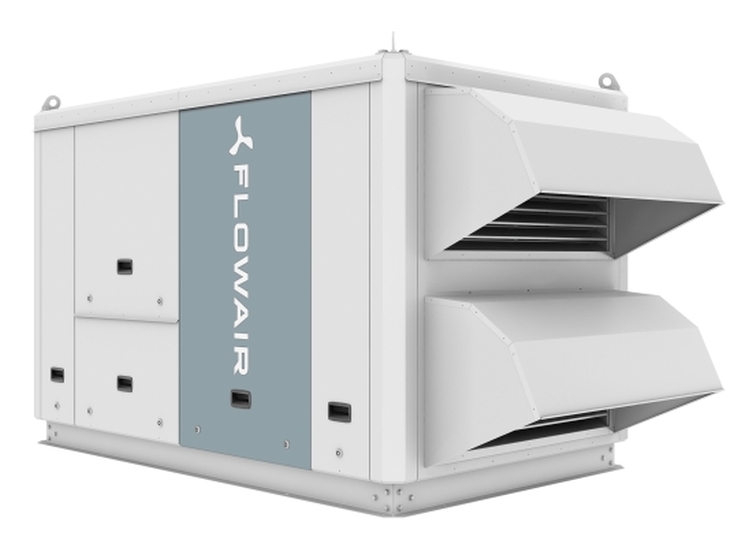

Cube 20-160


Parametri de baza:

Putere de racire:
la 160 kW
Debit de aer: la 28 000 m3/h
Debit de aer proaspat conform Ecodesign la 20000 m3/h
Eficienta recuperarii de caldura conform Ecodesign peste 73,0%

Putere termica: 20-181 kW
Variante disponibile: N, W, E, EHP, G
Masa: 616 - 2520 kg




   Descriere scurta:

Unitatile compacte Cube 20-160  asigura o tratare complexa a aerului: racire, incalzire si ventilatie cu recuperare de caldura. Unitatea de racire-incalzire, schimbatorul de caldura turbionar si sistemul de control Siemens Climatix, totul intr-o singura carcasa. Unitatea este echipata cu sistem de recuperare a cladurii foarte eficient si ventilatoare EC care intrunesc normele cerute de reglementarile Ecoproject 2018. Cube 20-160 pot fi echipate cu schimbator de caldura pe apa cu pompa si vana cu trei cai, rezistenta electrica, pompa de recirculare si arzator pe gaz.

Variante disponibile:

Cube 20 - R W
  1   2 3
1 putere de racire 20-160 [kW]
2 recuperare de caldura: R - schimbator de caldura rotativ
3 variante disponibile:

N -  fara rezistenta electrica
W - cu schimbator de caldura pe apa
E - cu rezistenta electrica
EHP - cu pompa de caldura reversibila
G - cu arzator pe gaz

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.



   Scop:

Multiplele optiuni si variante de montaj impreuna cu presiunea ridicata de evacuare garanteaza utilizarea intr-o gama larga de proiecte.

Unitatile Cube sunt alegerea ideala pentru centrele comerciale, centre logistice, spatii industriale, benzinarii si supermarketuri.
Utilizarea compresorului cu inverter in structura lui Cube 20 face posibila utilizarea acestuia in birouri si institutii cu multe incaperi.



   Sistem de control:

Fiecare rooftop Cube este echipat cu sistem de control Siemens Climatix cu sensor de temperatura.

vezi mai mult



   Tehnologie/inovatie/beneficii:

Racire - Utilizarea compresorului cu inverter in tandem sau multi-circuit asigura parametrii doriti de racire.

Utilizarea ventilatoarelor EC asigura un consum redus de energie si permite obtinerea unei eficiente ridicate catre instalatia cu tubulatura.

Schimbatorul de caldura rotativ intern. Nu este necesara utilizarea unui modul extern. Recuperare eficienta a caldurii intr-o carcasa compacta.

Baza pentru acoperis cu adaptor si difuzor turbionar permite montarea direct pe acoperis fara a fi nevoie de tubulatura.

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.

Carcasa - izolatia din vata minerala de 50 mm asigura functionare silentioasa si pierderi minime de caldura.

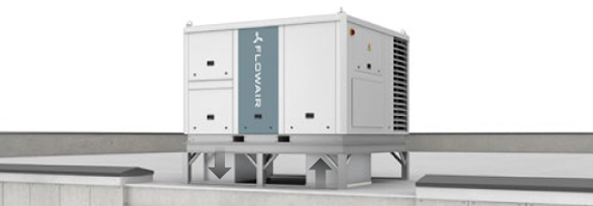

Montare cu difuzor turbionar

Baza pentru acoperis cu adaptor si difuzor turbionar. Asigura un schimb de aer direct intre spatiul interior si mediul extern.

Racordarea la tubulatura

Montaż Cube 20-160

Varianta 1
Tubulatura este conectata la partea inferioara a echipamentului. Aceasta varianta este posibila la toate modelele Cube.

Montaż Cube 20-160

Varianta 2
Aerul viciat este conectat in partea inferioara. Aerul proaspat in lateral. Posibil la modelele Cube 40-160.

Montaż Cube 20-160

Varianta 3
Tubulatura este conectata la ambele laterale ale unitatii. Posibil la Cube 40.

Montaż Cube 20-160

Varianta 4
Montaj pe partea laterala a cladirii. Tubulatura poate fi conectata lateral si pe partea inferioara, respectand limitarile din variantele 1, 2 si 3.


Montaj fara tubulatura

Montaż Cube 20-160

Instalatii cu tubulatura textila

Montaż Cube 20-160

Montajul fara tubulatura, pe suport pentru acoperis si difuzor turbionar. Posibil la modelele Cube 20 si Cube 40.

Tubulatura de aer textila folosita pentru montajul rooftopului. Ajustata individual in functie de caracteristicile cladirii.
