Produse

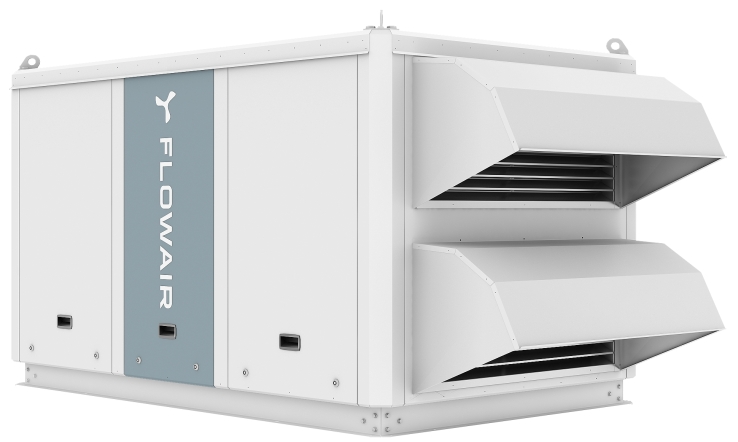

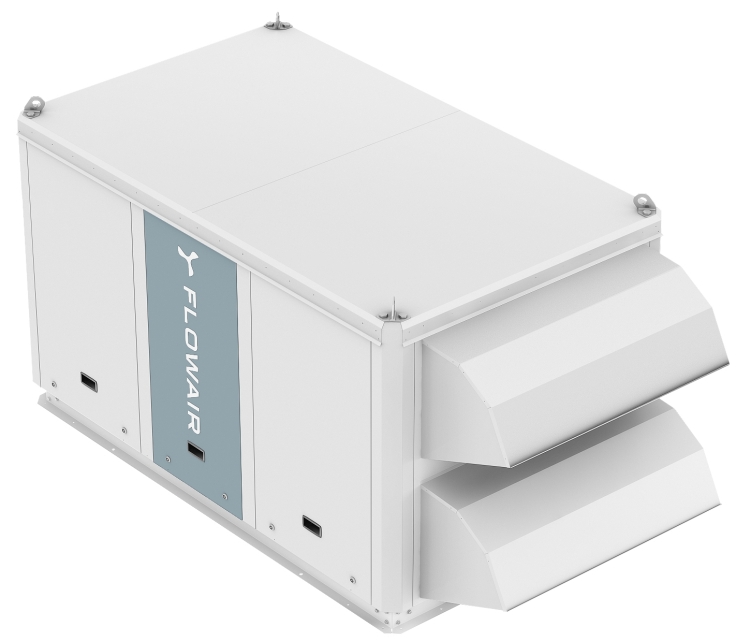

Cube R8

Parametri de baza:

Debit de aer: la 8000 m3/h
Debit de aer proaspat conform Ecodesign la 8000 m3/h
Eficienta recuperarii de caldura conform Ecodesign: peste 73,0%

Putere termica: 20-74 kW
Variante disponibile: N, W, E, G
Masa: 570 kg


Print

   Descriere scurta:

Functiile unitatilor Cube R8: incalzire si ventilatie cu recuperare de caldura. In plus, Cube R8 dispune de adaptor pentru acoperis cu difuzor turbionar si intrerupator. Schimbatorul de caldura rotativ, sistemul de incalzire si sistemul de control Siemens Climatix - toate intr- o singura carcasa. Unitatea este dotata cu sistem eficient de recupare a caldurii si ventilatoare EC intrunind astfel normele impuse de reglementarile Ecoproject 2018. Cube R8 poate fi echipat cu schimbator de caldura pe apa si pompa de circulatie si vana cu 3 cai, rezistenta electrica sau arzator pe gaz.

Variante disponibile:

Cube R 8 - W / NW
  1 2   3   4
1 schimbator de caldura rotativ
2 debit de aer: 8 000 m3/h
3 variante disponibile:

N - fara schimbator de caldura
W - cu schimbator de caldura pe apa
E - cu schimbator de caldura pe apa
G - cu schimbator
4 Baza cu adaptor pentru acoperis si difuzor turbionar

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.



   Scop:

Multiplele optiuni si variante de montaj impreuna cu presiunea ridicata de evacuare garanteaza utilizarea intr-o gama larga de proiecte.

Unitatile Cube sunt alegerea ideala pentru centrele comerciale, centre logistice, spatii industriale, benzinarii si supermarketuri.
Utilizarea compresorului cu inverter in structura lui Cube 20 face posibila utilizarea acestuia in birouri si institutii cu multe incaperi.



   Sistem de control:

Fiecare rooftop Cube este echipat cu controller avansat Siemens Climatix cu senzor de temperatura.

vezi mai mult



   Tehnologie/inovatie/beneficii:

Utilizarea ventilatoarelor EC asigura un consum redus de energie si permite obtinerea unei eficiente ridicate catre instalatia cu tubulatura.

Schimbatorul de caldura rotativ intern. Nu este necesara utilizarea unui modul extern. Recuperare eficienta a caldurii intr-o carcasa compacta.

Baza pentru acoperis cu adaptor si difuzor turbionar permite montarea direct pe acoperis fara a fi nevoie de tubulatura.

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.

Carcasa - izolatia din vata minerala de 50 mm asigura functionare silentioasa si pierderi minime de caldura.

Racordarea la tubulatura

Varianta 1
Tubulatura este conectata la partea inferioara a echipamentului. Aceasta varianta este posibila la toate modelele Cube R8.

Krok 1 - Przygotowanie podkonstrukcji

Varianta 2
Montarea unitatii pe partea laterala a cladirii. Posibilitate de conectare la tubulatura conform punctelor 1.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia



Montaj fara tubulatura

Montaż Cube R8

Instalatii cu tubulatura textila

Montaż Cube R8

Montajul fara tubulatura, pe suport pentru acoperis si difuzor turbionar. Posibil la modelele Cube 20 si Cube 40.

Tubulatura de aer textila folosita pentru montajul rooftopului. Ajustata individual in functie de caracteristicile cladirii.
