Produse

ELiS T


Parametri de baza:

Raza maxima: 4 m
Debit de aer: 1900-5300 m3/h
Masa: 20,7-37 kg
Carcasa: plastic, EPP, otel, aluminiu
Culoare: gri

Fisiere de baza

   Descriere scurta:

ELIS T asigura protectie termica incaperii. Previne patrunderea aerului rece in timpul iernii si a aerului cald in incaperile climatizare in timpul verii.

Datorita lamelelor ajustabile, bariera de aer se poate ajusta in functie de caracteristicile intrarii.

Echipamentele sunt disponibile in 3 lungimi: 1 m, 1.5 m si 2 m si in 3 variante: cu schimbator de caldura pe apa, cu rezistente electrice si fara schimbator de caldura.

Carcasa este din otel (RAL 9007) si EPP (polipropilena expandata). Admisia din profil de aluminiu anodizat ii ofera un aspect modern.







   Scop:

Forma moderna si dimensiunile reduse fac posibila montarea echipamentelor atat in spatii comerciale, cat si industriale.



   Sistem de control:

Functia de baza a perdelei de aer este realizata cu ajutorul terminalului de conectare incorporat. Sistemul extern avansat de control DRV permite comunicarea cu BMS si selectarea modului de operare.



   Tehnologie/inovatie/beneficii:

Constructia - combinatia de diverse materiale inclusiv EPP, plastic, otel si aluminiu, permite o reducere semnificativa a greutatii si a nivelului de zgomot.




Specificatii ELiS T 100

  ELiS T-W-100 ELiS T-W-100 2R ELiS T-N-100 ELiS T-E-100
Alimentare electrica [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Putere consumata [kW]  0,38  0,38 0,38   7,5
Consum de curent [A]  1,7  1,7  1,8  11
IP 21 21 21 21
Clasa de izolare F F F F
Racorduri [”] ½” ½” - -
Eficienta  [m3/h] 2300 2100 2900 2300
Nivel maxim de presiune acustica  [dB(A)]* 60 59 63 60
Temperatura maxima agent termic [dB]**  75 74 78 75
Max temp. wody grzewczej [oC] 95 95 - -
Presiune maxima de operare [MPa] 1,6 1,6 - -
Greutate per unitate [kg] 22,1 23,5 20,7 24
Greutatea unitatii umplute cu apa [kg]  22,9 25,1 - -
Raza [m]*** 4

Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
** Conform directivei ISO 27327-2
***Conform directivei ISO 27327-1

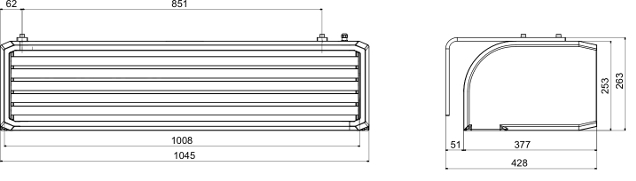

Dimensiuni principale ELiS T-N-E 100

t

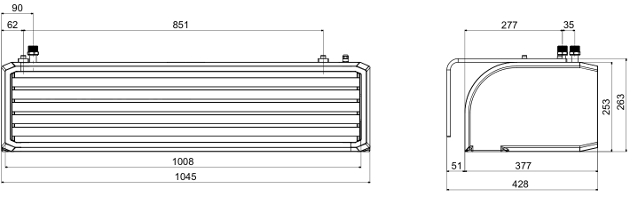

Dimensiuni principale ELiS T-W 100

w

Specificatii ELiS T 150

  ELiS T-W-150 ELiS T-W-150 2R ELiS T-N-150 ELiS T-E-150
Alimentare electrica [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Putere consumata [kW]  0,4  0,4 0,42  11,5
Consum de curent [A]  1,8  1,8 1,9  16,6
IP 21 21 21 21
Clasa de izolare F F F F
Racorduri [”] ½” ½” - -
Eficienta  [m3/h] 3900 3700 4000 3900
Nivel maxim de presiune acustica  [dB(A)]* 61 60 64 61
Nivelul presiunii acustice [dB]**  76 75 79 76
Temperatura maxima agent termic [oC] 95  95 - -
Presiune maxima de operare [MPa] 1,6 1,6  - -
Greutate per unitate [kg]  29,5 32  27 31,5
Greutatea unitatii umplute cu apa [kg]  30,7 34,4 - -
Raza [m]*** 4

Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
** Conform directivei ISO 27327-2
***Conform directivei ISO 27327-1

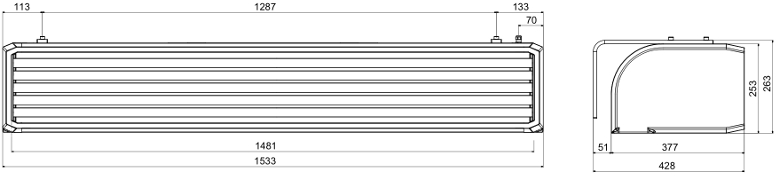

Dimensiuni principale ELiS T-N-E 150

150

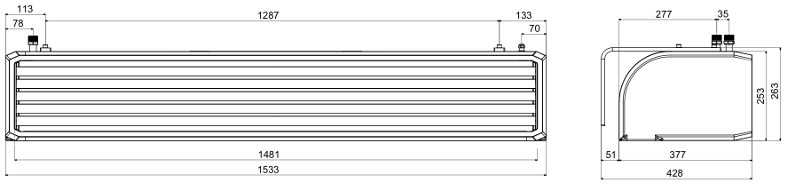

Dimensiuni principale ELiS T-W 150

w

Specificatii ELiS T 200

  ELiS T-W-200 ELiS T-W-200 2R ELiS T-N-200 ELiS T-E-200
Alimentare electrica [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Putere consumata [kW]  0,44  0,44 0,46  15,5
Consum de curent [A] 2,0  2,0   2,1  22,4
IP 21 21 21 21
Clasa de izolare F F F F
Racorduri [”] ½” ½” - -
Eficienta  [m3/h] 5100 4900 5300 5100
Nivel maxim de presiune acustica  [dB(A)]* 62  61 65 62
Nivelul presiunii acustice [dB]**  77 78 80 77
Temperatura maxima agent termic [oC] 95 95  - -
Presiune maxima de operare [MPa] 1,6 1,6  - -
Greutate per unitate [kg] 34,3 37,5  31,5  37
Greutatea unitatii umplute cu apa [kg]  35,9 40,7 - -
Raza [m]*** 4

Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
** Conform directivei ISO 27327-2
***Conform directivei ISO 27327-1

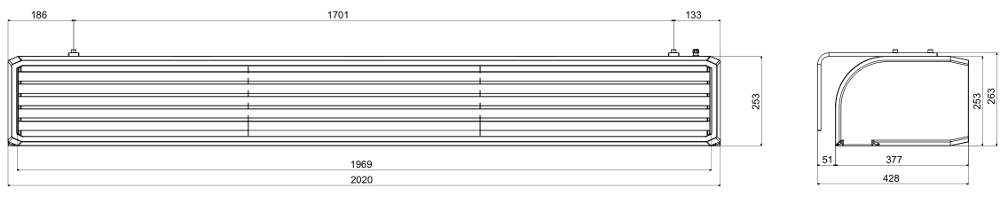

Dimensiuni principale ELiS T-N-E 200

200

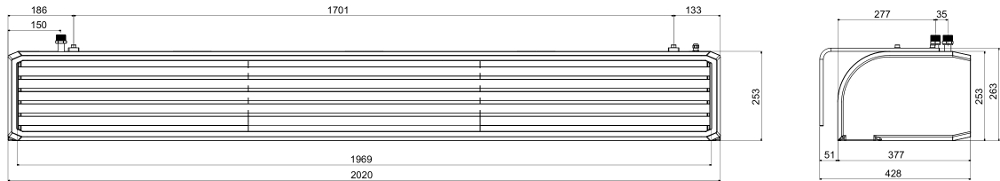

Dimensiuni principale ELiS T-W 200

w

Pentru a calcula puterea termica a echipamentelor, va rugam utilizati programul de mai jos.

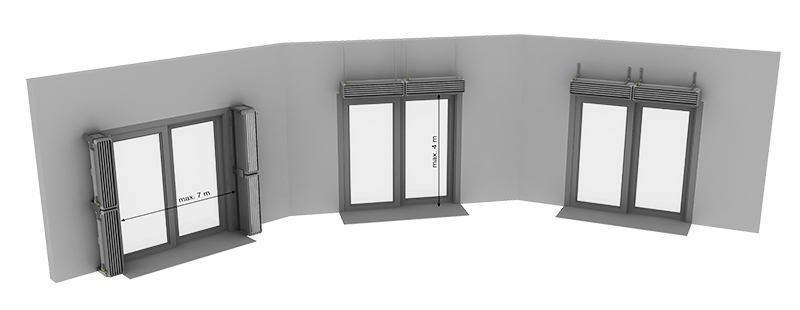

Perdelele de aer ELiS T pot fi instalate atat orizontal deasupra usii utilizand consolele sau vertical cu ajutorul setului MPK.
