Camere de amestec EL


Parametri de baza:

Putere termica: 4,9 — 20,9 kW
Debit de aer: 800 - 2600 m3/h
Masa: 36,1 - 47,2 kg
Carcasa: otel + aluminiu
Culoare: din grafit

Fisiere de baza

   Descriere scurta:

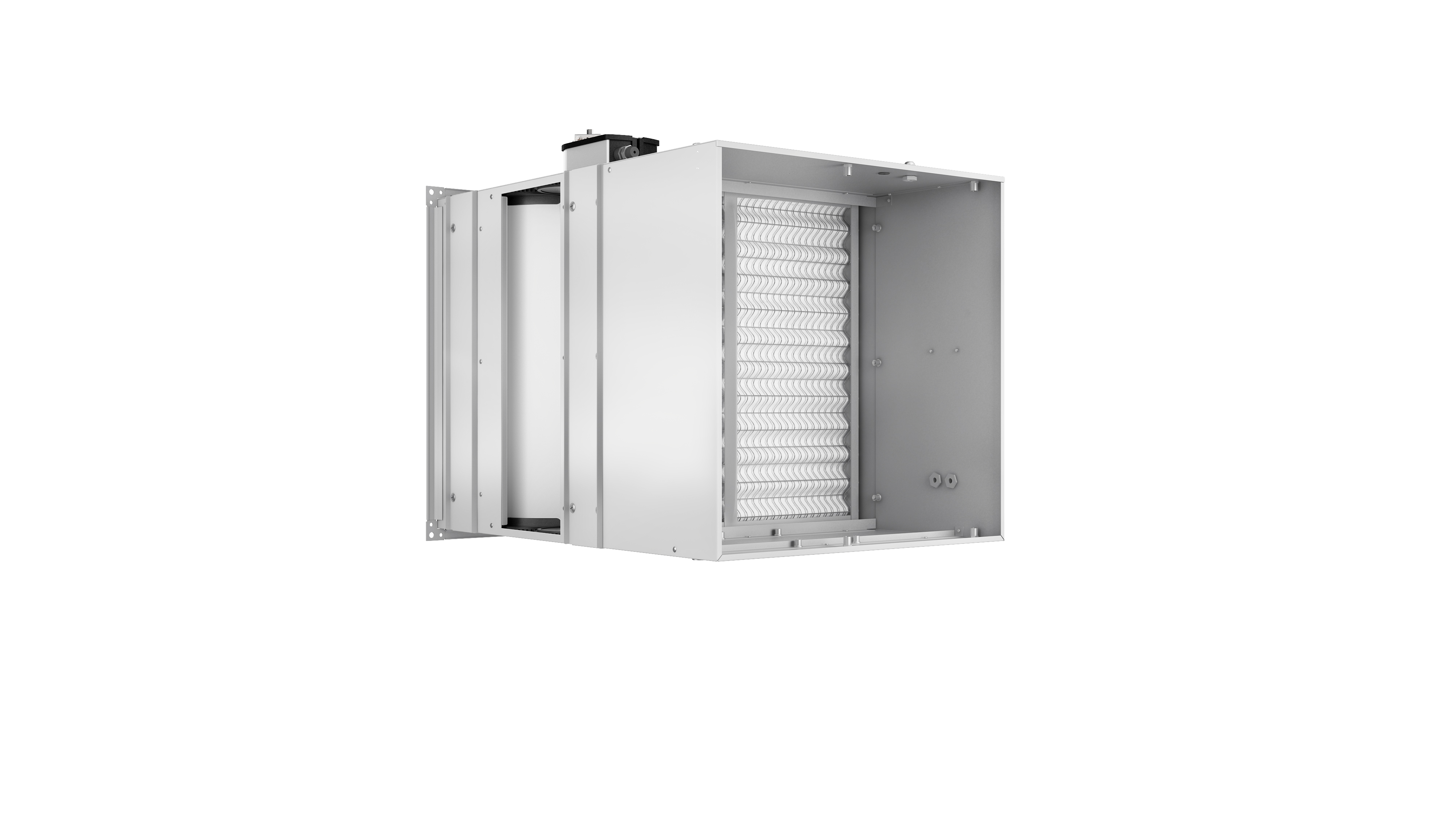

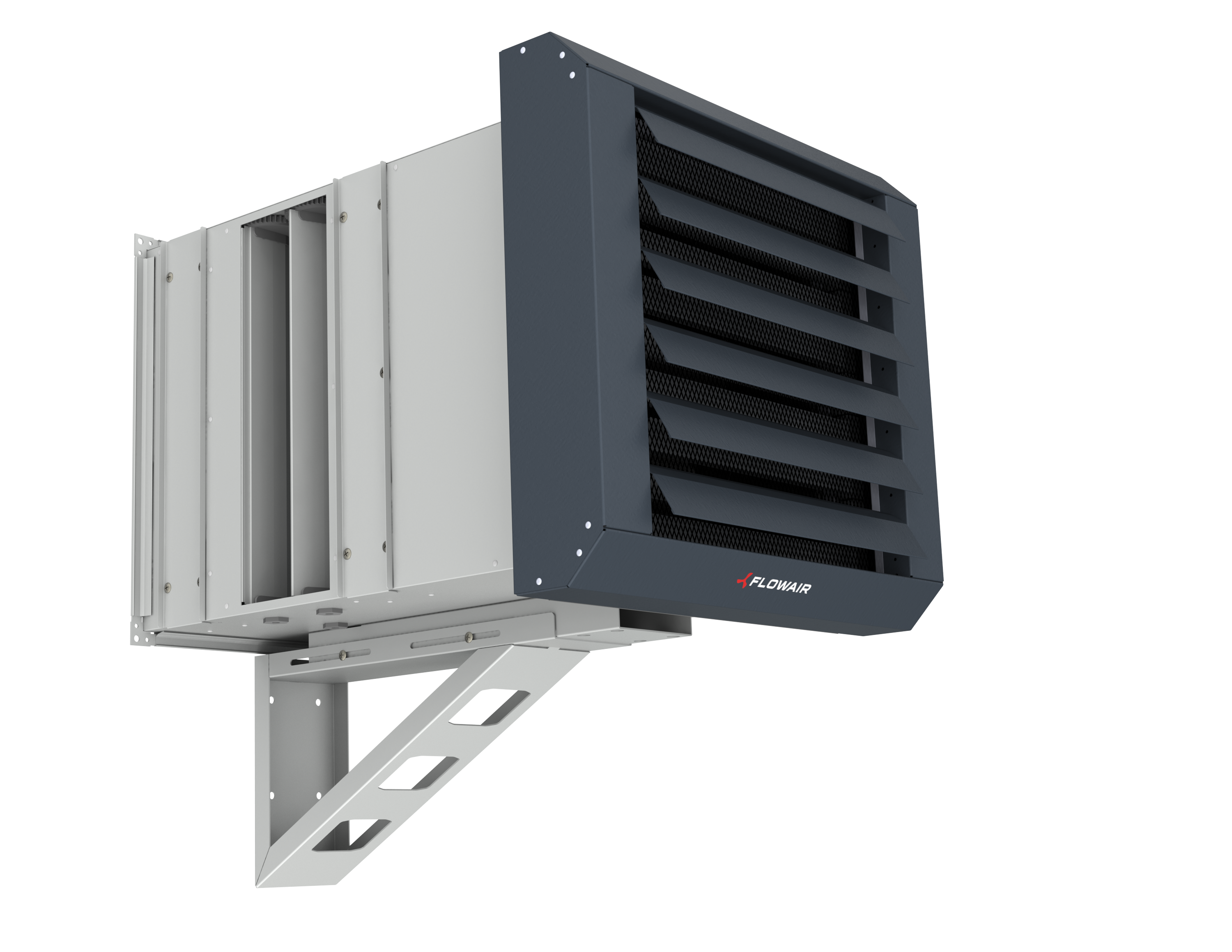

Camera de amestec KM EL este proiectata pentru a functiona impreuna cu aerotermele LEO EL BMS. Livreaza aer proaspat (extern). In functie de cerinte, fluxul de aer poate fi incalzit de schimbatorul de caldura si apoi directionat in interiorul incaperii.

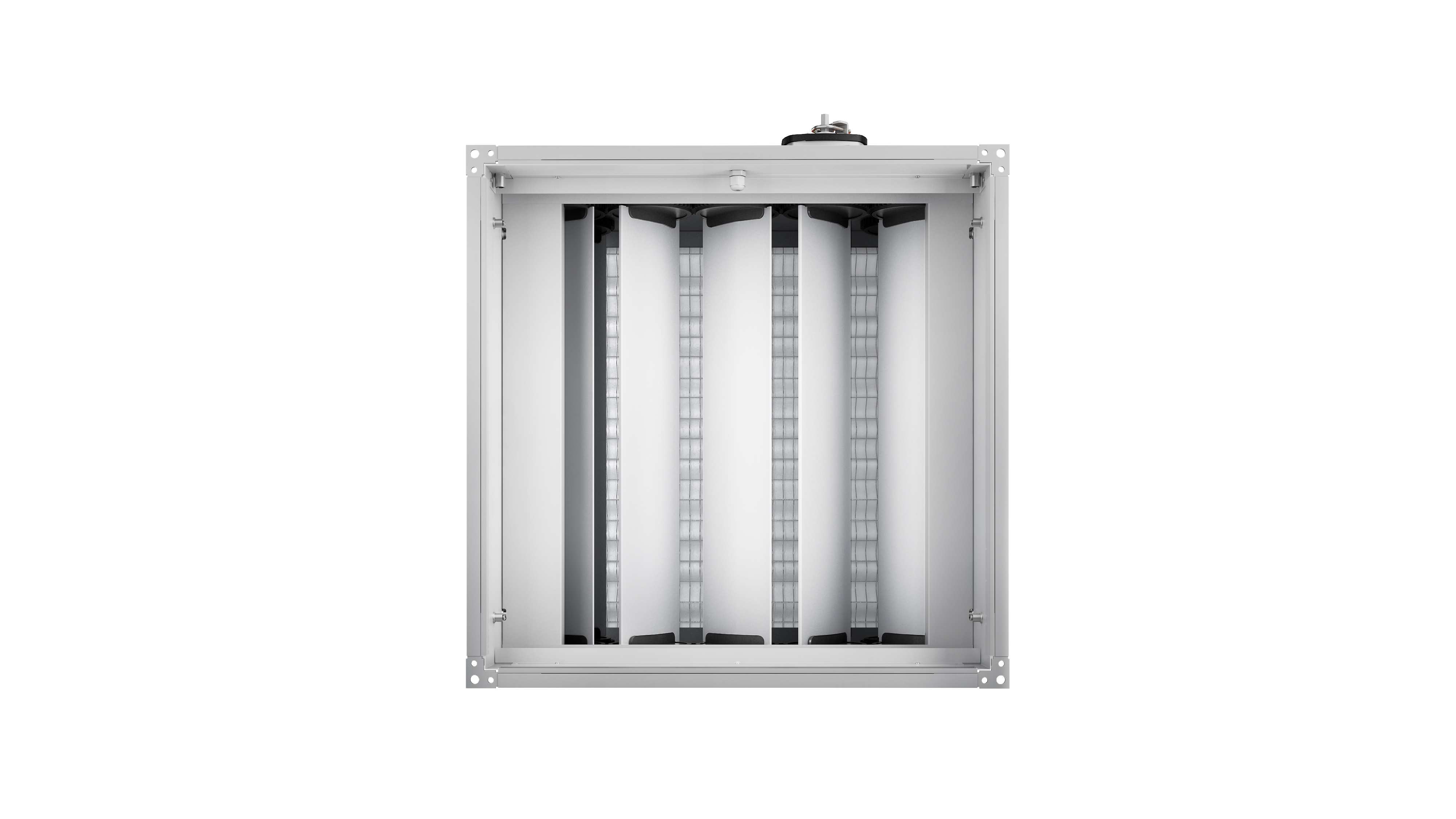

Camera de amestec este dotata cu 3 racorduri de aer: 2 pentru aerul recirculat si 1 pentru aerul proaspat. Este posibil un reglaj fin al deschiderii clapetelor de la 0 la 100%.

KM este disponibila in 2 variante: KM S EL, KM L EL





   Scop:

Aerotermele LEO EL BMS impreuna cu camera de amestec KM EL sunt recomandate pentru cladiri de volum mare, precum hale industriale, depozite, centre comerciale etc.



   Sistem de control:

Asistem de control pentru KM EL LITE -  asigura control complet pentru



   Tehnologie/inovatie/beneficii:

Constructie - modulara (in 3 sectiuni) care face posibila instalarea unitatii in configurari variate. Aceasta solutie ofera optiuni diferite de instalare.

Carcasa încălzitorului din pudră

Unitatea este dotată în mod standard cu filtru grosier 80% (PN-EN ISO 16890-1E) instalat pe intrarea aerului. Poziția sa determină filtrarea aerului proaspăt sau a aerului proaspăt și a recirculării.

.

Specificatii LEO EL S BMS + KM EL S

  LEO  EL S  BMS + KM EL  S
Treapta III II I
Debit maxim de aer [m3/h] 1100 800 500
Alimentare electrica [V/Hz] 3X400/50
Consum maxim de curent  [A] 0,6 0,4 0,3
Putere consumata [W] 130 90 70
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)]* 71,4 65,8 59
Nivel maxim de presiune acustica 5m [dB(A)]** 56,3 50,7 43,9
Raza fluxului de aer izoterm orizontal [m]*** 7,5 5,5 3,5
Tip de carcasa otel vopsit
Culoare din grafit
Utilizare  Interior
Temperatura maxima de operare [oC] 50
Pozitie de operare instalare verticala
Greutate per unitate [kg] 36,1

* putere acustica conform PN-EN ISO3744
** nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s

Specificatii LEO EL L BMS + KM EL L

  LEO  EL L BMS + KM EL  L
Treapta III II I
Debit maxim de aer [m3/h] 2600 1600 800
Alimentare electrica [V/Hz] 3X400/50
Consum maxim de curent [A] 1,4 1,2 0,6
Putere consumata [W] 330 240 120
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)]* 64,1 54,5 42,1
Nivel maxim de presiune acustica 5m  [dB(A)]** 79,2 69,6 57,2
Raza fluxului de aer izoterm orizontaly [m]*** 14,5 9,0 4,5
Tip de carcasa otel vopsit
Culoare din grafit
Utilizare  Interior
Temperatura maxima de operare [oC] 50
Pozitie de operare instalare verticala
Greutate per unitate [kg] 47,2

* putere acustica conform PN-EN ISO3744
** nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s

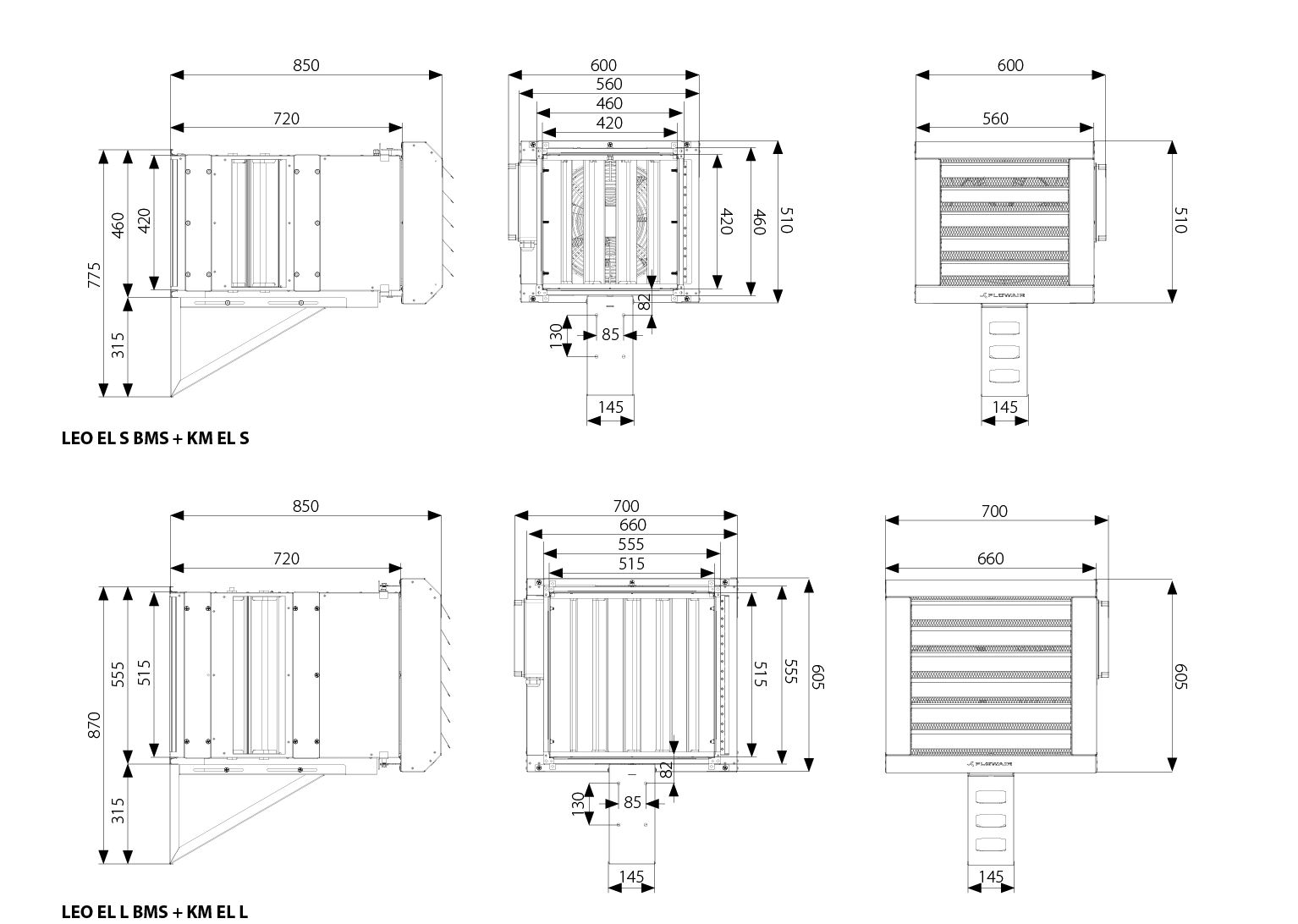

Dimensiuni principale LEO EL BMS + KM EL

 Wymiary LEO L z KM L



Putere LEO EL S BMS + KM EL S

LEO EL S BMS + KM EL S

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

1 trepte de incalzire si 2 treapta

-20

800

5,3

7,7

1

-10

5,2

7,5

8

0

5,1

7,4

16

10

5,0

7,2

23

20

4,9

7,1

32

2 trepte de incalzire si 3 treapta

-20

1100

9,9

14,3

12

-10

9,7

14,0

20

0

9,4

13,5

28

10

9,1

13,1

32

20

8,8

12,7

39

*conține parametrii ventilatorului

Putere LEO EL L BMS + KM EL L

LEO EL L BMS + KM EL L

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

2 trepte de incalzire si 2 treapta​​​​​​​​​​​​​​​​​​​​​

-20

1600

14,5

20,8

5

-10

14,0

20,1

12

0

13,6

19,5

21

10

12,9

18,5

26

20

12,3

17,7

34

3 trepte de incalzire​​​​​​​ si 3 treapta​​​​​​​​​​​​​​​​​​​​​

-20

2600

20,9

30,2

10

-10

20,5

29,6

17

0

20,2

29,1

25

10

19,5

27,9

31

20

19,0

27,4

39

*conține parametrii ventilatorului



V – debit aer
PT - putere termica
Tp1 - temperatura aer admisie
Tp2 - temperatura aer evacuare
PC - putere consumata

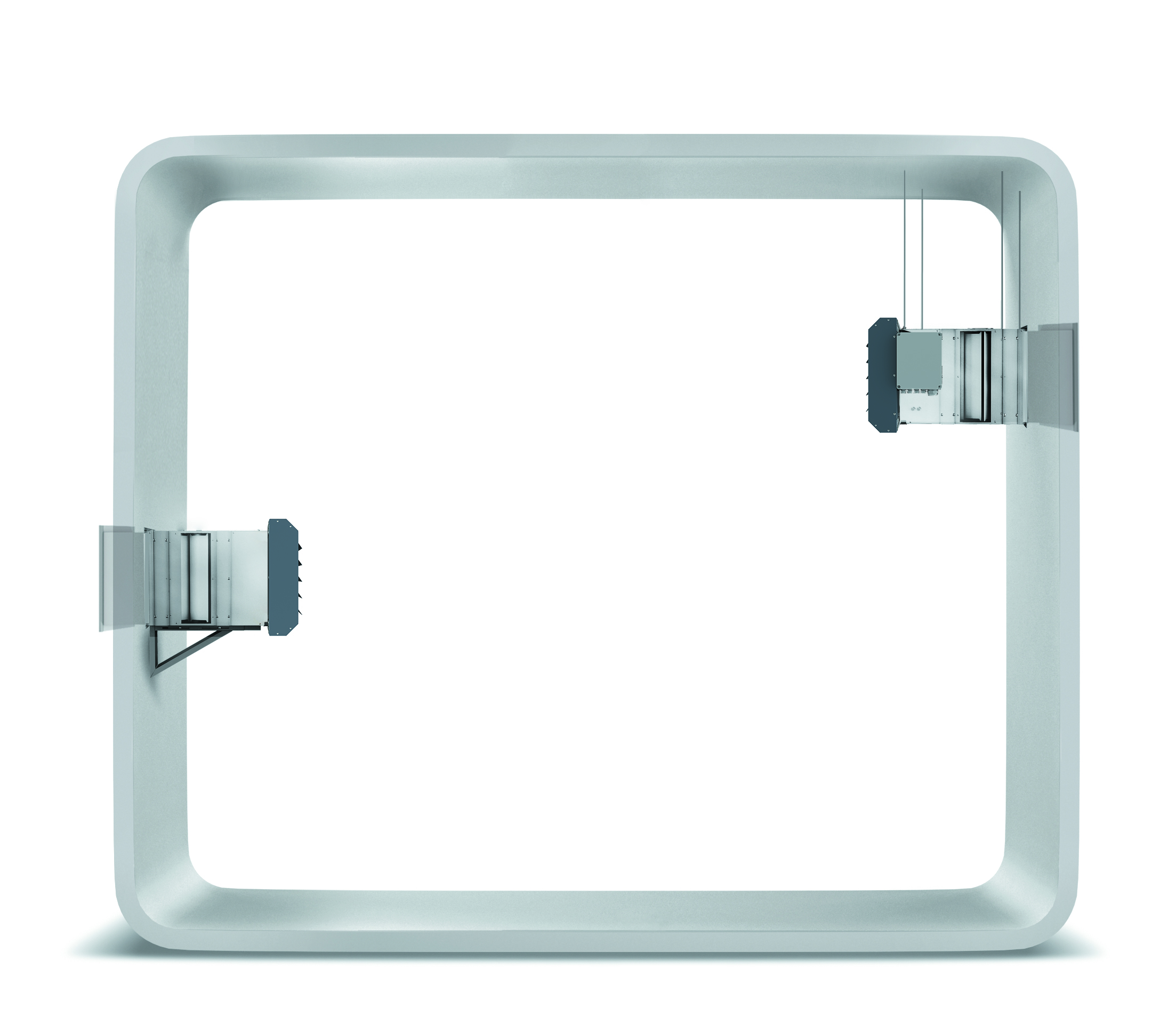

Nagrzewnice elektryczne LEO EL BMS z komorami mieszania KM EL mogą być montowane do ścian przy pomocy konsoli montażowej KM lub szpilek montażowych.

km

Elemente suplimentare pentru montarea KM EL + LEO EL BMS sunt:

  • Suruburi — permit montarea pe tavan.
  • Suporturi de montare - permit montarea pe peretii verticali.

Va rugam regasiti mai jos cateva instructiuni pentru montaj:

km

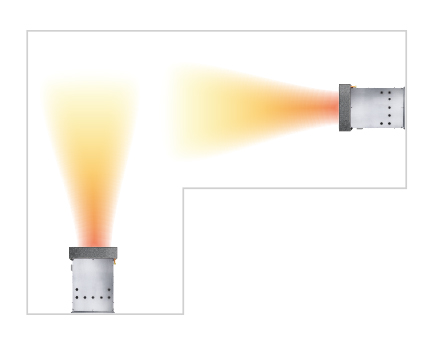

 Distributia constanta a aerului trebuie asigurata in intreaga incapere..

km

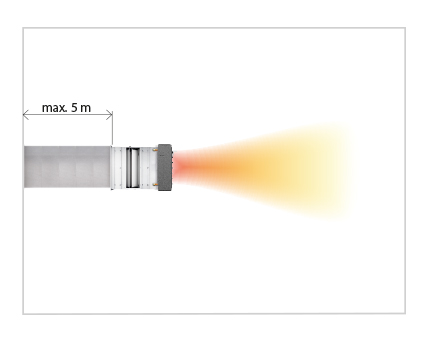

Nu se recomanda alimentarea cu aer proaspat prin tubulatura care
permite pierderi de presiune. Acest lucru poate duce la o scadere
semnificativa a performantei.

km

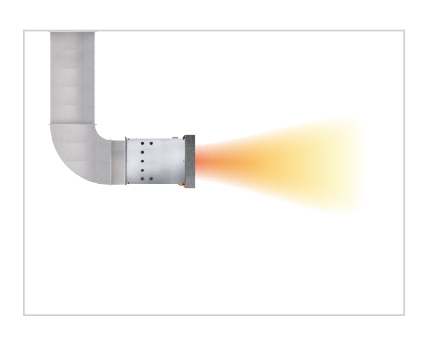

Este permisa admisia de aer proaspat in echipament prin canale directe.

km

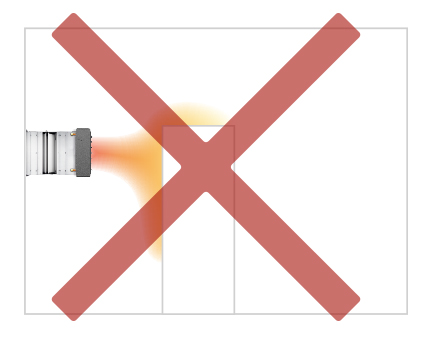

 Obiectele de mari dimensiuni nu trebuie sa limiteze fluxul de aer al aerotermei.

km

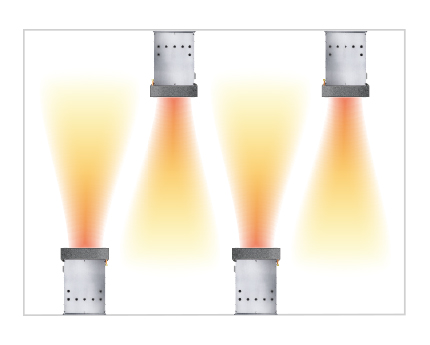

 Aerotermele instalate pe pereti opusi trebuie suprapuse.

km

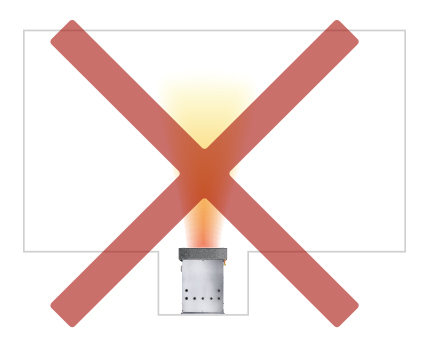

Aerotermele trebuie instalate astfel incat sa se asigure aerul proaspat din
jurul unitatii.

UVO H este grupul de ventilatoare de acoperis cu evacuare orizontala de aer. Ele sunt destinate ventilatiei in cladirile publice si orizontale. Principala lor functie este de a indeparta impuritatile din incapere.

Combinate cu LEO si KM creeaza un sistem complet de ventilatie mecanica.
