KM


Parametri de baza:

Putere termica: 6 - 87 kW
Debit de aer: 300 - 6500 m3/h
Masa: 24,0 - 73,7 kg
Carcasa: otel + aluminiu
Culoare: gri


   Descriere scurta:

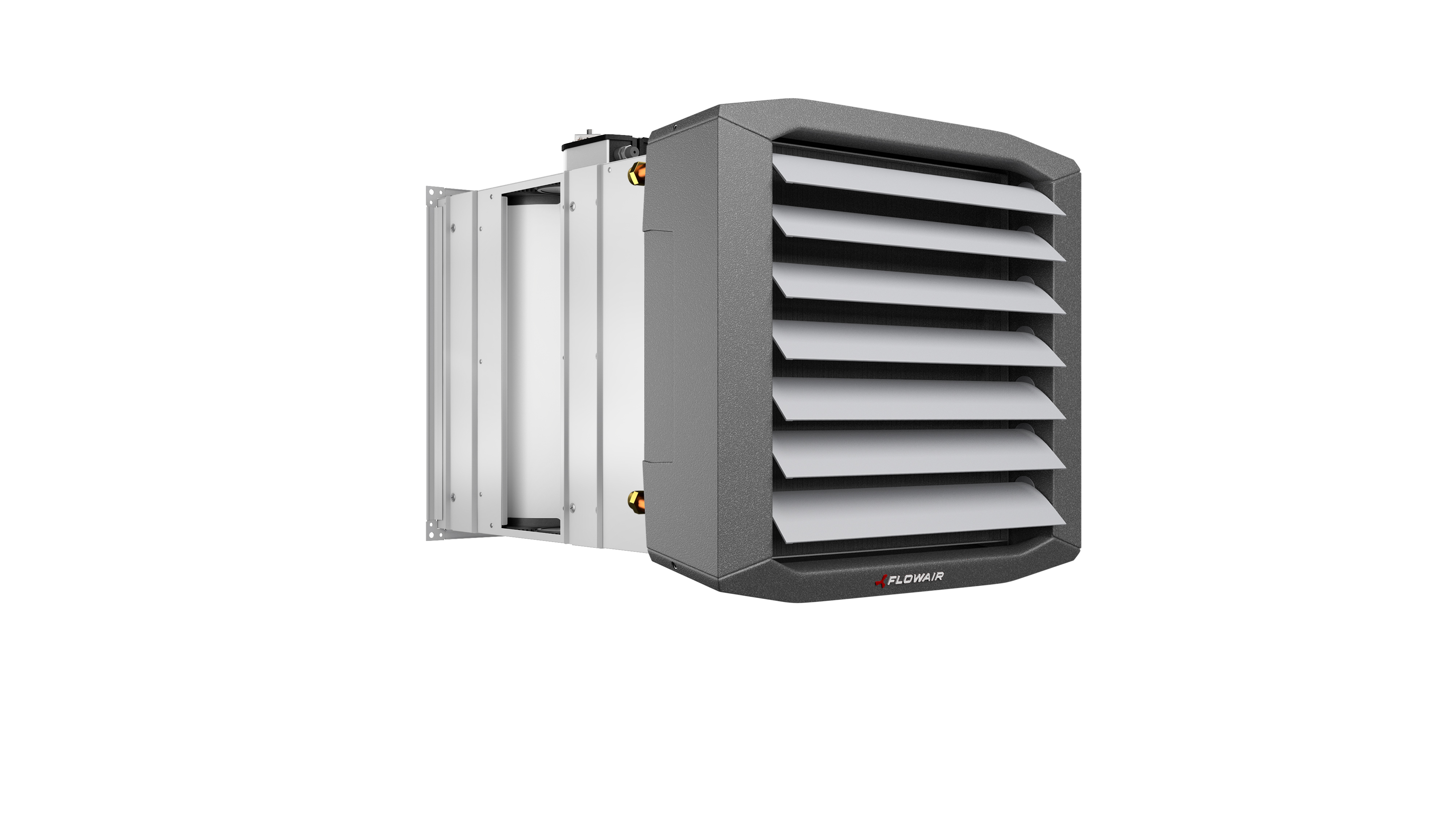

Camera de amestec KM este proiectata pentru a functiona impreuna cu aerotermele LEO. Livreaza aer proaspat (extern). In functie de cerinte, fluxul de aer poate fi incalzit de schimbatorul de caldura si apoi directionat in interiorul incaperii. Camera de amestec este dotata cu 3 racorduri de aer: 2 pentru aerul recirculat si 1 pentru aerul proaspat. Este posibil un reglaj fin al deschiderii clapetelor de la 0 la 100%. Datorita acestui lucru, este posibil sa recuperam caldura prin recirculare.

KM este disponibila in 3 variante: KM S, KM L i KM XL.

KM cu ventilatoarele de acoperis UVO si sistemul de control KM permite crearea unui sistem complet de ventilatie mecanic. Mai multe informatii despre solutii complete de incalzire si ventilatie sunt disponibile in sectiunea SISTEME FLOWAIR.

.



   Scop:

Aerotermele LEO impreuna cu camera de amestec KM sunt recomandate pentru cladiri de volum mare, precum hale industriale, depozite, centre comerciale etc.



   Sistem de control:

Sistem de control pentru KM -  asigura control complet pentru KM + LEO



   Tehnologie/inovatie/beneficii:

Constructie - modulara (in 3 sectiuni) care face posibila instalarea unitatii in configurari variate. Aceasta solutie ofera optiuni diferite de instalare.

Carcasa aerotermei este construita dintr-un material usor si rezistent - EPP polipropilena expandata.

Unitatea este dotată în mod standard cu filtru grosier 80% (PN-EN ISO 16890-1E) instalat pe intrarea aerului. Poziția sa determină filtrarea aerului proaspăt sau a aerului proaspăt și a recirculării.

.

Specificatii LEO S + KM S

  LEO S1 + KM S LEO S2 + KM S LEO S3 + KM S
Treapta III II I III II I III II I
Debit maxim de aer [m3/h] 1200 850 550 1100 800 500 1000 700 450
Alimentare electrica [V/Hz] 230/50
Consum maxim de curent  [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3
Putere consumata [W] 120 90 70 130 90 70 130 90 70
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)]* 71,4 65,8 59 71,4 65,8 59 71,4 65,8 59
Nivel maxim de presiune acustica 5m [dB(A)]** 56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9
Raza fluxului de aer izoterm orizontal [m]*** 8 6 4 7,5 5,5 3,5 7 5 3
Raza fluxului de aer non-izoterm[m]**** 3,4 2,6 1,8 3,2 2,4 1,7 2,9 2,2 1,5
Putere maxima consumata (70/50/16oC) [kW] 3,1 7,2 8,3
Temperatura maxima agent termic [oC] 120
Presiune maxima de operare [MPa] 1,6
Racorduri [”] ½
Tip de carcasa EPP - poliprolipelna expandata
Culoare Gri (RAL 9007)
Utilizare  Interior
Temperatura maxima de operare  [oC] 60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 25,9 26,8 27,9
Greutatea unitatii umplute cu apa [kg] 26,6 28 29,3

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s

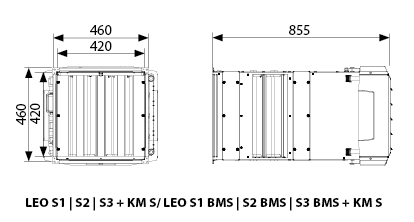

Dimensiuni principale LEO S + KM S

 Wymiary LEO S z KM S

Specificatii  LEO L + KM L

  LEO L1 + KM L LEO L2 + KM L LEO L3 + KM L
Treapta III II I III II I III II I
Debit maxim de aer [m3/h] 2600 1600 800 2400 1500 700 2250 1350 600
Alimentare electrica  [V/Hz] 230/50
Consum maxim de curent [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6
Putere consumata [W] 330 240 120 340 240 120 340 240 120
IP / Clasa de izolare 54/F
Nivelul presiunii acustice[dB(A)]* 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2
Nivel maxim de presiune acustica 5m [dB(A)]** 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1
Raza fluxului de aer izoterm orizontal [m]*** 14,5 9 4,5 13,5 8,5 4 12,5 7,5 3,5
Raza fluxului de aer non-izoterm [m]**** 5,3 3,5 2 5 3,3 1,8 4,7 3 1,6
Putere maxima consumata (70/50/16oC) [kW] 9,1 14,4 19,5
Temperatura maxima agent termic [oC] 120
Presiune maxima de operare [MPa] 1,6
Racorduri [”] ¾
Tip de carcasa EPP - poliprolipelna expandata
Culoare Gri (RAL 9007)
Utilizare  Interior
Temperatura maxima de operare  [oC] 60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 34,3 35,5 37,8
Greutatea unitatii umplute cu apa [kg] 35,3 37,5 40,5

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s

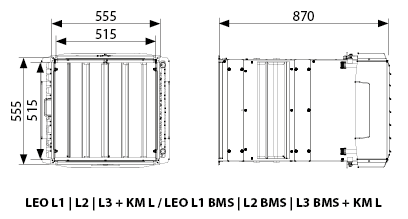

Dimensiuni principale LEO L + KM L

 Wymiary LEO L z KM L

Specificatii  LEO XL + KM XL

  LEO XL2 + KM XL LEO XL3 + KM XL
Treapta III II I III II I
Debit maxim de aer [m3/h] 3700 2700 1600 3100 2200 1300
Alimentare electrica  [V/Hz] 230/50
Consum maxim de curent [A] 2,3 1,8 1,4 2,4 1,8 1,4
Putere consumata [W] 520 370 270 550 370 270
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)] 82,6 76,2 67,8 82,6 76,2 67,8
Nivel maxim de presiune acustica 5m [dB(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Raza fluxului de aer izoterm orizontal [m]*** 16,5 12 7 14 10 6
Raza fluxului de aer non-izoterm [m]**** 5,8 4,4 2,9 4,9 3,7 2,4
Putere maxima consumata (70/50/16oC) [kW] 27,4 33
Temperatura maxima agent termic [oC] 120
Presiune maxima de operare [MPa] 1,6
Racorduri [”] ¾
Tip de carcasa EPP - poliprolipelna expandata
Culoare Gri (RAL 9007)
Utilizare  Interior
Temperatura maxima de operare  [oC] 60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 53,6 57,9
Greutatea unitatii umplute cu apa [kg] 56,3 62

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s

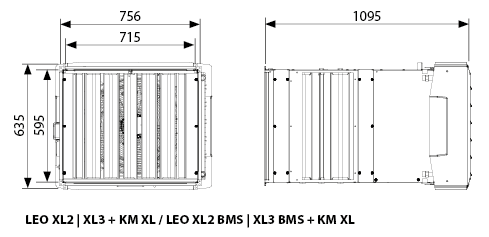

Dimensiuni principale LEO XL + KM XL

 Wymiary LEO XL z KM XL

Pentru a calcula puterea termica a echipamentelor, va rugam utilizati programul de mai jos.

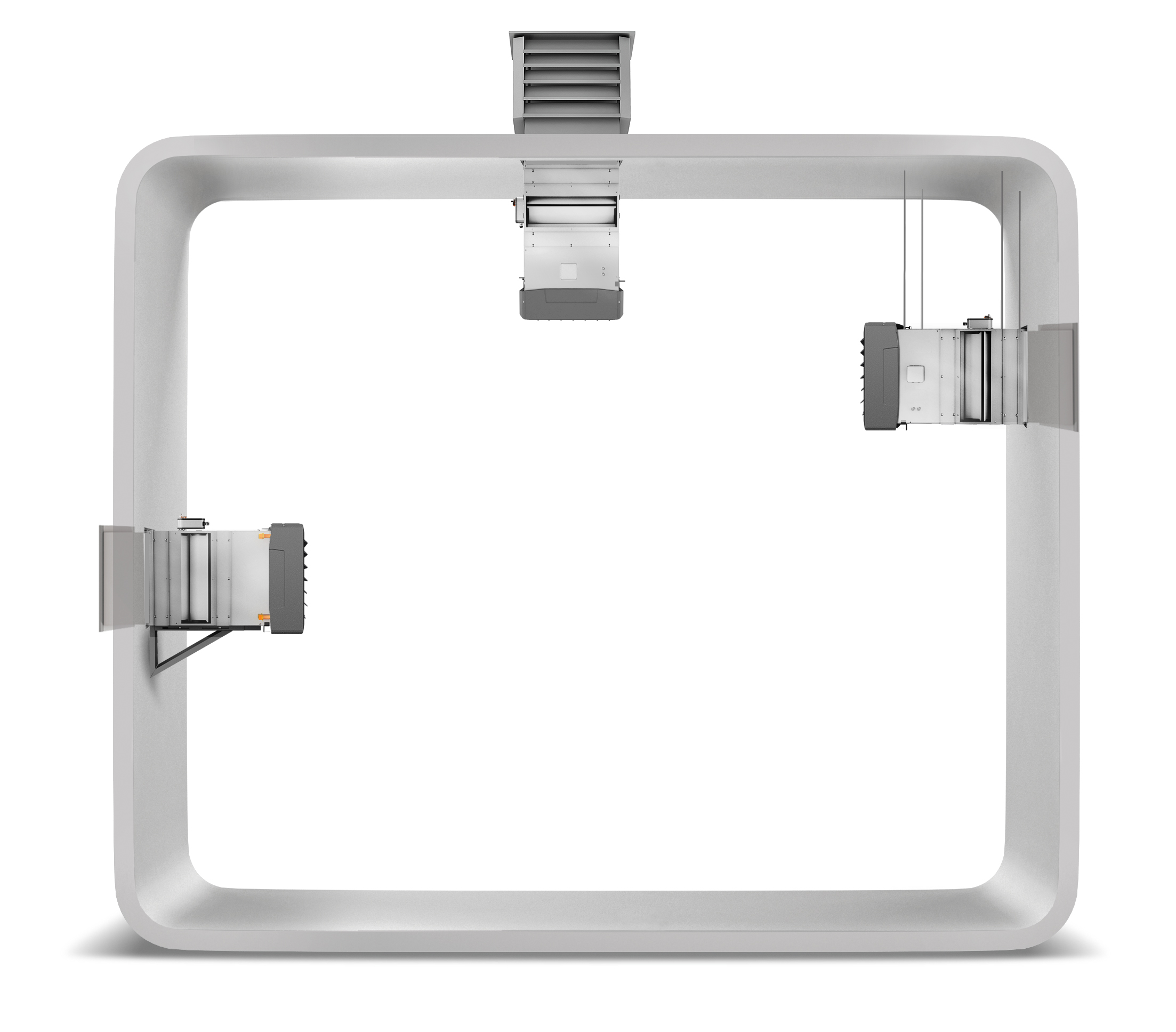

Aparatele de incalzire si ventilatie KM + LEO pot fi montate pe pereti sau suspendate in orice pozitie. In livrarea standard, echipametul este echipat cu suporti ce permit instalarea sub tavan folosind tije filetate.

km

Elemente suplimentare pentru montarea KM + LEO sunt:

  • Suruburi — permit montarea pe tavan.
  • Suporturi de montare - permit montarea pe peretii verticali.
  • Racorduri flexibile - faciliteaza instalarea dispozitivului pentru admisia aerului sau instalarea ulterioara si impiedica transmiterea eventualelor vibratii.

Va rugam regasiti mai jos cateva instructiuni pentru montaj:

km

  Distributia constanta a aerului trebuie asigurata in intreaga incapere.

km

Nu se recomanda alimentarea cu aer proaspat prin tubulatura care
permite pierderi de presiune. Acest lucru poate duce la o scadere
semnificativa a performantei.

km

  Este permisa admisia de aer proaspat in echipament prin canale directe.

km

Obiectele de mari dimensiuni nu trebuie sa limiteze
fluxul de aer al aerotermei.

km

 Aerotermele instalate pe pereti opusi trebuie suprapuse.

km

Aerotermele trebuie instalate astfel incat sa se asigure
aerul proaspat din jurul unitatii.

UVO H este grupul de ventilatoare de acoperis cu evacuare orizontala de aer. Ele sunt destinate ventilatiei in cladirile publice si orizontale. Principala lor functie este de a indeparta impuritatile din incapere.

Combinate cu LEO si KM creeaza un sistem complet de ventilatie mecanica.
