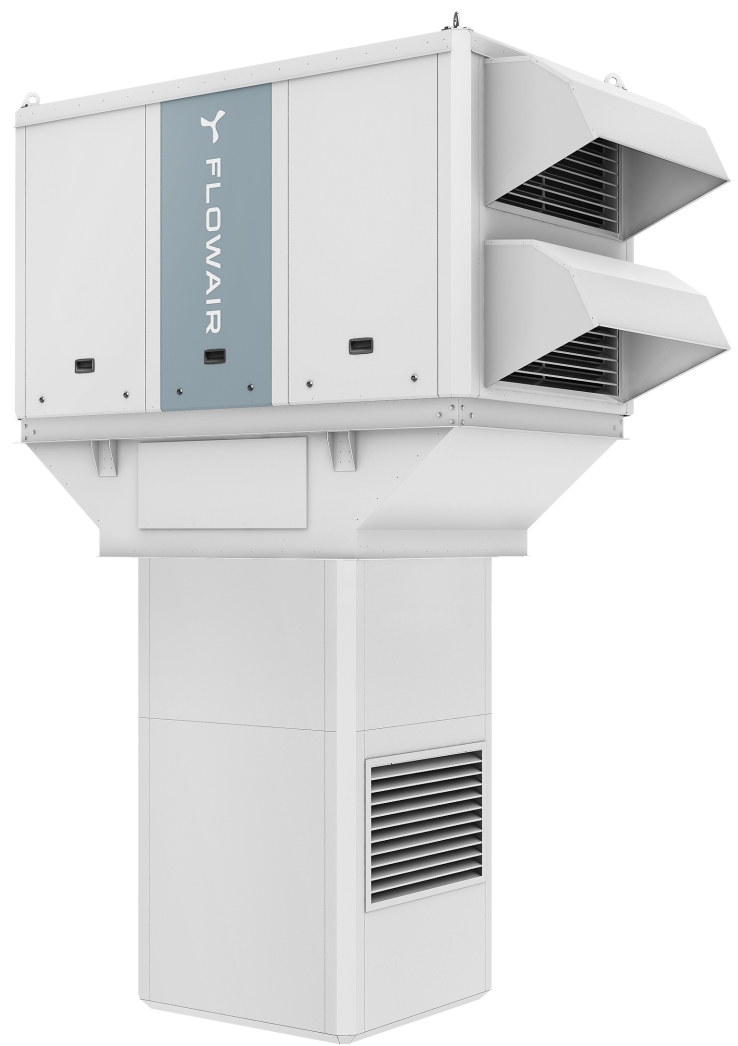

Cube R8 cu difuzor turbiolar


Parametri de baza:

Debit de aer: la 8000 m3/h
Debit de aer proaspat conform Ecodesign la 8000 m3/h
Eficienta recuperarii de caldura conform Ecodesign: 73,1%

Putere termica: 20-181 kW
Variante disponibile: N, W, E, G
Masa: 770 kg



   Descriere scurta:

Echipamentul compact Cube R8 asigura incalzire si ventilatie cu recuperare de caldura. In plus, Cube R8 dispune de adaptor pentru acoperis, difuzor turbionar si intrerupator. Schimbator de caldura rotativ, rezistenta electrica si sistem de control Siemens Climatix intr-o singura carcasa! Unitatea este echipata cu un sistem de recuperare a caldurii foarte eficient, intrunind astfel cerintele  reglementarii Ecoproject 2018. Cube R8 poate fi echipat cu schimbator de caldura cu pompa de circulatie si valva cu trei cai, rezistenta electrica sau arzator pe gaz.

Variante disponibile:

Cube R 8 - W / NW
  1 2   3   4
1 schimbator de caldura rotativ
2 debit de aer: 8-21 [mii m3/h]
3  variante disponibile:

N - fara schimbator de caldura
W - cu schimbator de caldura pe apa
E - cu rezistente electrice
G - cu schimbator de caldura pe gaz
4 Baza cu adaptor pentru acoperis si difuzor turbionar

Manerele pentru transport si baza autoportanta asigura transport si montaj usor. In plus, izolatia din vata minerala de 50 mm asigura pierderi minime de caldura si o functionare silentioasa.



   Scop:

Multiplele optiuni si variante de montaj impreuna cu presiunea ridicata de evacuare garanteaza utilizarea intr-o gama larga de proiecte.

Unitatile Cube sunt alegerea ideala pentru centrele comerciale, centre logistice, spatii industriale, benzinarii si supermarketuri.
Utilizarea compresorului cu inverter in structura lui Cube 20 face posibila utilizarea acestuia in birouri si institutii cu multe incaperi.



   Sistem de control:

Fiecare rooftop Cube este echipat cu sistem de control Siemens Climatix cu sensor de temperatura.

vezi mai mult



   Tehnologie/inovatie/beneficii:

Utilizarea ventilatoarelor EC asigura un consum redus de energie si permite obtinerea unei eficiente ridicate catre instalatia cu tubulatura.

Schimbatorul de caldura rotativ intern. Nu este necesara utilizarea unui modul extern. Recuperare eficienta a caldurii intr-o carcasa compacta.

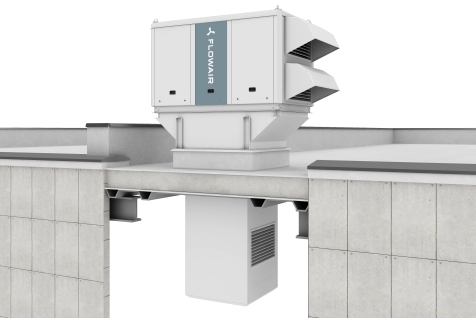

Baza pentru acoperis cu adaptor si difuzor turbionar permite montarea direct pe acoperis fara a fi nevoie de tubulatura.

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.

Carcasa - izolatia din vata minerala de 50 mm asigura functionare silentioasa si pierderi minime de caldura.

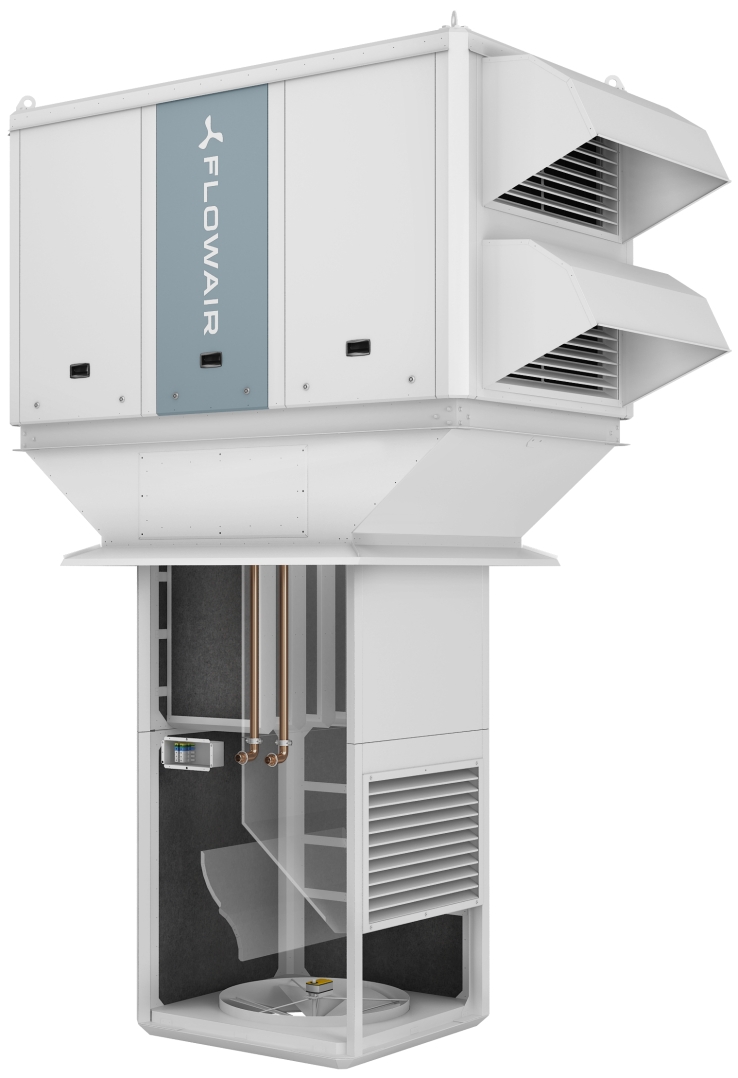

Montare cu difuzor turbionar

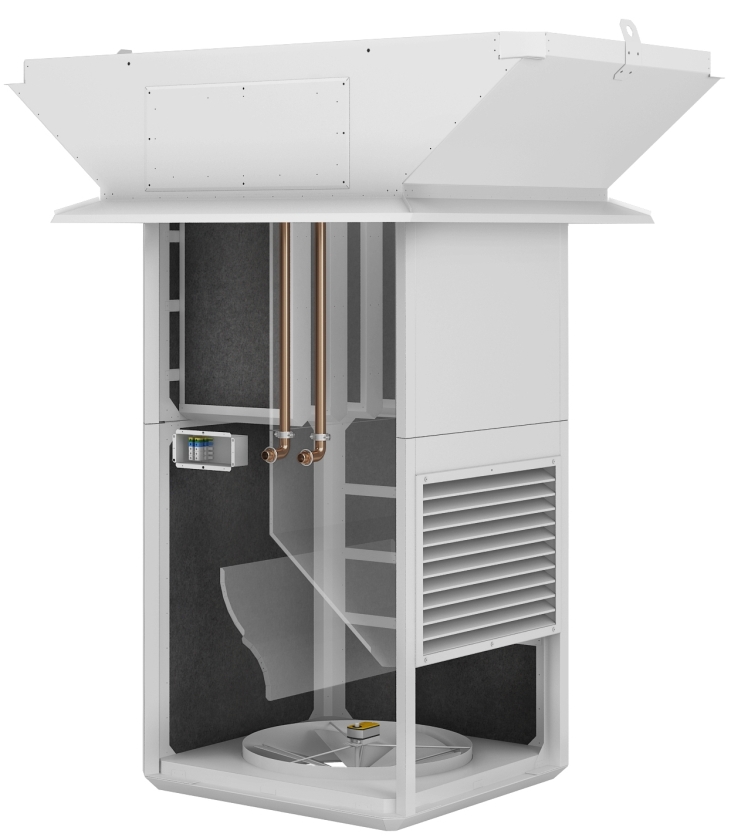

Baza pentru acoperis cu adaptor si difuzor turbionar. Asigura un schimb de aer direct intre spatiul interior si mediul extern.

Pasul 1.
Pregatirea acoperisului.

Krok 1 - Przygotowanie podkonstrukcji

Pasul 2.
Montarea bazei cu difuzorul incorporat.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

Este posibila ajustarea lungimii adaptorului conform grosimii acoperisului.
