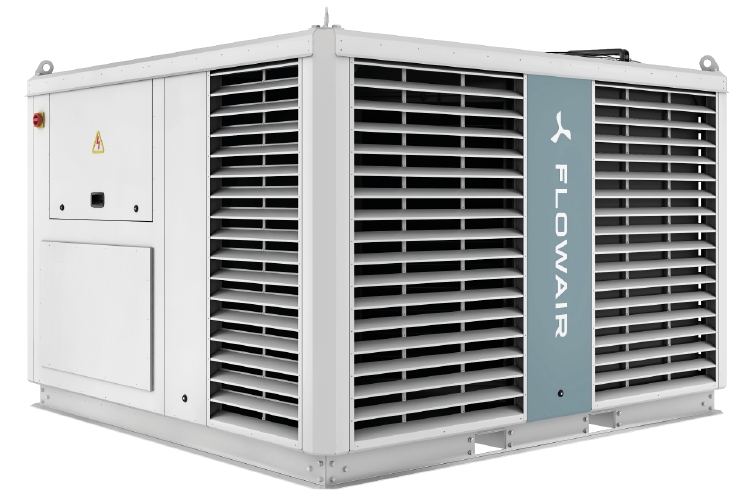

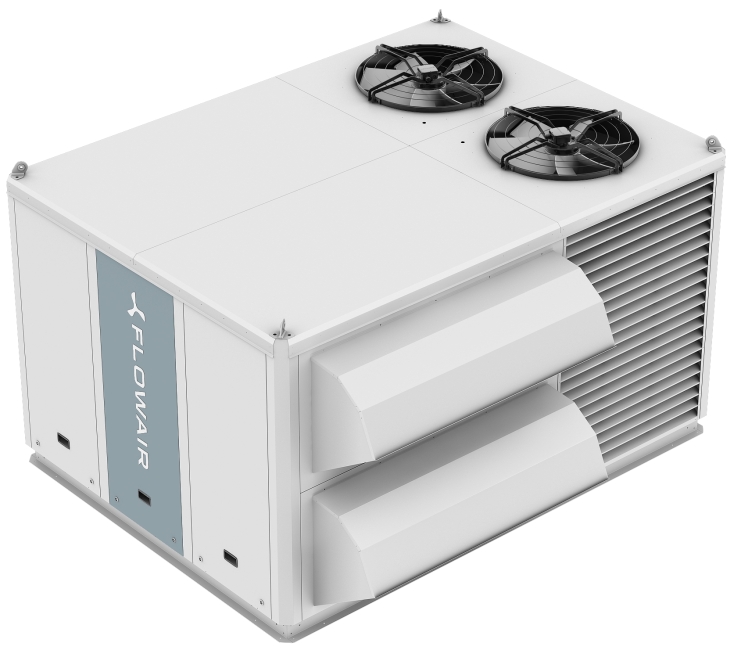

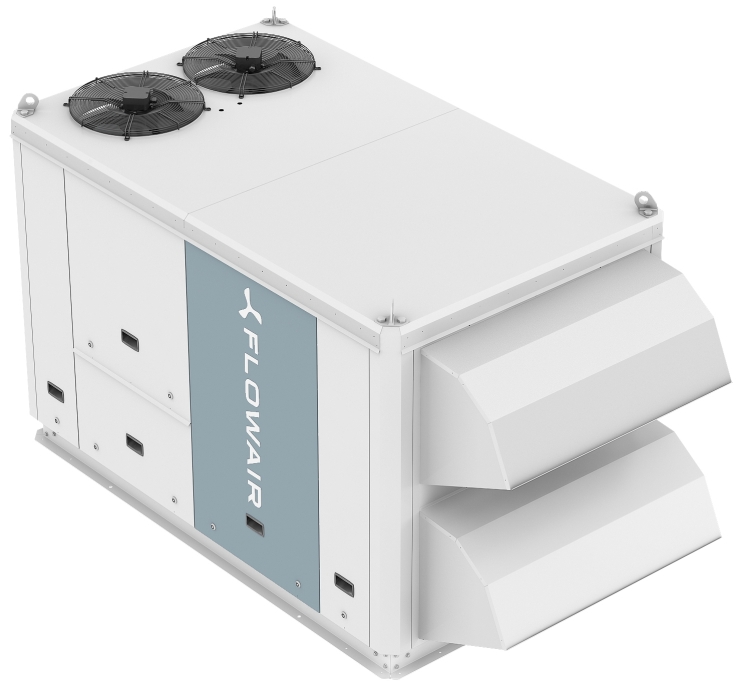

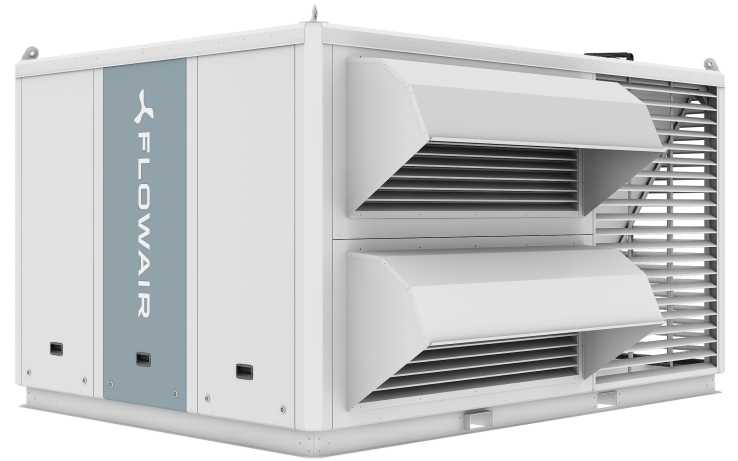

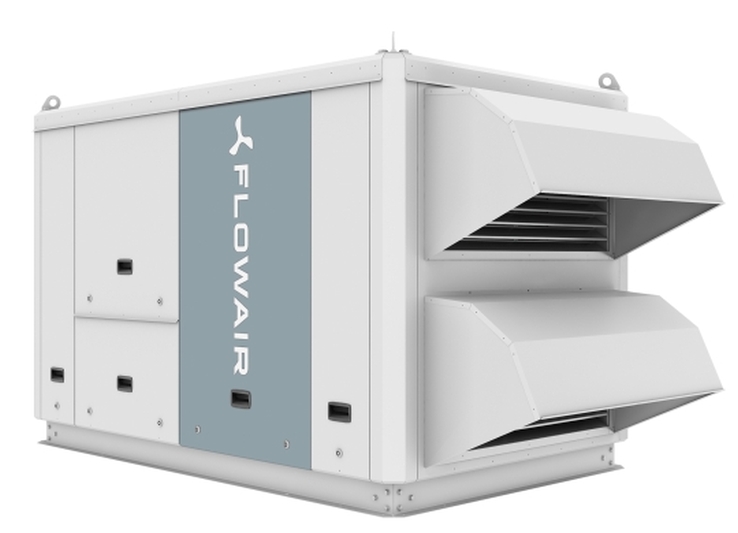

Cube 20-100


Основные параметры:

Мощность охлаждения: до 100 кВт
Производительность: до 21 000 м3
Максимальная производительность свежего воздуха: до 20000 м3
КПД рекуперации тепла: более 73,0%
Тепловая мощность: 20-167 кВт
Доступные варианты: N, W, E, G
Вес: 615 - 1870 кг

   Краткая характеристика:

Агрегаты Cube 20-100 обеспечивают комплексную обработку воздуха: охлажление, отопление и вентиляцию с рекуперацией тепла.  Один корпус содеражит охлаждающий агрегат, роторный теплообменник, воздухонагреватель и систему автоматики Siemens Climatix. Аппараты оснащены системой рекуперации тепла высокой эффекивности и вентиляторами  EC, которые обеспечивают низкое потребление энергии и позволяют настроить производительность аппаратов в зависимости от канальной системы. Агрегаты Cube 20 -100 могут быть оснащены  водяным воздухонагревателем с реверсивным тепловым насосом и 3-ходовым клапаном, электрическим воздухонагревателем, функцией реверсивного теплового насоса с элексртическим или газовым воздухонагревателем..

Доступные варианты:

Cube 20 - R W
  1   2 3
1 номинальная мощность охлаждения: 20-100 [кВт]
2 рекуперация тепла: R - роторный теплообменник
3 возможные версии:

N - без дополнительного воздухонагревателя
W - с водяным теплообменником
E -  с электрическим воздухонагревателем
EHP - с функцией реверсивного насоса и электрическим воздухонагревателем
G - с газовым воздухонагревателем

 Компактная конструкция, транспортные держатели и отверствия, а также самонесущая рама облегчают транспортировку и обеспечивают быструю установку, а применение минеральной ваты. 50 мм снижает теплопотери и уровень акустической нагрузки.



Заполните анкету для подбора агрегатов Cube:





   Предназначение:

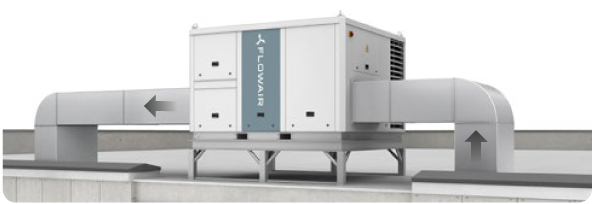

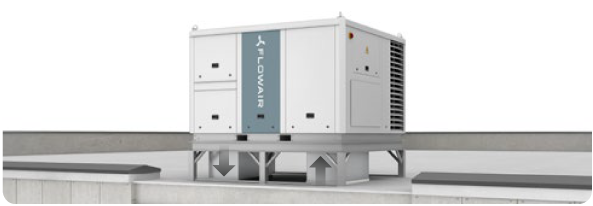

Широкий типоразмер вместе с разными возможностями установки и высоким свободным напором гарантируют разные возможности применения.Агрегаты Cube идеально подходят для торговых центров, логистических центров, промышленных объектов, объектов общественного назначения, запровочных станциий или магазинов. Применение инверторного компрессора в агрегате Cube 20 позволяет установливать оборудование в офисах и разного типа объектах с большим количеством помешений.



   Автоматика:

Руфтопы Cube в стандарте оснащены системой автоматики Siemens Climatix с комнатным контроллером и комплектной системой для измерения и управления.

узнайте больше



   Технологии / Инновации / Преимущества:

Система охлаждения - применение инверторного компрессора или компрессоров с системе тандем позволяет регулировать мощность в зависимости от текущей потребности.

Вентиляторы EC - сбережение электрической энергии и возможность плавных настроек производительности канальной установки.

Роторный  теплообменник – встроенный внутри аппарата, без необходимости применения внешний модуль, обеспечивает рекуперацию тепла при компактной конструкции

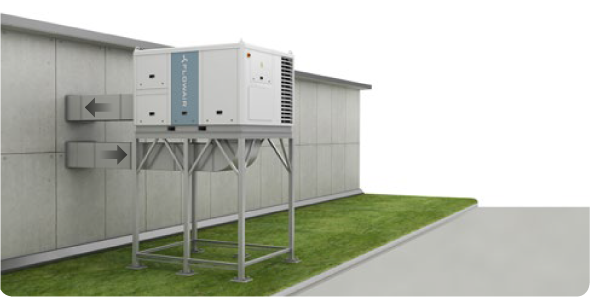

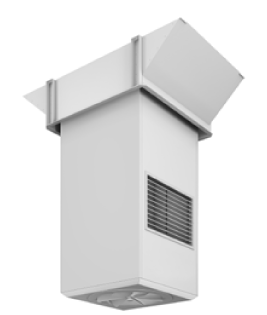

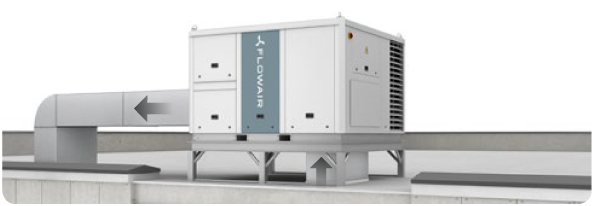

Подставка с крышным переходом и осевым нагнетателем – позволяет поставить наружной воздух непосредственно в помещение, без канальной установки.

Транспортные держатели – находятся в верхней части аппарата, позволяют быстро поднимать его без необходимости применения траверса.

Корпус – изоляция минеральной шерстью 50мм обеспечивает тихую работу и минимальные теплопотери.



Технические параметры Cube 20-100

    Cube 20 Cube 40 Cube 60 Cube 80
Cube 100 (******)
Охлаждение Номинальная мощность охлаждения [кВт]  20 40 60 80
Мощность охлаждения [кВт]* 21,1 37,5 65,1 75,2
Коэффициент EER* 3,19 2,93 3,08 3,25
Реверсивный тепловой насос Мощность отопления [кВт]* 24,2 43,8 71,4 81,9
Коэффициент COP* 4,07 4,13 4,03 4,22
Мощность охлаждения  [кВт]* 19,9 38,7 67 77,5
Коэффициент EER* 3,09 3,09 3,24 3,41
Компресоор Тип компрессора scroll (инвертный) scroll (система тандем) scroll (мультисистемный) scroll (мультисистемный)
Количество компрессоров 1 2 2 2
Количество систем охлаждения 1 1 2 2
Водяной воздухонагреватель Тепловая мощность [кВт]** 55 74 138 157
Количество рядов теплообменника 2 2 2 2
Патрубки [“] наружная
резьба, 1,25
наружная
резьба, 1,25
наружная
резьба, 1,25
наружная
резьба, 1,5
Падение давления [кПа] 0 (встроенный рециркуляционный насос)
Электрический воздухонагреватель Тепловая мощность [кВт] 25 25 индивидуальный подбор
Потребление тока [A] 36 36
Ступени обогрева 3 3
Производительность Номинальная производительность для свободного напора 350 Па [м3/ч]  5000 8000 16000 20000
Номинальная производительность для свободного напора 0 Па [м3/ч]  5750 8800 17500 24000
Минимальная производительность в режиме отопления [м3/ч] 1000 1600 3200 4000
Минимальная производительность в режиме охлаждения [м3/ч] 2500 4000 8000 10000
Рекуперация тепла Производительность для свежего воздуха [м3/ч]  до 5 000 до 5 000 до 11 000 до 13 000 (15 000)****
Тип теплообменника осевой осевой осевой осевой
КПД рекуперации тепла для Ecodesign [%]*** 73,2 73,2 73,2 73,2 (73,0)(****)
Мощность рекуперации тепла для Ecodesign [кВт]*** 24,6 24,6 53,9 63,7 (73,0)(****)
Вентиляторы Приточный вентилятор радиальный EC, 1 шт. радиальный EC, 2 шт.
Вытяжной вентилятор радиальный EC, 1 шт. радиальный EC, 2 шт.
Вентилятор испарителя осевой AC, 2 шт. осевой AC, 1 шт. осевой AC, 2 шт. осевой AC, 2 шт.
Конструкция Патрубки каналов [мм] приток: 900x500 приток: 900x500 приток: 1400x500 приток: 1500x500
вытяжка: 900x500 вытяжка: 900x500 вытяжка: 1400x500 вытяжка: 1500x500
Фильтры карманные, G4 карманные, G4 кассетные, G4 кассетные, G4
Потребление тока (запуск) [A] 22 (50) 27 (90) 59 (101) 76 (125)
Питание [В/Гц] 3x400/50 3x400/50 Hz 3x400/50 3x400/50
Цвет RAL 7047 RAL 7047 RAL 7047 RAL 7047
Вес агрегата [кг] 615 820 1350 1630 (1870****)
  • * Для условий:
    охлаждение: наружная температура: 35°C [TS], температура перед нагнетателем: 27°C [TS] / 19°C [TM]
  • обогрев: наружная температура 7°C [TS], 6°C [TM], температура перед нагнетателем: 20°C [TS]. TS - термометр сухой, TM - термометр влажный.
    EER нетто = мощность охлаждения нетто / общая потребляемая мощность. COP нетто =тепловая мощность нетто/ общая потребляемая мощность.
  • ** Для температуры теплоносителя 70/50°С и температуры воздуха 8°С.
  • *** Для разницы температуры приточного/ вытяжного воздуха 20К и сухого воздуха.
  • **** В случае применения внешнего модуля рекуперации тепла.
  • ***** Не предусматривает потребление тока опционального электрического нагревателя.
  • ****** Доступность по запросу.

Производитель оставляет за собой право изменять технические характеристики и конструктивные параметры устройства.

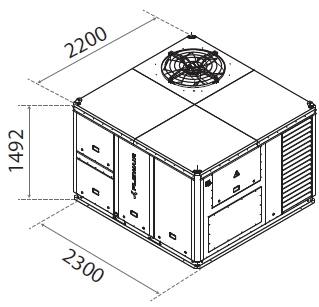

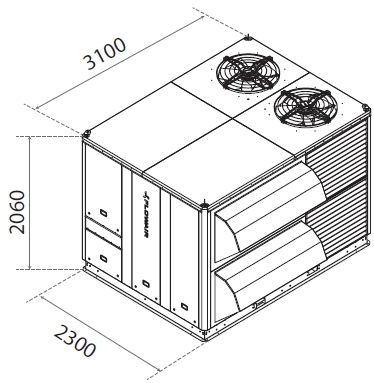

Габариты Cube 20-100

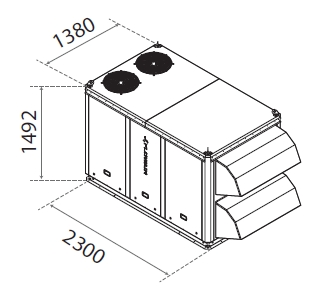

Cube 20

wymiary Cube 20

Cube 40

wymiary Cube 40

Cube 50-60

wymiary Cube 50-6

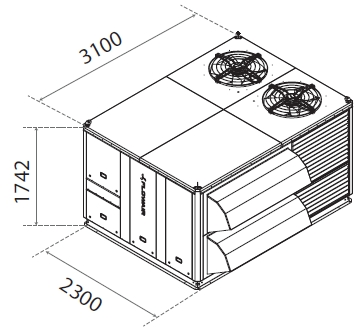

Cube 80-100

wymiary Cube 80-100

Тепловые мощности Cube 20

Cube 20
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  5000 м³/ч
0 88 3,87 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,58 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,41 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,30 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,19 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,02 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 2,97 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,86 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,75 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  4000 м³/ч
0 75 3,32 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,07 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,92 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,83 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,73 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,59 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,54 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,45 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,36 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33
  3500 м³/ч
0 69 3,02 54 60 2,62 47 51 2,22 40 42 1,83 33 34 2,93 27
5 63 2,79 56 55 2,40 49 46 2,01 42 37 1,62 35 29 2,52 29
8 60 2,66 57 52 2,27 50 43 1,88 43 34 1,49 36 26 2,28 30
10 58 2,57 58 50 2,19 51 41 1,80 44 32 1,41 37 25 2,13 30
12 56 2,49 59 48 2,10 52 39 1,72 45 31 1,33 37 23 1,97 31
15 54 2,36 60 45 1,98 53 36 1,59 46 28 1,21 38 20 1,74 32
16 53 2,31 60 44 1,93 53 36 1,55 46 27 1,17 39 19 1,66 32
18 51 2,23 61 42 1,85 54 34 1,47 47 25 1,09 39 17 1,51 33
20 49 2,15 62 40 1,77 54 32 1,39 47 23 1,01 40 16 1,36 33
  3000 м³/ч
0 61 2,70 57 53 2,35 50 46 1,99 42 38 1,64 35 30 2,62 28
5 57 2,50 59 49 2,15 51 41 1,80 44 33 1,45 36 26 2,26 30
8 54 2,38 60 46 2,03 52 38.5 1,69 45 31 1,34 37 24 2,04 31
10 52 2,30 60 45 1,96 53 37 1,61 45 29 1,27 38 22 1,91 31
12 51 2,22 61 43 1,88 54 35 1,54 46 27 1,19 39 20 1,77 32
15 48 2,11 62 40 1,77 54 33 1,43 47 25 1,09 39 18 1,56 33
16 47 2,07 62 40 1,73 55 32 1,39 47 24 1,05 40 17 1,49 33
18 45 2,00 63 38 1,66 55 30 1,32 48 23 0,98 40 16 1,36 33
20 44 1,92 63 36 1,59 56 29 1,25 48 21 0,91 41 14 1,22 34
  2000 м³/ч
0 45 1,99 63 40 1,74 55 34 1,48 47 28 1,22 39 22 1,94 31
5 42 1,85 64 36 1,59 56 31 1,34 48 25 1,08 40 19 1,67 32
8 40 1,76 64 34 1,51 57 29 1,25 49 23 1,00 41 18 1,52 33
10 39 1,70 66 33 1,45 58 27 1,20 50 22 0,95 41 16 1,41 33
12 37 1,64 66 32 1,39 58 26 1,14 50 21 0,89 42 15 1,31 34
15 35 1,56 67 30 1,31 59 24 1,06 51 19 0,81 42 13 1,16 35
16 35 1,53 67 29 1,28 59 24 1,04 51 18 0,79 43 13 1,11 35
18 34 1,48 68 28 1,23 60 23 0,98 51 17 0,73 43 12 1,01 35
20 32 1,42 68 27 1,18 60 21 0,93 52 16 0,68 43 11 0,91 36

Тепловые мощности Cube 40

Cube 40
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  V=8000 м³/ч
0 119 5,3 42 104 4,56 36 88 3,85 31 72 3,14 25 59 5,09 20
5 111 4,9 44 95 4,17 39 79 3,48 33 64 2,78 28 50 4,38 23
8 105 4,6 46 90 3,95 40 74 3,25 35 59 2,56 29 46 3,96 24
10 102 4,5 47 86 3,80 41 71 3,11 36 56 2,42 30 42 3,68 25
12 98 4,3 48 83 3,65 42 68 2,96 37 52 2,28 31 39 3,41 26
15 93 4,1 49 78 3,43 44 63 2,75 38 47 2,07 32 35 3,00 28
16 92 4,0 50 77 3,36 44 61 2,68 39 46 2,00 33 33 2,87 28
18 88 3,9 51 73 3,21 45 58 2,54 40 43 1,85 34 30 2,60 29
20 85 3,7 52 70 3,07 46 55 2,40 40 39 1,72 35 27 2,33 30
  7000 м³/ч
0 110 4,8 44 95 4,19 38 81 3,54 32 66 2,89 26 54 4,68 21
5 101 4,5 46 87 3,83 40 73 3,20 35 59 2,56 29 46 4,02 24
8 97 4,3 48 83 3,63 42 68 2,99 36 54 2,36 30 42 3,64 25
10 94 4,1 49 79 3,49 43 65 2,86 37 51 2,22 31 39 3,38 26
12 90 4,0 50 76 3,35 44 62 2,73 38 48 2,10 32 36 3,13 27
15 86 3,8 51 72 3,15 45 58 2,53 39 44 1,90 33 32 2,76 28
16 84 3,7 51 70 3,09 46 56 2,46 40 42 1,84 34 30 2,64 29
18 81 3,6 52 67 2,95 47 53 2,33 41 39 1,71 35 28 2,39 30
20 78 3,4 53 64 2,82 47 50 2,20 42 36 1,58 36 25 2,15 31
  6000 м³/ч
0 99 4,4 46 86 3,79 40 73 3,20 34 60 2,62 28 49 4,23 23
5 92 4,0 48 79 3,47 42 66 2,89 36 53 2,32 30 42 3,64 25
8 87 3,9 50 75 3,28 44 62 2,71 38 49 2,14 31 38 3,29 26
10 85 3,7 51 72 3,16 45 59 2,59 38 46 2,02 32 35 3,06 27
12 82 3,6 52 69 3,03 45 56 2,47 39 44 1,90 33 33 2,84 28
15 77 3,4 53 65 2,85 47 52 2,29 41 40 1,73 34 29 2,50 29
16 76 3,4 53 64 2,79 47 51 2,23 41 38 1,67 35 28 2,39 30
18 73 3,2 54 61 2,67 48 48 2,12 42 36 1,55 36 25 2,17 30
20 71 3,1 55 58 2,56 49 46 2,00 43 33 1,44 36 22 1,95 31
  V=5000 м³/ч
0 88 3,9 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,6 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,4 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,3 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,2 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,0 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 3,0 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,9 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,8 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  V=4000 м³/ч
0 75 3,3 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,1 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,9 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,8 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,7 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,6 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,5 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,5 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,4 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33

Тепловые мощности Cube 60

Cube 60
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  16000 м³/ч
0 220 9,68 38 191 8,40 33 163 7,12 28 134 5,84 23 108 9,41 19
5 203 8,97 41 175 7,70 36 147 6,44 31 119 5,17 26 93 8,11 22
8 194 8,55 43 166 7,29 38 138 6,03 33 109 4,77 28 85 7,35 23
10 188 8,27 44 160 7,02 39 132 5,77 34 104 4,52 29 79 6,84 24
12 181 8,00 45 154 6,75 40 126 5,50 35 98 4,26 30 73 6,34 25
15 172 7,59 47 145 6,35 42 117 5,11 36 89 3,87 31 64 5,60 27
16 169 7,45 47 142 6,22 42 114 4,98 37 86 3,74 32 62 5,35 27
18 163 7,18 48 136 5,95 43 108 4,72 38 80 3,49 33 56 4,86 28
20 157 6,92 49 130 5,70 44 102 4,47 39 74 3,23 34 50 4,37 29
  14000 м³/ч
0 202 8,92 40 176 7,74 35 150 6,56 30 124 5,39 25 100 8,67 20
5 187 8,26 43 162 7,10 38 136 5,94 32 109 4,77 27 86 7,48 22
8 179 7,87 45 153 6,72 39 127 5,56 34 101 4,41 29 78 6,77 24
10 173 7,62 46 147 6,47 40 122 5,32 35 96 4,17 30 73 6,31 25
12 167 7,36 47 142 6,22 41 116 5,08 36 90 3,93 31 67 5,85 26
15 159 6,99 48 133 5,85 43 108 4,72 38 82 3,58 32 59 5,16 28
16 156 6,86 49 130 5,73 43 105 4,60 38 79 3,46 33 57 4,93 28
18 150 6,62 50 125 5,49 45 100 4,36 39 74 3,22 34 52 4,48 29
20 145 6,37 51 120 5,25 46 94 4,12 40 69 2,99 35 46 4,03 30
  12000 м³/ч
0 184 8,10 43 160 7,03 37 136 5,96 32 112 4,90 26 91 7,87 21
5 170 7,50 45 147 6,45 40 123 5,39 34 100 4,34 29 78 6,79 24
8 162 7,14 47 139 6,10 41 115 5,06 36 92 4,01 30 71 6,15 25
10 157 6,91 48 134 5,87 42 110 4,84 37 87 3,79 31 66 5,73 26
12 152 6,68 49 129 5,65 43 105 4,61 38 82 3,57 32 61 5,31 27
15 144 6,34 50 121 5,32 45 98 4,29 39 75 3,25 33 54 4,69 28
16 141 6,23 51 118 5,20 45 96 4,18 39 72 3,15 34 52 4,48 29
18 136 6,00 52 113 4,98 46 91 3,96 40 67 2,93 35 47 4,08 30
20 131 5,78 53 109 4,77 47 86 3,75 41 62 2,72 36 42 3,67 31
  10000 м³/ч
0 163 7,19 45 142 6,25 40 121 5,31 34 100 4,36 28 81 7,00 22
5 151 6,66 48 131 5,73 42 110 4,80 36 89 3,87 30 70 6,04 25
8 144 6,35 49 124 5,43 43 103 4,50 37 82 3,57 32 63 5,47 26
10 139 6,14 50 119 5,22 44 98 4,30 38 78 3,38 32 59 5,10 27
12 135 5,94 51 114 5,02 45 94 4,11 39 73 3,19 33 54 4,73 28
15 128 5,64 53 108 4,73 47 87 3,82 41 67 2,90 35 48 4,18 29
16 126 5,54 53 105 4,63 47 85 3,72 41 64 2,81 35 46 3,99 30
18 121 5,34 54 101 4,43 48 81 3,53 42 60 2,62 36 42 3,63 30
20 117 5,14 55 97 4,24 49 76 3,34 43 56 2,43 37 38 3,27 31
  8000 м³/ч
0 141 6,20 49 123 5,39 43 105 4,58 36 87 3,77 30 70 6,04 24
5 130 5,74 51 113 4,94 45 95 4,15 39 77 3,34 32 60 5,21 26
8 124 5,47 53 107 4,68 46 89 3,89 40 71 3,09 33 54 4,72 28
10 120 5,29 53 103 4,51 47 85 3,72 41 67 2,92 34 51 4,40 28
12 116 5,12 54 99 4,33 48 81 3,55 41 63 2,76 35 47 4,08 29
15 110 4,85 55 93 4,08 49 75 3,30 43 58 2,51 36 42 3,61 30
16 108 4,77 56 91 3,99 50 73 3,21 43 56 2,43 37 40 3,45 31
18 104 4,60 57 87 3,83 50 70 3,05 44 52 2,27 37 36 3,14 31
20 100 4,43 58 83 3,66 51 66 2,89 45 48 2,10 38 33 2,83 32

Тепловые мощности Cube 80 - 100

Cube 80 - 100
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  20000 м³/ч
0 251 11,06 35 218 9,59 30 186 8,12 26 153 6,65 21 124 10,74 17
5 232 10,24 38 200 8,79 33 168 7,34 29 135 5,89 24 107 9,26 20
8 221 9,76 40 189 8,32 35 157 6,88 31 125 5,44 26 97 8,39 22
10 214 9,45 41 182 8,01 36 150 6,58 32 118 5,14 27 90 7,81 23
12 207 9,13 42 175 7,71 38 143 6,27 33 111 4,85 28 83 7,24 24
15 197 8,67 44 165 7,25 39 133 5,83 35 101 4,40 30 74 6,38 26
16 193 8,51 44 162 7,10 40 130 5,68 35 98 4,25 30 70 6,10 26
18 186 8,21 46 155 6,80 41 123 5,39 36 91 3,96 32 64 5,54 27
20 179 7,90 47 148 6,50 42 116 5,09 37 84 3,67 33 57 4,98 29
  16000 м³/ч
0 220 9,68 38 191 8,40 33 163 7,12 28 134 5,84 23 108 9,41 19
5 203 8,97 41 175 7,70 36 147 6,44 31 119 5,17 26 93 8,11 22
8 194 8,55 43 166 7,29 38 138 6,03 33 109 4,77 28 85 7,35 23
10 188 8,27 44 160 7,02 39 132 5,77 34 104 4,52 29 79 6,84 24
12 181 8,00 45 154 6,75 40 126 5,50 35 98 4,26 30 73 6,34 25
15 172 7,59 47 145 6,35 42 117 5,11 36 89 3,87 31 64 5,60 27
16 169 7,45 47 142 6,22 42 114 4,98 37 86 3,74 32 62 5,35 27
18 163 7,18 48 136 5,95 43 108 4,72 38 80 3,49 33 56 4,86 28
20 157 6,92 49 130 5,70 44 102 4,47 39 74 3,23 34 50 4,37 29
  14000 м³/ч
0 202 8,92 40 176 7,74 35 150 6,56 30 124 5,39 25 100 8,67 20
5 187 8,26 43 162 7,10 38 136 5,94 32 109 4,77 27 86 7,48 22
8 179 7,87 45 153 6,72 39 127 5,56 34 101 4,41 29 78 6,77 24
10 173 7,62 46 147 6,47 40 122 5,32 35 96 4,17 30 73 6,31 25
12 167 7,36 47 142 6,22 41 116 5,08 36 90 3,93 31 67 5,85 26
15 159 6,99 48 133 5,85 43 108 4,72 38 82 3,58 32 59 5,16 28
16 156 6,86 49 130 5,73 43 105 4,60 38 79 3,46 33 57 4,93 28
18 150 6,62 50 125 5,49 45 100 4,36 39 74 3,22 34 52 4,48 29
20 145 6,37 51 120 5,25 46 94 4,12 40 69 2,99 35 46 4,03 30
  12000 м³/ч
0 184 8,10 43 160 7,03 37 136 5,96 32 112 4,90 26 91 7,87 21
5 170 7,50 45 147 6,45 40 123 5,39 34 100 4,34 29 78 6,79 24
8 162 7,14 47 139 6,10 41 115 5,06 36 92 4,01 30 71 6,15 25
10 157 6,91 48 134 5,87 42 110 4,84 37 87 3,79 31 66 5,73 26
12 152 6,68 49 129 5,65 43 105 4,61 38 82 3,57 32 61 5,31 27
15 144 6,34 50 121 5,32 45 98 4,29 39 75 3,25 33 54 4,69 28
16 141 6,23 51 118 5,20 45 96 4,18 39 72 3,15 34 52 4,48 29
18 136 6,00 52 113 4,98 46 91 3,96 40 67 2,93 35 47 4,08 30
20 131 5,78 53 109 4,77 47 86 3,75 41 62 2,72 36 42 3,67 31
  10000 м³/ч
0 163 7,19 45 142 6,25 40 121 5,31 34 100 4,36 28 81 7,00 22
5 151 6,66 48 131 5,73 42 110 4,80 36 89 3,87 30 70 6,04 25
8 144 6,35 49 124 5,43 43 103 4,50 37 82 3,57 32 63 5,47 26
10 139 6,14 50 119 5,22 44 98 4,30 38 78 3,38 32 59 5,10 27
12 135 5,94 51 114 5,02 45 94 4,11 39 73 3,19 33 54 4,73 28
15 128 5,64 53 108 4,73 47 87 3,82 41 67 2,90 35 48 4,18 29
16 126 5,54 53 105 4,63 47 85 3,72 41 64 2,81 35 46 3,99 30
18 121 5,34 54 101 4,43 48 81 3,53 42 60 2,62 36 42 3,63 30
20 117 5,14 55 97 4,24 49 76 3,34 43 56 2,43 37 38 3,27 31

Tp1 - темп. воздуха после рекуперации тепла (перед водяным теплообменником
PT - тепловая мошность водяного теплообменника
Qw - расход воды через теплообменник
Tp2 - номинальная темп. нагнетаемого воздуха
Tw1 - темп. воды на входе в теплообменник
Tw2 - темп. воды на выходе из теплообменника
V - объем воздуха

Присоединения воздуховодов

Montaż Cube 20-100

Способ 1
Воздуховоды подключается к нижней части аппарата. Касается всех аппаратов Cube.

Montaż Cube 20-100

Способ 2
Канал выброса присоединен к нижней части, канал нагнетаемого воздуха присоединен сбоку. Касается аппаратов Сube 40-100.

.

Montaż Cube 20-100

Способ 3
Воздуховоды присоединяется сбоку. Касается аппаратов Cube 40.

Montaż Cube 20-100

Способ 4
Установка рядом со зданием. Возможность подключить воздуховоды сбоку или снизу.


Бесканальная установка

Бесканальная установка на основе с осевым нагнетателем.
Касается аппаратов Cube 20, 40.

Montaż Cube 20-100

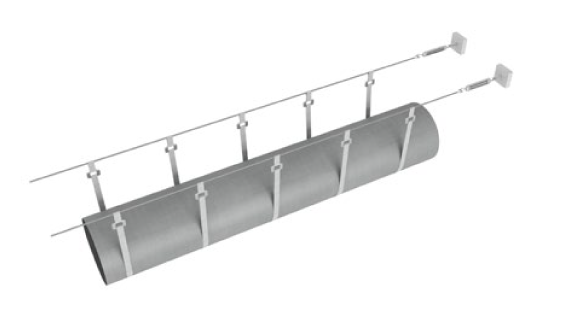

Установка текстильных канал

Текстильные вентиляционные каналы предназначены для аппаратов типа руфтоп. Подбор осуществляется под объект.

Montaż Cube 20-100

Бе

  • RFA

    (14.23 MB)

  • Сертификаты

    (439.31 kB)

  • Брошюра

    (2.20 MB)

Sala de fitness - DISKONT ROMTRADE

Расположение: Румыния

Автосалон, Пила

Расположение: wielkopolskie, Польша

Магазин Jysk, Жешув

Расположение: podkarpackie, Польша

Магазин Jysk, Заверче

Расположение: śląskie, Польша

Магазин Leroy Merlin, Тарнув

Расположение: małopolskie, Польша

Торговый центр Europa, Гливице

Расположение: śląskie, Польша

Магазин Mrówka, Билгорай

Расположение: lubelskie, Польша

Сортировка яйц, Фалковице

Расположение: opolskie, Польша

Производственный цех Padam, Сувалки

Расположение: podlaskie, Польша

Производственный цех FOGO, Вильковице

Расположение: śląskie, Польша

Офис и склад, Гдыня

Расположение: pomorskie, Польша

Производственный цех, Кендзежин-Козле

Расположение: opolskie, Польша

Производственный цех SRG, Болеславец

Расположение: dolnośląskie, Польша

Полиграфия Artdruk, Кобылка

Расположение: mazowieckie, Польша

Склад медикаментов, Вроцлав

Расположение: dolnośląskie, Польша

Вы используете Internet Explorer версии 9.0 или старше. Для правильной работы сайта мы рекомендуем установить последнюю версию браузера, вы можете скачать ее здесь.
YouTube Зона проектирования
