ELiS G


Основні параметри:

Макс. довжина потоку повитря:
8,0 м
Продуктивність: 2500 - 12800 м3/год
Вага: 43,0 - 77,9 кг
Корпус: оцинкована сталь

    Коротка характеристика:

Повітряні завіси ELiS G - це високопродуктивні промислові завіси, яки обмежують втрати тепла, повязані з обміном повітря в приміщенні і на вулиці.

Корпус виготовлений із оцинкованої сталі і елементів и пластику. Направляючі жалюзі дозволяють регулювати нахил потоку повітра.

Завіси можна зєднювати в групи і встановлювати горизонтально або вертикально.

Завіси з водяним, электричним, а також без обігріву доступні в 2 розмірах: 1,5 / 2 / 2,5 м.

ELiS G може бути оснащена командо-контролером, який дає можливість включення дверного датчика і термостату, а також захист вентилятора від перевантаження. Додатково завіси можна підключити до системи BMS з допомогою контролера T-box і модуля управління  DRV ELiS.







   Призначення:

Завіси ELiS G створюють повітряний барєр дверного отвору і використовуються на таких обєктах, як: склади, цехи, логістичні центри.



   Автоматика:

З допомогою розподілювача RX можна управляти одочасно 3 апаратами ELiS G. Додатково, к апарату можна подключити дверний датчик, термостат, двох або 3-х ходовий клапан. Крім того, до апарату можна добавити модуль управління DRV ELiS, який дозволяє здійснювати інтеграцію з BMS і СИСТЕМОЮ FLOWAIR.



   Технологія / Инновація / Переваги:

Корпус – поєднує елементи з пластикк і сталі, що дозволяє зменшити вагу апарату.

Кріпильні тримачі – в стандартному виконанні завіси оснащені універсальними елементами, з допомогою яких можна встановити завісу як горизонтально, так і вертикально.

Технические параметры ELiS G

  G-E-150 G-N-150 G-W-150 G-W-150 2R G-E-200 G-N-200 G-W-200 G-W-200 2R G-E-250 G-N-250 G-W-250
Питание [В/Гц] 3x400 / 50 230 / 50 3x400 / 50 230 / 50 3x400 / 50 230 / 50
Макс. потребление мощности [кВт](1) 13,5 + 0,68 0,67 20,5 + 1,05 1,05 24,5 + 1,4 1,4
Макс. потребление тока [A](1) 19,5 + 3,0 3 29,5 + 4,5 4,5 36,0 +  6,0 6
IP 54/20* 54 54/20* 54 54/20* 54
Патрубок [”] - - 3/4 - - 3/4 - - 3/4
Производительность [м3/ч](2) 2600-6300 2800-6550 2500-6200 2400-6100 3400-9400 3900-9700 3300-9100 3100-8800 4900-12400 4300-12000
Уровень акустического давления [дБ(A)] - 5 м(3) 44-65 45-66 46-67 45-66 46-68 47-69 46-68 47-69
Уровень акустического давления [дБ(A)] - 3м(3) 45-66 46-67 47-68 46-67 47-69 48-70 47-69 48-70
Уровень акустической мощности [дБ(A)](4) 60-81 61-82 62-83 61-82 61-82 62-84 63-85 62-84 63-85
Тепловая мощность [кВт](5) 13,5 - 7,8-27 18,7-62,9 20,5 - 8,7-30,0 21,4-71,9 24,5 - 15,0-49,6
Макс. темп. теплоносителя [ºC] - - 120 - - 120 - - 120
Макс. рабочее давление [МПа] - - 1,6 - - 1,6 - - 1,6
Рост температуры (△T) [ºC](5) 7,0-16,0 - 4,0-13,0 9,0-30,0 7,0-18,0 - 3,0-11,0 8,0-27,0 7,5-16,5 - 4,0-12,0
Вес аппарата [кг] 47 43 47,4 51,8 62,2 58 62 66,4 77,9 71,5 78,3
Длина потока воздуха(2) 7,5 8 7,5 8 7,5 8 7,5
(1) Для завес G-E указано параметры питаемых тенов 3N 400В и питания вентиляторов 1N 230В
(2) Согласно с распоряжением ISO 27327-1
(3) Уровень акустического давления для помещений со средней способностью к поглощению звука, объемом 1500 м3, на расстоянии 5м от устройств
(4) Уровень акустической мощности согласно распоряжению ISO
(5) Для G-W диапазоны мощности и темп. определены для параметров: III скорость вентилятора, темп. теплоносителя 50/40oC, темп. на входе в аппарат 20oC — III скорость вентилятора, темп. теплоносителя 90/70oC, темп. на входе в аппарат 0oC; для завес G-E диапазон мощности для работы при условиях работы от 1N 230/50 до 3N 400/50
* IP 54 касается вентилятора, IP 20 касается тэнов

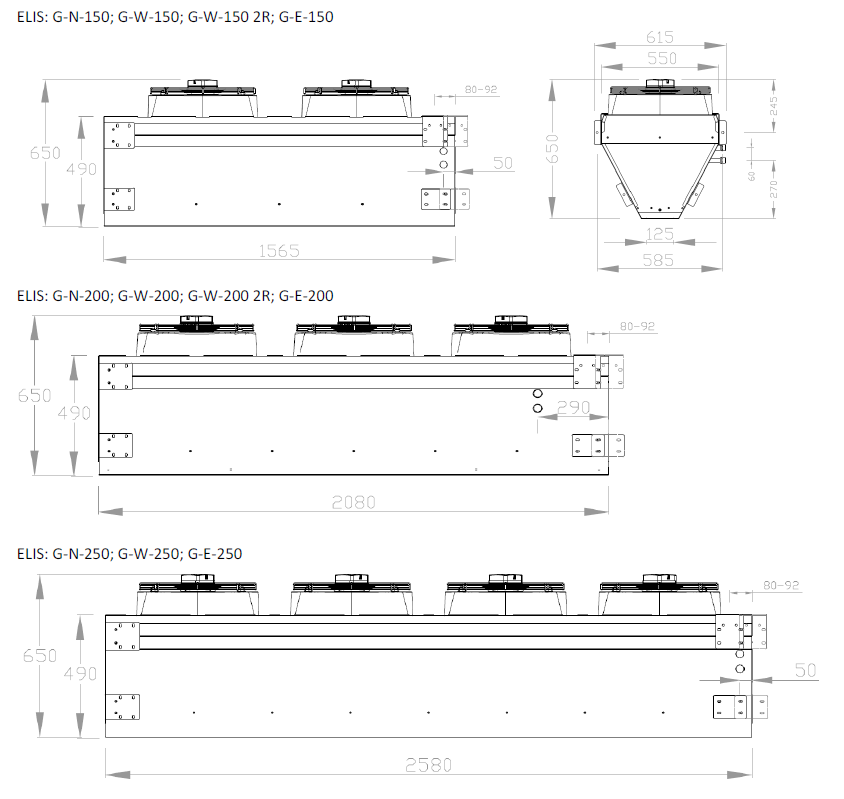

Габариты ELiS G

З метою розрахунку теплових потужностей, користуйтесь, будь-ласка, нашим калькулятором внизу внизу:

Завіси ELiS G в стандартному виконанні оснащені комплектом тримачів, яки дозволяють встановити апарат як горизонтально, так и вертикально. В цих випадках необхідно прикрепити апарат до конструкції, яка дозволить витримати його вагу з допомогою шпильок або додаткових тримачів.

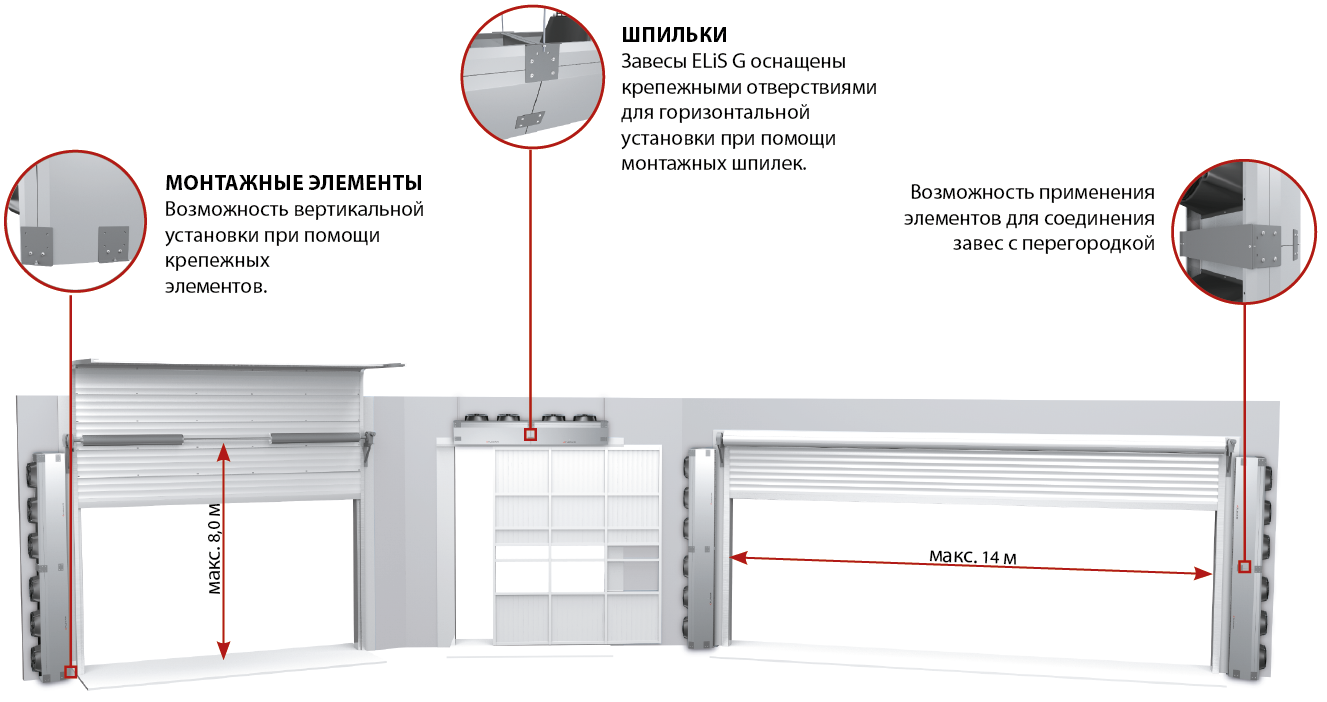

Рекомендоване встановлення

Необхідно памятати, шоб розміри воріт не перевищували:
- у випадку односторонньої вертикальної установки до 8,0 м,
- у випадку двохсторонньої вертикальної  установки до 14 м,
- у випадку оризонтальної установки до 8,0 м.
