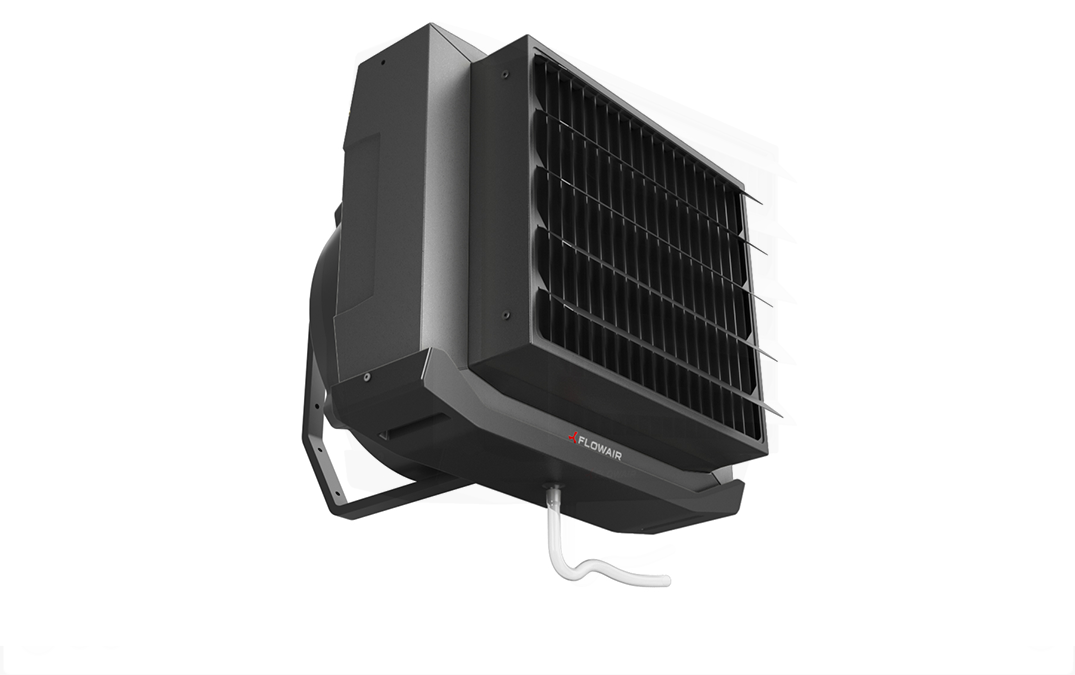

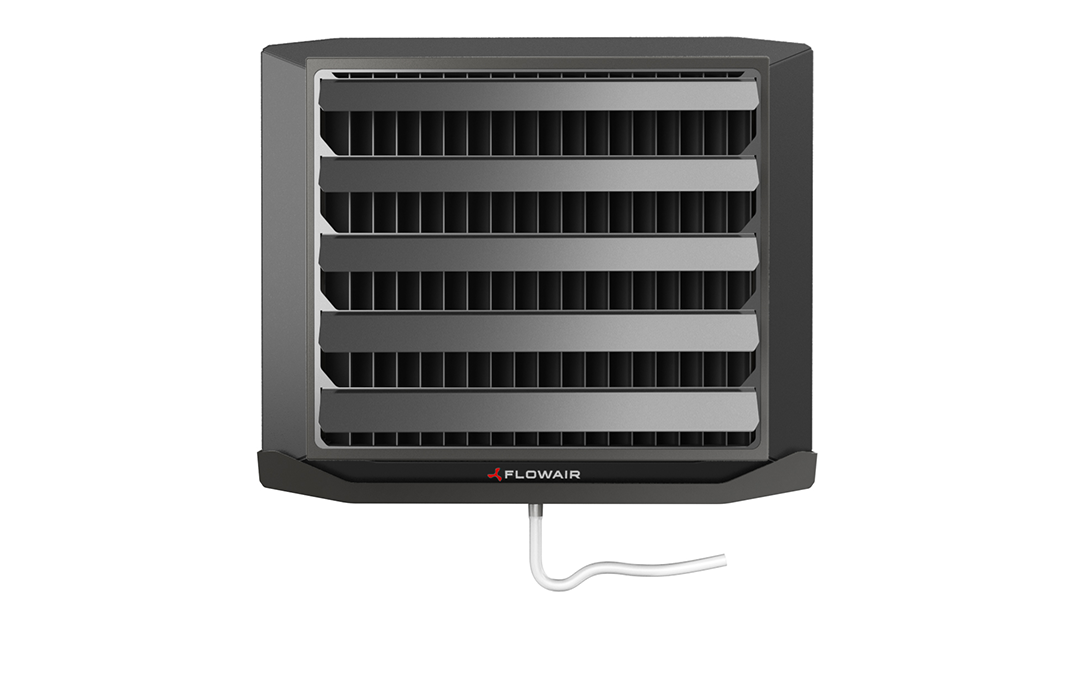

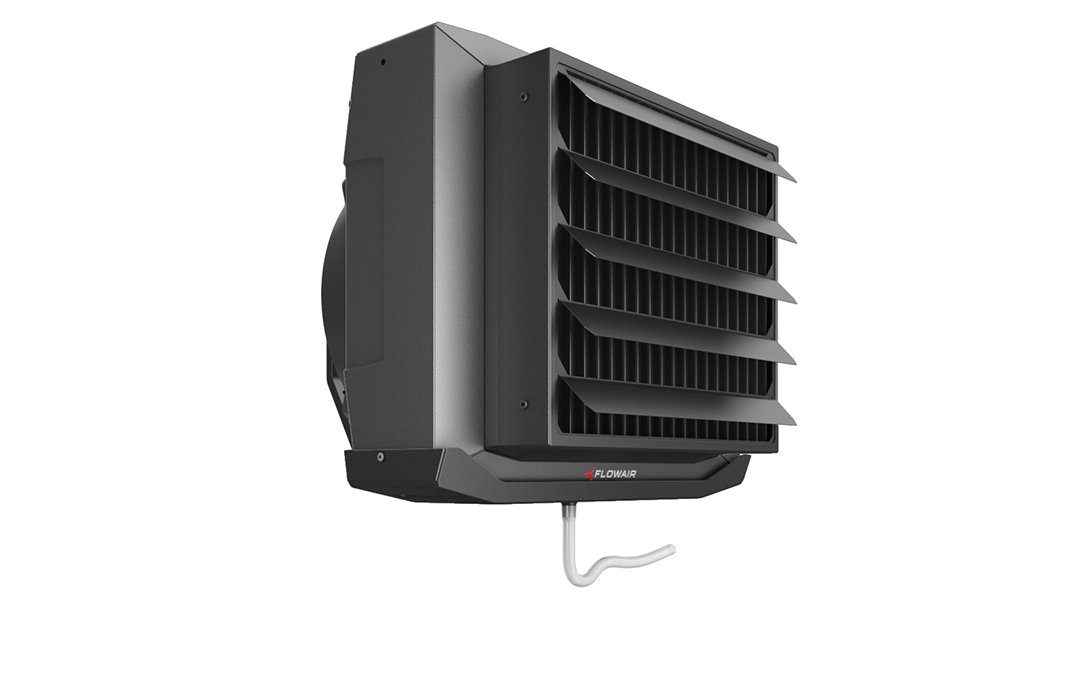

Повітро-охолоджувачі/нагрівачi LEO COOL


Основні параметри:

Діапазон холодильної потужності: 2,2 – 37,4 кВт
Дiапазон теплової потужності: 3,1 – 65,4 кВт
Продуктивність: 1150 – 4200 м3/год
Вага:  23,1 – 36,0 кг
Корпус: спінений поліпропілен EPP
Колір сірий, чорний

    Коротка характеристика

Водяні повітроохолоджуваі/повітронагрівачі LEO COOL це обладнання 2 в 1, для охолодження літом и опалення зимою.

Вони призначені для роботі всередині  приміщень, де максимальна запиленість повітра не перевищує 0,3 г/м3. Це універсальний аппарат, який  може ефективно працювати з різними джерелами тепла або холоду, - такими. як -  чіллеры, конденсаційні газові котли або реверсні теплові насосі, якы характеризуються низкою температурою тепло- або холодоносія.

Апарати LEO COOL оснащені 3-х швидкісним вентилятором з широкими можливостями регулювання своєї продуктивності, разом з холодильною (2,2-37,4 кВт)  і тепловою (3,1-65,4 кВт) потужністю.

Пповітроохолоджуваі/повітронагрівачі LEO COOL доступні в  2 варіантах - з 3-рядним и 4-рядним теплообмінником.

Апарати LEO COOL можуть співпрацювати зі змишувальними камерами і створювати найпростішу систему механічной вентиляції..



   Калькулятор потужностей

З метою розрахунку теплових потужностей, користуйтесь, будь-ласка, нашим калькулятором внизу внизу:





   Призначення

Водяні повітроохолоджуваі/повітронагрівачі  LEO COOL використовуються для охолодження или опалення средніх і великих об“єктів, таких як виробничі цехи, промыслові заводи, склади, магазини, спортивні зали и т.д..



   Автоматика

Доступні види керування:
- Управління TS – основні функції и легке обслуговування
- Управління T-box – передова фунціональність, з допомогою інноваційного контролера T-box з сенсорним дисплеєм..



   Технологія / Инновація / Переваги:

Каплеуловитель з піддоном для видалення конденсату - система, яка забезпечує надійність видалення конденсату в потоці повітря з апарату. Конденсат відводиться гравітаційно.

Направлячі повітря - дають можливість керування струминою нагнітаючного повітря під різним кутом.

Теплообмінник - 3-х рядний або 4-х рядний з гіидрофобним покриттям і більш частими ламелями для збільшення холодильної и теплової потужності.

Корпус - легкий і міцний матеріал EPP (спінений поліпропілен).

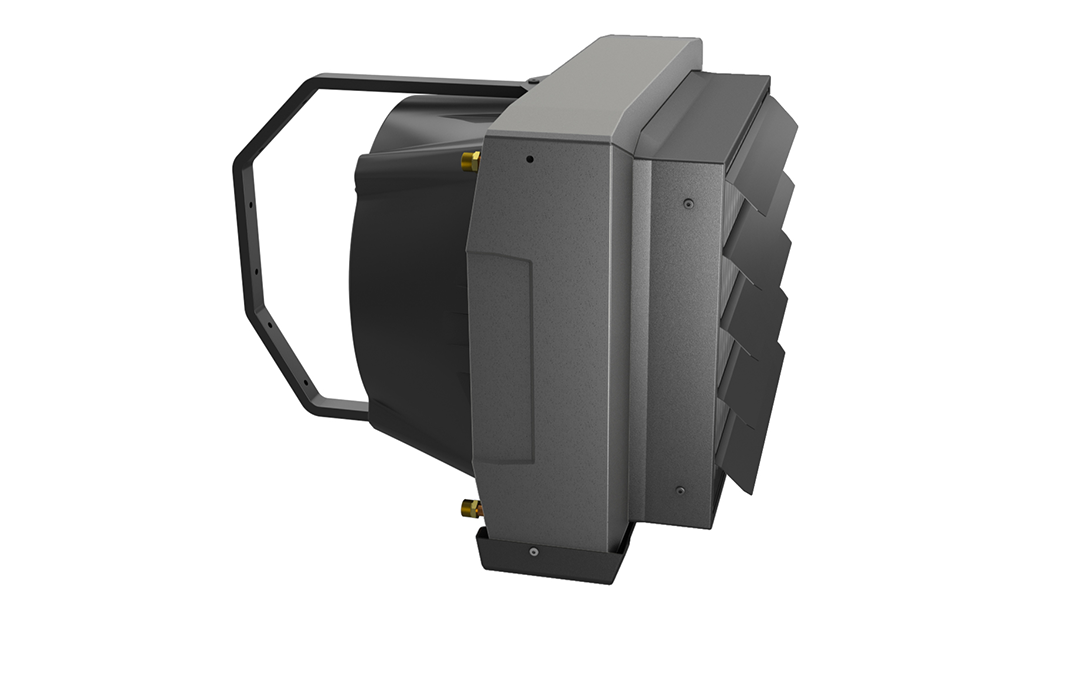

Поворотна монтажна консоль 170° - дозволяє встановити апарат під різними кутами до стіни.

Технічні параметри LEO COOL

  LEO COOL L3 LEO COOL XL4
Швидкiсть III II I III II I
Продуктинiсть [м3/год] 2300 2050 1150 4200 3350 2000
Потужність охолодження [кВт](1) 2,2 – 17,1 6,1 – 37,4
Номінальна холодильна потужність (7/12/26°C, 55%, III швидкість) [кВт](2) 9,7 21,8
Діапазон теплової потужности [кВт](3) 3,1 – 32,2 7,5 – 65,4
Номінальна теплова потужність (70/50/16°C, III швидкість) [кВт](4) 23,1 47,6
Живлення [В/Гц] 230/50
Макс. споживання току [A] 1,5 1,2 0,6 2,4 1,8 1,4
Макс. споживача потужнiсть [Вт] 340 240 120 550 370 270
IP / клас iзоляцiї 54/F
 Рівень акустичного тиску [дБ(A)](5) 64,1 54,5 42,1 67,5 61,1 52,3
Рівень акустичногої потужності [дБ(A)](6) 79,2 69,6 57,2 82,6 76,2 67,8
Горизонтальна довжина ізотермічного повітря [м](7) 18,0 12,7 7,1 20,5 16,3 9,7
Макс. температура теплоносія [°C] 70
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 3/4”
Вид корпусу EPP - спінений поліпропілен
Колір серый(8), черный
Робоче середовище всередині приміщень
Макс. робоча температура [oC] 55
Позиція роботи будь-яка
Вага апарату [кг] 23,1 36,0
Вага апарату, наповненого водою [кг] 25,8 41,1

(1)    Діапазон холодильной потужності визначена при певних параметрах:
мін – I швидкість вентилятора,  температура  холодоносія 10/15°C,, температура/ відноса вологість повітря на вході в апарат 24°C/55%;
макс. – III швидкість вентилятора, температура  холодоносія 3/8°C, температура/ відноса вологість повітря на вході в апарат 32°C/40%
(2)    Номінальна потужність по холоду визначена при певних параметрах:
III  швидкість вентилятора,  температура холодоносія 7/12°C, температура/ відноса вологість повітря на вході в апарат 26°C/55%
(3)    Діапазон теплової потужності визначена при певних параметрах:
мин. – I  швидкість вентилятора, температура  теплоносія 40/30°C, температура повітря на вході в апарат 20°C;
макс. – III  швидкість вентилятора, температура  теплоносія 70/50°C,  температура повітря на вході в апарат 0°C
(4)    Номінальна теплова потужність визначена при певних параметрах:
III  швидкість вентилятора, температура  теплоносія 70/50°C, температура повітря на вході в апарат 16°C
(5)   Рівень
 акустичного тиску для приміщення з середнім коефіціентом звукопоглинання, об“ємом 1500 м3, на відстані 5 м  від апарату
(6)   Рівень акустичної потужності згідно розпорядження PN-EN ISO 3744:2011
(7)
Горизонтальна довжина потоку ізотермічного повітря, при граничнії швидкості 0,5 м/с
(8)   Похож на RAL 9007

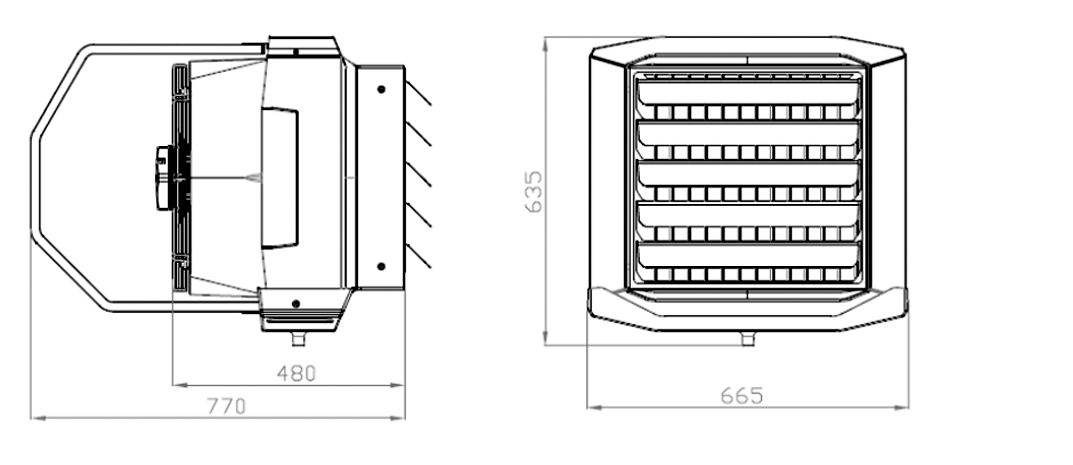

Габарити LEO COOL L3

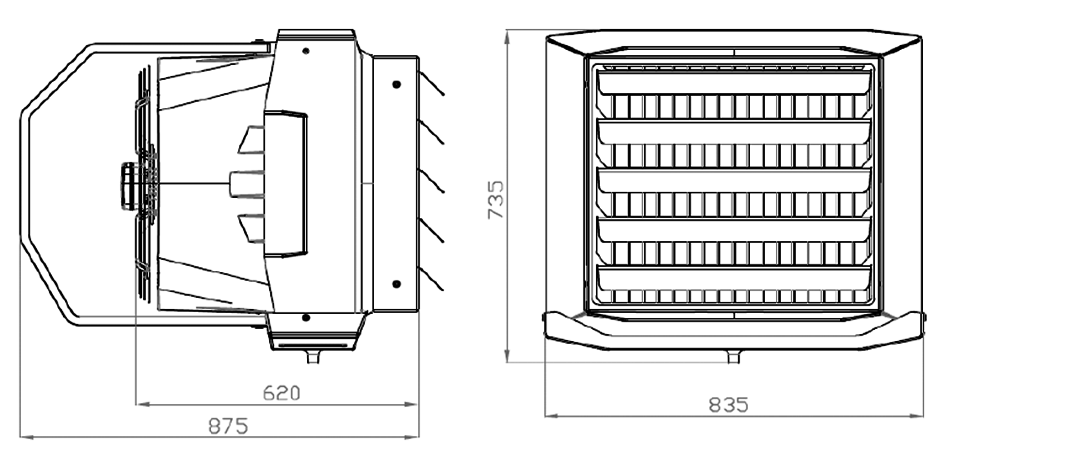

Габарити LEO COOL XL4

С целью расчета холодильных и тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором:

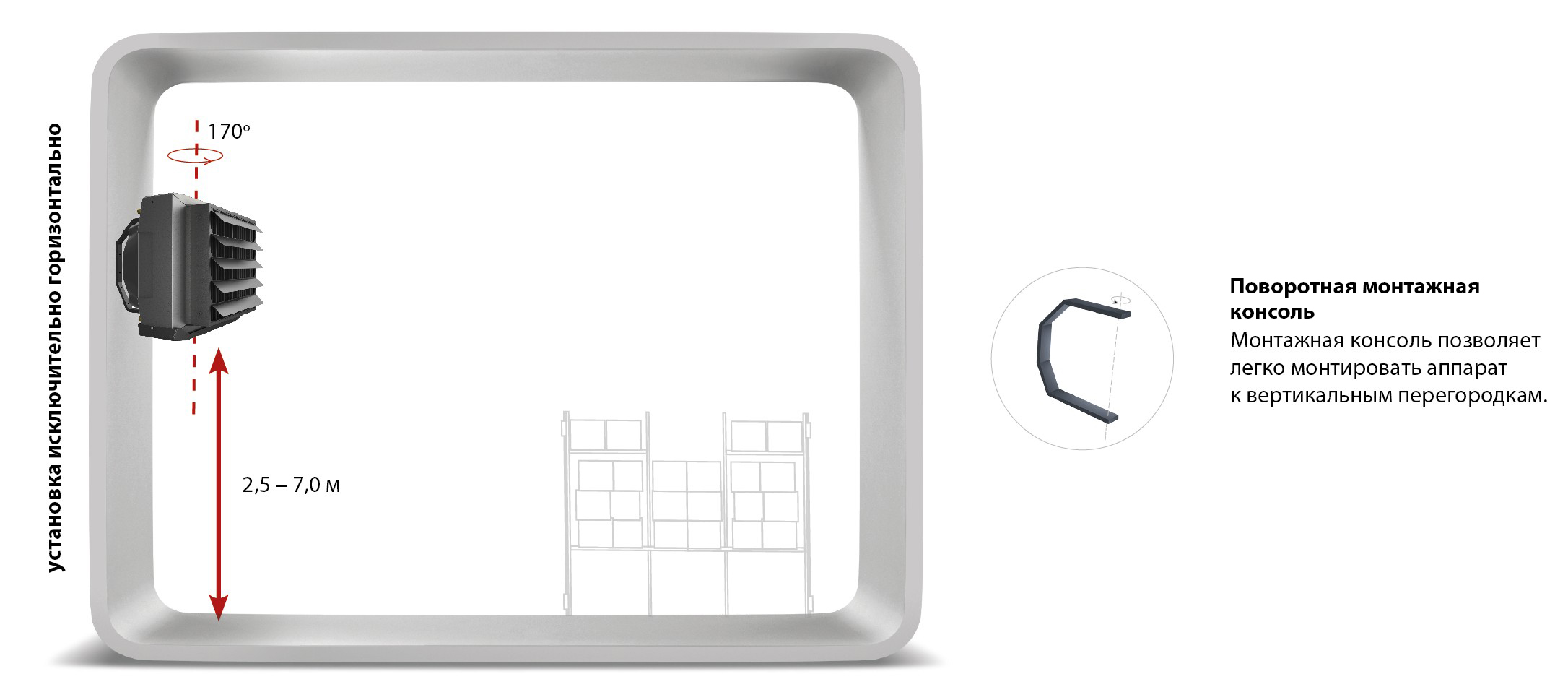

Водяні повітроохолоджуваі/повітронагрівачі LEO COOL можна монтувати тільки горизонтально.
Увага! До піддону треба обов“язково підключити шланг для відводу конденсату.
