Основні параметри:

Теплова потужність:	0,5 - 87,2 кВт
Продуктивність:	450 - 3700 м³/год
Вага:	25,9 - 57,9 кг
Колір:	сірий
Корпус:	сталь + алюміній + пластик

Автоматика KM

Основні файли

Технічна документація
4.87 MB
Каталог обладнання
18.42 MB

Печать Подбор аппаратов

Коротка характеристика:

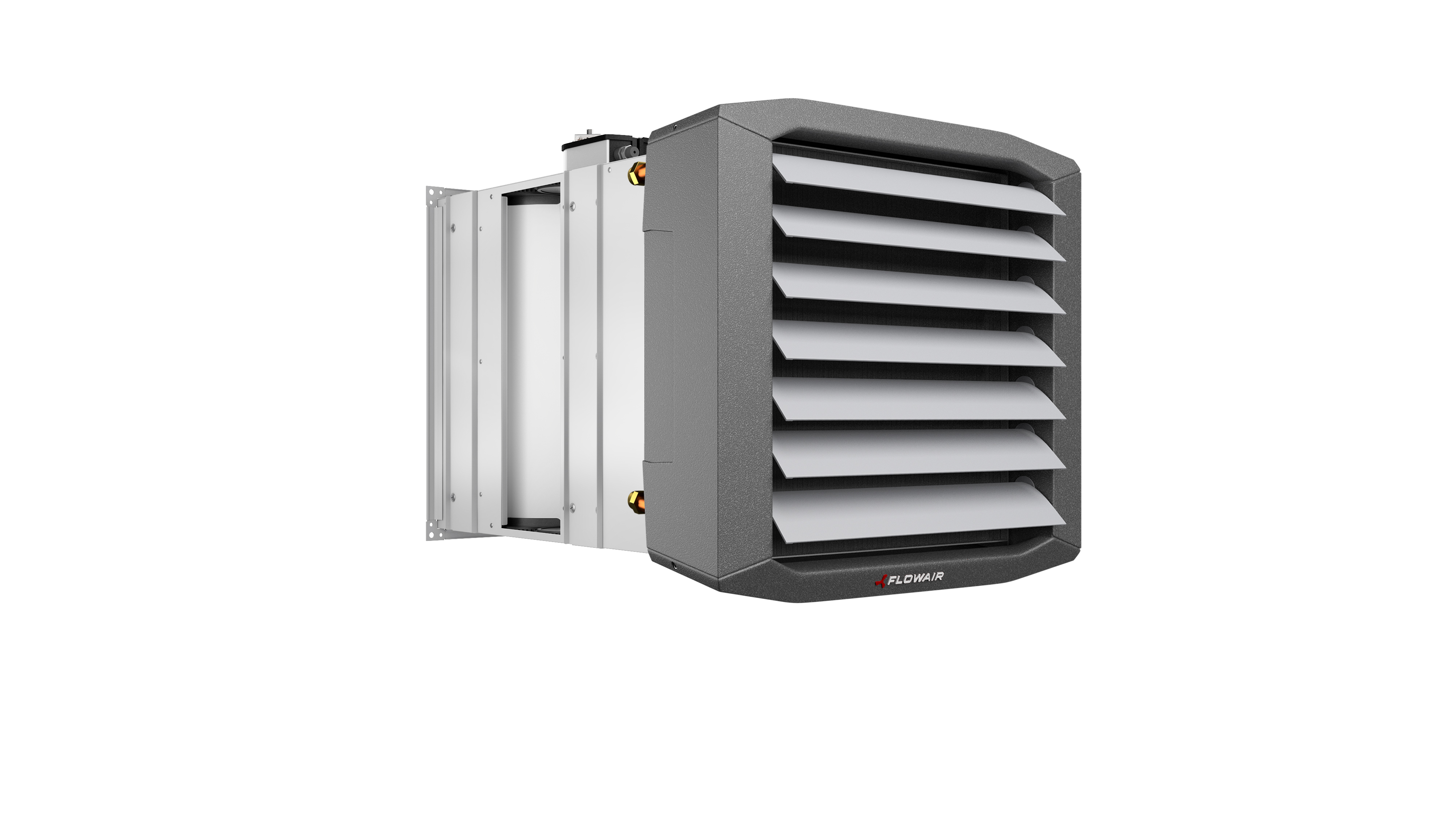

Змішувальна камера LEO KM пристосована до сумісної роботи з повітронагрівачами LEO. Це дозволяє нагнітати свіже повітря всередину приміщення. В залежності від потреби потік припливного повітря нагрівається з допомогою теплообмінника, а потім направляється в приміщення.

Змішувальна камера оснащена трьома входами повітря: 2 рециркуляціного і 1 свіжого. Можливе плавне регулювання ступені відкриття дросельних заслонок входу повітря в діапазоні від 0 до 100%. Завдяки йому можлива рециркуляція тепла.

Змішувальні камери доступні в трьох варіантах: KM S | KM L | KM XL

KM разом з повітронагрічом, даховим вентилятором являють собою комплексну систему припливно-витяжної вентиляції. Більше інформації про комплексні опалювально-вентиляційні рішення ви знайдете в папці СИСТЕМА FLOWAIR.

Призначення:

LEO KM з водяним повітронагрівачом використовується в крупних і середніх об’єктах, таких як: промислові цехи, склади, магазини и т.д..

Автоматика:

Автоматика KM – комплектна система управління и захисту для LEO + KM.

узнай больше

Технологія / Инновація / Переваги:

Конструкция – модульна конструкція (3 частини) дозволяє встановити камеру в різних варіантах.

В стандартному виконанні камера оснащена фільтром EU3 (фільтр EU4 поставляється опційно). Фільтри можна встановлювати двома способами: або тільки перед входом свіжого повітря, або перед входом свіжого і циркуляційного повітря.

Нагрівач визготовлений з легкого і міцного матеріалу – вспіненого поліпропілена (EPP).

Технічні параметри LEO S + KM S

	LEO S1 + KM S			LEO S2 + KM S			LEO S3 + KM S
Швидкiсть	III	II	I	III	II	I	III	II	I
Вентилятор	осьовий, однофазний, на змінному струмі з 3-х фазним двигуном
Продуктинiсть [м³/год]	1200	850	550	1100	800	500	1000	700	450
Живлення [В/Гц]	230/50
Макс. споживання току [A]	0,5	0,4	0,3	0,6	0,4	0,3	0,6	0,4	0,3
Макс. споживача потужнiсть [Вт]	120	90	70	130	90	70	130	90	70
IP / клас iзоляцiї	54/F
Рівень акустичногої потужності [дБ(A)]**	71,4	65,8	59	71,4	65,8	59	71,4	65,8	59
Рівень акустичного тиску 5 м [дБ(A)]*	56,3	50,7	43,9	56,3	50,7	43,9	56,3	50,7	43,9
Вертикальна довжина ізотермичного повітря [м]***	8	6	4	7,5	5,5	3,5	7	5	3
Горизонтальна довжина ізотермічного повітря [м]****	3,4	2,6	1,8	3,2	2,4	1,7	2,9	2,2	1,5
Номінальна теплова потужність (70/50/16^oC) [кВт]	3,1			7,2			8,3
Макс. температура теплоносія [^oC]	120
Макс. робочий тиск [МПа]	1,6
Патрубок ["]	½
Корпус	сталь, алюміній, пластик
Колір	сірий
Робоче середовище	всередині приміщень
Макс. рабоча температура [^oC]	60
Позиція роботи	будь-яка
Вага апарату [кг]	25,9			26,8			27,9
Вага апарату, наповненого водою [кг]	26,6			28			29,3

* Згідно розпорядження PN-EN ISO3744
** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м³, на відстані 5 м від апарату.
*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с
**** Вертикальна довжина потоку неізотермічного повітря, при ΔT=5^oC і граничній швидкості 0.5 м/с.

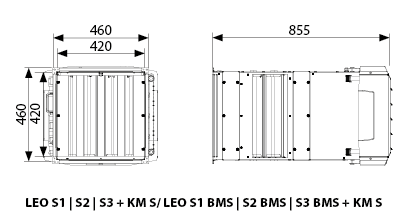

Габарити LEO S + KM S

Wymiary LEO S z KM S

Технічні параметри LEO L + KM L

	LEO L1 + KM L			LEO L2 + KM L			LEO L3 + KM L
Швидкiсть	III	II	I	III	II	I	III	II	I
Вентилятор	осьовий, однофазний, на змінному струмі з 3-х фазним двигуном
Продуктинiсть [м³/год]	2600	1600	800	2400	1500	700	2250	1350	600
Живлення [В/Гц]	230/50
Макс. споживання току [A]	1,4	1,2	0,6	1,5	1,2	0,6	1,5	1,2	0,6
Макс. споживача потужнiсть [Вт]	330	240	120	340	240	120	340	240	120
IP / клас iзоляцiї	54/F
Рівень акустичногої потужності [дБ(A)]**	79,2	69,6	57,2	79,2	69,6	57,2	79,2	69,6	57,2
Рівень акустичного тиску 5 м [дБ(A)]*	64,1	54,5	42,1	64,1	54,5	42,1	64,1	54,5	42,1
Вертикальна довжина ізотермичного повітря [м]***	14,5	9	4,5	13,5	8,5	4	12,5	7,5	3,5
Горизонтальна довжина ізотермічного повітря [м]****	5,3	3,5	2	5	3,3	1,8	4,7	3	1,6
Номінальна теплова потужність (70/50/16^oC) [кВт]	9,1			14,4			19,5
Макс. температура теплоносія [^oC]	120
Макс. робочий тиск [МПа]	1,6
Патрубок ["]	¾
Корпус	сталь, алюміній, пластик
Колір	сірий
Робоче середовище	всередині приміщень
Макс. рабоча температура [^oC]	60
Позиція роботи	будь-яка
Вага апарату [кг]	34,3			35,5			37,8
Вага апарату, наповненого водою [кг]	35,3			37,5			40,5

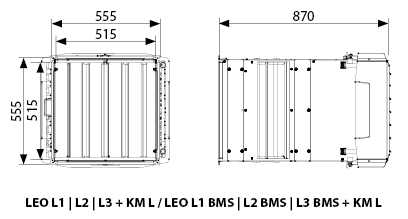

Габарити LEO L + KM L

Wymiary LEO L z KM L

Технічні параметри LEO XL + KM XL

	LEO XL2 + KM XL			LEO XL3 + KM XL
Швидкiсть	III	II	I	III	II	I
Вентилятор	осьовий, однофазний, на змінному струмі з 3-х фазним двигуном
Продуктинiсть [м³/год]	3700	2700	1600	3100	2200	1300
Живлення [В/Гц]	230/50
Макс. споживання току [A]	2,3	1,8	1,4	2,4	1,8	1,4
Макс. споживача потужнiсть [Вт]	520	370	270	550	370	270
IP / клас iзоляцiї	54/F
Рівень акустичногої потужності [дБ(A)]**	82,6	76,2	67,8	82,6	76,2	67,8
Рівень акустичного тиску 5 м [дБ(A)]*	67,5	61,1	52,3	67,5	61,1	52,3
Вертикальна довжина ізотермичного повітря [м]***	16,5	12,0	7,0	14,0	10,0	6,0
Горизонтальна довжина ізотермічного повітря [м]****	5,8	4,4	2,9	4,9	3,7	2,4
Номінальна теплова потужність (70/50/16^oC) [кВт]	27,4			33
Макс. температура теплоносія [^oC]	120
Макс. робочий тиск [МПа]	1,6
Патрубок ["]	¾
Корпус	сталь, алюміній, пластик
Колір	сірий
Среда работы	внутри помещений
Макс. рабоча температура [^oC]	60
Позиція роботи	будь-яка
Вага апарату [кг]	53,6			57,9
Вага апарату, наповненого водою [кг]	56,3			62,0

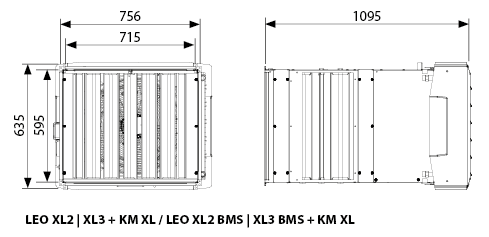

Габарити LEO XL + KM XL

Wymiary LEO XL z KM XL

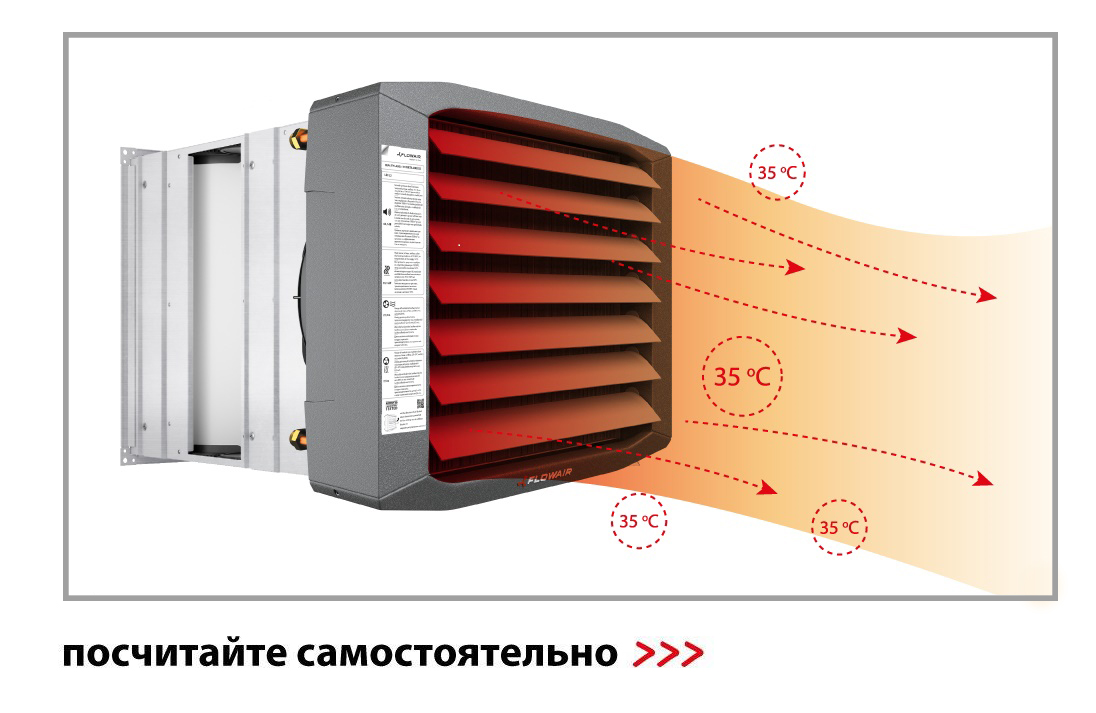

С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

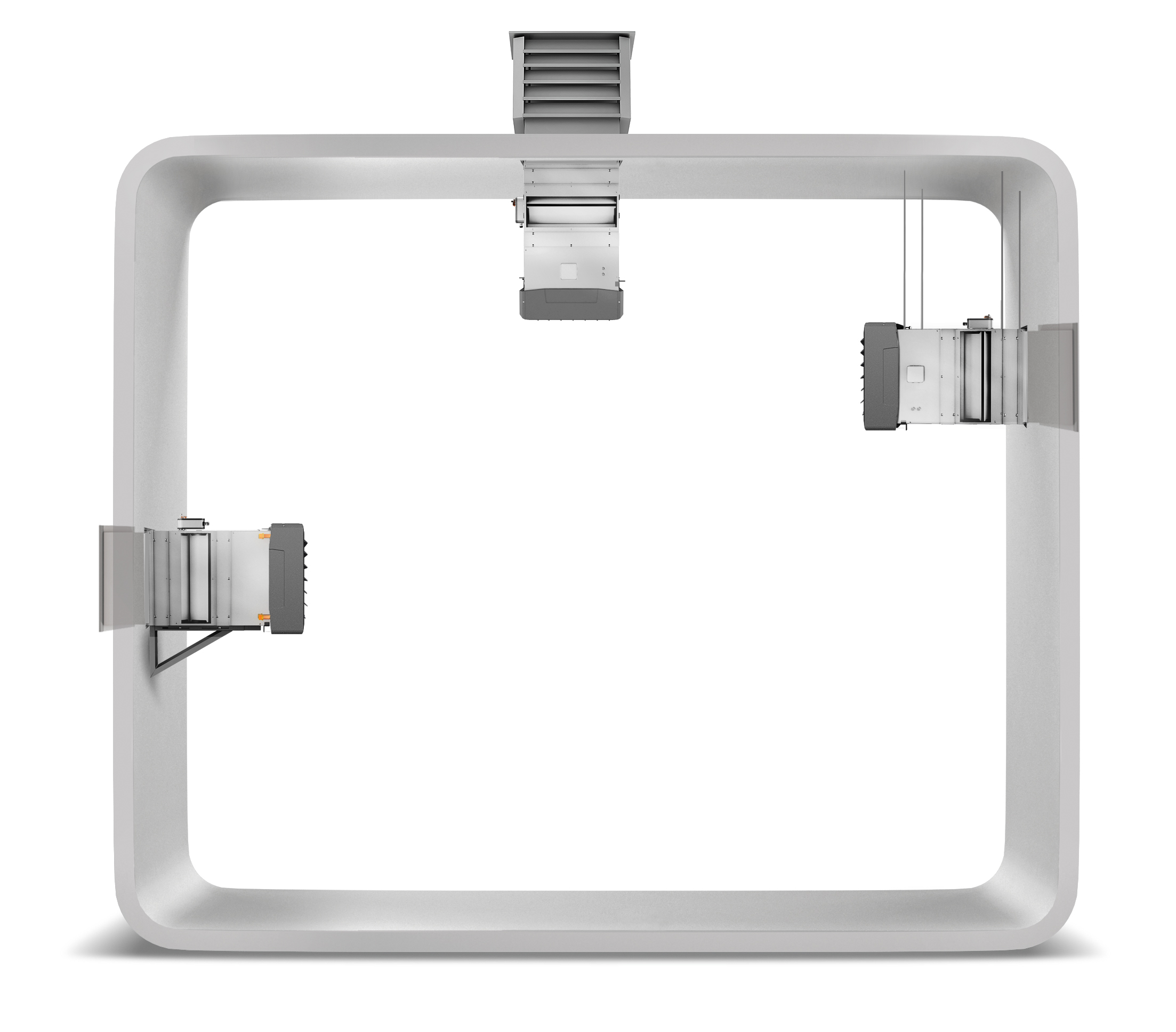

Опалювально-вентиляційні апарати LEO + KM можна встановити на стіні і під перекриттям в будь-якій позиції.
В стандартному виконанні обладнання оснащено кріпильними трмачами для під- стельовоі установки з допомогою монтажних шпильок.

Додаткові елементи для установки LEO +KM:

Шпильки - дозволяют встановлювати апарат під стелею.
Монтажная консоль – дозволяє встановлювати апарат на сцені.

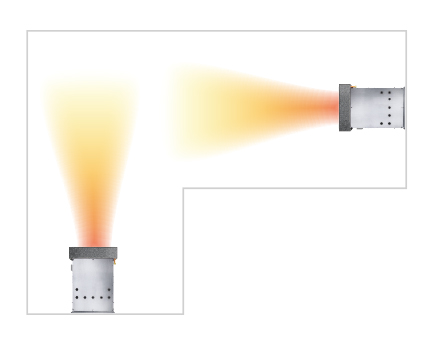

Нижче представляемо декілька рекомендациій по монтажу:

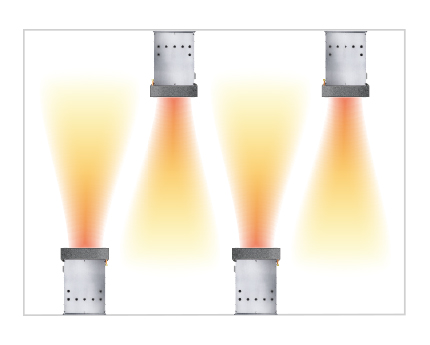

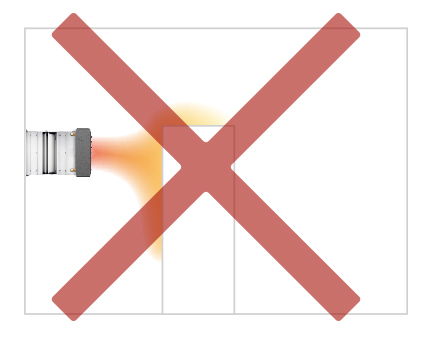

Необхідно забеспечити рівномірне розподілення теплого повітря по всьому об’єму примещення.

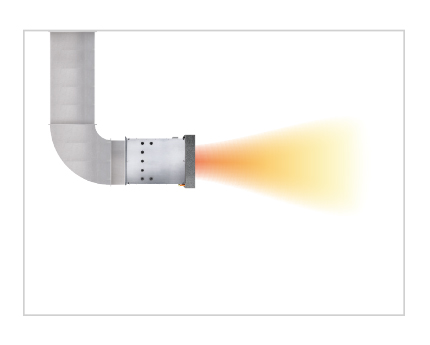

Не рекомендується використовувати повітропровід з колінами, так як кожне коліно зменшує об’ем припивного повітря, що значно понижує продуктивність апарата.
