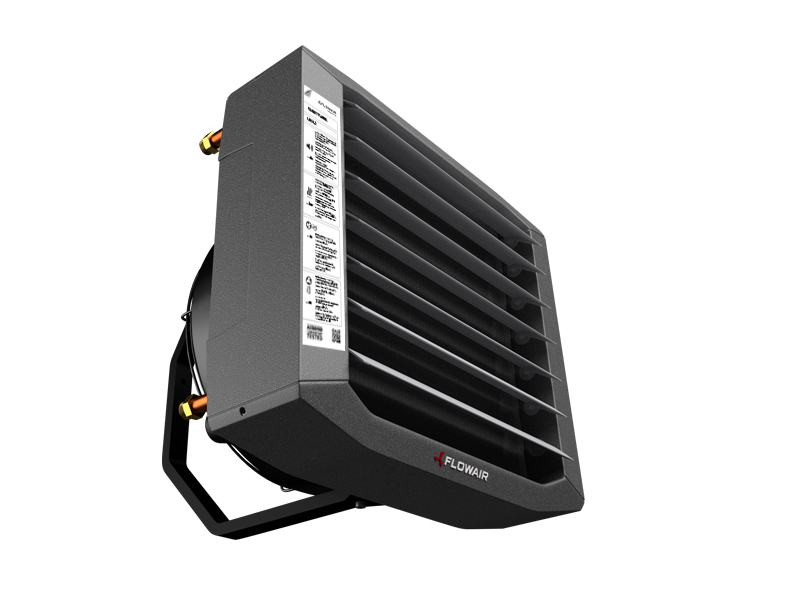

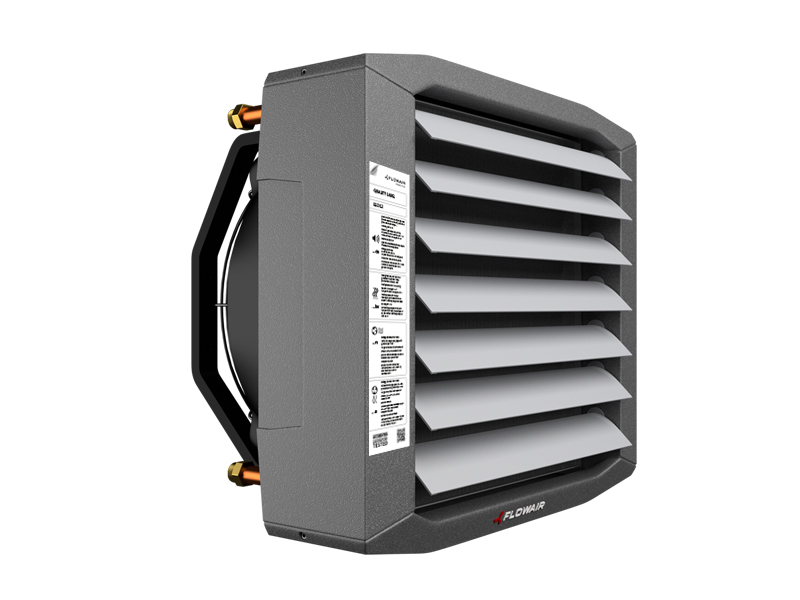

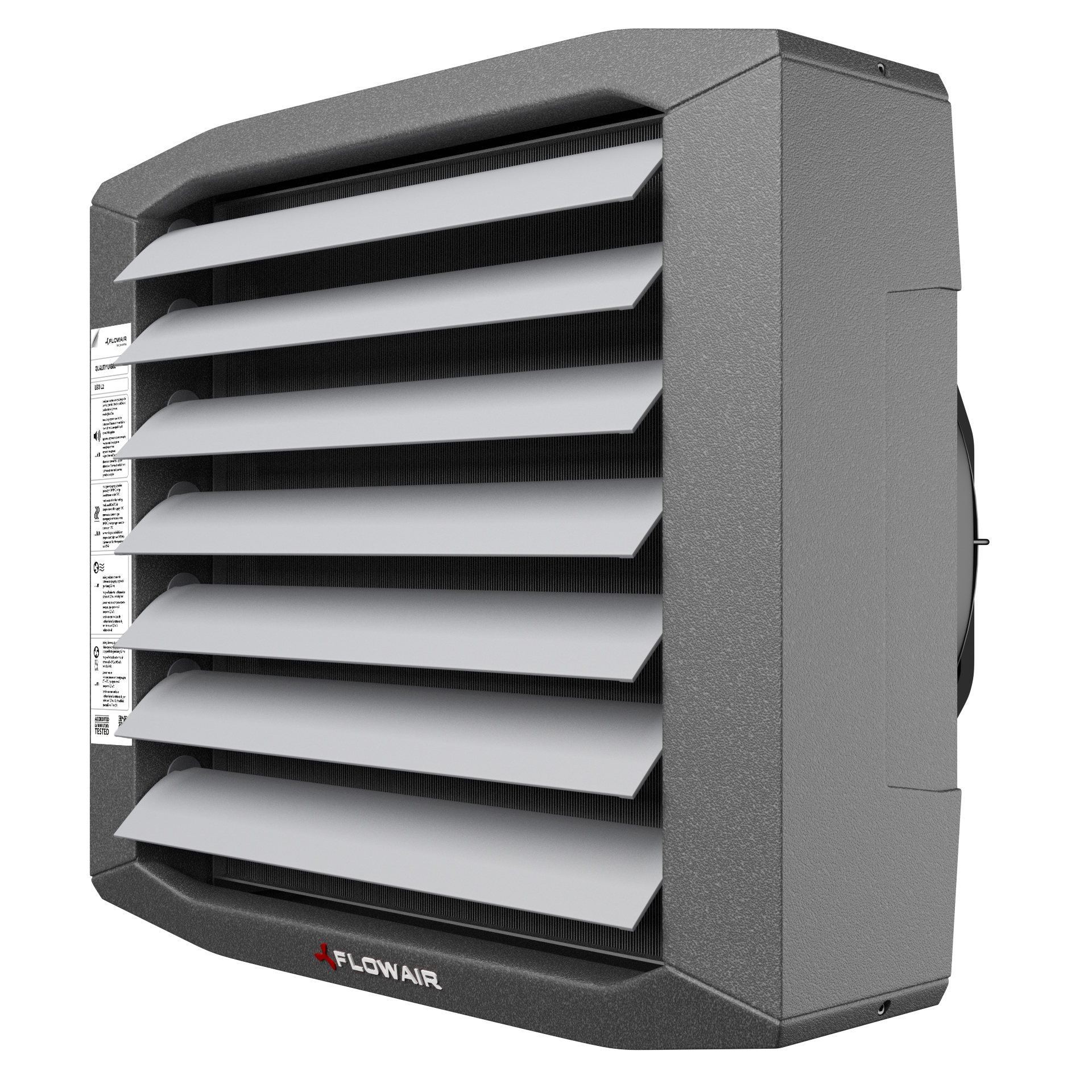

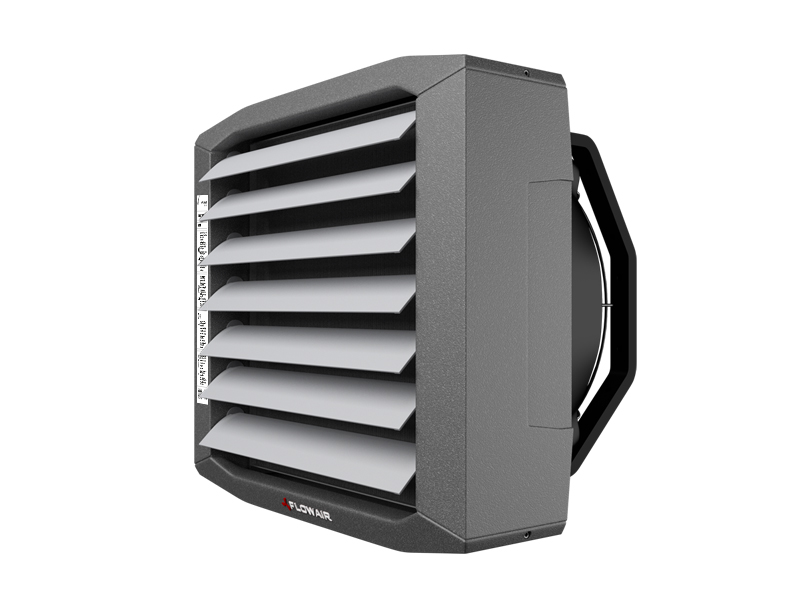

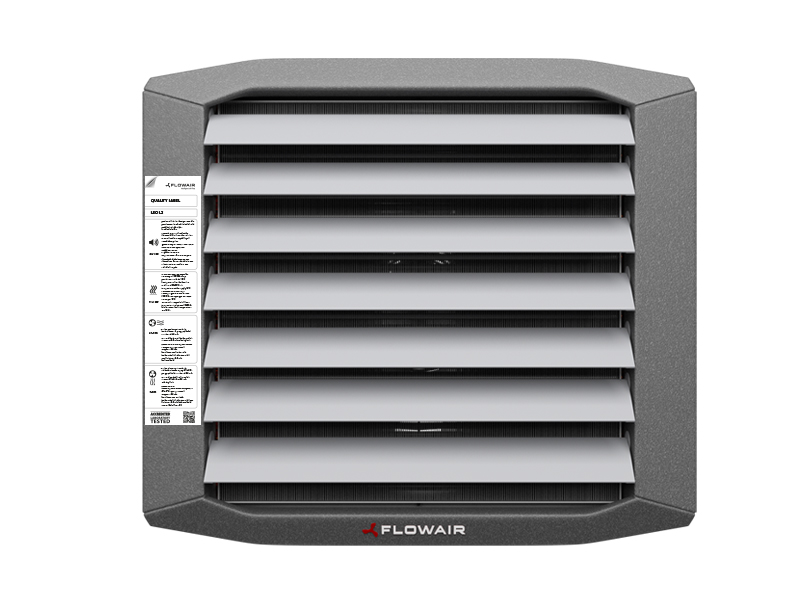

Водяні повітронагрівачі LEO


Основні параметри:

Теплова потужність: 0,7 - 121,0 кВт
Продуктивність: 1000-5800 м3/год
Вага: 9,5-26,2 кг
Корпус: спінений поліпропілен EPP
Колiр:
сiрий

   Коротка характеристика:

Широкий типорозмір повітронагрівачів LEO дозволяє ретельно підібрати апарат який відповідає існуючим  умовам  на обєкті.

Повітронагрівачі LEO оснащені 3-х швидкісним вентилятором найновішої генерації з широким діапазоном регулювання продуктивності і теплової потужності.

Нова гамма апаратів 8 моделей в 3 розмірах і 3 типах корпусу на вибір (ЕPР, металевий корпус з порошковим покриттям згідно будь-якого кольору по RAL, а також корпус з нержавіючої сталі).


Водяний повітронагрівач призначений для монтажу всередині приміщень з широким діапазоном теплових потужностей – 0.7-121 кВт. Корпус виготовлений з легкого і міцного матеріалу EPP (спінений поліпропілен).

Спеціально розроблена консоль дає можливість установки апарату на вузьких стовпах і перегородках. Консоль кріпиться до апарату вертикально, що дозволяє встановлювати його паралельно або під різними кутами до стіни. Спеціальні кріпильні тримачі полегшують установку під перекриттям.


До апаратів LEO можна підключити змішувальну камеру , що дозволяє створити найбільш просту систему припливної вентиляції. Більше інформації по комплексних опалювально-вентиляційних системах знаходиться у вкладці Система FLOWAIR.



   Підтверджені параметри:

Завядки спiвпрацi з мiжнародною незалежною акредитовананою лабораторiєю компанiя FLOWAIR надає апарати з пiдтвержденими технiчними параметрами.



   Призначення:

Апарати LEO використовуються для великих і середніх обєктів. Наприклад: логістичні центри, промислові цехи , склади , торгові центри.



   Автоматика:

- Управління TS основні функції і легке обслуговування.



   Технологiя / Инновацiя / Переваги:

Корпус - легкий і міцний матеріал ЕРР (спінений поліпропілен).

Консоль – дозволяє встановити апарат на вузьких стовпах і перегородках.

Широкий типорозмір – дозволяє підібрати апарат під індивідуальні вимоги будь-якого об’єкту.

По запиту – доступні також апарати в корпусі  INOX  і в металевому корпусі, пофарбованому порошковою фарбою.

Аксесуари – широкий асортимент дозволяє найбільш ефективно використовувати апарат: змішувальна камера, конфузор, розподілювач повітря.

Технічні параметри LEO S

  LEO S1 LEO S2 LEO S3
Швидкiсть III II I III II I III II I
Продуктинiсть [м3/год] 2300 1900 1500 2000 1600 1250 1800 1400 1000
Дiапазон теплової потужностi [кВт] 12,8 – 0,7 26,5 – 2,1 32,7 – 1,7
Номiнальна теплова потужнiсть (70/50/16oC) 4,5 10,2 12,3
Живлення [В/Гц] 230/50
Макс. споживання току [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3
Макс. споживача потужнiсть [Вт] 120 90 70 130 90 70 130 90 70
IP / клас iзоляцiї 54/F
 Рівень акустичного тиску 5 м [дБ(A)]* 56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9
Рівень акустичногої потужності [дБ(A)]** 71,4 65,8 59,0 71,4 65,8 59,0 71,4 65,8 59,0
Горизонтальна довжина ізотермічного повітря [м]*** 16,0 13,0 10,0 14,0 11,0 8,5 12,5 9,5 7,0
Вертикальна довжина неізотермичного повітря [м]**** 6,0 5,1 4,1 5,3 4,4 3,5 4,9 3,9 2,9
Макс. температура теплоносія [oC] 120
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 1/2
Вид корпусу EPP - спінений поліпропілен
Колір сірий
Робоче середовище всередині приміщень
Макс. робоча температура [oC] 60
Позиція роботи будь-яка
Вага апарату [кг] 9,5 10,4 10,8
Вага апарату, наповненого водою [кг] 10,2 11,6 12,2

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, обємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при ΔT=5oі граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

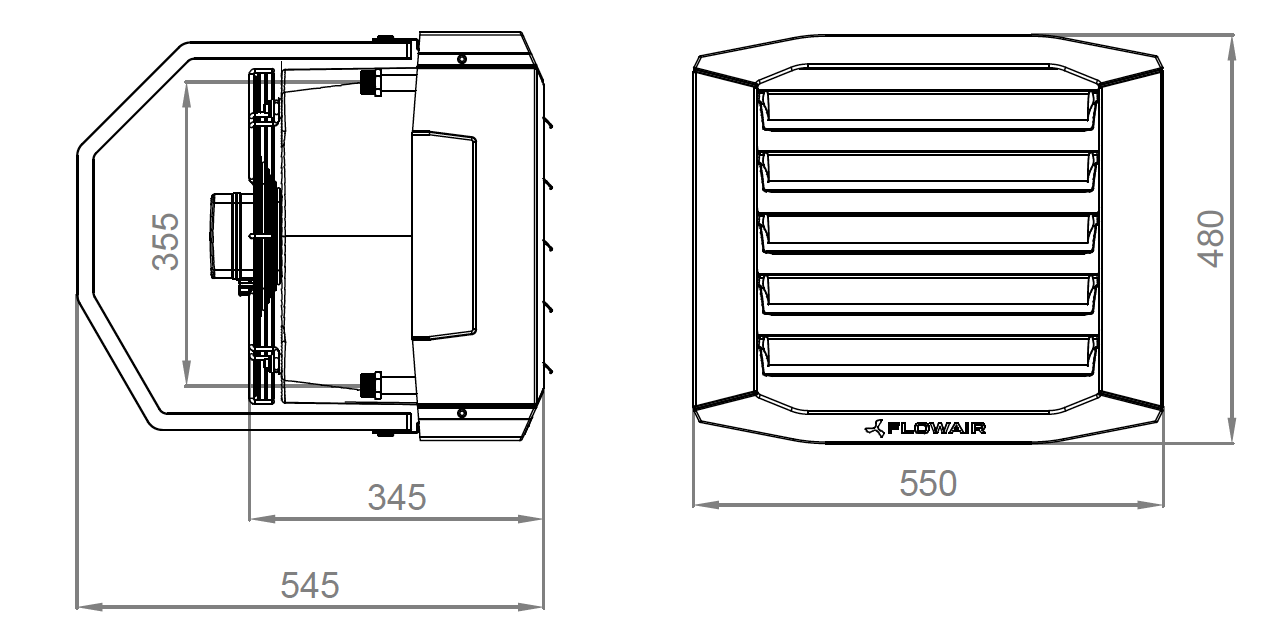

Габарити LEO S



Технічні параметри LEO L

  LEO L1 LEO L2 LEO L3
Швидкiсть III II I III II I III II I
Продуктинiсть [м3/год] 4250 2800 1700 3800 2400 1400 3400 2100 1200
Дiапазон теплової потужностi [кВт] 32,3 – 1,3 50,4 – 2,2 65,2 – 3,2
Номiнальна теплова потужнiсть (70/50/16oC) 11,7 19,1 25,5
Живлення [В/Гц] 230/50
Макс. споживання току [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6
Макс. споживача потужнiсть [Вт] 330 240 120 340 240 120 340 240 120
IP / клас iзоляцiї 54/F
 Рівень акустичного тиску 5 м [дБ(A)]* 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2
Рівень акустичногої потужності [дБ(A)]** 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1
Горизонтальна довжина ізотермічного повітря [м]*** 24,0 15,0 9,5 21,5 13,0 8,0 19,0 11,5 6,5
Вертикальна довжина неізотермичного повітря [м]**** 8,3 5,6 3,7 7,5 4,9 3,1 6,8 4,4 2,8
Макс. температура теплоносія [oC]  120
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 3/4
Вид корпусу EPP - спінений поліпропілен
Колір сірий
Робоче середовище всередині приміщень
Макс. робоча температура [oC]  60
Позиція роботи будь-яка
Вага апарату [кг] 14,9 16,2 17,8
Вага апарату, наповненого водою [кг] 15,9 18,2 20,5

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, обємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при ΔT=5oC і граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

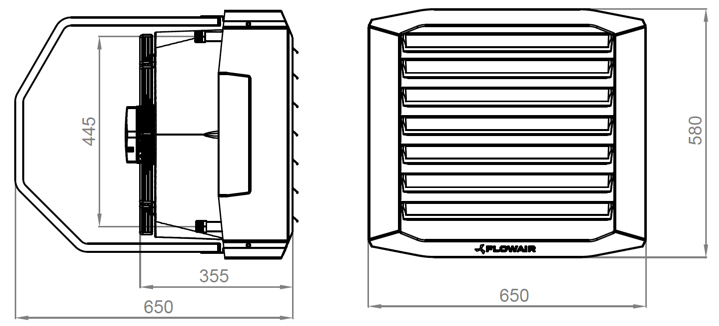

Габарити LEO L



Технічні параметри LEO XL

  LEO XL 2 LEO XL 3
Швидкiсть III II I III II I
Продуктинiсть [м3/год] 5800 4600 2900 5300 4100 2500
Дiапазон теплової потужностi [кВт] 94,0 – 6,6 121,0 – 8,3
Номiнальна теплова потужнiсть (70/50/16oC) 36,5 48,1
Живлення [В/Гц] 230/50
Макс. споживання току [A] 2,3 1,8 1,4 2,4 1,8 1,4
Макс. споживача потужнiсть [Вт] 520 370 270 550 370 270
IP / клас iзоляцiї  54/F
 Рівень акустичного тиску 5 м [дБ(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
Рівень акустичногої потужності [дБ(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Горизонтальна довжина ізотермічного повітря [м]*** 26,0 20,5 13,0 23,5 18,0 11,0
Вертикальна довжина неізотермичного повітря [м]**** 8,5 7 4,7 7,7 6,2 4,1
Макс. температура теплоносія [oC]  120
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 3/4
Вид корпусу EPP - спінений поліпропілен
Колір сірий
Робоче середовище всередині приміщень
Макс. рабочая температура [oC]  60
Позиція роботи будь-яка
Вага апарату [кг] 23,2 26,2
Вага апарату, наповненого водою [кг] 25,9 30,3

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, обємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при ΔT=5oі граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

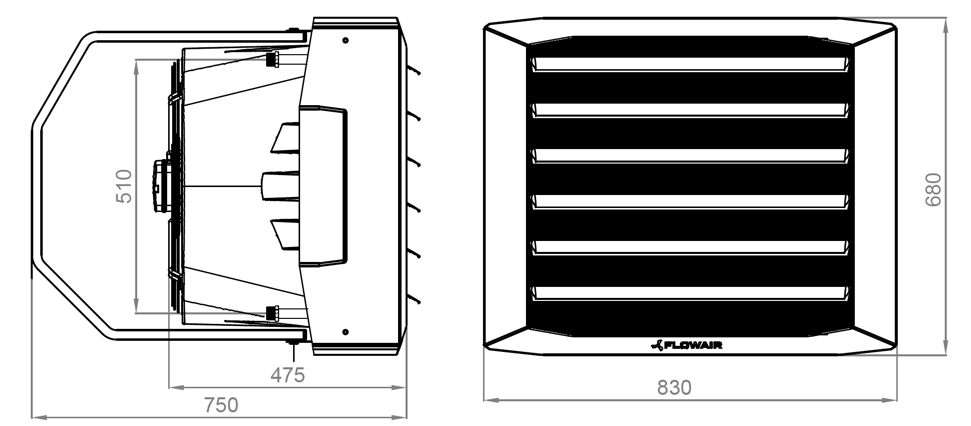

Габарити LEO XL





З метою розрахунку теплових потужностей, користуйтесь, будь-ласка, нашим калькулятором внизу внизу:

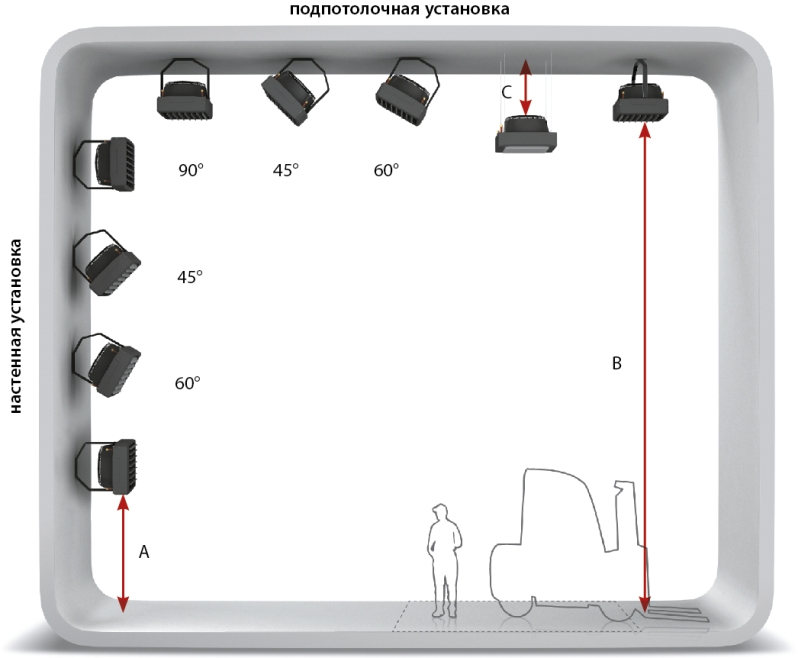

Повітронагрівачи LEO можут бути встановлені в будь-якій горизонтальній і вертикальній позиції. Спеціально продумана поворотна консоль дозволяє встановити апарат вертикально або горизонтально під різними кутами до перегородки.

Апарати оснащені також кріпильними тримачами, яки полегшуют установку під стелею з допомогою монтажніих шпильок.






  A B C D E F
S1 <3 2,5-7,0 >0,3 0,415 0,415 >0,5
S2 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
S3 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
L1 2,5-8 2,5-9,5 >0,3 0,515 0,515 >0,5
L2 2,5-8 2,5-8,5 >0,3 0,515 0,515 >0,5
L3 2,5-8 2,5-8,0 >0,3 0,515 0,515 >0,5
XL2 2,5-10 2,5-9,5 >0,3 0,66 0,58 >0,5
XL3 2,5-10 2,5-9,0 >0,3 0,66 0,58 >0,5

Нижче представлено рекомендації по монтажу:

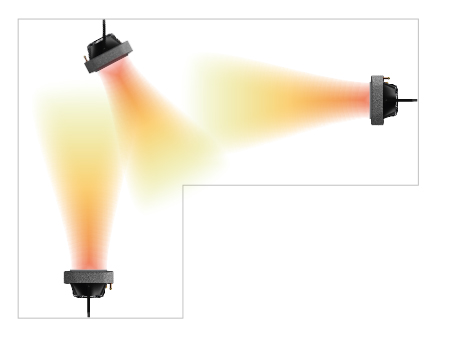

     Необхідно забезпечити рівномірне роспроділення
     теплого повітря по всьому об“єму приміщення.

fb

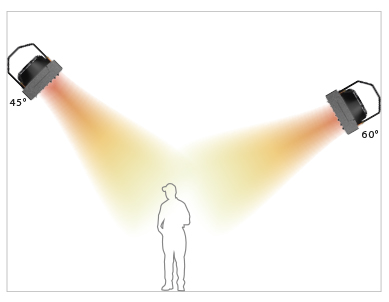

       Аппрати необхідно встановлювати таким чином,
       щоб струмина нагнітаючого повитря була направлена в зону
       пребування людей.

fb

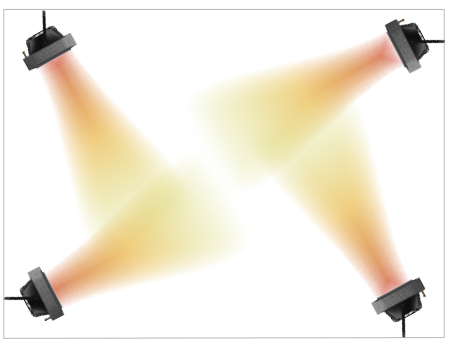

     Повітронагрівачи  яка втановливлюються на протилежних
     стінах, необхідно встановлювати в шахматному порядку.

fb

     Встановлюючи повітронагрівачі в кутах, необхідно
     направляти струмину повітря в середину поміщення так, щоб
     струмина повітря не дула по стіні.

fb

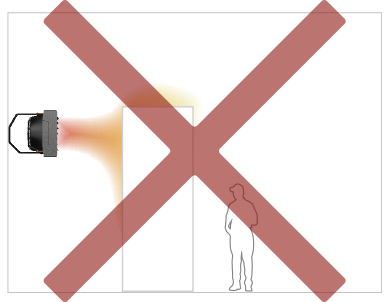

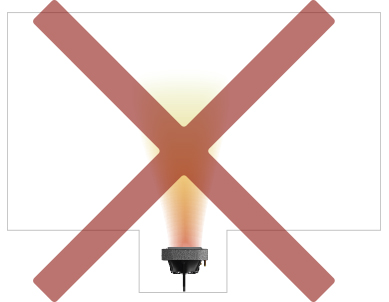

    При встановленні опалювального апарату необхідно звернути увагу на це,  щоб на шляху струмини повітря не було ніяких перешкод.

fb

       Повітронагрівачі треба монтувати таким чином, щоб
       забезпечити вільний приплив повітря навколо апарату.
