Основні параметри:

Продуктивність:

1200 м³/год

ККД рекуперації тепла:

до 80,9 %

Потужність рекуперації тепла:

до 6,0 кВт

Вага апарата:

75,1 - 82,4 кг

Корпус:

спінений поліпропиілен ЕРР

Автоматика OXeN

Основні файли

Технічна документація
3.04 MB
Каталог обладнання
18.12 MB

Печать

Коротка характеристика:

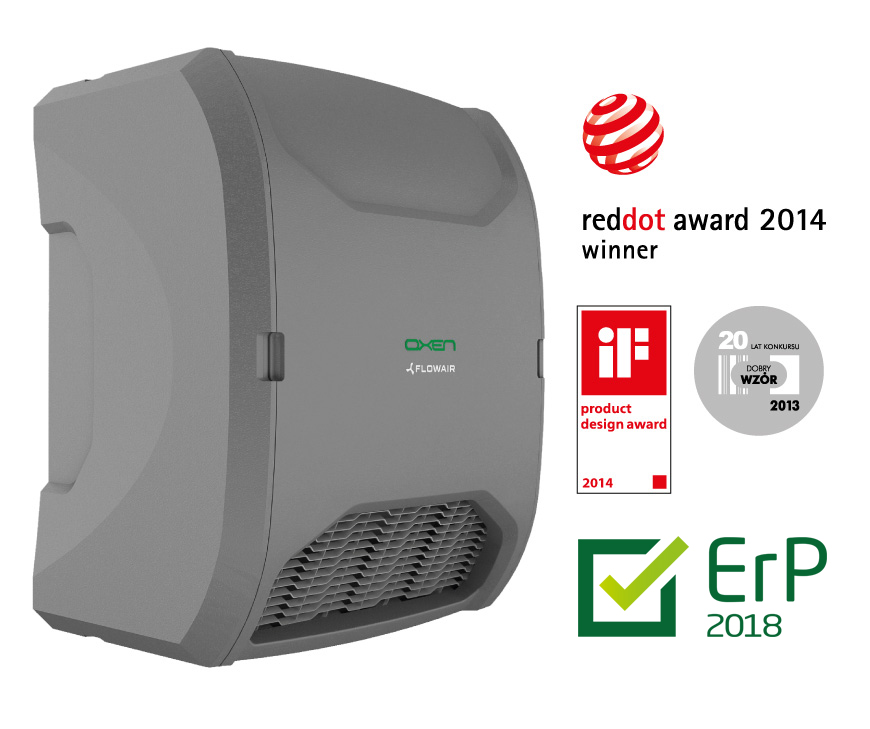

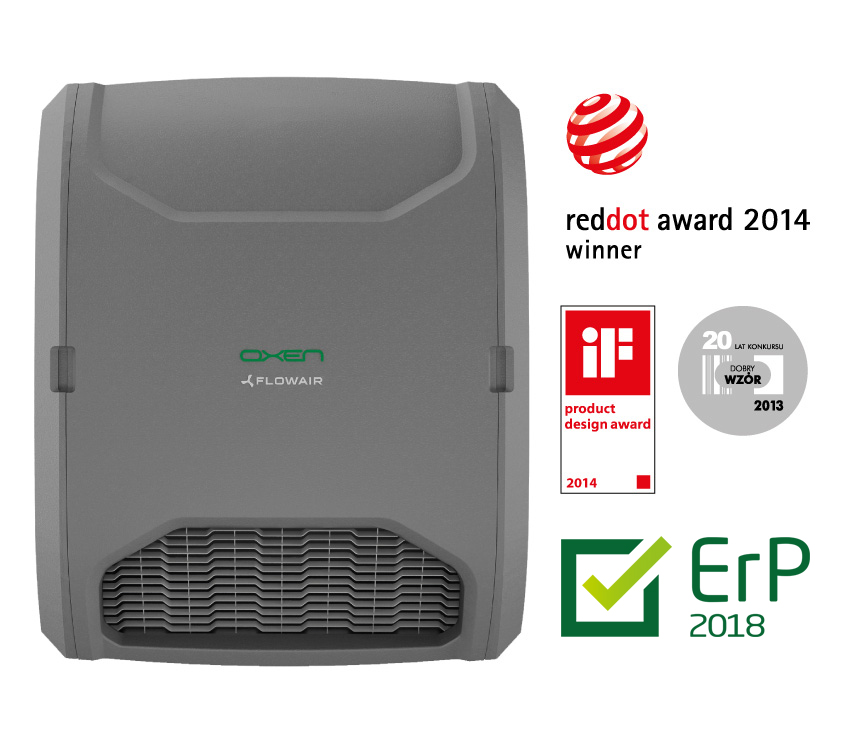

OXeN - це безканальна система вентиляції з рекуперацією тепла. Обладнання являє собою енергоощадну припливно-витяжну вентиляцію на об’єкті без потреби встановлення канальної системи.

OxeN — це:
Безканальна установка дозволяє значно знизити інвестиційні затрати, легка в обслуговуванні і сервісних процедурах. Ідеальне рішення для вже існуючих об’єктах.

Незалежна установка

Кожна установка оснащена комплексною системою автоматики, яка гарантує інтуїтивне и надійне обслуговування установки.

Компактная установка

Установка OXeN -це обладнання яке готове до роботи. Не вимагає додаткових монтажних консоль, так як вона оснащена, в стандартному виконанні, кріпильними тримачами.

Доступні типи установок:

X2-N-1.2-V – установка без нагріву, настінний монтаж
X2-W-1.2-V – установка з водяним нагрівом, настінний монтаж
X2-E-1.2-V – установка з електричним нагрівом, настіний монтаж
X2-N-1.2-H – установка без нагріву, підстельовий монтаж
X2-W-1.2-H – установка з водяним нагрівом, підстельовий монтаж

Призначення:

Средні об’єкті, де виникає потреба у вентиляційній установці, але немає можливості використати канальну
систему, наприклад: АЗС, магазини, майстерни, склади, ресторани, спортивні і банкетні зали, промыслові будівлі, і т.д. і т. п.

Автоматика:

Установка OXeN оснащена комплексною системою автоматики. Управляється з допомогою одного командо-контролера з сенсорним екраном T-box.

взнайте більше

Технологія / Инновація / Перевагива

X2-FLOW – високий ККД рекуперації тепла досягається завдяки використанню 2 перехресних проти-токових теплообмінників.

MULTI-FAN TECHNOLOGY – апарат оснащений двома секціями діагональних вентиляторів, кожна з яких складається з 3 одиниц.

Корпус з EPP – корпус виготовлений з легкого и міцного матеріалу EPP. Не вимагає додаткової канальной установки. Апарат компактний, готовий до работи зразу після монтажу.

Технічні параметри OXeN

	X2-W-1.2-V	X2-N-1.2-V	X2-W-1.2-H	X2-N-1.2-H	X2-E-1.2-V
Максимальна продуктивність (приплив/витяжка) [м³/год]	1200 *
Довжина потоку повытря [м]	горизонтальний, 15**		вертикальний, 4,5***		горизонтальний, 15
Регулювання продуктивності приплив/витяжка [м³/год]	безступінчаста, 150 – 1200 м³/год				-
Рівень акустичного тиску [ дБ(А)]	49 ****
Живлення [VAC/Гц]	230/50				3x400
Макс. споживання току [A]	1,9				14
Макс. споживача потужнiсть [Вт]	420				8,5
Корпус	EPP - спінений поліпропілен
Колір	сірий
Вага обладання [кг]	77,5	75,1	80,5	78,1	82,5
Вага обладання, наповненого водою [кг]	78,3	–	81,3	–	–
Робоче середовище	всередині приміщень
Максимальная запыленность воздуха [г/м³]	0,3
Рабочая температура [°C]	5–35

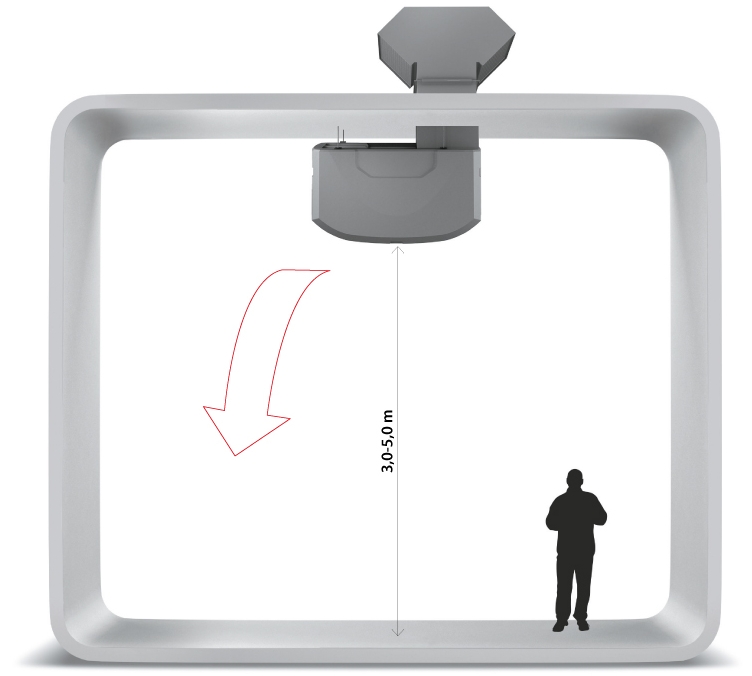

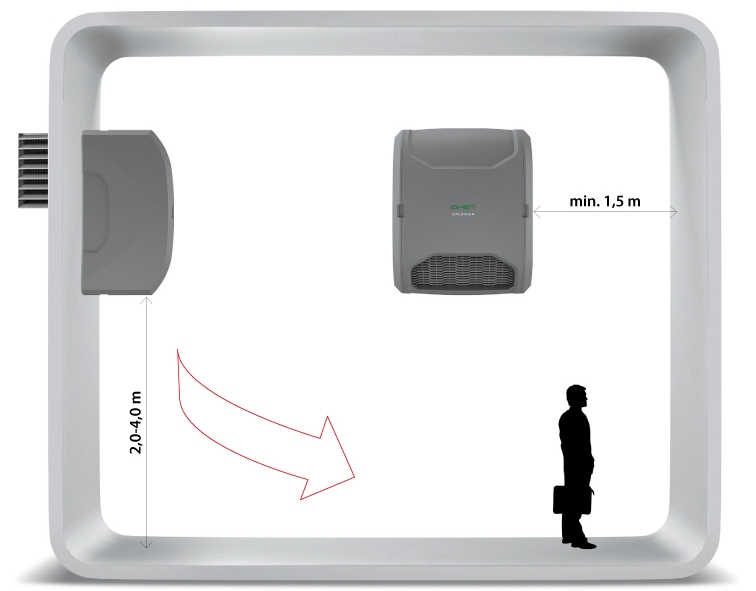

Позиція работы	вертикально на стіні		під стелею		вертикально на стіні
IP	42
Клас фільтру	EU4
Вид теплообмінника рекуперації тепла	двох-ступінчаста рекуперація тепла в перехресно-токових теплообмінниках
ККД рекуперації тепла сухого/волгого повітря [%]	74,7/ 80,9 *****
Номінальна теплова потужність [кВт]	10 ******	–	10 ******	–	8,5
Зміни температури повітря на вході/виході (ΔT) [°C]	25 ******	–	25 ******	–	–
Патрубок [”]	½	–	½	–	–
Максимальний робочий тиск [MПa]	1,6	–	1,6	–	–
Максимальна температура теплоносія [°C]	95	–	95	–	–
Управління	інноваційний контролер з сенсорним екраном T-box
Захист від розмерзання теплообмінника рекуперації тепла	зменшення обертів припливних вентиляторів

^*Максимальна продуктивність при роботі обладнання з фільтром EU4 і встановленням для забору/викиду повітря OxS
** Вертикальна довжина потоку ізомтермичного повітря, при граничній швидкості 0,2 м/с
*** Горизонтальна довжина неізотерміческого повітря (Δt=5°C), при граничной скорости 0,2 м/с
**** Рівень звукового тиску для приміщення з середнім коєфіцієнтом звукопоглинання, об’ємом 500 м³, на відстані 5м від апарату
***** Згідно закону ЕС No 1253/2014 від 01.01.2016, що вимірюється для рівномірного потоку маси, продуктивності 1200 м³/год и різниці температур 20 К
******При температурі теплоносія 80/60°C, і температурі повітря на вході в теплообмінник 5°C и продуктивности 1200 м³/год

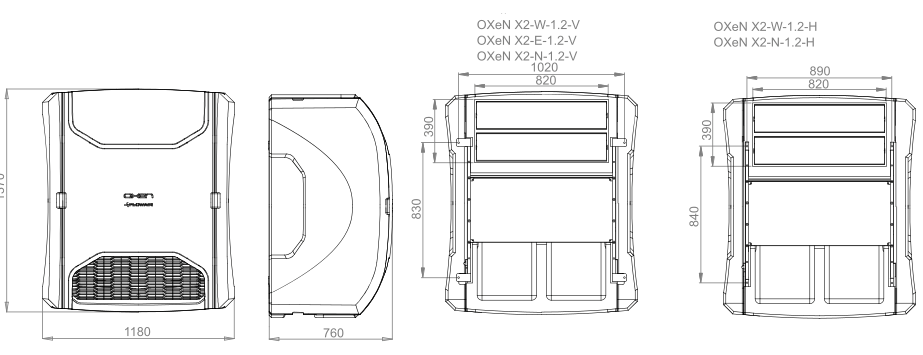

Габарити OXeN

Теплові потужності OXeN

OXeN
Tp1	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2
[°C]	кВт	л/год	кПа	[°C]	кВт	л/год	кПа	[°C]	кВт	л/год	кПа	[°C]	кВт	л/год	кПа	[°C]	кВт	л/год	кПа	[°C]
	Tw1/Tw2 = 90/70°C				Tw1/Tw2 = 80/60°C				Tw1/Tw2 = 70/50°C				Tw1/Tw2 = 60/40°C				Tw1/Tw2 = 50/30°C
-5	13,3	587	12,1	28	11,6	507	9,6	24	9,8	429	7,3	19	8,0	350	5,3	15	6,2	270	3,5	10
0	12,5	552	10,9	31	10,8	473	8,5	27	9,0	394	6,3	22	7,2	315	4,4	18	5,4	235	2,7	13
5	11,7	518	9,7	34	10	438	7,4	30	8,2	359	5,3	25	6,4	280	3,6	21	4,6	199	2,0	16
10	10,9	483	8,5	37	9,2	404	6,4	33	7,4	324	4,4	28	5,6	244	2,8	24	3,7	161	1,4	19
15	10,2	449	7,5	40	8,4	369	5,4	35	6,6	289	3,6	31	4,8	208	2,1	27	2,8	122	0,9	22
20	9,4	414	6,5	43	7,6	334	4,5	38	5,8	253	2,9	34	3,9	171	1,5	30	1,3	56	0,2	23

V – об’єм повітря
PT – теплова потужність
Tp1 – температура повітря на вході в апарат
Tp2 – температура повітря на виході з апарату
Tw1 - температура води на вході в теплообмінник
Tw2 - температура води на виході из теплообмінника
Qw – витрата води через теплообмінник
Δpw – падіння тиску води в теплообміннику
