ROBUR G


Основные параметры:

Obciążenie cieplne: 15-93 kW
Moc grzewcza: 15,6-90,2 kW
Nominalne natężenie przepływu powietrza: 8250 m3/h
Masa: 55-122 kg
Индексы продукта:
11083; 11087; 11088; 11089

   Krótka charakterystyka:

Nagrzewnica gazowa przeznaczona do stosowania wewnątrz pomieszczeń. Dostępna w czterech modelach o mocy grzewczej od 15,8 do 93 kW.

Modulowana moc palnika oraz modulowana prędkość wentylatora zapewnia wysoką sprawność urządzenia oraz niskie zużycie energii.

Technologia kondensacyjna w aparacie umożliwia uzyskanie sprawności nawet do 105,7% co czyni je porównywalnymi z najlepszymi kotłami kondensacyjnymi na rynku.

Palnik nadmuchowy wykonany ze stali nierdzewnej sterowany  za pomocą
zaawansowanej automatyki  redukuje niemal całkowicie emisję CO i NOx.

Efekt podłogowy, który uzyskujemy dzięki specjalnej konstrukcji wymiennika ciepła
(różny rozkład temperatur i prędkości powietrza w różnych miejscach wymiennika), pozwala skutecznie utrzymywać ciepłe powietrze w strefie przebywania ludzi
i uniknąć znacznego rozwarstwienia temperaturowego w pomieszczeniu.

Standardowo nagrzewnice wyposażone są w: cyfrowy chronotermostat, syfon do odprowadzenia kondensatu, zestaw dysz na gaz płynny.

Do nagrzewnic proponowane są różne typy systemów kominowych – poziome, pionowe oraz koncentryczne i rozdzielne. Dostępne są również różne zakończenia elewacyjne – kołpaki ochronne.



   Przeznaczenie:

Nagrzewnice serii G znajdują zastosowanie w takich pomieszczeniach jak: warsztaty, fabryki, budynki handlowe, sale wystawiennicze, hale sportowe i centra fitness.



   Sterowanie:

ROBUR G standardowo wyposażony jest w cyfrowy chronotermostat, który umożliwia ustawienie trzech osobnych poziomów temperatury (komfortu, zredukowaną i ochronną).



   Technologia / Innowacje / Korzyści:

Oszczędności – modulacja płomienia i nadmuchu zapewnia wysoką sprawność nagrzewnicy oraz niskie zużycie energii. Zastosowanie kondensacji w urządzeniu umożliwia uzyskanie sprawności nawet 105,7%.

Konstrukcja - palnik nadmuchowy wykonany ze stali nierdzewnej sterowany jest za pomocą zaawansowanej automatyki, dzięki temu redukuje niemal całkowicie emisję CO i NOx.

Efekt podłogowy, który uzyskujemy dzięki specjalnej konstrukcji wymiennika ciepła pozwala skutecznie utrzymywać ciepłe powietrze w strefie przebywania ludzi i uniknąć znacznego rozwarstwienia temperaturowego w pomieszczeniu.


Dane technicze ROBUR G

  G
Jedn. G 30 G 45 G 60 G 100
Typ gazu - Gaz ziemny – LPG
Nominalne obciążenie cieplne kW 30 45 58 93
Nominalna moc grzewcza (max) kW 29,2 43,3 56,2 90,2
Nominalna moc grzewcza (min) kW 15,8 15,6 20,2 33,5
Nominalne zużycie gazu (max)  (1)                                            GZ 50 m3/h 3,17 4,76 6,14 9,84
LPG kg/h 2,33 3,5 4,5 7,22
Sprawność (max) % 105,3 104,3 104,6 105,7
Ciśnienie zasilania gazem gaz ziemny mbar 20
G 30 30
G 31 37
Przyłącze gazu 3/4
Średnica przewodu powietrza (2) mm 80
Średnica przewodu spalin (2) mm 80
Napięcie zasilania   230V – 50 Hz
Pobór mocy elektrycznej W 350 450 750 1000
Przepływ powietrza nominalny (3) m3/h 2700 4000 5350 8250
zredukowany (3) 2300 2340 3310 5200
Przyrost temperatury (max) K 31,8 31,8 30,8 32,1
Poziom hałasu (max) w odległości 6 m otwarta przestrzeń dB(A) 47 48 50 54
typowa instalacja 59 60 61,5 65,5
Zasięg strumienia powietrza (4) m 18 25 31 40
Zalecana wysokość montażu m 2,5/3 2,5/3 3/3,5 3/4
Temperatura pracy (5) 0C 0 ÷ 35
Waga kg 55 65 75 120

(1) - W temp. 150C - 1013 mbar
(2) - Średnica nominalna sztywnego przewodu kominowego wprowadzanego do określonej obudowy cylindrycznej
(3) - W temp. 200C - 1013 mbar
4) - Wartości mierzone w terenie otwartym; w rzeczywistych instalacjach strumień ciepłego powietrza może docierac na odległości większe niż podane powyżej
Wartość ta zależna jest od wysokości montażu nagrzewnicy, środowiska montażu oraz izolacji termicznej ogrzewanego obszaru
(5) - Temperatura pomieszczenia w miejscu instalacji urządzenia

Nagrzewnice ROBUR G można montować za pośrednictwem obrotowej konsoli lub wsporników montażowych.

Konsola obrotowa umożliwia montaż naścienny oraz obrót urządzenia w poziomie o 30° w każdą stronę. Ustawienie nagrzewnicy może być wybrane tylko raz przed podłączeniem urządzenia do instalacji gazowej i kominowej.

                                                  konsola obrotowa

         wsporniki montażowe



Nagrzewnice z serii G posiadają szereg pakietów kominowych, które umożliwiają wyrzut spalin z pomieszczenia:





KA - pakiet kominowy do urządzeń serii F1, F2, K, G, B15 z pracą zależną od pomieszczenia – poziome przejście przez ścianę. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem poziomym - odprowadzenie spalin.




KB - pakiet kominowy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia – poziome przejście przez ścianę. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem poziomym - odprowadzenie spalin oraz rura Ø80 o dł.1000 mm z zakończeniem poziomym - pobór powietrza.






KC - pakiet kominowy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia - przejście pionowe przez strop. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem pionowym – odprowadzenie spalin, trójnik 87°, miska z odpływem kondensatu.








KD - pakiet kominowy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia z przejściem pionowym przez dach dla części spalinowej
i poziomym przejściem przez ścianę dla części powietrznej. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem pionowym – odprowadzenie spalin, trójnik 87°, miska z odpływem kondensatu oraz rura Ø80 o dł.1000 mm
z zakończeniem poziomym - pobór powietrza.







KE1 - pakiet kominowy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø125/80 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny – łączący wraz z kolanem 90°, zakończenie koncentryczne poziome 500 mm.







KE 2 - pakiet kominowy o powiększonej średnicy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø150/100 poziomo przechodzący przez ścianę. W skład układu wchodzą:
trójnik koncentryczny – łączący wraz z kolanem 90°, zakończenie koncentryczne poziome 500 mm.

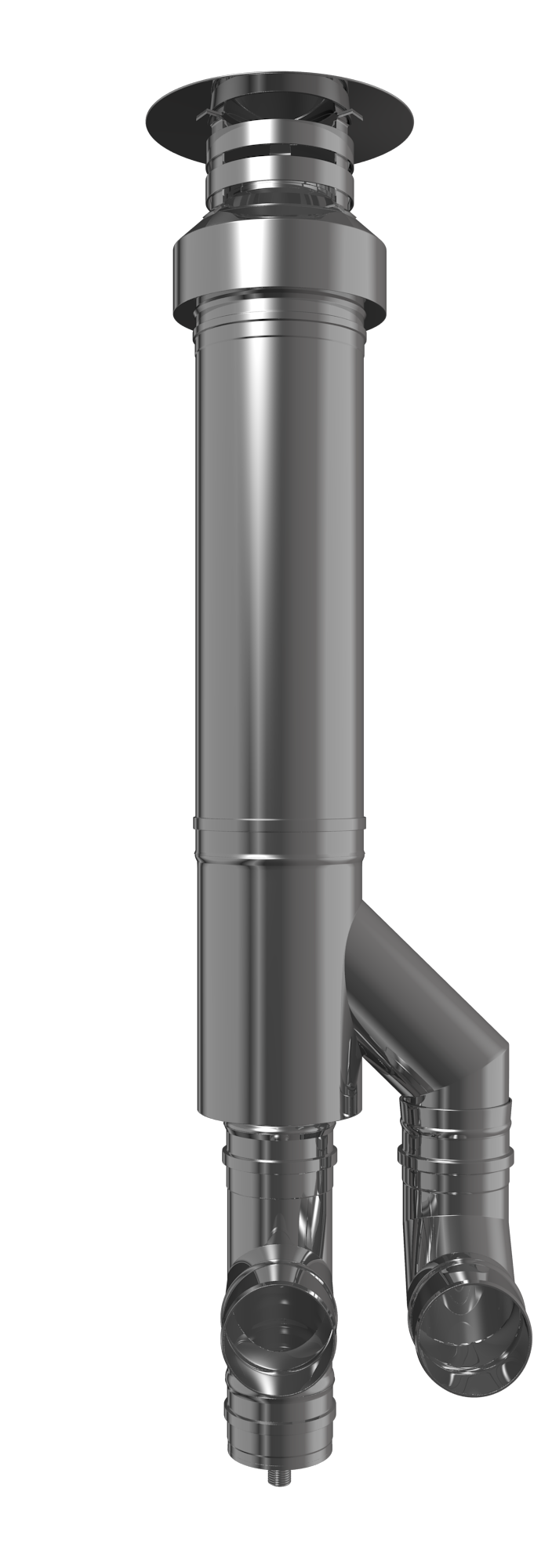

KF1- pakiet kominowy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø125/80 z przejściem pionowym przez dach. W skład układu wchodzą: miska z odpływem kondensatu – spaliny, trójnik 87° - spaliny, trójnik koncentryczny łączący wraz z kolanem 90°, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90° - pobór powietrza.









KF2 - pakiet kominowy o powiększonej średnicy dla urządzeń serii F1, F2, K, G, B15 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø150/100 z przejściem pionowym przez dach. W skład układu wchodzą: miska
z odpływem kondensatu – spaliny, trójnik 87° - spaliny, trójnik koncentryczny łączący wraz z kolanem 90°, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90° - pobór powietrza.
