KM EL


Základní parametry:

Topný výkon: 4,9 — 20,9 kW
Vzduchový výkon: 800 — 2600 m3/h
Hmotnost: 36,1 — 47,2 kg
Barva: šedá
Opláštění:  ocel + hliník

Ke stažení

Objednací číslo:
54044, 54045

KRÁTKÁ CHARAKTERISTIKA:

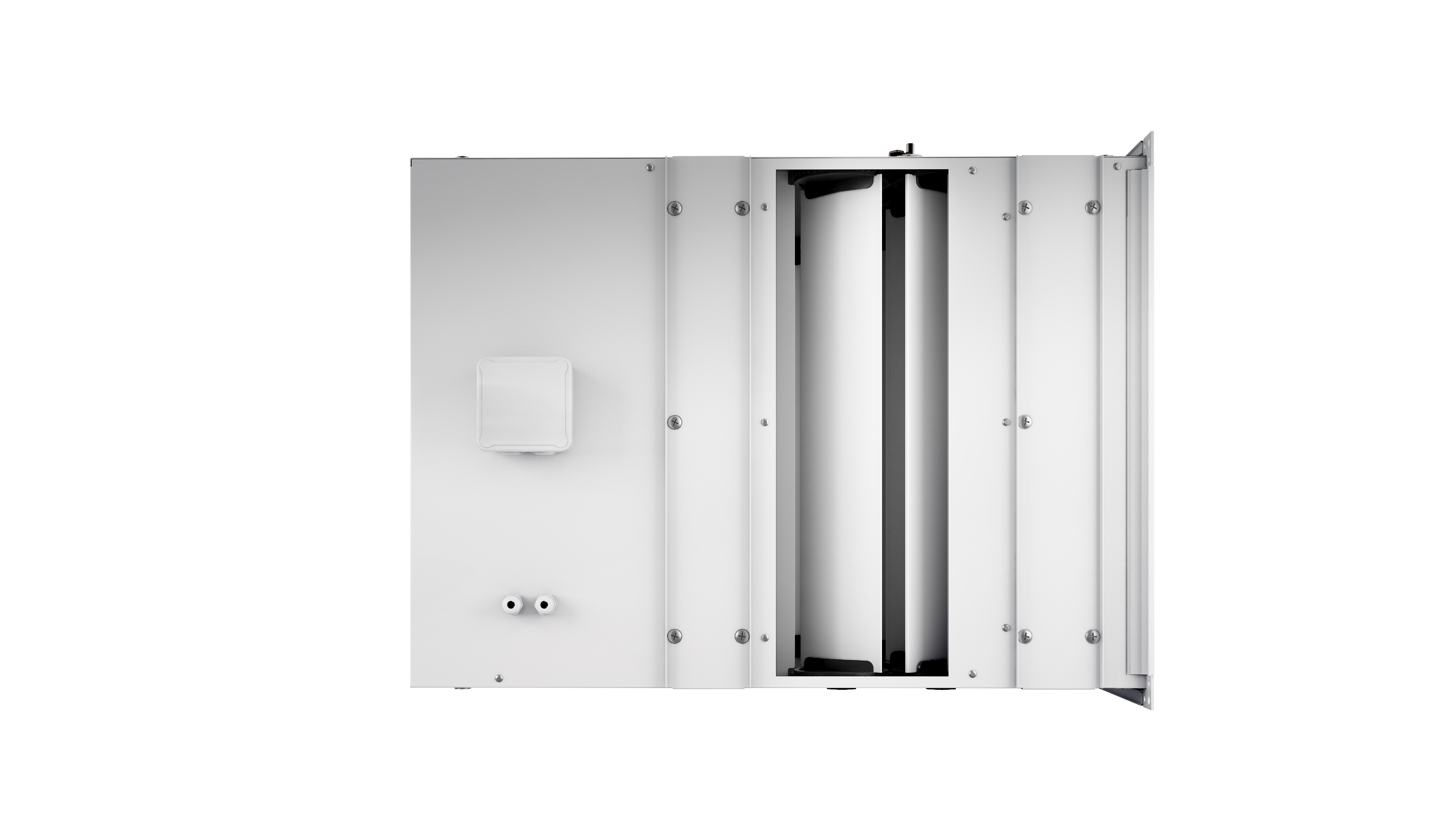

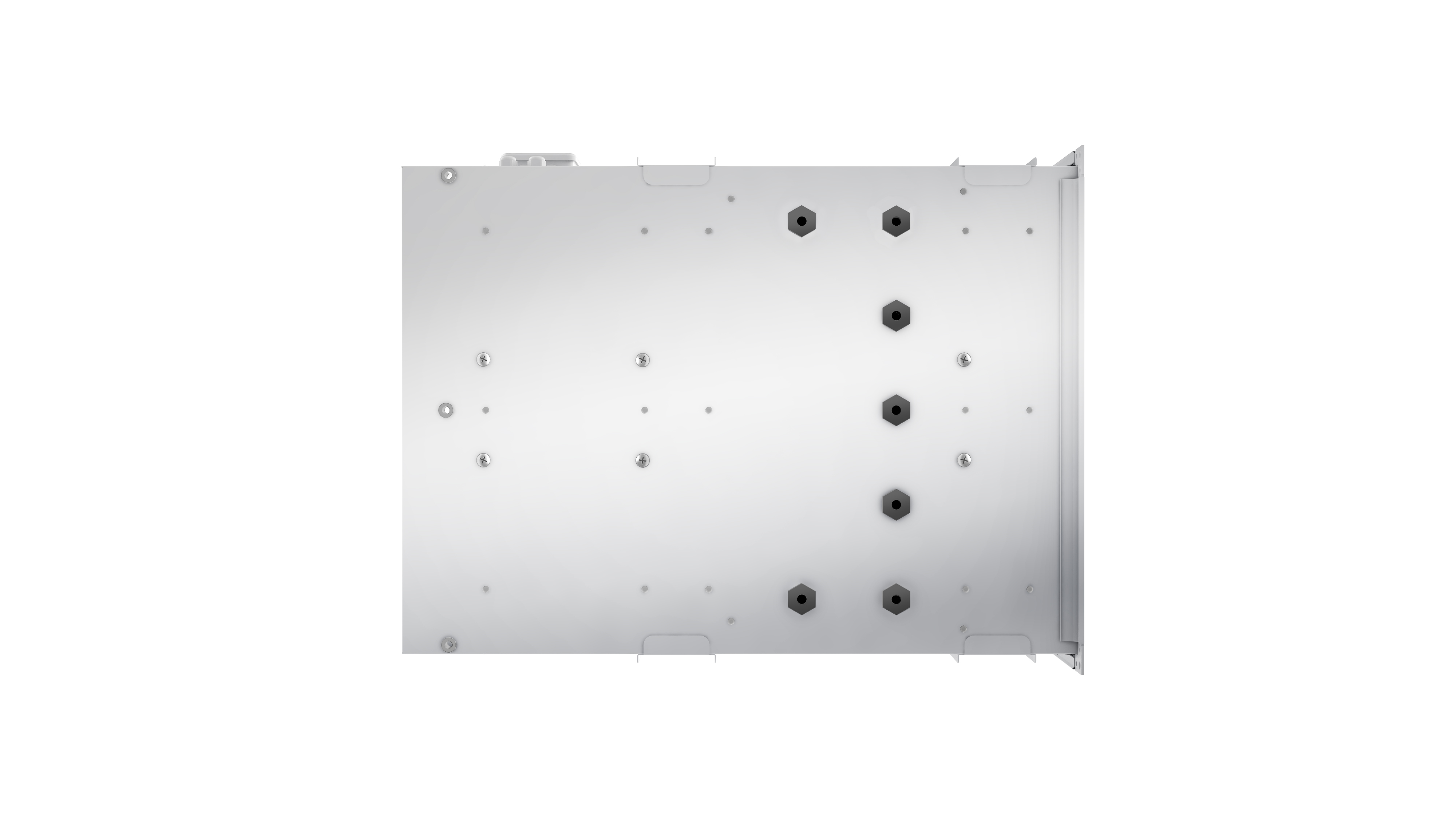

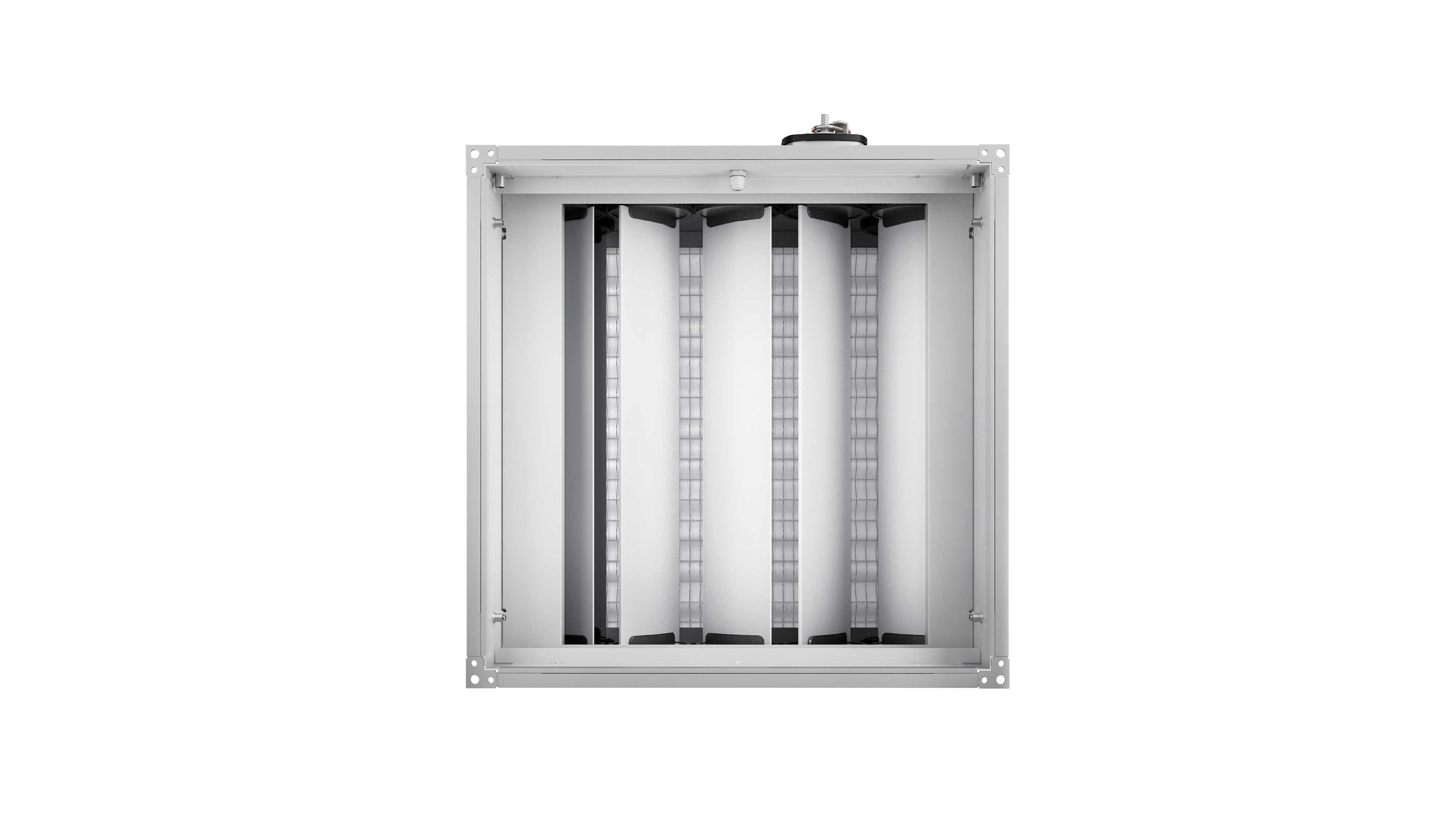

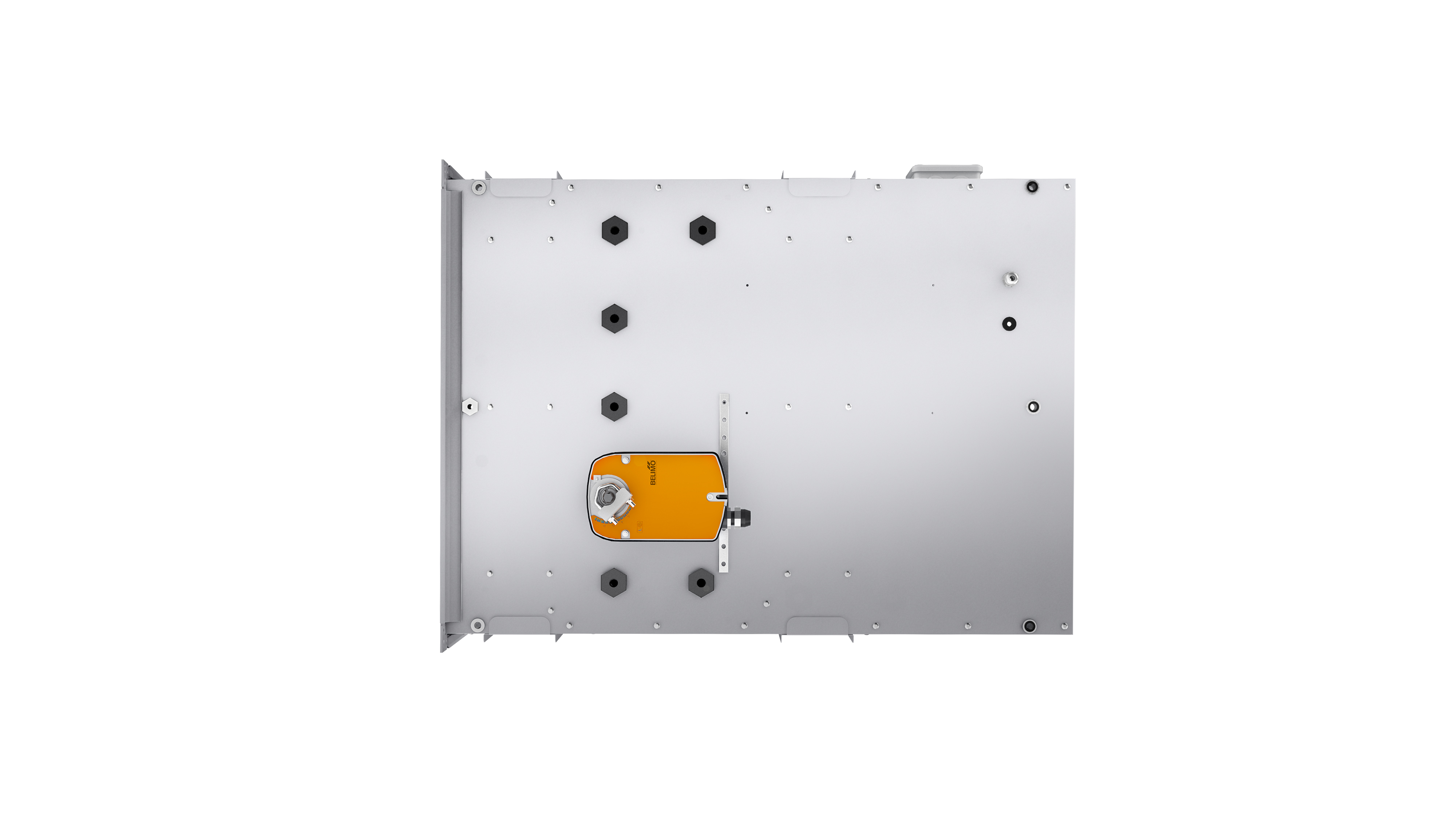

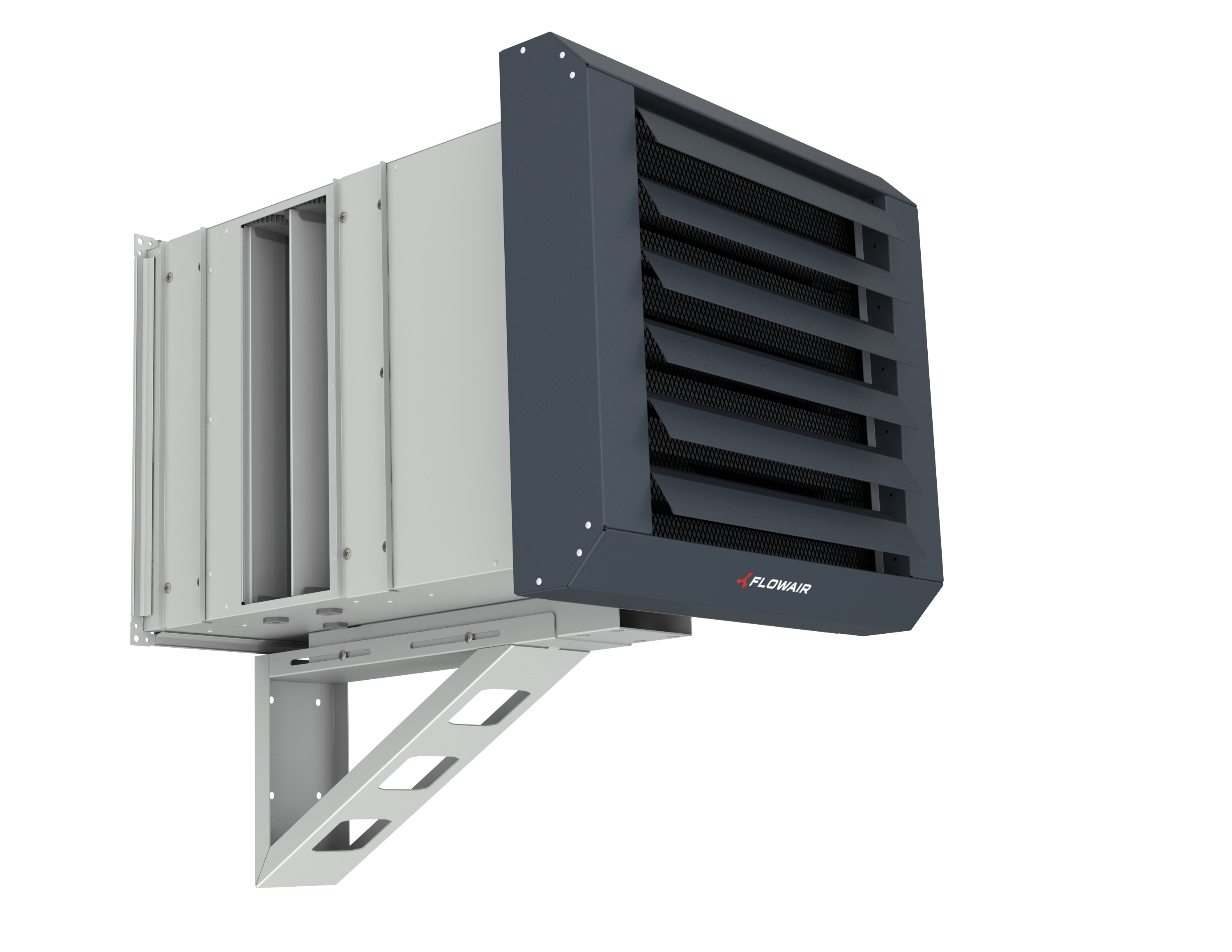

Směšovací komora KM EL je navržena pro spolupráci s teplovzdušnými jednotkami LEO EL BMS, čímž umožňuje přívod čerstvého (venkovního) vzduchu do místnosti.

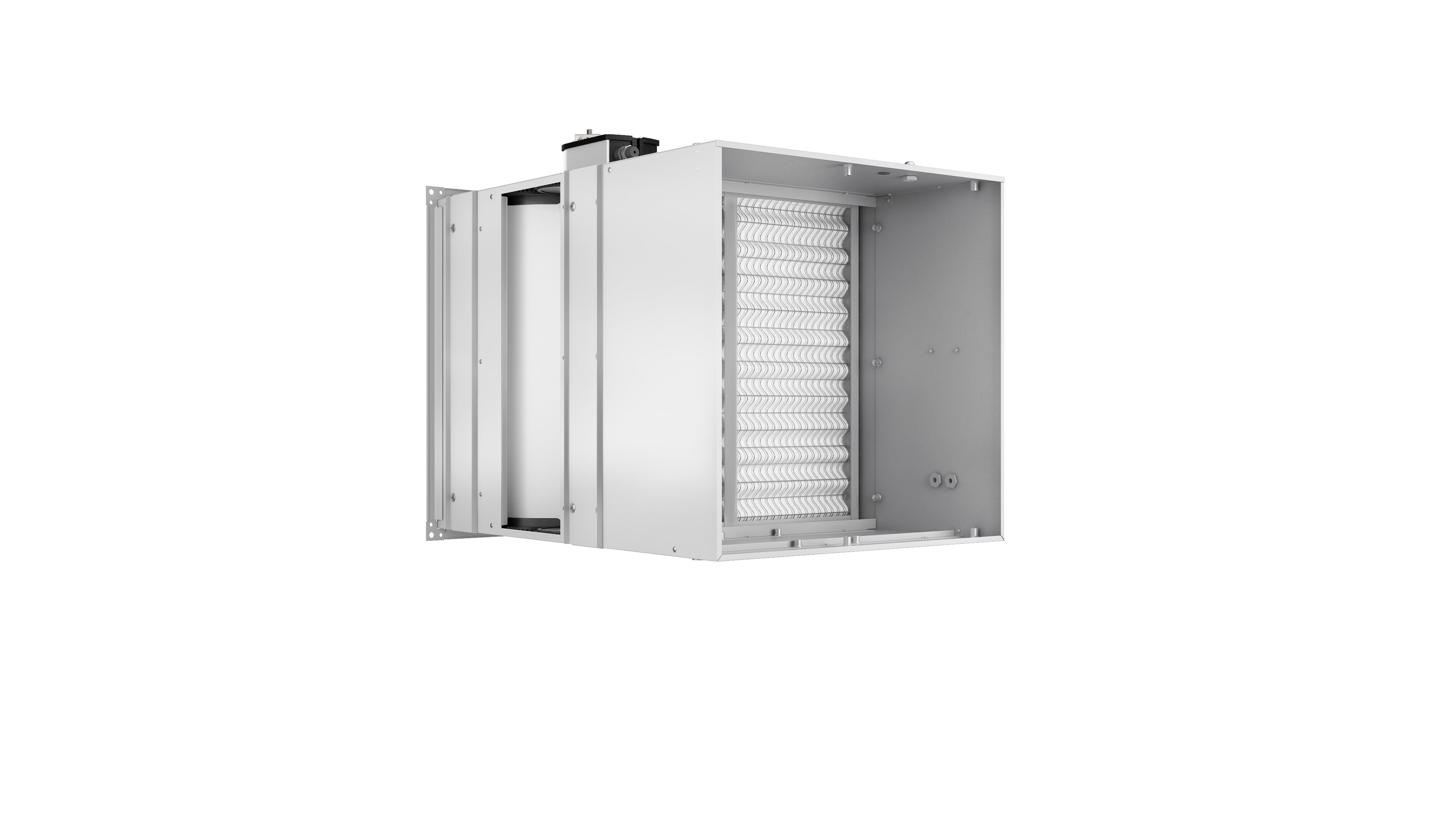

V případě potřeby může být přiváděný vzduch ohříván výměníkem tepla a následně již ohřátý přiváděn do místnosti. Topný registr se skládá z PTC topných článků. Konstrukce zajišťuje maximální topný výkon pro každou rychlost ventilátoru. Komora je vybavena třemi přívody vzduchu, 2 cirkulačního a 1 čerstvého. Je možné plynule nastavovat poměr čerstvého a cirkulačního vzduchu od 0 do 100%.

KM je dostupná ve třech verzích: KM S EL, a KM L EL.

Více informací o komplexním řešení lze nalézt v záložce System FLOWAIR.


POUŽITÍ:

Jednotka LEO + KM se používá v středních a velkých budovách, jako jsou průmyslové budovy, sklady, nákupní pavilony, atd

REGULACE:

REGULACE KM EL LITE – kompletní sada pro regulaci a kontrolu pro jednotky KM + LEO.

TECHNOLOGIE / INOVACE / VÝHODY:

Konstrukce umožňuje instalaci v různých konfiguracích.

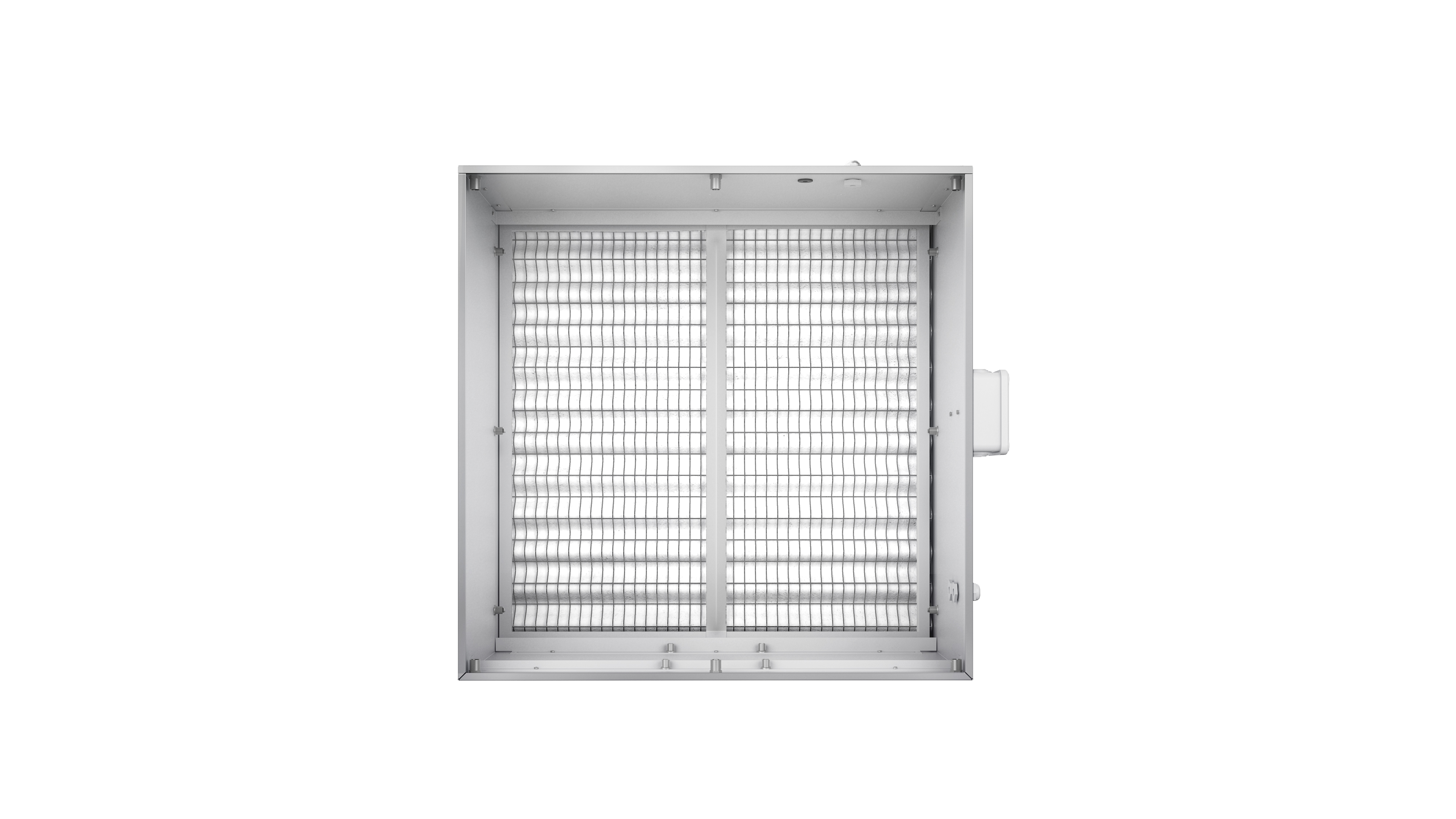

Jednotka je standardně vybavena filtrem hrubé 80% (PN-EN ISO 16890-1E) instalovaným na vstupu vzduchu. Jeho poloha určuje filtraci čerstvého vzduchu nebo čerstvého a recirkulačního vzduchu.

Technická data LEO EL S BMS + KM EL S

  LEO  EL S  BMS + KM EL  S
Kurs III II I
Průtok vzduchu [m3/h] 1100 800 500
Napájení  [V/Hz] 3X400/50
Pracovní proud [A] 0,6 0,4 0,3
Max. pracovní příkon [W] 130 90 70
Krytí 54/F
Hladina akustického výkonu [dB(A)]** 71,4 65,8 59
Hladina akustickeho tlaku 5m [dB(A)]* 56,3 50,7 43,9
Horizontální rozsah [m]*** 7,5 5,5 3,5
Opláštění ocel + hliník
Barva šedá
Prostředí pro vnitřní instalaci
Max. okolní teplota [oC] 50
Instalace stěnu instalace
Hmotnost [kg] 36,1

* PN-EN ISO3744
**Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
***Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

Technical data LEO EL L BMS + KM EL L

  LEO  EL L BMS + KM EL  L
Kurs III II I
Průtok vzduchu [m3/h] 2600 1600 800
Napájení  [V/Hz] 3X400/50
Pracovní proud [A] 1,4 1,2 0,6
Max. pracovní příkon [W] 330 240 120
Krytí 54/F
Hladina akustického výkonu [dB(A)]** 64,1 54,5 42,1
Hladina akustickeho tlaku 5m [dB(A)]* 79,2 69,6 57,2
Horizontální rozsah [m]*** 14,5 9,0 4,5
Opláštění ocel + hliník
Barva šedá
Prostředí pro vnitřní instalaci
Max. okolní teplota [oC] 50
Instalace stěnu instalace
Hmotnost [kg] 47,2

* PN-EN ISO3744
**Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
***Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

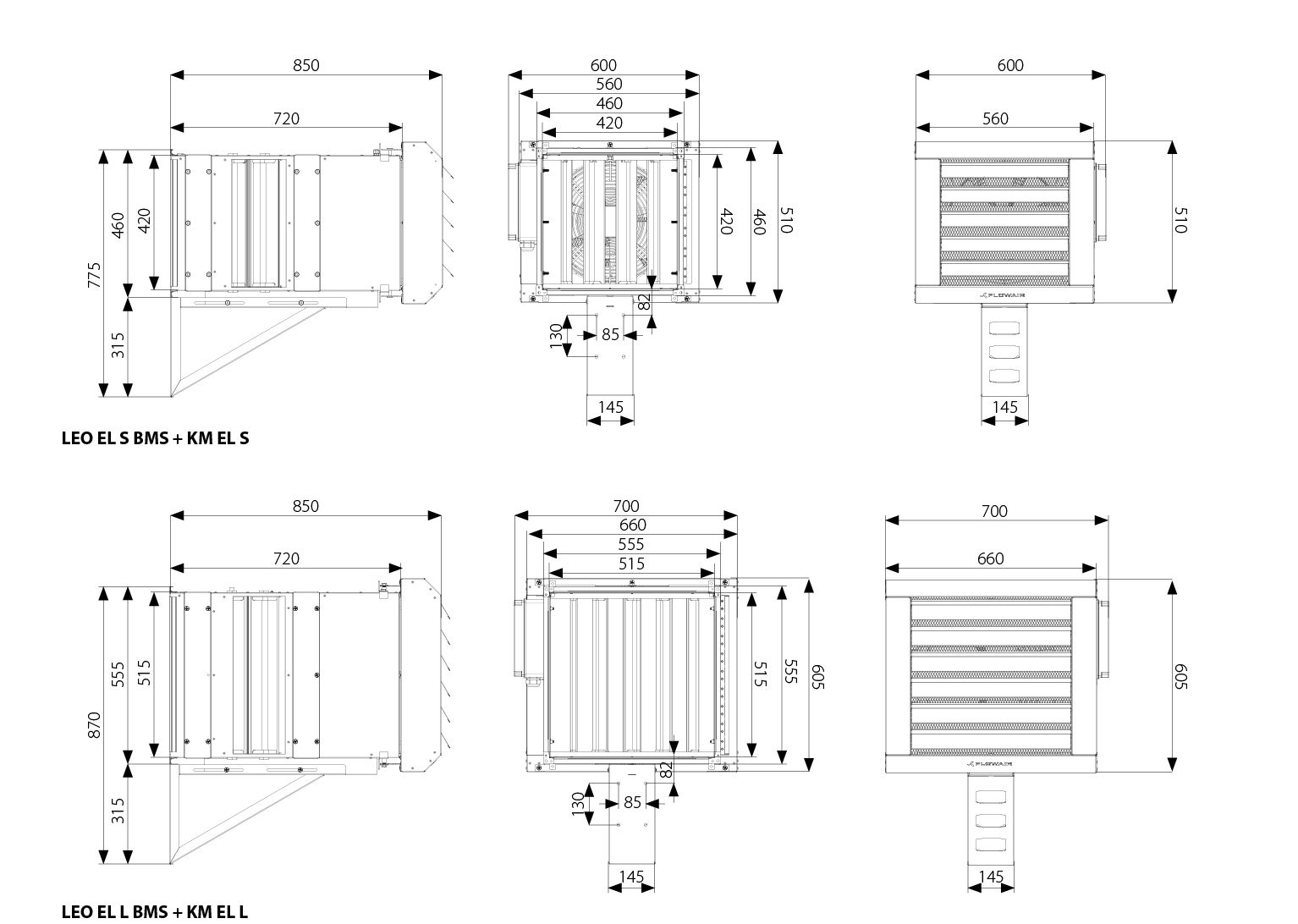

Main dimensions LEO EL BMS + KM EL

 Wymiary LEO L z KM L



Topné výkony LEO EL S BMS + KM EL S

LEO EL S BMS + KM EL S

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

1. kurs a 2. motor rychlost

-20

800

5,3

7,7

1

-10

5,2

7,5

8

0

5,1

7,4

16

10

5,0

7,2

23

20

4,9

7,1

32

2. kurs a 3. motor rychlost

-20

1100

9,9

14,3

12

-10

9,7

14,0

20

0

9,4

13,5

28

10

9,1

13,1

32

20

8,8

12,7

39

*obsahují parametry ventilátoru



Topné výkony LEO EL L BMS + KM EL L

LEO EL L BMS + KM EL L

Tp1

V

PT

PC

Tp2

[°C]

[m3/h]

[kW]*

[A]*

[°C]

2. kurs a 2. motor rychlost

-20

1600

14,5

20,8

5

-10

14,0

20,1

12

0

13,6

19,5

21

10

12,9

18,5

26

20

12,3

17,7

34

3. kurs a 3. motor rychlost

-20

2600

20,9

30,2

10

-10

20,5

29,6

17

0

20,2

29,1

25

10

19,5

27,9

31

20

19,0

27,4

39

*obsahují parametry ventilátoru

V – průtok vzduchu
PC — spotřeba energie
PT – topný výkon
Tp1 – teplota vstupního vzduchu
Tp2 – teplota výstupního vzduchu

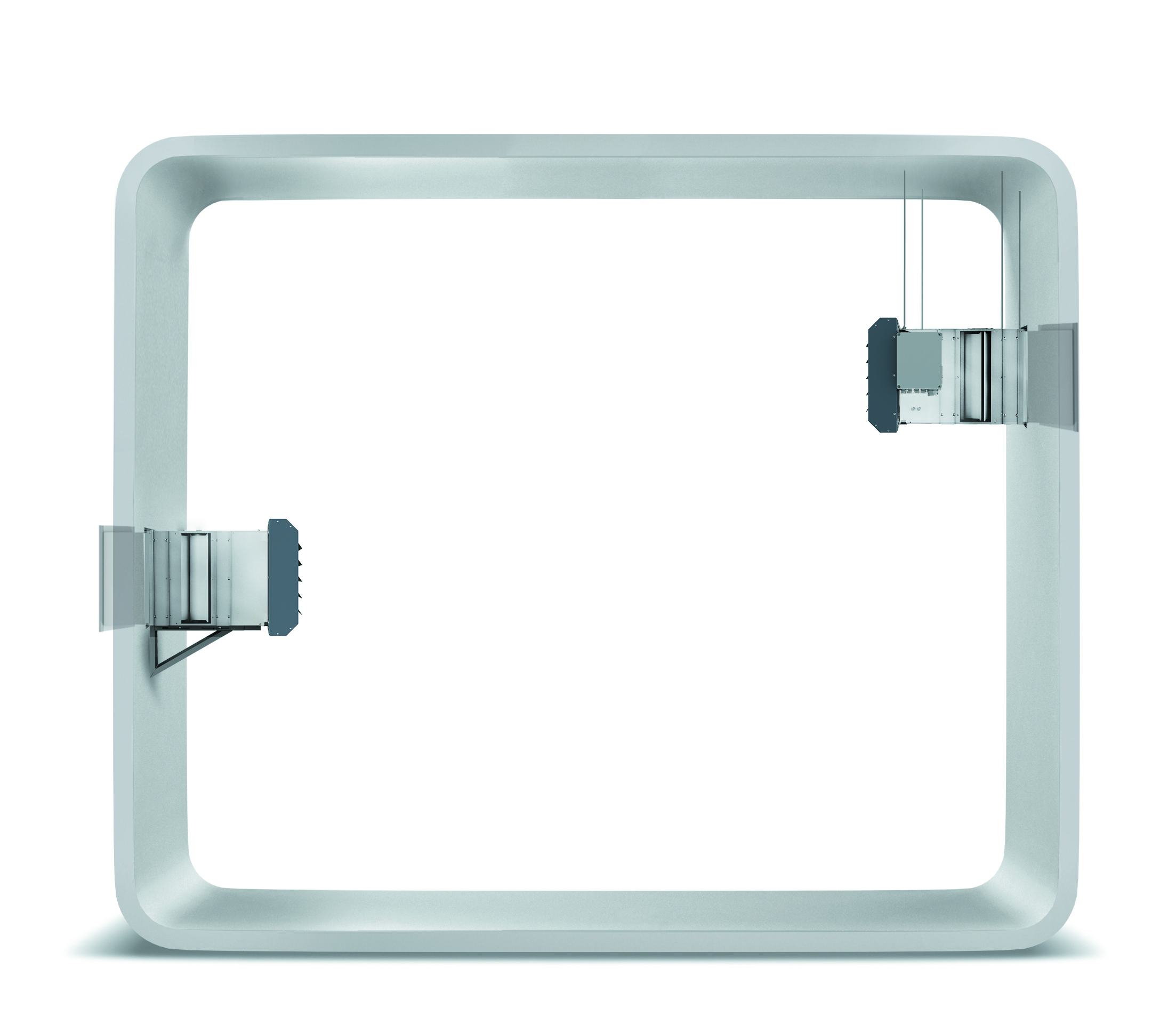

Topné a větrací jednotky LEO EL BMS + KM EL mohou být instalovány na stěnách.

km

Mezi volitelné příslušenství pro montáž LEO EL BMS + KM EL patří:

- úchyty pro možnost závěsné instalace jak na stěnu,
- montážní konzole - umožňuje montáž na svislé obvodové stěny.

Představujeme některé tipy pro instalaci:

km

  Je nezbytné zajistit rovnoměrnou distribuci vzduchu po celém objemu místnosti.

km

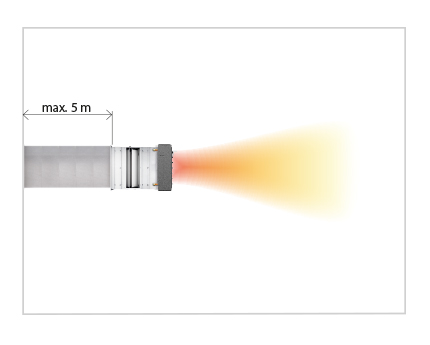

Nedoporučuje se dodávat čerstvý vzduch dalšími přívodnými kanály.
Mohlo by dojít k tlakové ztrátě a tím i k  výraznému snížení účinnosti.

km

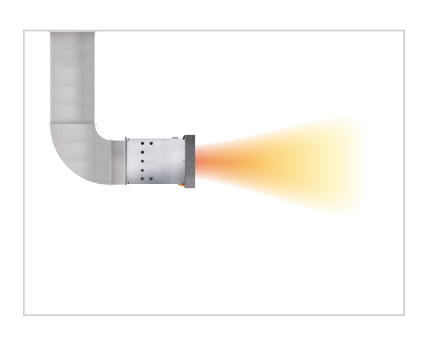

   Doporučuje se dodávat čerstvý do jednotky přímým přívodem vzduchu.

km

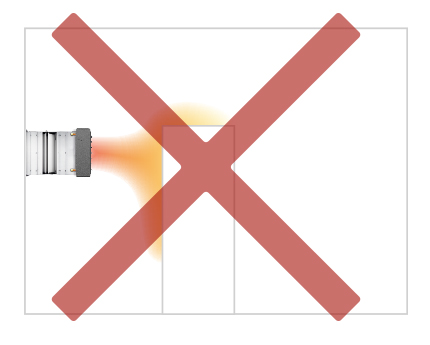

 Velké předměty nesmí omezovat výstupní proud vzduchu z jednotky.

km

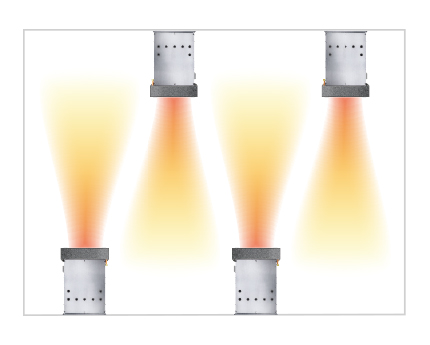

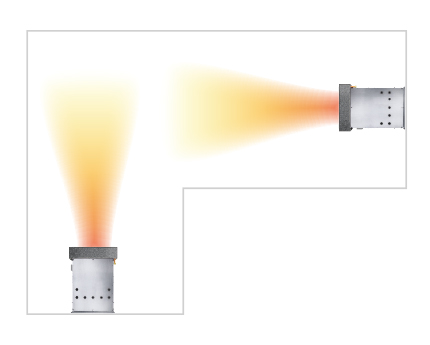

  Teplovzdušné jednotky instalované na protilehlých stěnách je nutné
osadit tak, aby se proudy vzduchu překrývaly.

km

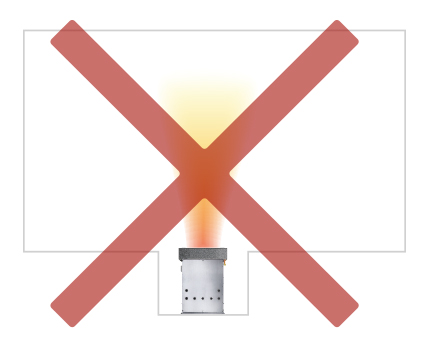

 Jednotky by měly být instalovány takovým způsobem, aby byl zajištěn
volný průchod vzduchu kolem nich.
