VÝROBKY

LEO EL


Základní parametry:

Topný výkon: 9* nebo 16*/23 kW
Vzduchový výkon: 3400*/4200 m3/h
Hmotnost: 23,5 kg
Opláštění Ocel


* 1. stupeň vytápění (výkon 1. stupně lze nastavit pomocí přepínače na 9 kW nebo 16 kW)


Ke stažení

STRUČNÝ POPIS:

Leo EL jsou teplovzdušné jednoty určené pro vnitřní použití.

Topný registr se skládá z PTC topných článků. Konstrukce zajišťuje maximální topný výkon pro každou rychlost ventilátoru.


Rozšířením teplovzdušné jednotky o směšovací komoru KM docílíme možnosti vytápění i řívodu čerstvého vzduchu v jednom.








POUŽITÍ:

Jsou vhodné zejména pro vytápění velkých prostor jako jsou např. výrobní a skladové haly, sportoviště, vzorkovny, velké prodejní plochy, garáže atp.

REGULACE:

Regulace je součástí dodávky teplovzdušné jednotky. Regulace umožňuje nastavit žádanou teplotu provozní režim a současně chrání jednotku před zničením v důsledku vysoké teploty a malého průtoku vzduchu. Na boku hlavní řídící jednotky jsou umístěny kontrolky signalizující provozní režim i případné poruchy. Teplovzdušná jednotka Leo EL je standardně dodávána s prostorovým termostatem, na kterém je možné nastavit jeden ze tří režimů provozu. Jsou k dispozici dva stupně výkonu topení a letní režim (bez topení). Topný výkon 1. stupně je možné nastavit na 9 kW nebo 16 kW, topný výkon 2. stupně je 23 kW,.



TECHNOLOGIE / INOVACE / VÝHODY:

Optimální využití výkonu PTC topných článků. Integrovaná ochrana před poškozením v důsledku přehřátí.


Technická data LEO EL

  LEO EL
  1. stupeň topení 2. stupeň topení
Topný výkon [kW]  9 / 16 23
Průtok vzduchu [m3/h] 3400 4200
Dosah proudu vzduchu [m]* 18 23
Napájení [V/Hz] 3x400 / 50 3x400 / 50
Krytí IP 20 / F 20 / F
Hladina akustickeho tlaku [dB(A)]** 51 51
Max. okolni teplota [oC] 40 40
Hmotnost [kg] 23,5 23,5

* Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s).
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky.

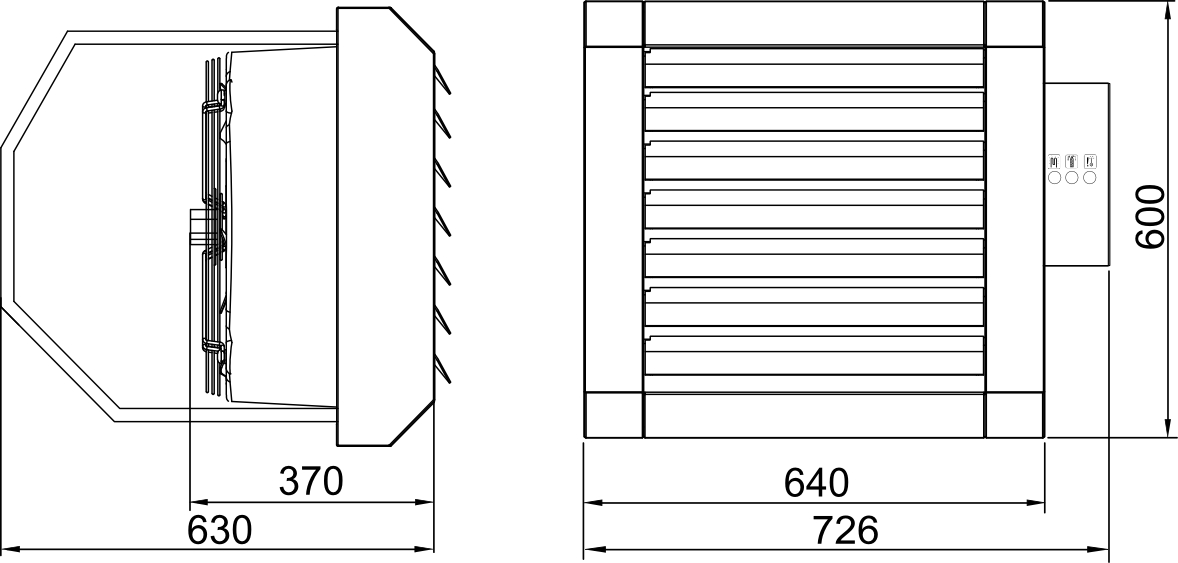

ROZMĚRY LEO EL

el

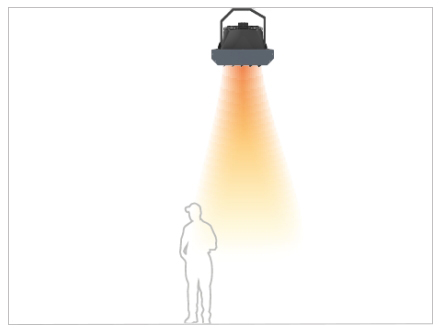

Teplovzdušné jednotky LEO EL není možné instalovat pod strop s výdechem vzduchu dolů, ani na stěnu s výdechem vzduchu dolů pod úhlem 30°ani 45°.

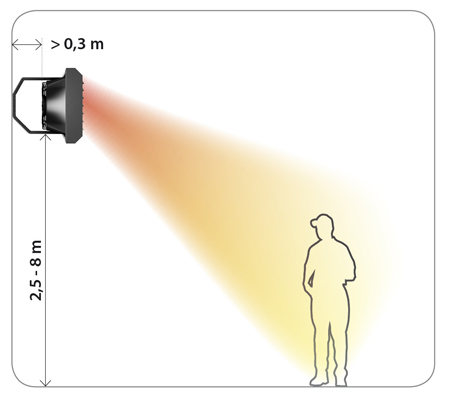

Teplovzdušné jednotky Leo EL je možné instalovat pouze na stěnu.






Instalance:

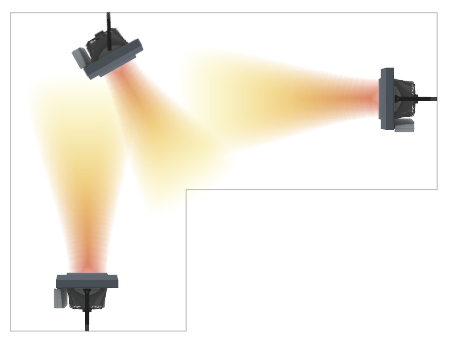

   Stabilní cirkulaci vzduchu je třeba zajistit v celé místnosti.

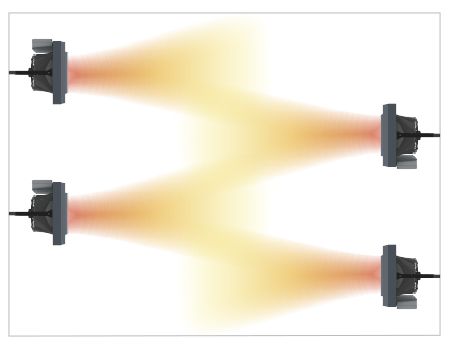

  Teplovzdušné jednotky instalované na protilehlých stěnách je nutné osadit tak, aby se proudy vzduchu překrývaly.

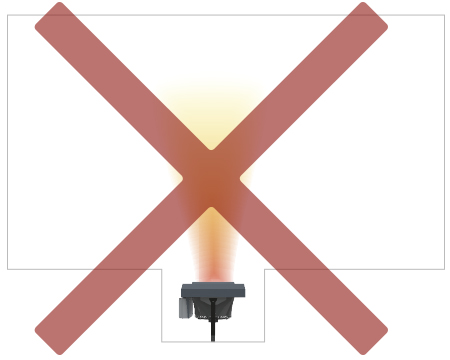

    Teplovzdušné jednotky Leo EL není možné instalovat pod strop s výdechem vzduchu dolů, ani na stěnu s výdechem vzduchu dolů pod úhlem 30° ani 45°!

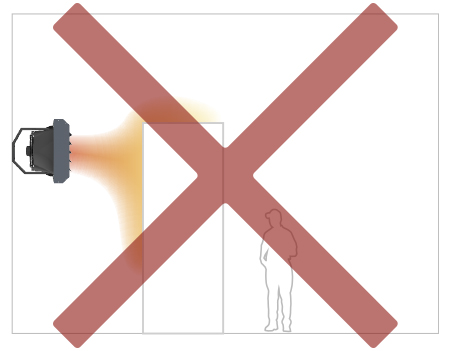

   Ve směru výdechu vzduchu nesmí být překážky.



  Vstup vzduchu do vytápěného prostoru nesmí být nijak omezen.

  • Technická dokumentace

    (1.29 MB)

  • CAD soubory

    (597.40 kB)

  • RFA

    (1.14 MB)

  • Certifikace

    (221.50 kB)

  • Katalog pro projektanty

    (1.47 MB)
