VÝROBKY

LEO EX

Základní parametry:

Topný výkon: 26-45 kW
Vzduchový výkon: 3800-4300 m3/h
Hmotnost: 33,1-34,5 kg
Opláštění: ocel s práškovou barvou


Ke stažení

Tisk

STRUČNÝ POPIS:

Teplovzdušné jednotky pro vnitřní instalaci.

Teplovzdušné jednotky LEO EX jsou vybaveny ventilátory a motory určenými pro použití v prostředí s nebezpečím výbuchu Z-2, prostory s nebezpečím výbuchu plynů, kapalin a jejich výparů skupiny IIB třídy výbušnosti a teplotní třídy T3.




.






POUŽITÍ:

Teplovzdušné jednotky LEO EX s motorem a ventilátorem umožňujícím instalaci do prostředí s nebezpečím výbuch jsou vhodné např. pro náročné průmyslové objekty s vysokým požadavkem na bezpečnost  jako např. svařovny atp.

REGULACE:

Jednotlivé komponenty regulace je nutné volit individuálně dle podmínek dané instalace s tím, že všechny komponenty musí mít stejný nebo vyšší stupeň ochrany jako vlastní jednotka.

více

TECHNOLOGIE / INOVACE / VÝHODY:


 Konstrukce – motor s ventilátorem do prostředí s nebezpečím výbuchu.


Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

Topné výkony LEO EX

LEO EX 25
V = 4300m3/h
Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2
°C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 50/40°C
0 25,5 1090 7,6 17 21,7 946 5,9 15 18 802 4,4 12 14,7 642 4,9 10 14,1 1229 14,9 9,5
5 23,7 1018 6,7 21 20 5874 5,1 19 16,3 694 3,7 16 12,8 558 3,8 13 12,4 1080 11,8 13,5
10 22 946 5,9 25 18,2 802 4,4 23 14,5 622 3 20 10,9 475 2,8 17 10,7 930 9 17,5
15 20,2 874 5,1 29 16,5 730 3,7 26 12,8 550 2,4 24 9 392 2 21 8,9 779 6,6 21
20 18,4 805 4,3 33 14,8 658 3 30 11,1 478 1,9 28 7 308 1,3 25 7,2 626 4,4 25
LEO EX 45
V = 3800m3/h
Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2
°C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 50/40°C
0 44,9 1882 12,5 35 37,2 1584 9,8 29 31,2 1340 7,4 24 26,8 1167 7,3 20 24,9 2167 21,4 19,5
5 41 1738 11 37 34,4 1476 8,4 32 28,4 1225 6,3 27 23,4 1020 5,7 22 22 1911 22,1 22
10 37,3 1630 9,7 39 31,5 1368 5,2 35 25,5 1080 5,2 30 20,1 876 4,4 25 19 1654 13,2 24,5
15 34,6 1476 8,3 42 28,6 1224 6,1 37 22,6 975 4,2 33 16,8 732 3,2 28 16 1395 9,7 27,5
20 31,8 1368 7,1 45 25,7 1116 5 40 19,7 865 3,3 35 13,5 589 2,2 31 13 1134 6,7 30

V – průtok vzduchu
PT – topný výkon
Tp1 – teplota vstupního vzduchu
Tp2 – teplota výstupního vzduchu
Tw1 - teplota vody - přívod
Tw2 - teplota vody vrat
Qw – průtok topné vody
Δpw – tlaková ztráta výměníku na straně vody

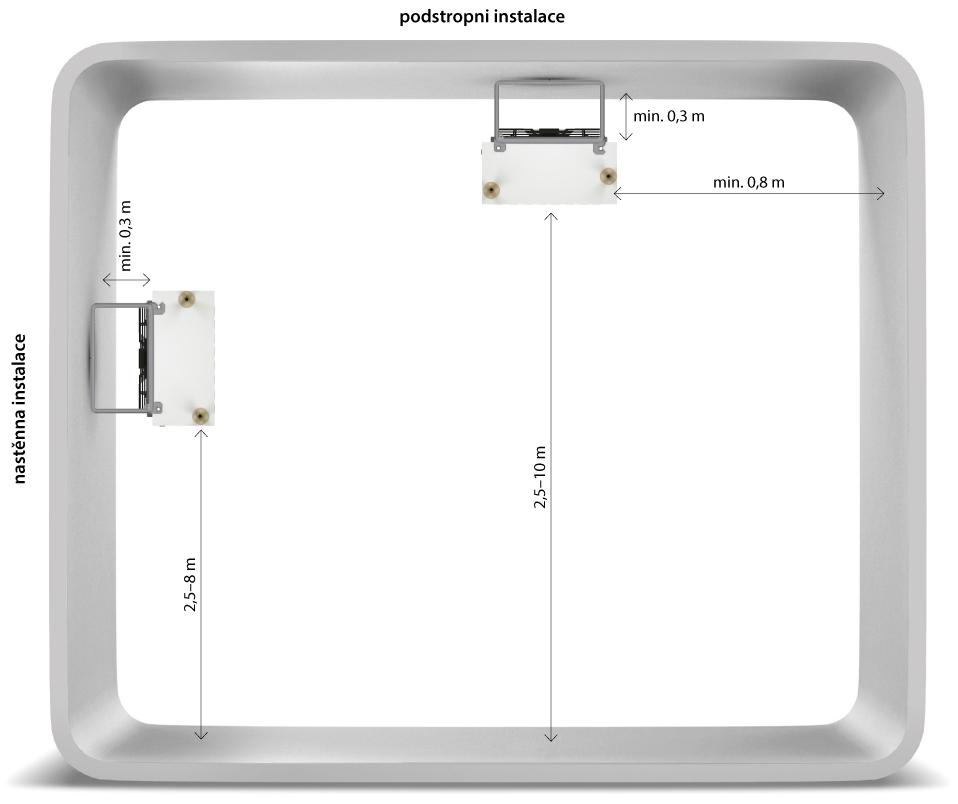

Teplovzdušné jednotky LEO EX mohou být instalovány pomocí závěsných konzolí.

ex

  • Technická dokumentace

    (1.87 MB)

  • CAD soubory

    (185.50 kB)

  • Certifikace

    (173.60 kB)

  • Instalace

    (561.88 kB)
