OXeN


Základní parametry:

Vzduchový výkon 1200 m3/h
Účinnost 74 - 94%
Topný výkon 3,0 - 15,0 kW
Hmotnost 65,0 - 67,5 kg
Opláštění EPP (extrudovaný polypropylen)

Ke stažení

Objednací číslo:
30018; 30019; 10799; 30020; 30021; 30022; 30027; 30028

STRUČNÝ POPIS:

OXeN je jednotka vytápění a větrání s rekuperací tepla. Zajišťuje mechanickou dodávku vzduchu bez jakýchkoliv dodatečných potrubí. Snadná instalace, energeticky účinný ventilační bezkanálový systém.

Jednotka OxeN:
Bezkanálová - nízké náklady na investici a provoz, snadná údržba, ideální pro použití ve stávajících budovách.
Nezávislá - kompletním řídicím systémem, který zajišťuje intuitivní a spolehlivý provoz jednotky a intuitivní ovládání.
Kompaktní - připravená k použití. Nevyžaduje žádné dodatečné instalace montážních konzolí, standartně je již obsahuje.



K dispozici jsou tato provedení:
X2-W-1,2-V - jednotka s ohřevem vzduchu přídavným teplovodním výměníkem, pro montáž na stěnu.
X2-N-1,2-H - jednotka bez přídavného ohřevu vzduchu, pro montáž na stěnu.
X2-W-1,2-H - jednotka s ohřevem vzduchu přídavným teplovodním výměníkem, pro montáž na strop.
X2-N-1,2-V - jednotka bez přídavného ohřevu vzduchu, pro montáž na strop.



POUŽITÍ:

OXeN je reakcí na poptávku vznikající v budovách kde je nutné zajistit přívod čerstvého vzduchu bez nutnosti instalace dodatečného vzduchového kanálu.

REGULACE:

Je řízena T-box regulátorem s dotykovým displejem.

TECHNOLOGIE / INOVACE / VÝHODY:

X2 – FLOW - Pro zajištění vysoké účinnosti zpětného získání tepla obsahuje jednotka OXeN dva křížové rekuperátory vyrobené z hliníkových lamel a tedy vysoce korozivzdorné.

Víceventilátorový systém – Rekuperační jednotka je vybavena přívodní ventilátorovou sekcí osazenou třemi ventilátory a odvodní ventilátorovou sekcí osazenou rovněž třemi ventilátory. Tím zajišťujeme rovnoměrné rozvrstvení proudu vzduchu po celé ploše rekuperačního výměníku a tedy jeho vysokou účinnost.

OPLÁŠTĚNÍ - Opláštění je vyrobeno s velmi odolného, ale lehkého materiálu. Expandovaný polypropylen (EPP), poskytuje dobrou tepelnou izolaci, vysokou schopnost absorpce zvuku a významné snížení celkové hmotnosti jednotky.


Technická data

  OXeN X2-W-1.2 OXeN X2-N-1.2
Průtok vzduchu vstup/výstup Víceventilátorový systém
Průtok vzduchu vstup/výstup [m3/h] 1200 m3/h
Dosah proudu vzduchu [m] 15 m
Regulace průtoku vstup/výstup [m3/h] Bezstupňové, 150 – 1200 m3/h
Hladina akustického tlaku [dB(A)] 49 dB(A)
Napájení [VAC/Hz] 230 VAC / 50 Hz
Pracovní proud [A] 2,4 A
Max. pracovní příkon [W] 552 W
Opláštění extrudovaný polypropylen EPP
Barva Šedá
Hmotnost [kg] 67,5 65
Hmotnost s výměníkem naplněným vodou [kg] 68,3 -
Prostředí instalace v interiéru

Max. povolené znečištění vzduchu [g/m3]

0,3g/m3
Okolní teplota [°C] 5 – 35oC
Instalace nastěnná instalace
IP 42
Třída filtru EU4
Typ přídavného topení Dvoustupňový křížový rekuperační výměník
Dvoustupňový křížový rekuperační výměník 74-94%
Účinnost suchá/vlhká(5) [%] 3,0-15,0 kW
Výměník tepla Vodní, měd-hliník, 1-řadý -
Jmenovitý tepelný výkon [kW] 10,0 kW -
Ohřátí vstupního vzduchu (ΔT) [°C] 25,0 oC -
Připojení na straně vody  ["] ½” -
Max. pracovní tlak [MPa] 1,6 MPa -
Max. teplota topné vody [°C] 95 oC -
Regulace T-box – multifunkční programovatelný regulátor

Protimrazová ochrana rekuperačního výměníku

Snížení otáček ventilátorů

Protimrazová ochrana topného výměníku

Měření teploty přiváděného vzduchu a vody čidlem PT1000

(1) Max. průtok vzduchu při provozu s EU4 filtrem a přívodem vzduchu OxS
(2) Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,2 m/s).
(3) Rozsah izotermického proudu vzduchu,
Rozsah vertikální proudění vzduchu (Dt = 5 ° C), na hranici rychlosti 0,2 m / s.
(4) Hladina akustického tlaku v místnosti 500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky.
(5) Měřeno v souladu s nařízením komise (EU) č. 1253/2014, shodný průtok přiváděného a odváděného vzduchu, rozdíl mezi teplotou přiváděného a odváděného vzduchu 20K, průtok vzduchu 1200m3/h.
(6) barva podobná RAL 9007

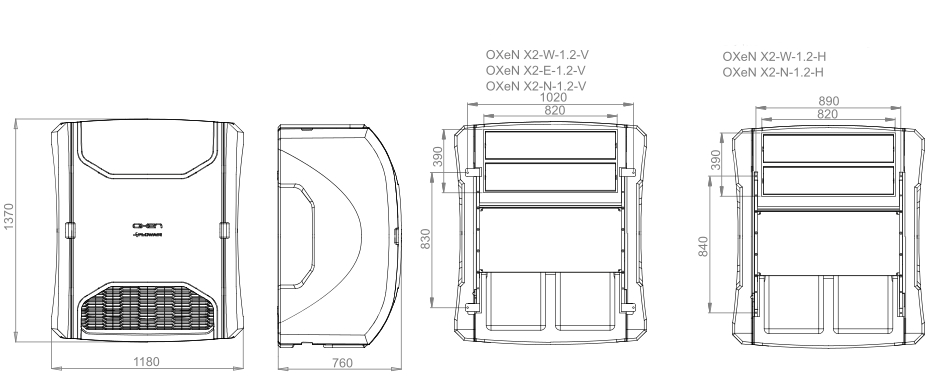

Rozměry OXeN

ox




Víceventilátorový systém

Topné výkony OXeN

OXeN
Tp1 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2 PT Qw Δpw Tp2
[°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C] [kW] [l/h] [kPa] [°C]
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 50/30°C
-5 13,3 587 12,1 28 11,6 507 9,6 24 9,8 429 7,3 19 8,0 350 5,3 15 6,2 270 3,5 10
0 12,5 552 10,9 31 10,8 473 8,5 27 9,0 394 6,3 22 7,2 315 4,4 18 5,4 235 2,7 13
5 11,7 518 9,7 34 10 438 7,4 30 8,2 359 5,3 25 6,4 280 3,6 21 4,6 199 2,0 16
10 10,9 483 8,5 37 9,2 404 6,4 33 7,4 324 4,4 28 5,6 244 2,8 24 3,7 161 1,4 19
15 10,2 449 7,5 40 8,4 369 5,4 35 6,6 289 3,6 31 4,8 208 2,1 27 2,8 122 0,9 22
20 9,4 414 6,5 43 7,6 334 4,5 38 5,8 253 2,9 34 3,9 171 1,5 30 1,3 56 0,2 23

V - Průtok vzduchu
PT – topný výkon
Tp1 – teplota vstupního vzduchu
Tp2 – teplota výstupního vzduchu
Tw1 - teplota vody - přívod
Tw2 - teplota vody vrat
Qw –průtok topné vody
Δpw – tlaková ztráta výměníku na straně vody

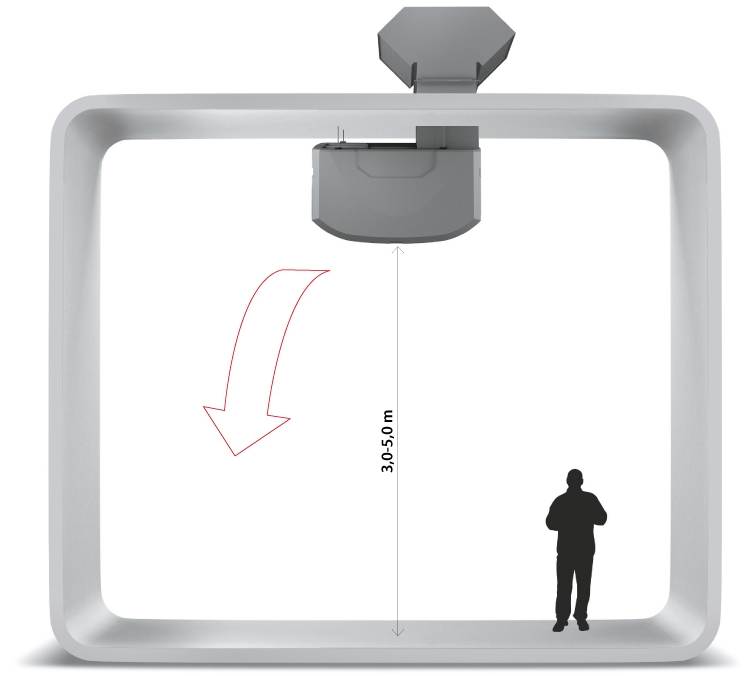

OXeN jednotka má instalační konzoly jako standardní vybavení, takže není nutné používat žádné další.

ox


oxen

  • Technická dokumentace

    (3.06 MB)

  • CAD soubory

    (1.23 MB)

  • Certifikace

    (355.78 kB)

  • Katalog pro projektanty

    (1.62 MB)
