Cube R8


Основные параметры:

Производительность: 8000 м3
Номинальная производительность свежего воздуха: 8000 м3
КПД рекуперации тепла: выше 73,0%
Тепловая мощность: 74 кВт
Доступные варианты: N, W, E, G
Вес: 570 кг

   Краткая характеристика:

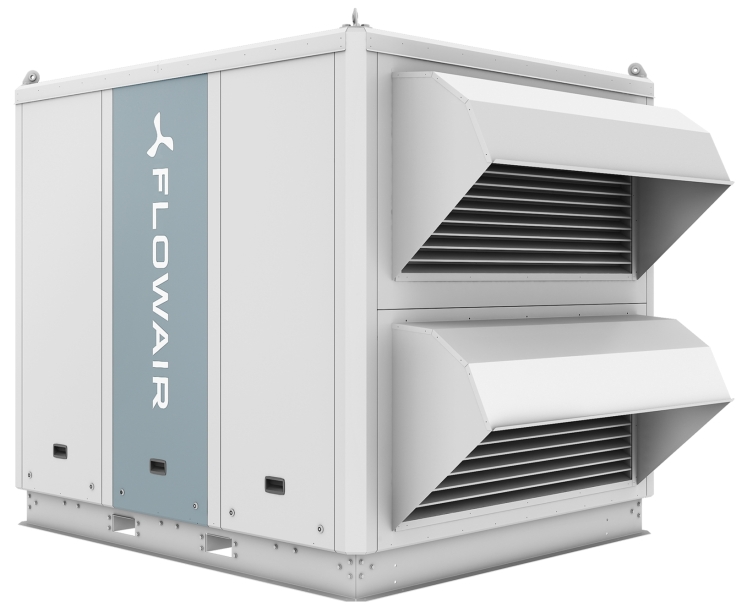

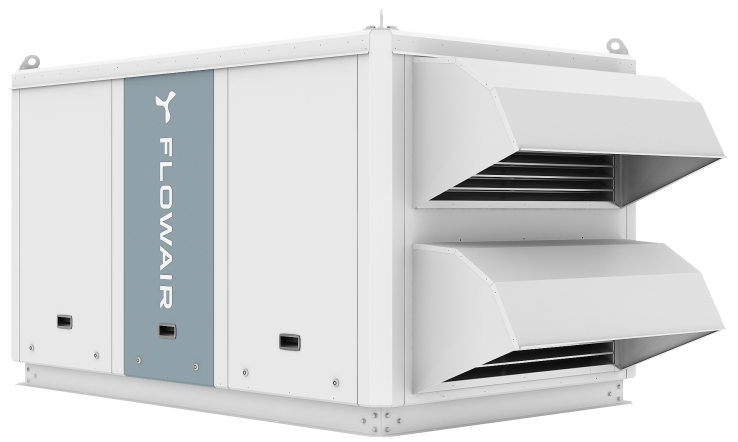

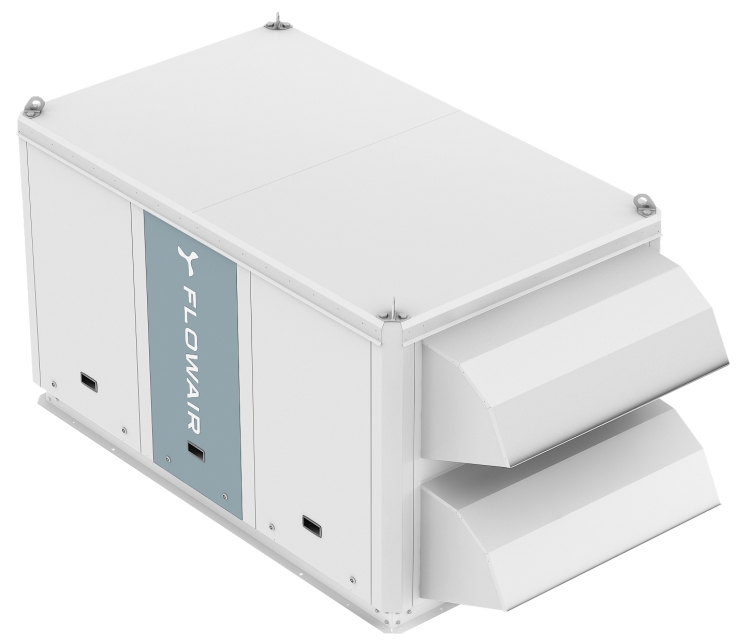

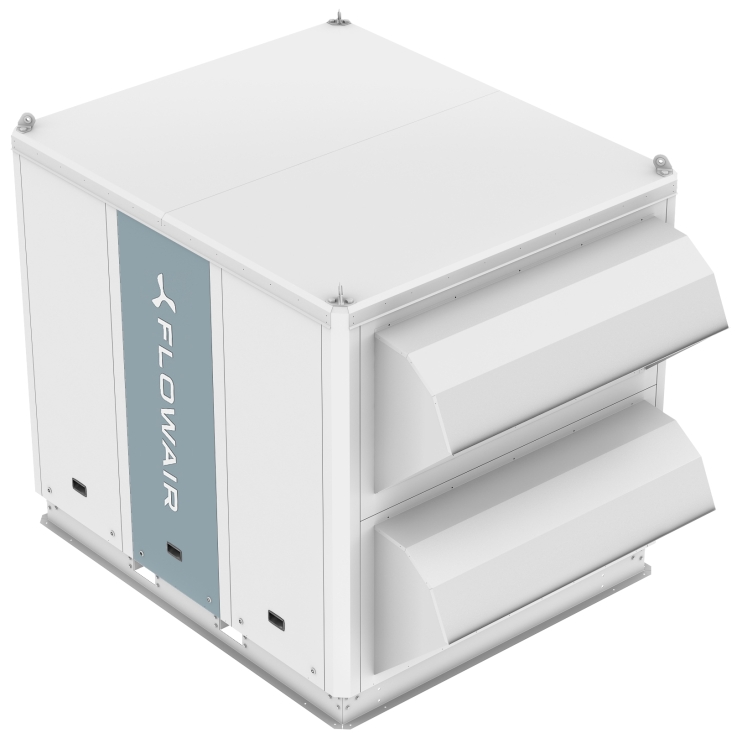

Компактный агрегат Cube R8 дает возможность отопления и вентиляции с рекуперацией тепла. Дополнительно к Cube R8 можно применить крышную основу с переходом и осевым нагнетателем с сервоприводом. В одном корпусе находятся роторный рекуператор, воздухонагреватель и система автоматики Siemens Climatix. Благодаря высокому КПД рекуперации тепла и применению EC вентиляторов агрегат уже сегодня выполняет требования норм Экопроекта, которые будут еще более строгими с 2018. Агрегаты Cube R8 могут быть оснащены  водяным воздухонагревателем с циркуляционным насосом и 3-ходовым клапаном, электрическим или газовым воздухонагревателем.

Доступные варианты:

Cube R 8 - W / NW
  1 2   3   4
1 рекуперация тепла: R - роторный теплообменник
2 номинальная производительность агрегата 8000 м3/ч]
3 возможные варианты:

N - без дополнительного воздухонагревателя
W - с водяным воздухонагревателем
E - с электрическим воздухонагревателем
G - с газовым воздухонагревателем

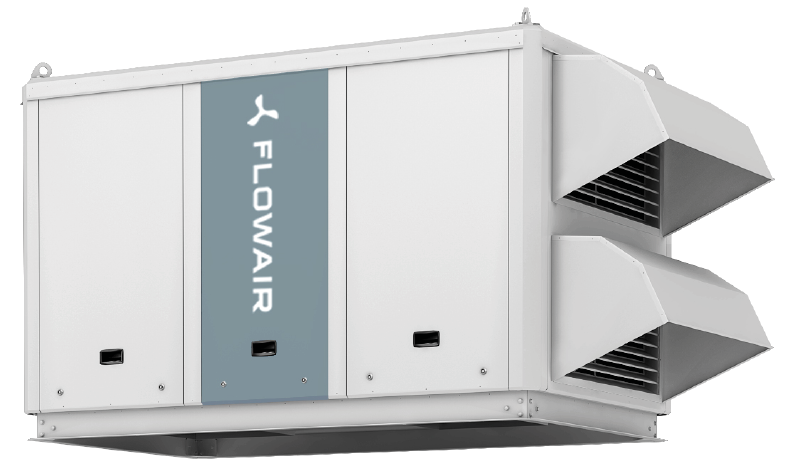

4 NW: основание с крышным переходом и осевым нагнетателем

Компактная конструкция, монтажные крепления и самонесущая рама облегчают транспорт и установку, а применение минеральной ваты толщиной 50 мм позволяют снизить теплопотери и уровень акустической нагрузки.

Заполните анкету для подбора агрегатов Cube:



   Предназначение:

 Широкая линейка агрегатов вместе с разными возможностями установки и высоким свободным напором гарантируют разные возможности применения. Агрегаты Cube идеально подходят для торговых центров, логистических центров, промышленных объектов, объектов общественного назначения, автозаправочных станций или магазинов.



   Автоматика:

Руфтопы Cube в стандарте оснащены системой автоматики Siemens Climatix с комнатным контроллером и комплектной системой управления.

узнайте больше



   Технологии / Инновации / Преимущества:

Вентиляторы EC - сбережение электрической энергии и возможность плавных настроек производительности канальной установки.

Роторный  рекуператор – встроенный внутри аппарата обеспечивает рекуперацию тепла при компактной конструкции и без необходимости применения внешнего модуля.

Подставка с крышным переходом и осевым нагнетателем – позволяет поставить наружный воздух непосредственно в помещение, без употребления каналов.

Транспортные держатели – находятся в верхней части аппарата, позволяют быстро поднимать его без необходимости применения траверсов.

Корпус – изоляция минеральной шерстью 50мм обеспечивает тихую работу.

Технические данные Cube R8

  Cube R8 Cube R8 + NW(4)
Водяной воздухонагреватель Тепловая мощность [кВт]* 74 74
Количество рядов теплообменника 2 2
Падение давления [кПа] 0 (встроенный рециркуляционный насос)
Патрубки [“] наружная резьба, 1,25 наружная резьба, 1,25
Электрический воздухонагреватель Тепловая мощность [кВт] 25 25
Потребление тока [A] 108 108
Ступени обогрева 3 3
Производительность Номинальная производительность для свободного напора 350 Па [м3/ч]  8000 nd
Номинальная производительность для свободного напора 0 Па [м3/ч]  9000 8000(5)
Минимальная производительность в режиме отопления [м3/ч] 1600 1600
Рекуперация тепла Тип теплообменника осевой осевой
КПД рекуперации тепла для Ecodesign [%]** 73,2 73,2
Производительность для свежего воздуха [м3/ч] до 5 000 до 5 000
Мощность рекуперации тепла для Ecodesign [кВт]** 24,6 24,6
Вентиляторы Приточный вентилятор радиальный EC, 1 шт. радиальный EC, 1 шт.
Вытяжной вентилятор радиальный EC, 1 шт. радиальный EC, 1 шт.
Конструкция Патрубки каналов [мм] приток: 900x500 -
Патрубки каналов [мм] вытяжка: 900x500 -
Фильтры карманные, G4 карманные, G4
Потребление тока (запуск) [A] *** 11 (15) 10 (14)
Потребление мощности [кВт]  6,7 5,8
Питание [В/Гц] 3x400/50  3x400/50
Вес [кг] 570 770 (с основанием и нагнетателем)
  • * Для температуры теплоносителя 70/50оС и температуры воздуха
  • ** Для разницы температуры приточного/ вытяжного воздуха 20К и сухого воздуха
  • *** Не предусматривает потребление тока опционального электрического нагревателя
  • **** Агрегат оснащен основанием с крышным переходом и осевым нагнетателем
  • ***** Для направляюших воздуха осевого нагнетателя под углом α=90°
  • ****** В случае применения внешнего модуля рекуперации тепла

Производитель оставляет за собой право изменять технические характеристики.





Тепловые мощности Cube R8

Cube R8
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  V=8000 м³/ч
0 119 5,3 42 104 4,56 36 88 3,85 31 72 3,14 25 59 5,09 20
5 111 4,9 44 95 4,17 39 79 3,48 33 64 2,78 28 50 4,38 23
8 105 4,6 46 90 3,95 40 74 3,25 35 59 2,56 29 46 3,96 24
10 102 4,5 47 86 3,80 41 71 3,11 36 56 2,42 30 42 3,68 25
12 98 4,3 48 83 3,65 42 68 2,96 37 52 2,28 31 39 3,41 26
15 93 4,1 49 78 3,43 44 63 2,75 38 47 2,07 32 35 3,00 28
16 92 4,0 50 77 3,36 44 61 2,68 39 46 2,00 33 33 2,87 28
18 88 3,9 51 73 3,21 45 58 2,54 40 43 1,85 34 30 2,60 29
20 85 3,7 52 70 3,07 46 55 2,40 40 39 1,72 35 27 2,33 30
  V=7000 m³/h
0 110 4,8 44 95 4,19 38 81 3,54 32 66 2,89 26 54 4,68 21
5 101 4,5 46 87 3,83 40 73 3,20 35 59 2,56 29 46 4,02 24
8 97 4,3 48 83 3,63 42 68 2,99 36 54 2,36 30 42 3,64 25
10 94 4,1 49 79 3,49 43 65 2,86 37 51 2,22 31 39 3,38 26
12 90 4,0 50 76 3,35 44 62 2,73 38 48 2,10 32 36 3,13 27
15 86 3,8 51 72 3,15 45 58 2,53 39 44 1,90 33 32 2,76 28
16 84 3,7 51 70 3,09 46 56 2,46 40 42 1,84 34 30 2,64 29
18 81 3,6 52 67 2,95 47 53 2,33 41 39 1,71 35 28 2,39 30
20 78 3,4 53 64 2,82 47 50 2,20 42 36 1,58 36 25 2,15 31
  V=6000 м³/ч
0 99 4,4 46 86 3,79 40 73 3,20 34 60 2,62 28 49 4,23 23
5 92 4,0 48 79 3,47 42 66 2,89 36 53 2,32 30 42 3,64 25
8 87 3,9 50 75 3,28 44 62 2,71 38 49 2,14 31 38 3,29 26
10 85 3,7 51 72 3,16 45 59 2,59 38 46 2,02 32 35 3,06 27
12 82 3,6 52 69 3,03 45 56 2,47 39 44 1,90 33 33 2,84 28
15 77 3,4 53 65 2,85 47 52 2,29 41 40 1,73 34 29 2,50 29
16 76 3,4 53 64 2,79 47 51 2,23 41 38 1,67 35 28 2,39 30
18 73 3,2 54 61 2,67 48 48 2,12 42 36 1,55 36 25 2,17 30
20 71 3,1 55 58 2,56 49 46 2,00 43 33 1,44 36 22 1,95 31
  V=5000 м³/ч
0 88 3,9 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,6 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,4 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,3 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,2 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,0 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 3,0 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,9 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,8 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  V=4000 м³/ч
0 75 3,3 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,1 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,9 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,8 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,7 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,6 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,5 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,5 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,4 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33

Tp1 - температура воздуха после рекуперации тепла (перед теплообменником),
PT - тепловая мощность водяного теплообменника
Qw - расход воды через теплообменник
Tp2 - номинальная температура нагнетаемого воздуха
Tw1 - температура воздуха на входе в аппарат
Tw2 - температура воздуха на выходе из аппарата
V - производительность



Присоединение воздуховодов

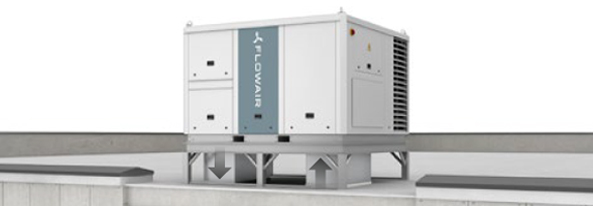

Способ 1
Воздуховоды подключается к нижней части аппарата. Касается аппаратов Cube R8.

Krok 1 - Przygotowanie podkonstrukcji

Способ 2

Монтаж рядом с объектом. Возможность подключения каналов согласно способу 1.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

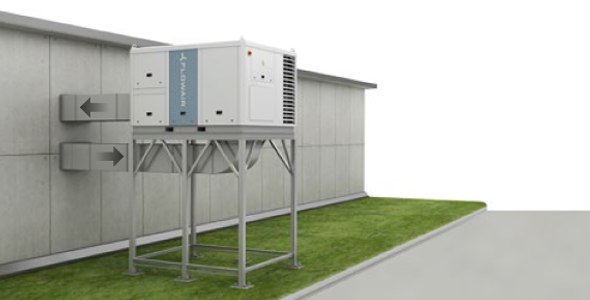

Бесканальная установка

Montaż Cube R8

Установка текстильных каналов

Montaż Cube R8

Бесканальная установка на основе с осевым нагнетателем. Касается аппаратов Cube R8..

Текстильные вентиляционные каналы предназначены для аппаратов типа руфтоп. Подбор осуществляется под объект.

  • RFA

    (4.09 MB)

  • Сертификаты

    (648.55 kB)

  • Общий каталог оборудования

    (18.42 MB)

  • Брошюра

    (3.96 MB)
