ELiS G


Основные параметры:

Макс. длина потока воздуха:
8,0 м
Производительность: 2500 - 12800 м3
Вес: 43,0 - 77,9 кг
Корпус: оцинкованная сталь

   Краткая характеристика:

Воздушные завесы ELiS G - это высокопроизводительные промышленные завесы, которые ограничивают потери тепла, связанные с обменом воздуха в помещении и на улицы.

Корпус изготовлен из оцинкованной стали и элементов из пластика. Направляющие жалюзи позволяют регулировать наклон потока воздуха.

Завесы можно соединять в группы и устанавливать горизонтально или вертикально.

Завесы с водяным, электрическим, а также без обогрева доступны в двух размерах: 1,5 / 2 / 2,5 м.

ELiS G может быть оснащена командоконтроллером, который дает возможность включения и выключения завес, подключение дверного датчика и термостата, а также защиту вентилятора от перенагрузки. Дополнительно завесы можно подключить к системе BMS с помощью контроллера T-box и модуля управления  DRV ELiS.







   Предназначение:

Завесы ELiS G создают воздушный барьер дверного проема и применяются на таких объектах как: склады, цеха, логистические центры.



   Автоматика:

При помощи распределителя RX можно управлять одновременно 3 аппаратами ELiS G. Дополнительно, к аппарату можно подключить дверной датчик, термостат, двух или трехходовый клапан. Кроме того  к аппарату можно добавить модуль управления DRV ELiS позволяющий осуществлять интеграцию с BMS и СИСТЕМОЙ FLOWAIR.



   Технология / Инновации / Преимущества

Корпус – объединяет элементы из пластика и стали, что позволило понизить вес аппарата.

Крепежные держатели – в стандартном исполнении завесы оснащены универсальными элементами, с помощью которых можно установить завесу как горизонтально, так и вертикально.

Технические параметры ELiS G

  G-E-150 G-N-150 G-W-150 G-W-150 2R G-E-200 G-N-200 G-W-200 G-W-200 2R G-E-250 G-N-250 G-W-250
Питание [В/Гц] 3x400 / 50 230 / 50 3x400 / 50 230 / 50 3x400 / 50 230 / 50
Макс. потребление мощности [кВт](1) 13,5 + 0,68 0,67 20,5 + 1,05 1,05 24,5 + 1,4 1,4
Макс. потребление тока [A](1) 19,5 + 3,0 3 29,5 + 4,5 4,5 36,0 +  6,0 6
IP 54/20* 54 54/20* 54 54/20* 54
Патрубок [”] - - 3/4 - - 3/4 - - 3/4
Производительность [м3/ч](2) 2600-6300 2800-6550 2500-6200 2400-6100 3400-9400 3900-9700 3300-9100 3100-8800 4900-12400 4300-12000
Уровень акустического давления [дБ(A)] - 5 м(3) 44-65 45-66 46-67 45-66 46-68 47-69 46-68 47-69
Уровень акустического давления [дБ(A)] - 3м(3) 45-66 46-67 47-68 46-67 47-69 48-70 47-69 48-70
Уровень акустической мощности [дБ(A)](4) 60-81 61-82 62-83 61-82 61-82 62-84 63-85 62-84 63-85
Тепловая мощность [кВт](5) 13,5 - 7,8-27 18,7-62,9 20,5 - 8,7-30,0 21,4-71,9 24,5 - 15,0-49,6
Макс. темп. теплоносителя [ºC] - - 120 - - 120 - - 120
Макс. рабочее давление [МПа] - - 1,6 - - 1,6 - - 1,6
Рост температуры (△T) [ºC](5) 7,0-16,0 - 4,0-13,0 9,0-30,0 7,0-18,0 - 3,0-11,0 8,0-27,0 7,5-16,5 - 4,0-12,0
Вес аппарата [кг] 47 43 47,4 51,8 62,2 58 62 66,4 77,9 71,5 78,3
Длина потока воздуха(2) 7,5 8 7,5 8 7,5 8 7,5
(1) Для завес G-E указано параметры питаемых тенов 3N 400В и питания вентиляторов 1N 230В
(2) Согласно с распоряжением ISO 27327-1
(3) Уровень акустического давления для помещений со средней способностью к поглощению звука, объемом 1500 м3, на расстоянии 5м от устройств
(4) Уровень акустической мощности согласно распоряжению ISO
(5) Для G-W диапазоны мощности и темп. определены для параметров: III скорость вентилятора, темп. теплоносителя 50/40oC, темп. на входе в аппарат 20oC — III скорость вентилятора, темп. теплоносителя 90/70oC, темп. на входе в аппарат 0oC; для завес G-E диапазон мощности для работы при условиях работы от 1N 230/50 до 3N 400/50
* IP 54 касается вентилятора, IP 20 касается тэнов



Габариты ELiS G

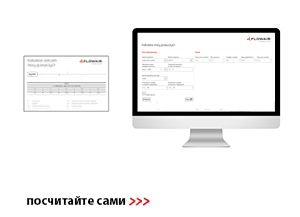

С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

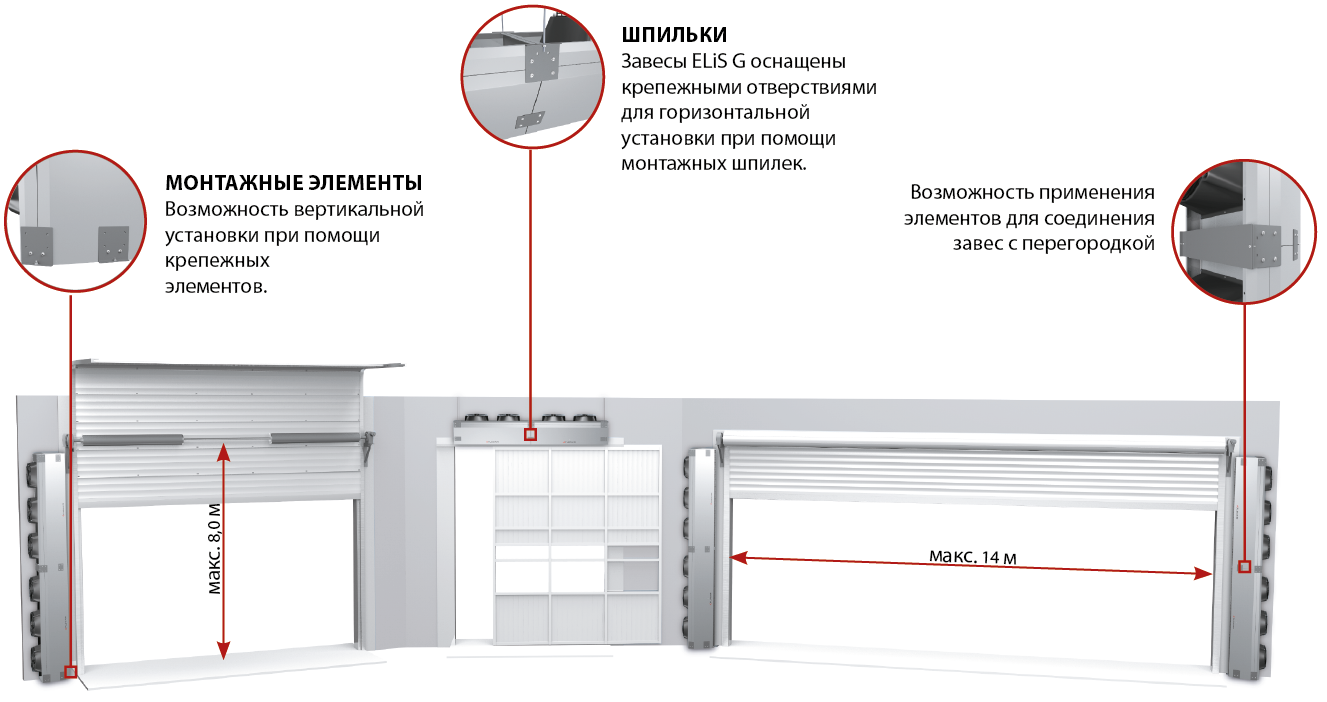

Завесы ELiS G в стандартном исполнении оснащены комплектом держателей, которые позволяют установить аппарат как горизонтально, так и вертикально. В этих случаях необходимо прикрепить аппарат к конструкции, которая позволит выдержать его вес с помощью шпилек или дополнительных держателей.





Рекомендуемая установка

Необходимо помнить, чтобы размеры ворот не превышали:
- в случае односторонней вертикальной установки до 8,0 м,
- в случае двухсторонней вертикальной установки до 14 м,
- в случае горизонтальной установки до 8,0м.

  • Техническая документация

    (4.91 MB)

  • CAD

    (2.90 MB)

  • RFA

    (6.63 MB)

  • Сертификаты

    (243.42 kB)

  • Общий каталог оборудования

    (18.42 MB)

  • Брошюра

    (5.27 MB)
