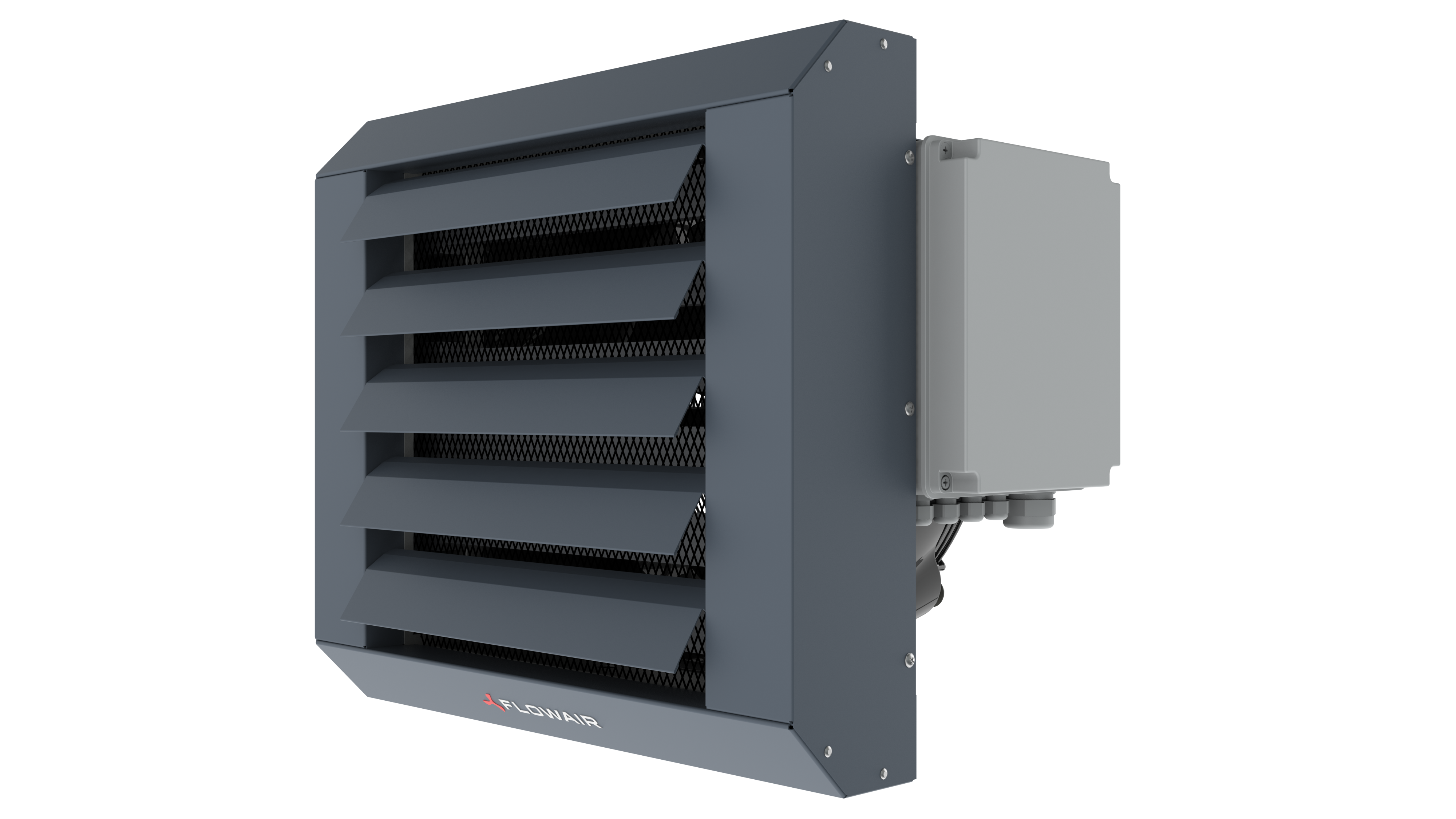

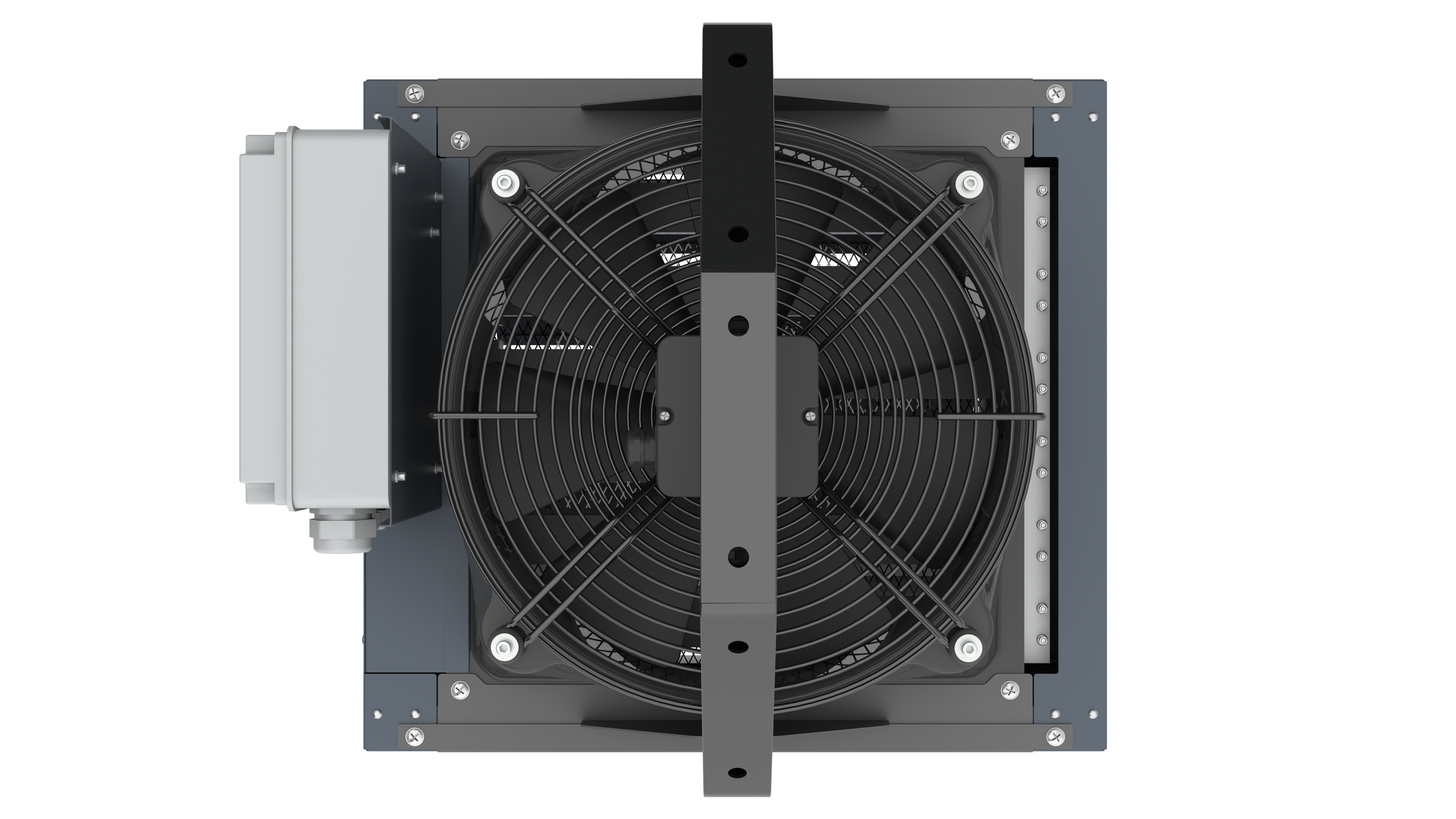

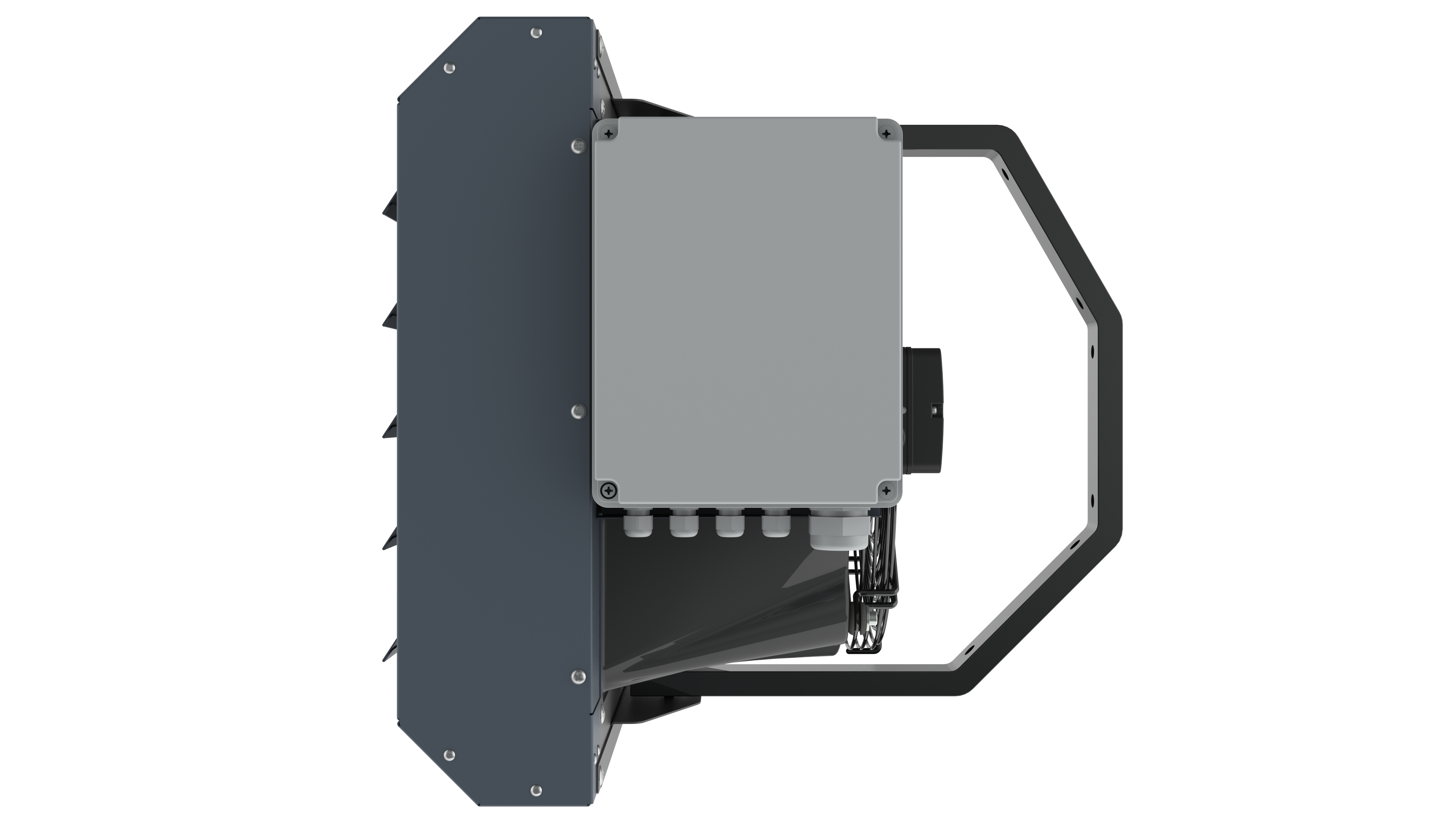

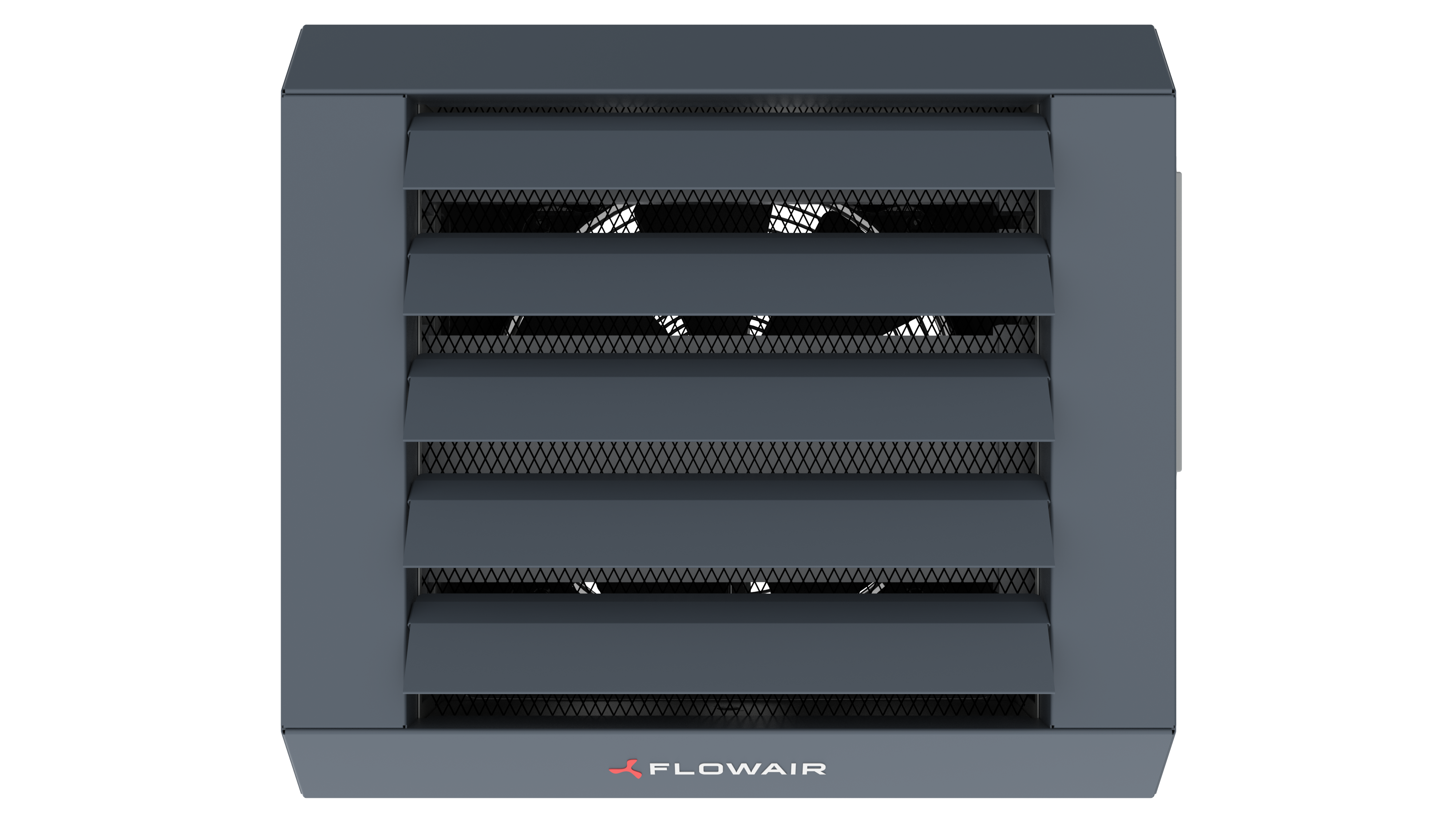

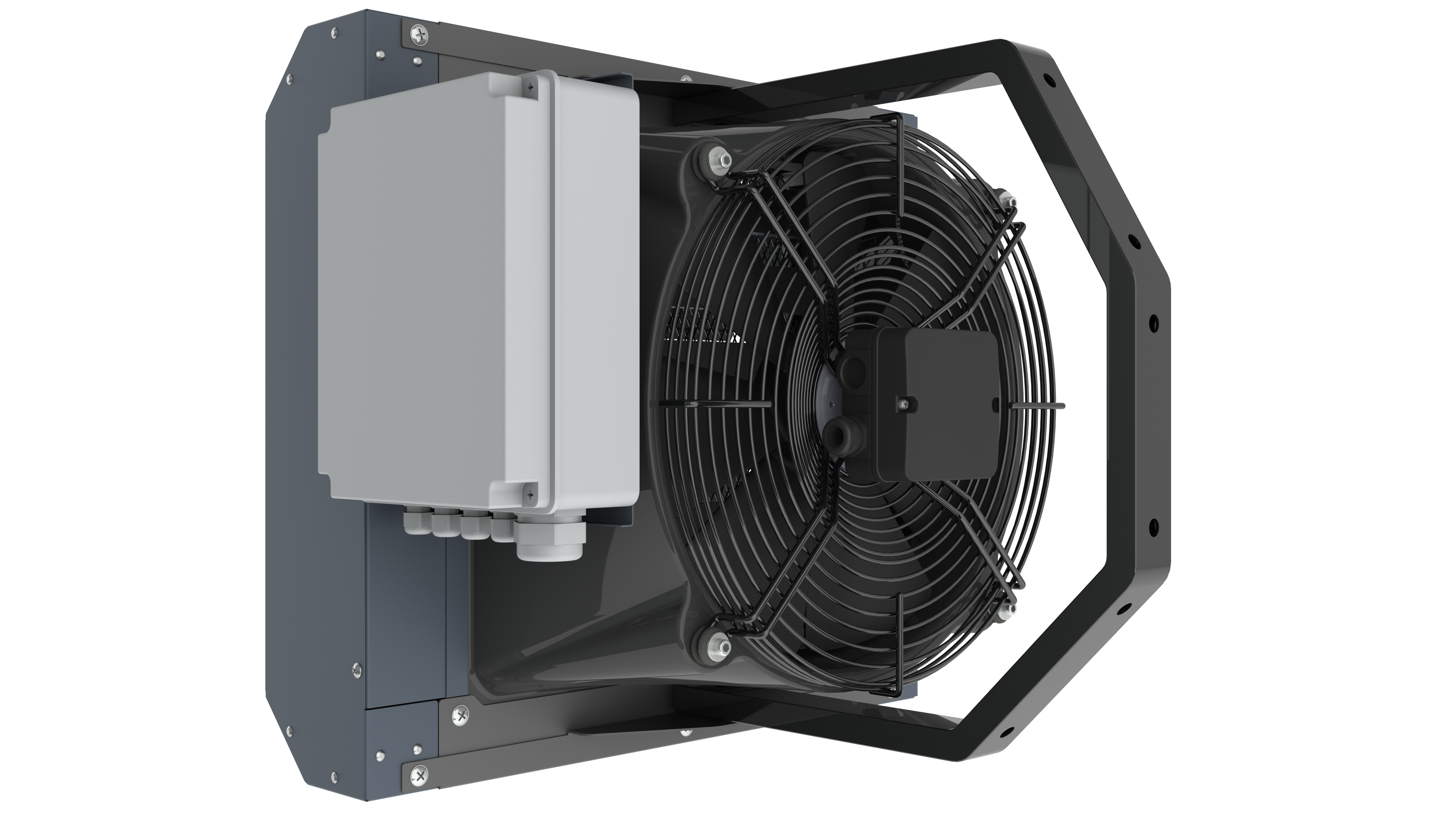

Электрические воздухонагреватели LEO EL


Основные параметры:

Тепловая мощность: 5,3 - 22,8 кВт
Производительность: 1200 - 4250 м3
Вес: 19,7 / 27,8 кг
Корпус сталь


   Краткая характеристика:

Электрический воздухонагреватель предназначен для монтажа внутри помещений.

Девять тенов PTC составляют теплообменник, который приспосабливает свою температуру к разности температуры воздуха. Конструкция нагревательных элементов дополнительно обеспечивает максимальную тепловую мощность на каждой скорости обогрева.

Электрический воздухонагреватель LEO EL доступный в двух размерах: S и L, благодаря чему легче подобрать аппарат, отвечающий потребностям данного объекта.








   Предназначение:

Воздухонагреватели LEO EL применяются для отопления объектов крупных масштабов, таких как: промышленные цеха, мастерские, автосалоны, склады, павильоны, спортивные и религиозные объекты.



   Автоматика:

LEO EL управляются с помощью инновационного контроллера T-box с сенсорным дисплеем. Дополнительно воздухонагреватель оснащен комплектом питающей, управляющей и предохраняющей автоматики, которая защищает аппарат от перегрева тэнов и вентиляторов.



   Технологии / Инновации / Преимущества:

Конструкция – применены тэны PTC, которые приспосабливают свою температуру к разности температуры воздуха.

Технические параметры LEO EL

  LEO EL S BMS LEO EL L BMS
Тепловая мощность [кВт] 5,3 - 10,8  6,8 - 22,8
Производительность [м3/ч] 2000 4250
Питание [В/Гц] 3x400
Номинальный ток [A]* 15,6 33,3
IP/ Класс изоляции вентилятора 54 /F
IP/ Класс изоляции аппарата 20
Максимальный уровень акустического давления [дБ (А)]** 56,3 64,1
Максимальный уровень акустической мощности [дБ (А)]*** 71,4 79,2
Горизонтальная длина потока воздуха  [м]**** 14 24
Вертикальная длина потока воздуха  [м]***** 4,5 6,0
Корпус  слаль с порошковой краской
Цвет графитовый
Рабочая среда внутри помещений
Диапазон рабочей среды [oC] 0...+50
Позиция работы вертикальная на стене, горизонтальная под перекрытием
Вес аппарата [кг] 19,7 27,8

* Для темп. 0oC на входе в аппарат, на 3 скорости
**Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** Уровень акустической мощности согласно распоряжению PN-EN ISO 3744:2011
**** Горизонтальная длина потока изотермического воздуха при граничной скорости 0,5 м/с
***** Вертикальная длина потока неизотермического воздуха при температуре на входе в аппарат 20oC, и граничной скорости 0,5 м/с

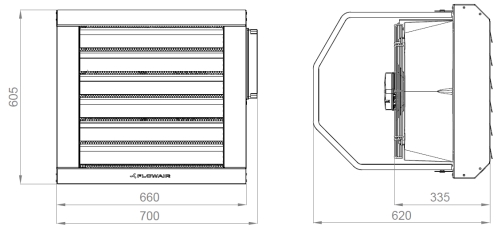

Габариты LEO EL S BMS



Габариты LEO EL L BMS

Тепловые мощности LEO EL BMS

Tp1 V PT PC ∆Tp2
[oC] 3/ч] [кВт] [A] [oC]
LEO EL S BMS
I степень обогрева
0 1250/1600/2000 5,5/5,9/6,0 7,9/8,5/8,6 15/10/9
10 5,4/5,7/5,9 7,8/8,2/8,4 22/19/17
20 5,3/5,6/5,8 7,7/8,0/8,3 30/28/26
II степень обогрева
0 1250/1600/2000 9,5/10,2/10,8 13,6/14,7/15,6 28/25/19
10 9,2/9,8/10,3 13,2/14,0/14,8 32/29/24
20 8,9/9,6/10 12,8/13,8/14,4 38/34/30
LEO EL L BMS
I степень обогрева
0 1700/2800/4250 7,5/8,1/8,8 10,6/11,6/12,5 11/8/6
10 7,1/7,8/8,3 10,1/11,1/11,9 20/17/15
20 6,8/7,6/8,0 9,8/10,8/11,4 29/26/24
II степень обогрева
0 1700/2800/4250 13,7/15,1/16,3 19,3/21,4/23,3 24/19/14
10 13,0/14,2/15,4 18,6/20,5/22,2 27/24/21
20 12,4/13,7/14,7 17,8/19,9/21,2 33/30/28
III степень обогрева
0 1700/2800/4250 18,0/20,3/22,8 26,0/29,2/33,3 29/24/18
10 17,2/14,2/15,4 24,5/28,0/31,1 36/30/26
20 12,4/13,7/14,7 24,0/27,5/30,1 44/38/34

V – объем воздуха
PT – тепловая мощность
Tp1 –  температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
PC - потребление тока

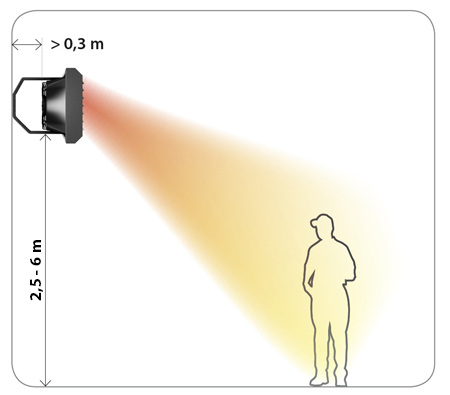

Электрические воздухонагреватели LEO EL можно установить вертикально и горизонтально.

Во время установки надо следить за рекомендуемыми расстояниями от перегородок.



Ниже представляем также несколько советов по монтажу:

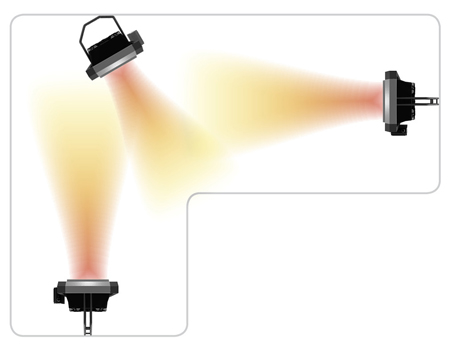

   Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.

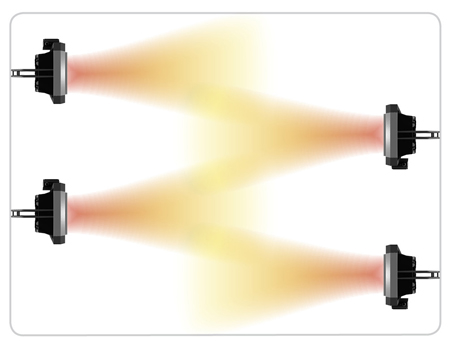

  Воздухонагреватели, устанавливаемые на противоположных стенах необходимо монтировать в шахматном порядке.

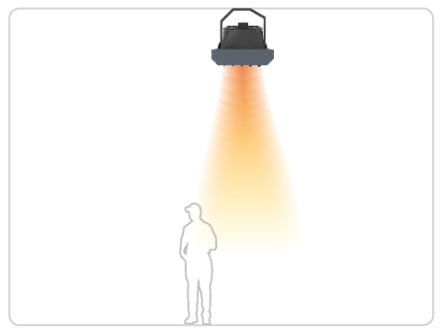

   Возможность установки под потолком в горизонтальном положении.

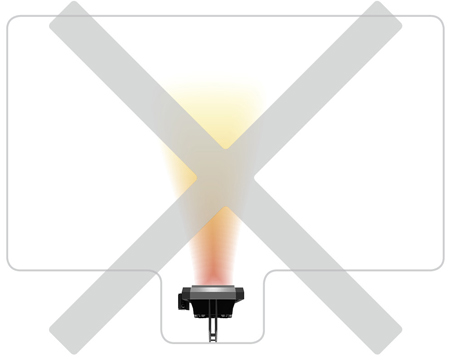

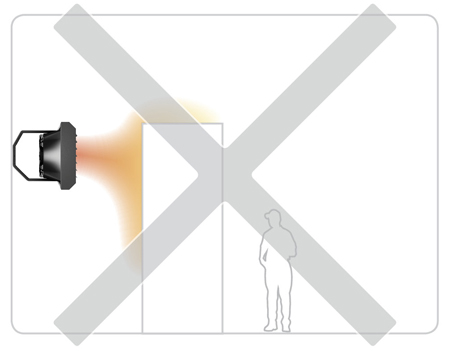

   При установке отопительного аппарата нужно обратить внимание на то, чтобы на пути потока воздуха не было преград.



  Воздухонагреватели нужно монтировать таким образом, чтобы обеспечить свободный приток воздуха вокруг аппарата.
