Основні параметри:

Теплова потужність:	4,9 — 20,9 кВт
Продуктивність:	800 - 2600 м³/год
Вага:	36,1 - 47,2 кг
Колір	сірий
Корпус:	стал + алюміній + пластик

Автоматика KM EL

Основні файли

Технічна документація
3.88 MB
Каталог обладнання
18.12 MB

Печать Подбор аппаратов

Коротка характеристика:

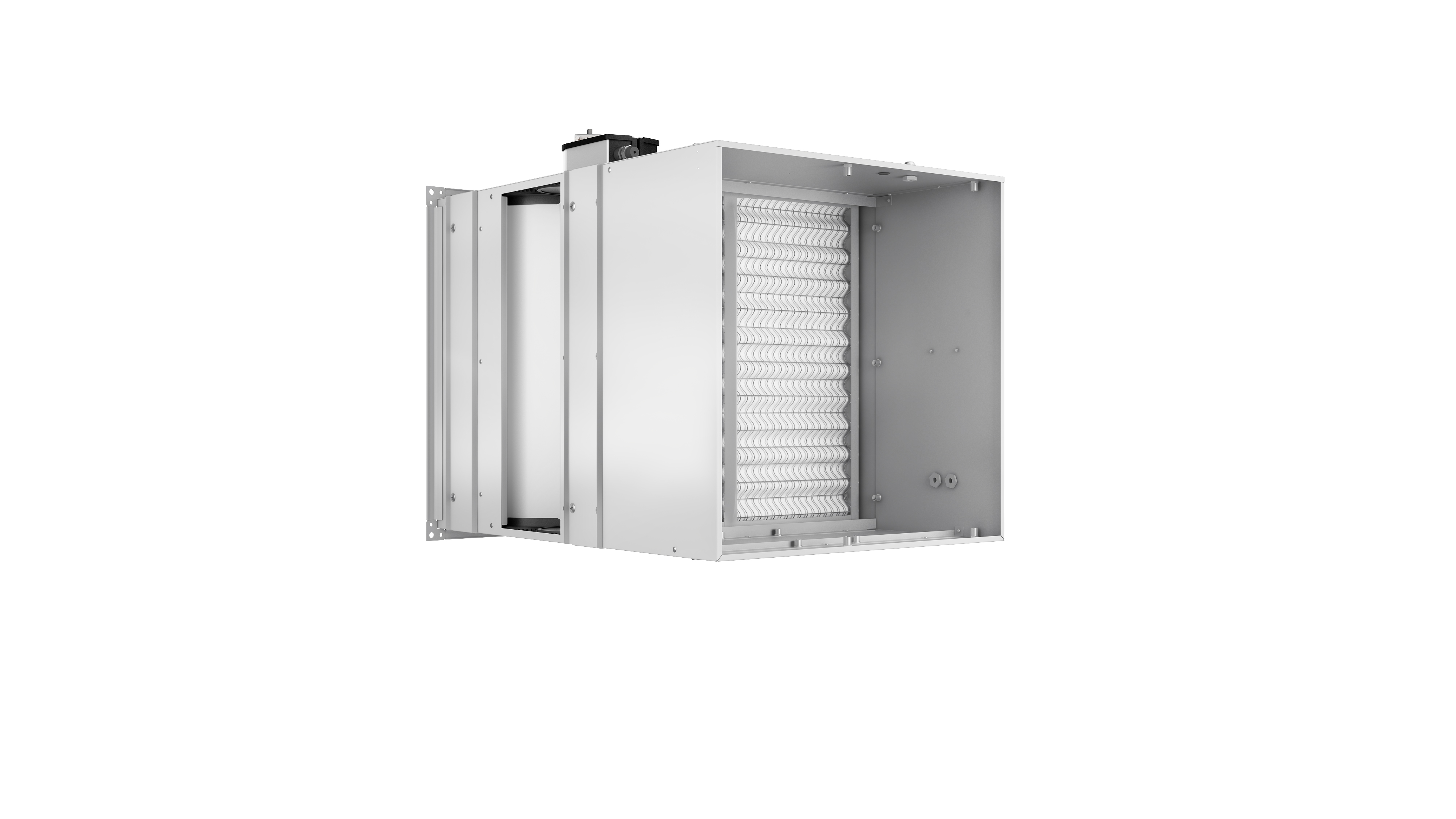

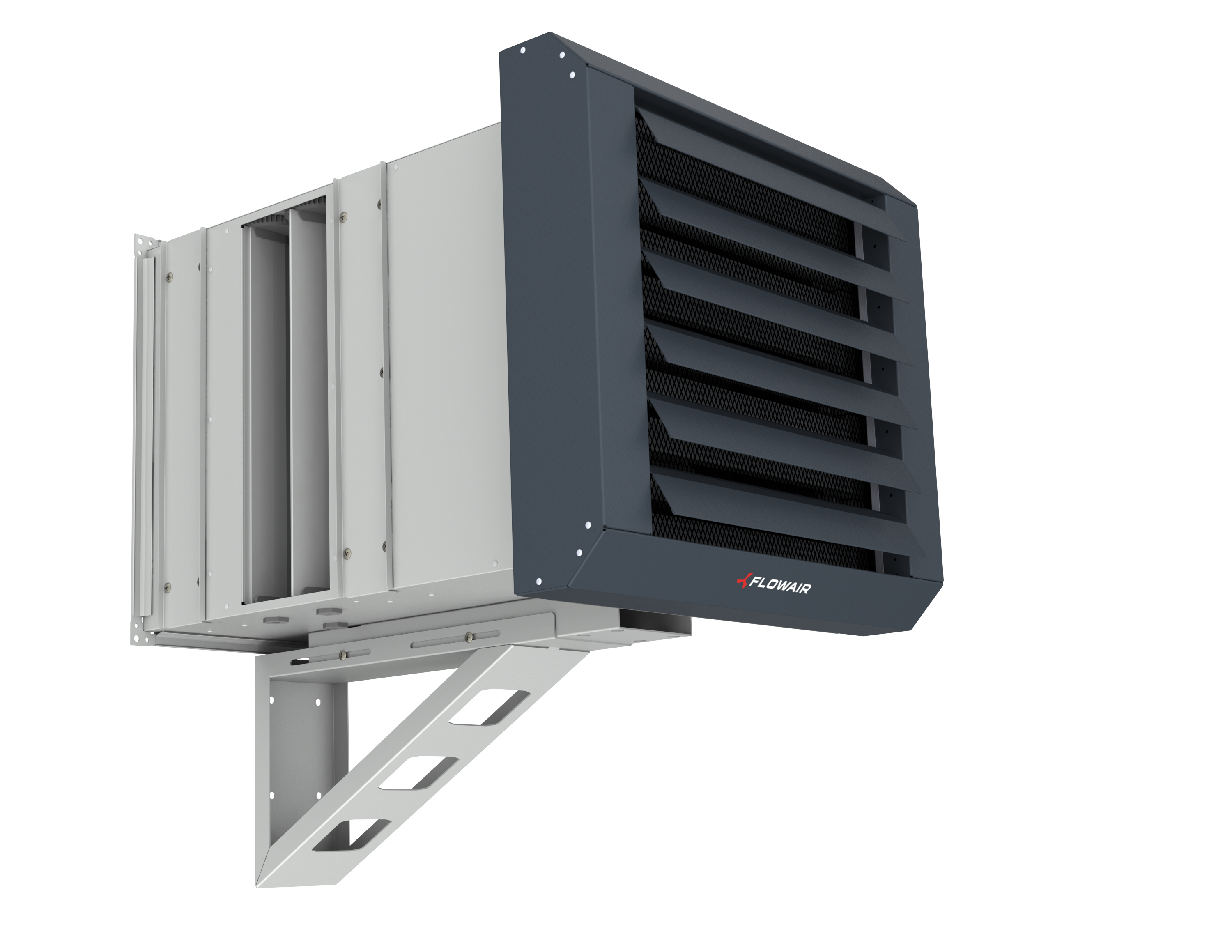

Змішувальна камера KM EL пристосована до сумісної роботи з повітронагрівачами LEO EL BMS. Це дозволяє нагнітати свіже повітря всередину приміщення. В залежності від потреби потік припливного повітря нагрівається з допомогою теплообмінника, а потім направляється в приміщення.

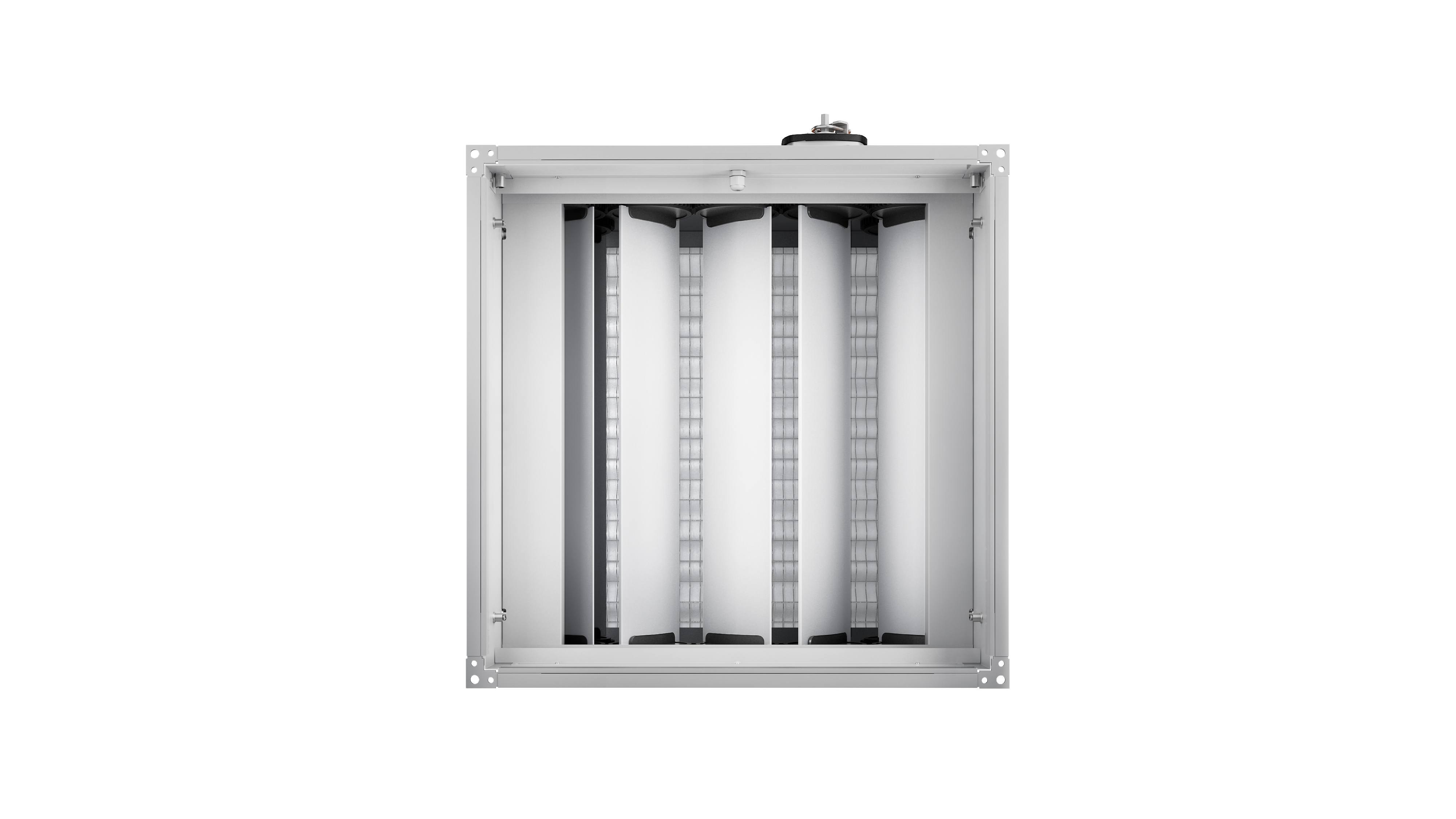

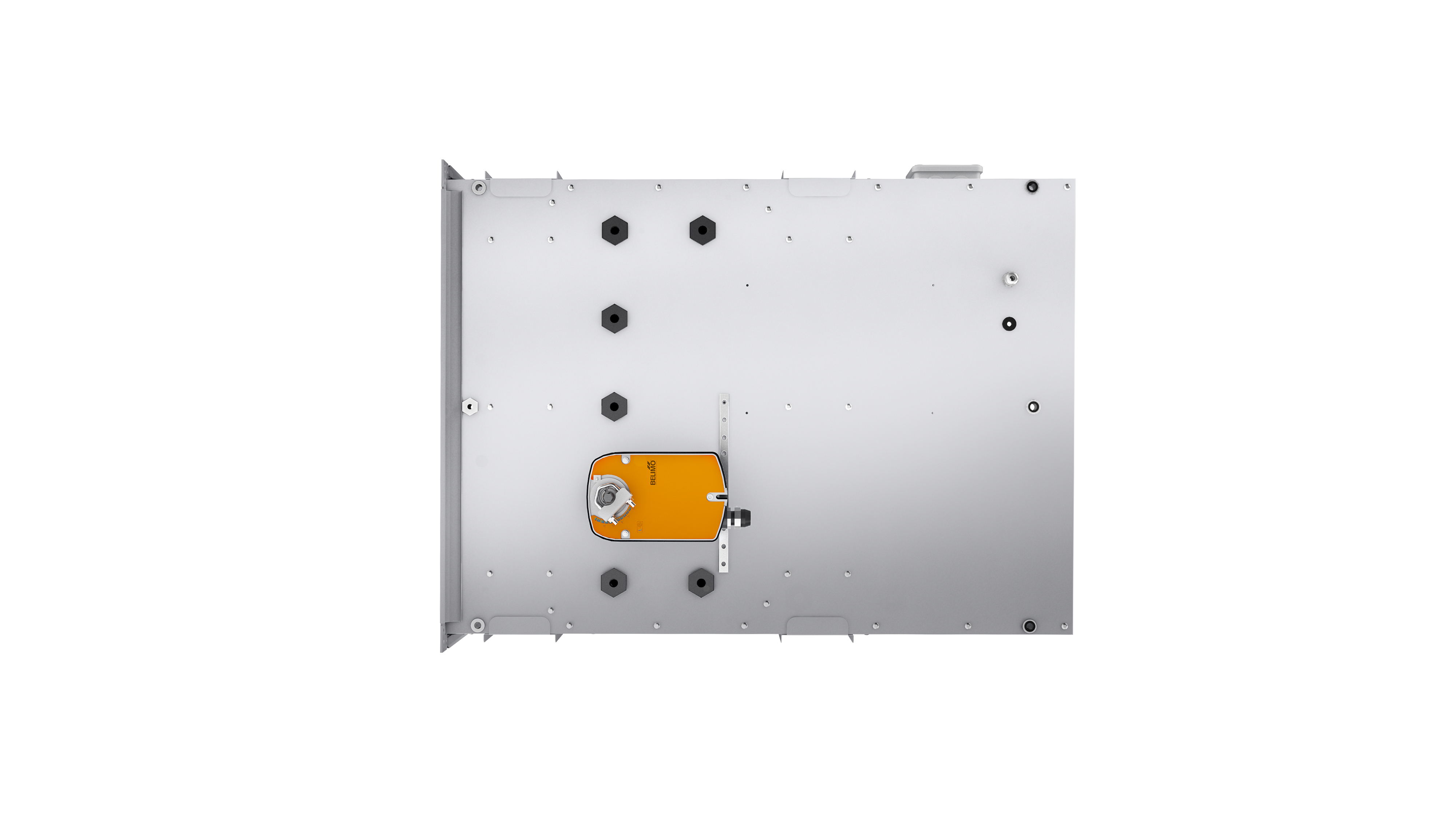

Змішувальна камера оснащена трьома входами повітря: 2 рециркуляціного і 1 свіжого. Можливе плавне регулювання ступені відкриття дросельних заслонок входу повітря в діапазоні від 0 до 100%.

Змішувальні камери доступні в 2 варіантах: KM EL S и KM EL L.

Призначення:

KM EL с еэлектричним повітронагрівачом LEO EL BMS використовується в крупних і середніх об’єктах, таких як: промислові цехи, склади, магазини и т.д..

Автоматика:

АВТОМАТИКА KM EL LITE - комплектна система управління і захисту.

взнайте більше

Технологія / Инновація / Переваги:

Конструкция – модульна конструкція (3 частини) дозволяє встановити камеру в різних варіантах.

Корпус змішувальної камери виготовлений зі сталі.
В стандартному виконанні камера оснащена фільтром EU3 (фільтр EU4 поставляється опційно). Фільтри можна встановлювати двома способами: або тільки перед входом свіжого повітря, або перед входом свіжого і циркуляційного повітря.

Технічні параметри LEO EL S BMS + KM S

	LEO EL S BMS + KM EL S
Швидкiсть	III	II	I
Продуктинiсть [м³/год]	1100	800	500
Живлення [В/Гц]	3X400/50
Макс. споживання току вентилятора [A]	0,6	0,4	0,3
Макс. споживача потужнiсть вентилятора [Вт]	130	90	70
IP / клас iзоляцiї	54/F
Рівень акустичногої потужності [дБ(A)]*	71,4	65,8	59
Рівень акустичного тиску 5 м [дБ(A)]**	56,3	50,7	43,9
Горизонтальна довжина ізотермічного повітря [м]****	7,5	5,5	3,5
Корпус	стал пофарбована порошковою фарбою
Колір	сірий
Робоче середовище	внутри помещений
Макс. рабоча температура [^oC]	50
Позиція роботи	горизонтально на стіні
Вага апарату [кг]	36,1

* Згідно розпорядження PN-EN ISO3744
** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м³, на відстані 5 м від апарату.
*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

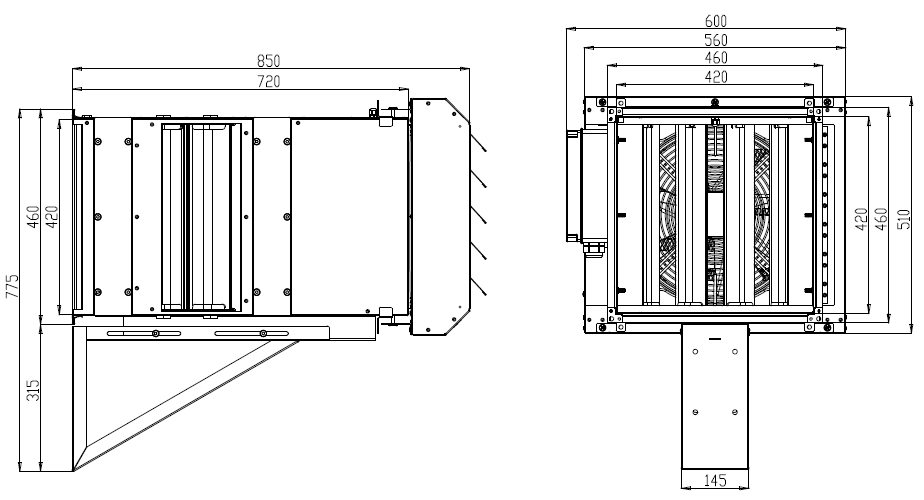

Габарити LEO EL S BMS + KM S

Wymiary LEO S z KM S

Технічні параметри LEO EL L BMS + KM EL L

	LEO EL L BMS + KM EL L
Швидкiсть	III	II	I
Продуктинiсть [м³/год]	2600	1600	800
Живлення [В/Гц]	3X400/50
Макс. споживання току вентилятора [A]	1,4	1,2	0,6
Макс. споживача потужнiсть вентилятора [Вт]	330	240	120
IP / клас iзоляцiї	54/F
Рівень акустичногої потужності [дБ(A)]*	64,1	54,5	42,1
Рівень акустичного тиску 5 м [дБ(A)]**	79,2	69,6	57,2
Горизонтальна довжина ізотермічного повітря [м]****	14,5	9,0	4,5
Корпус	стал пофарбована порошковою фарбою
Колір	сірий
Робоче середовище	всередині приміщень
Макс. рабоча температура [^oC]	50
Позиція роботи	горизонтально на стіні
Вага апарату [кг]	47,2

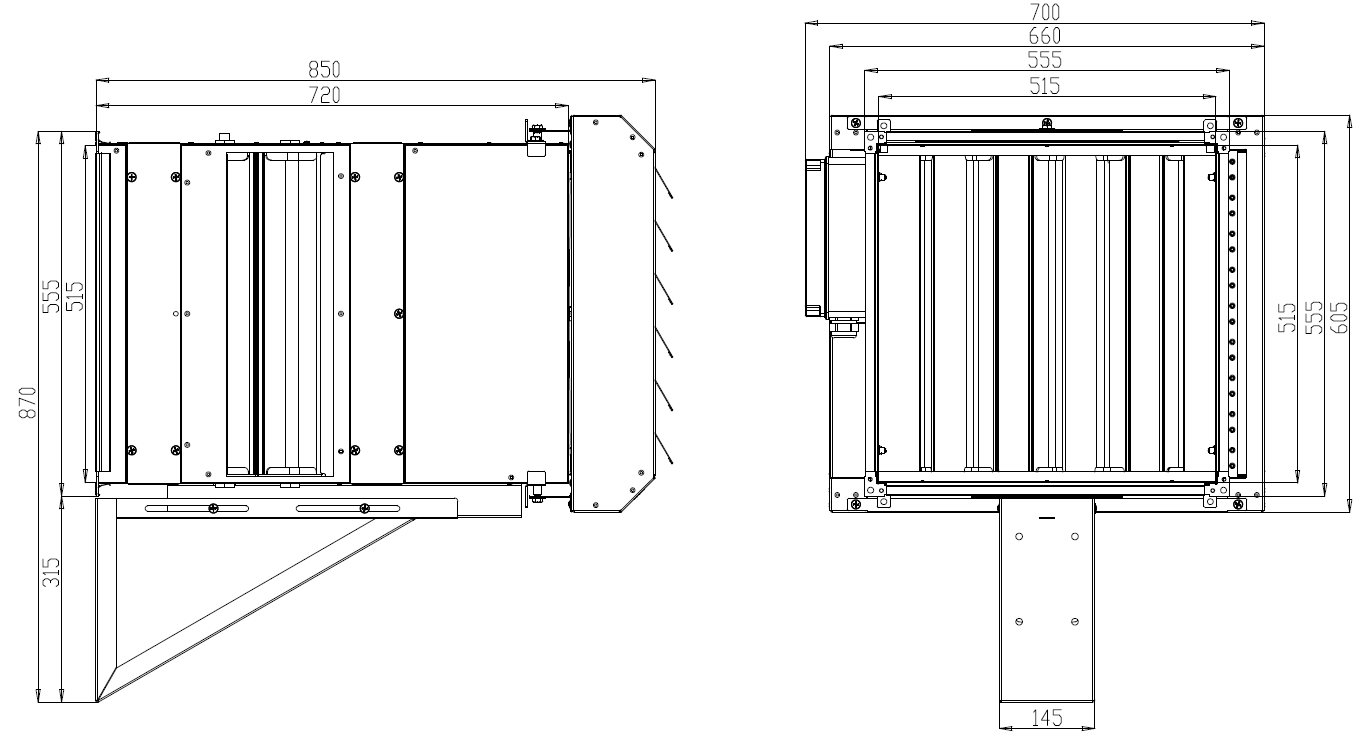

Габарити LEO L + KM L

Wymiary LEO L z KM L

Теплові потужності LEO EL S BMS + KM EL S

LEO EL S BMS + KM EL S
Tp1	V	PT	PC	Tp2
[°C]	[м³/год]	[кВт]*	[A]*	[°C]
1 ступінь нагріву і 2 швидкість вентилятора
-20	800	5,3	7,7	1
-10		5,2	7,5	8
0		5,1	7,4	16
10		5,0	7,2	23
20		4,9	7,1	32
2 ступінь нагріву і 3 швидкість вентилятора
-20	1100	9,9	14,3	12
-10		9,7	14,0	20
0		9,4	13,5	28
10		9,1	13,1	32
20		8,8	12,7	39

*включає параметри вентилятора

Теплові потужності LEO EL L BMS + KM EL L

LEO EL L BMS + KM EL L
Tp1	V	PT	PC	Tp2
[°C]	[м³/год	[кВт]*	[A]*	[°C]
2 ступінь нагріву i 2 швідкість вентилятора
-20	1600	14,5	20,8	5
-10		14,0	20,1	12
0		13,6	19,5	21
10		12,9	18,5	26
20		12,3	17,7	34
3 ступінь нагріву i 3 швідкість вентилятора
-20	2600	20,9	30,2	10
-10		20,5	29,6	17
0		20,2	29,1	25
10		19,5	27,9	31
20		19,0	27,4	39

*включає параметри вентилятора

V – об’ем повітря
PT – теплова потужність
PC – споживання току
Tp1 – температура повітря на вході в апарат
Tp2 – температура повітря на виході з апарату

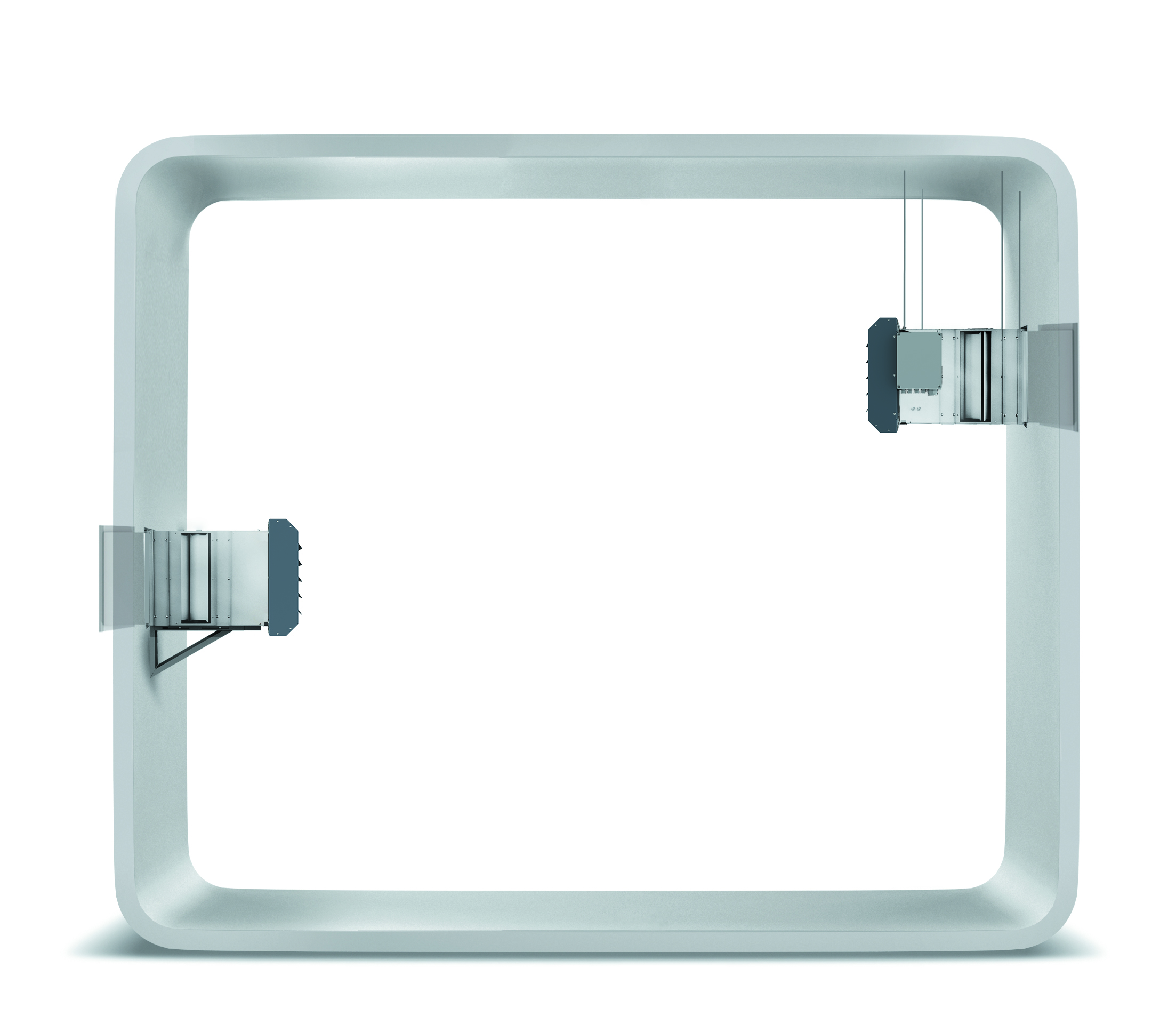

Електричні повітронагрівачи LEO EL BMS зі змішувальними камерами KM EL можна установлювати до стіни і під стелею з допомогою монтажної консоли KM або монтажних шпильок.

Додатковы елементи для установки LEO +KM:

Шпильки - дозволяют встановлювати апарат під стелею.
Монтажная консоль – дозволяє встановлювати апарат на сцені.

Нижче представляемо декілька рекомендациій по монтажу:

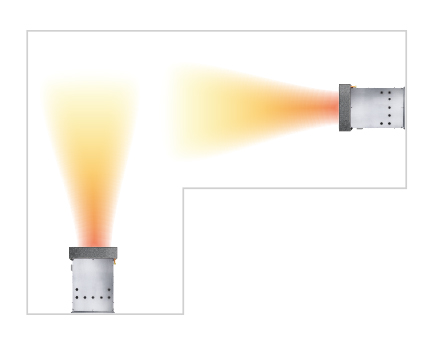

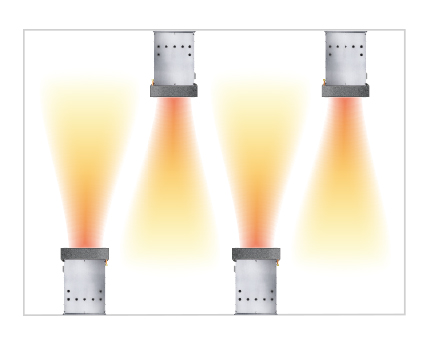

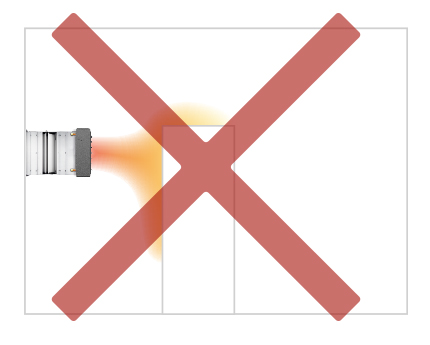

Необхідно забеспечити рівномірне розподілення теплого повітря по всьому об’єму примещення.

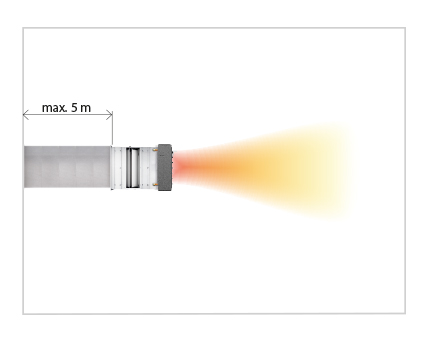

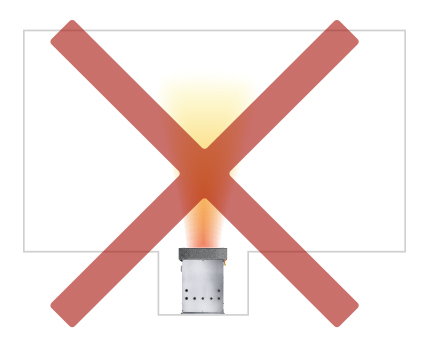

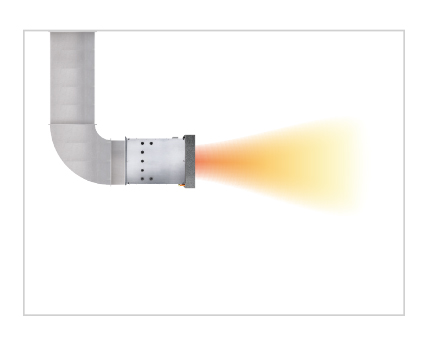

Не рекомендується використовувати повітропровід з колінами, так як кожне коліно зменшує об’ем припивного повітря, що значно понижує продуктивність апарата.
