KM


Základní parametry:

Topný výkon: 0,5 — 82,2 kW
Vzduchový výkon: 450 — 3700 m3/h
Hmotnost: 25,9 — 57,9 kg
Barva: šedá
Opláštění:  ocel + hliník

Ke stažení

Objednací číslo:
11982; 11838; 20087

KRÁTKÁ CHARAKTERISTIKA:

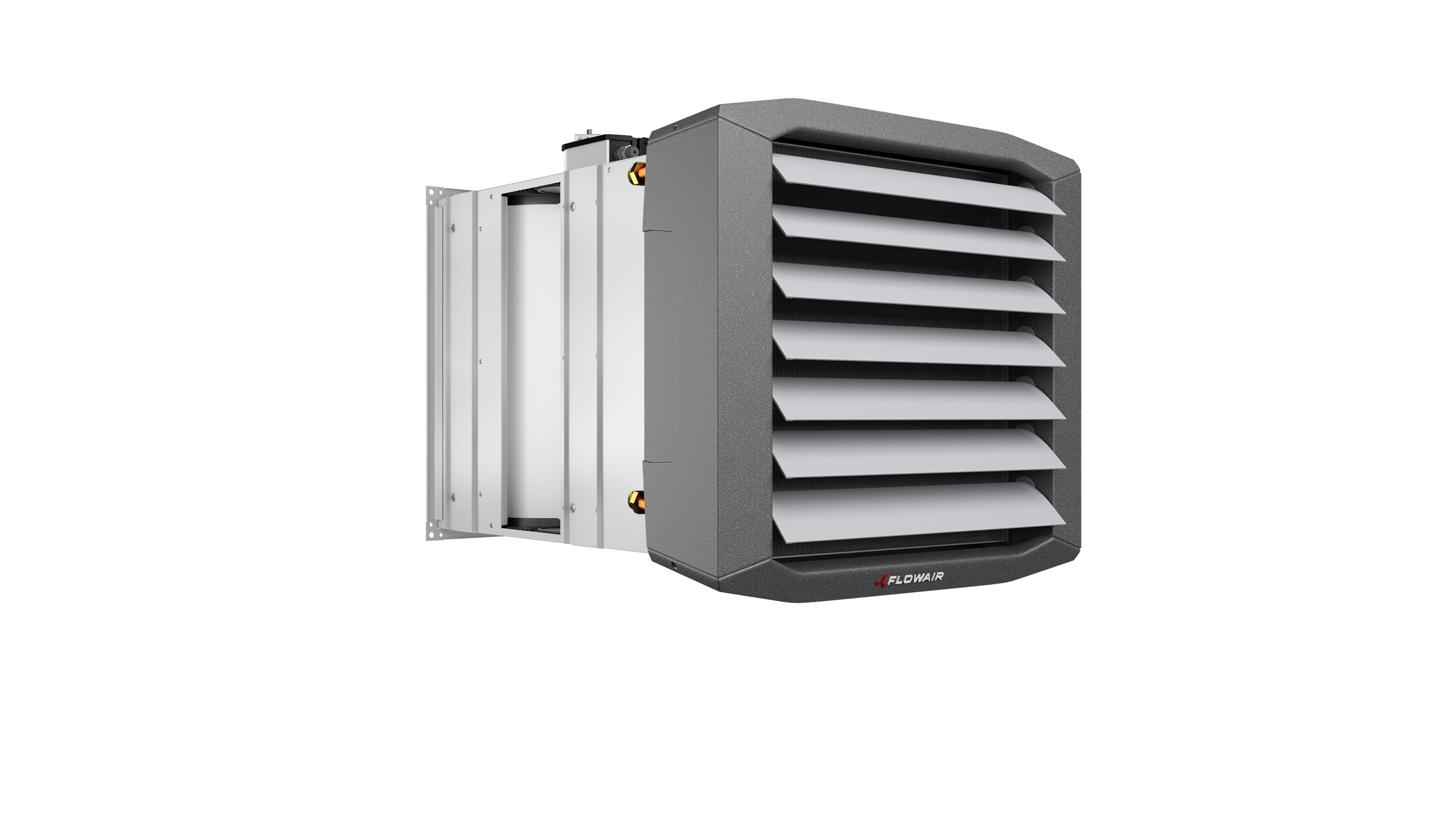

Směšovací komora KM je navržena pro spolupráci s teplovzdušnými jednotkami LEO BMS, čímž umožňuje přívod čerstvého (venkovního) vzduchu do místnosti. V případě potřeby může být přiváděný vzduch ohříván výměníkem tepla a následně již ohřátý přiváděn do místnosti.

Komora je vybavena třemi přívody vzduchu, 2 cirkulačního a 1 čerstvého. Je možné plynule nastavovat poměr čerstvého a cirkulačního vzduchu od 0 do 100%.

KM je dostupná ve třech verzích: KM S, KM L a KM XL.

Více informací o komplexním řešení lze nalézt v záložce System FLOWAIR.

POUŽITÍ:

Jednotka LEO + KM se používá v středních a velkých budovách, jako jsou průmyslové budovy, sklady, nákupní pavilony, atd.

REGULACE:

REGULACE KM – kompletní sada pro regulaci a kontrolu pro jednotky KM + LEO

TECHNOLOGIE / INOVACE / VÝHODY:

Konstrukce umožňuje instalaci v různých konfiguracích.

Jednotka je standardně vybavena filtrem hrubé 80% (PN-EN ISO 16890-1E) instalovaným na vstupu vzduchu. Jeho poloha určuje filtraci čerstvého vzduchu nebo čerstvého a recirkulačního vzduchu.

.

Technická data LEO S + KM S

  LEO S1 + KM S LEO S2 + KM S LEO S3 + KM S
Kurs III II I III II I III II I
Průtok vzduchu [m3/h] 1200 850 550 1100 800 500 1000 700 450
Napájení [V/Hz] 230/50
Pracovní proud  [A] 0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3
Max. pracovní příkon [W ] 120 90 70 130 90 70 130 90 70
Krytí 54/F
Hladina akustického výkonu [dB(A)]* 71,4 65,8 59 71,4 65,8 59 71,4 65,8 59
Hladina akustickeho tlaku 5m [dB(A)]** 56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9
Horizontální rozsah [m]*** 8 6 4 7,5 5,5 3,5 7 5 3
Neizometrický rozsah  [m]**** 3,4 2,6 1,8 3,2 2,4 1,7 2,9 2,2 1,5
Nominální Topný výkon (70/50/16oC) 3,1 7,2 8,3
Max. teplota topné vody [oC] 120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] ½
Opláštění ocel + hliník
Barva šedá (barva podobná RAL 9007)
Prostředí pro vnitřní instalaci
Max. okolní teplota [oC] 60
Instalace stěnu a pod strop instalace
Hmotnost[kg] 25,9 26,8 27,9
Hmotnost s výměníkem naplněným vodou [kg] 26,6 28 29,3

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

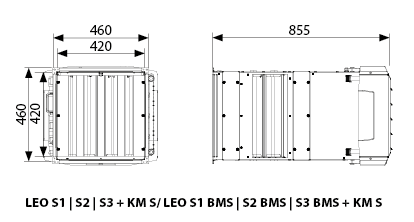

ROZMĚRY LEO S + KM S

 Wymiary LEO S z KM S

Technická data LEO L + KM L

  LEO L1 + KM L LEO L2 + KM L LEO L3 + KM L
Kurs III II I III II I III II I
Průtok vzduchu [m3/h] 2600 1600 800 2400 1500 700 2250 1350 600
Napájení [V/Hz] 230/50
Pracovní proud  [A] 1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6
Max. pracovní příkon [W ] 330 240 120 340 240 120 340 240 120
Krytí 54/F
Hladina akustického výkonu [dB(A)]* 79,2 69,6 57,2 79,2 69,6 57,2 79,2 69,6 57,2
Hladina akustickeho tlaku 5m [dB(A)]** 64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1
Horizontální rozsah [m]*** 14,5 9 4,5 13,5 8,5 4 12,5 7,5 3,5
Neizometrický rozsah  [m]**** 5,3 3,5 2 5 3,3 1,8 4,7 3 1,6
Nominální Topný výkon (70/50/16oC) 9,1 14,4 19,5
Max. teplota topné vody [oC] 120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] ¾
Opláštění ocel + hliník
Barva šedá (barva podobná RAL 9007)
Prostředí pro vnitřní instalaci
Max. okolní teplota [oC] 60
Instalace stěnu a pod strop instalace
Hmotnost[kg] 34,3 35,5 37,8
Hmotnost s výměníkem naplněným vodou [kg] 35,3 37,5 40,5

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

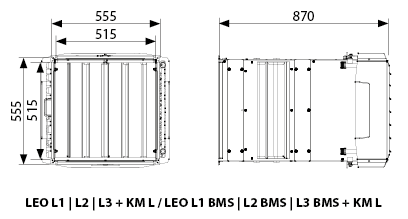

ROZMĚRY LEO L + KM L

 Wymiary LEO L z KM L

Technická data LEO XL + KM XL

  LEO XL2 + KM XL LEO XL3 + KM XL
Kurs III II I III II I
Průtok vzduchu [m3/h] 3700 2700 1600 3100 2200 1300
Napájení [V/Hz] 230/50
Pracovní proud  [A] 2,3 1,8 1,4 2,4 1,8 1,4
Max. pracovní příkon [W ] 520 370 270 550 370 270
Krytí 54/F
Hladina akustického výkonu [dB(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
Hladina akustickeho tlaku 5m [dB(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Horizontální rozsah [m]*** 16,5 12 7 14 10 6
Neizometrický rozsah  [m]**** 5,8 4,4 2,9 4,9 3,7 2,4
Nominální Topný výkon (70/50/16oC) 27,4 33
Max. teplota topné vody [oC] 120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] ¾
Opláštění ocel + hliník
Barva šedá (barva podobná RAL 9007)
Prostředí pro vnitřní instalaci
Max. okolní teplota [oC] 60
Instalace stěnu a pod strop instalace
Hmotnost[kg] 53,6 57,9
Hmotnost s výměníkem naplněným vodou [kg] 56,3 62

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

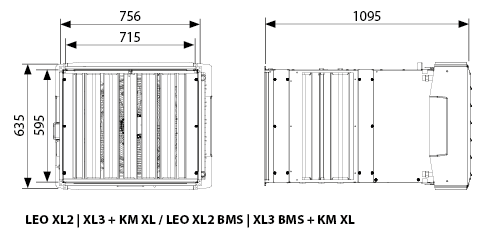

ROZMĚRY LEO XL + KM XL

 Wymiary LEO XL z KM XL

Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

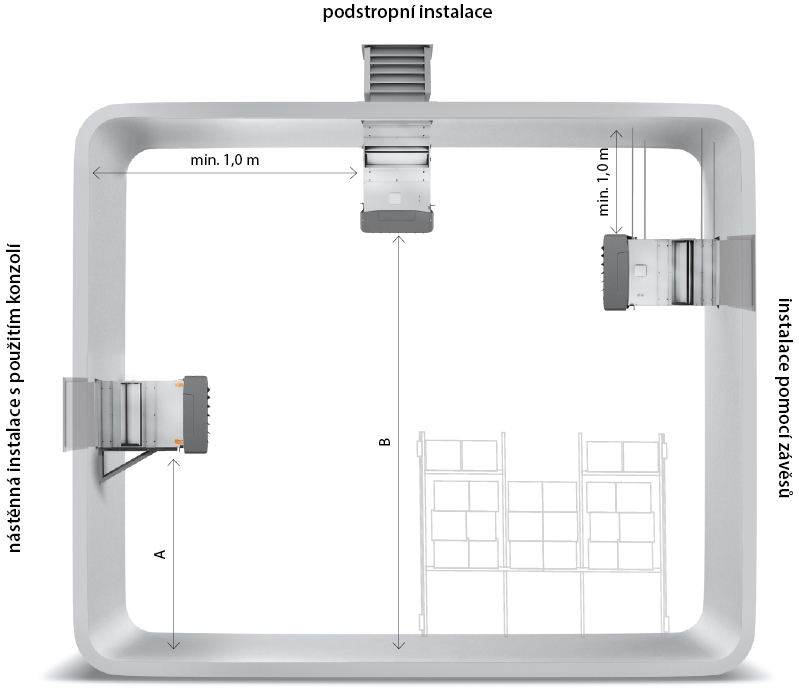

Topné a větrací jednotky LEO + KM mohou být instalovány na stěnách nebo pod stropem.





LEO S1 + KM S

LEO S2 + KM S

LEO S3 + KM S

LEO L1 + KM L

LEO L2 + KM L

LEO L3 + KM L

LEO XL2 + KM XL

LEO XL3 + KM XL

A

max. 3,0

max. 3,0

max. 3,0

2,5 – 5,0

2,5 – 5,0

2,5 – 5,0

2,5 – 5,0

2,5 – 5,0

B

2,5 – 4,5

2,5 – 4,0

2,5 – 4,0

2,5 – 6,5

2,5 – 6,0

2,5 – 5,5

2,5 – 7,0

2,5 – 6,0

Montážní konzole - umožňuje montáž na svislé obvodové stěny.Mezi volitelné příslušenství pro montáž LEO + KM patří:

Pružný nástavec - pro zamezeni převodu vibraci

Představujeme některé tipy pro instalaci:

Je nezbytné zajistit rovnoměrnou distribuci vzduchu po celém objemu místnosti.

 Nedoporučuje se dodávat čerstvý vzduch dalšími přívodnými kanály. Mohlo by dojít k tlakové ztrátě a tím i k  výraznému snížení účinnosti.

  Doporučuje se dodávat čerstvý do jednotky přímým přívodem vzduchu.

 Velké předměty nesmí omezovat výstupní proud vzduchu z jednotky.

  Teplovzdušné jednotky instalované na protilehlých stěnách je nutné osadit tak, aby se proudy vzduchu překrývaly.

 Jednotky by měly být instalovány takovým způsobem, aby byl zajištěn volný průchod vzduchu kolem nich.

  • Technická dokumentace

    (4.87 MB)

  • CAD soubory

    (3.47 MB)

  • RFA

    (8.28 MB)

  • Katalog pro projektanty

    (11.48 MB)

  • Instalace

    (860.83 kB)
