LEO COOL


Основные параметры:

Диапазон холодильной мощности: 2,2 – 37,4 кВт
Диапазон тепловой мощности: 3,1 – 65,4 кВт
Производительность: 1150 – 4200 м3
Вес:  23,1 – 36,0 кг
Корпус: вспененный полипропилен EPP
Цвет серый, черный

   Краткая характеристика

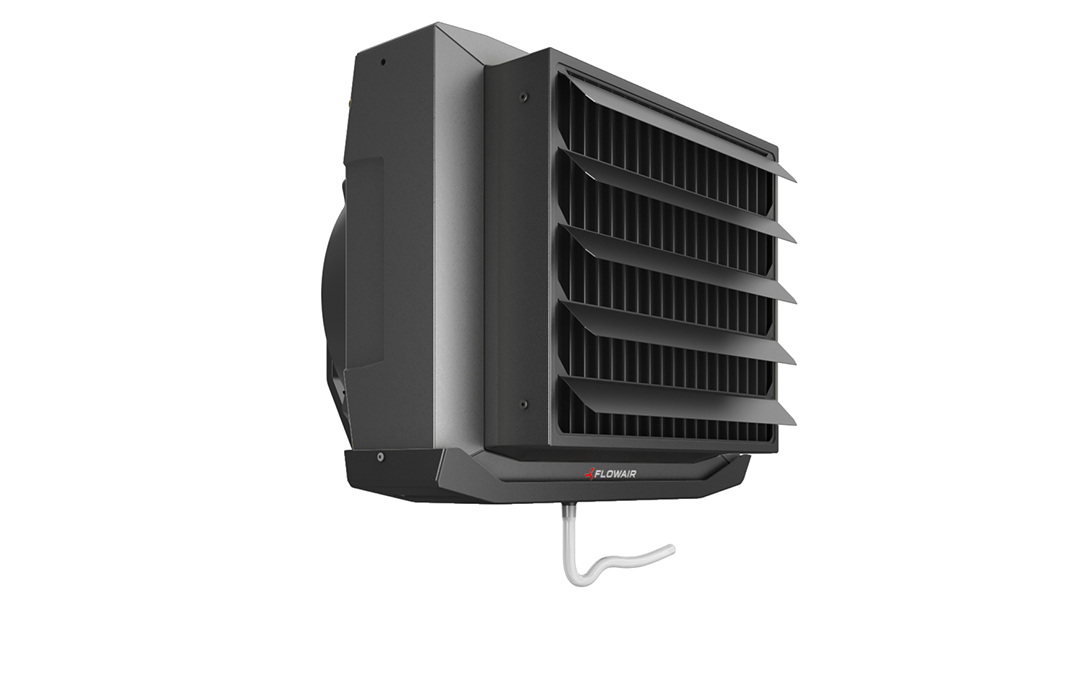

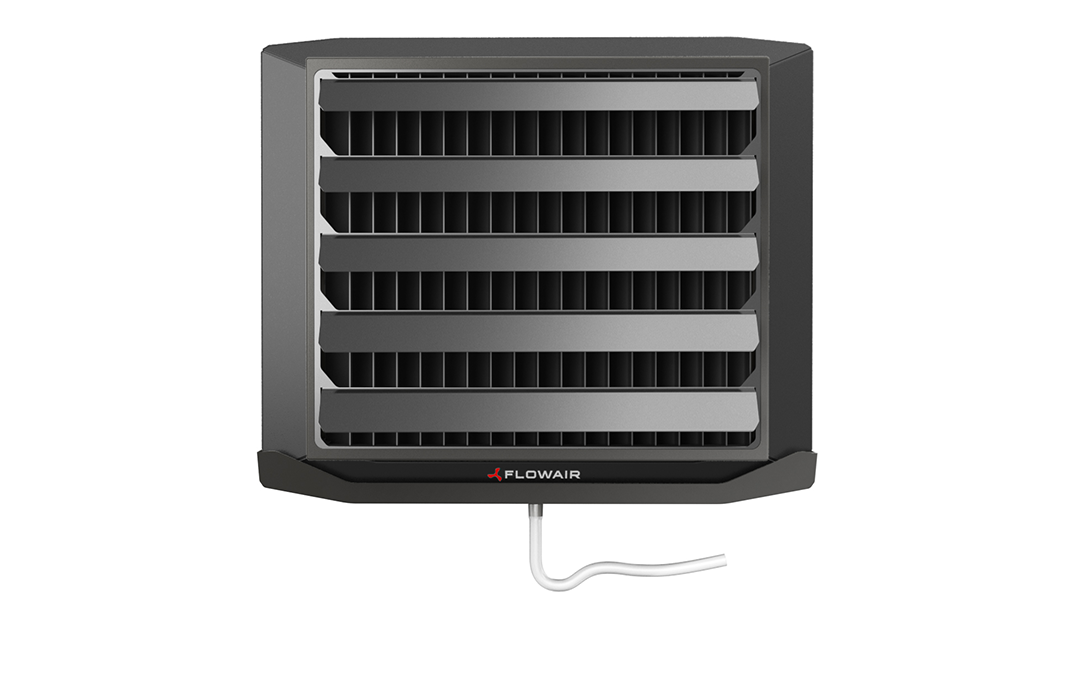

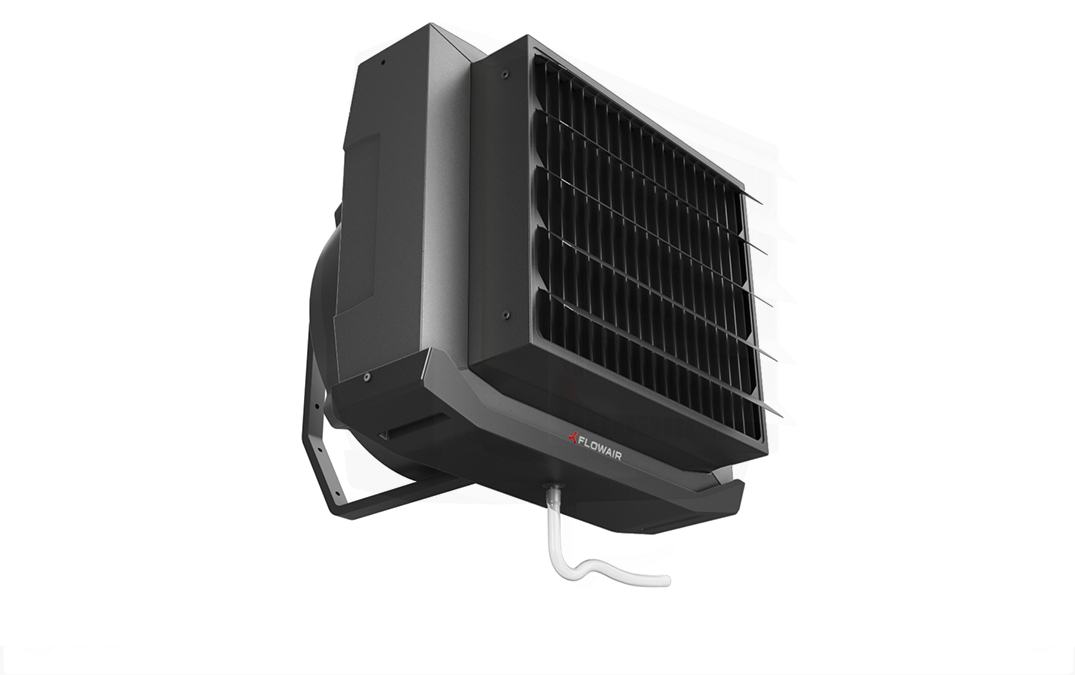

Водяные воздухоохладители-нагреватели LEO COOL это оборудование 2в1, для охлаждения летом и отопления зимой.

Они предназначены для работы внутри  помещений, где максимальная запыленность воздуза не превышает 0,3 г/м3. Это универсальный аппарат, который  может эффективно работать с разными источниками тепла или холода, такими как  чиллеры, конденсационные газовые котлы или реверсные тепловые насосы, характеризующиеся низкой температурой тепло- или хлодоносителя.

Аппараты LEO COOL оснащены 3-скоростным вентилятором с широкими возможностями регулировки своей производительности, вместе с холодильной (2,2-37,4 кВт)  и тепловой (3,1-65,4 кВт) мощностью.

Водоздухоохладители-нагреватели LEO COOL доступны в  2 вариантах - с 3-рядным и 4-рядным теплообменником.

Аппараты LEO COOL могут сотрудничасть также со смесительными камерами и создавать самую простую систему механической вентиляции.



   Калькулятор мощностей

С целью расчета холодильных и тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором:





   Предназначение

Водяные воздухоохладители-нагреватели LEO COOL применяются для охлаждения или отопления средних и крупных объектов, таких как производственные цеха, промышленные заводы, склады, магазины, спортивные залы и т.д..



   Автоматика

Доступны два вида управления:
- Управление TS – основные функции и легкое обслуживание
- Управление T-box – продвинутая фунциональность, с помощью инновационного контроллера T-box с сенсорным дисплеем..



   Технология / Инновации / Преимущества

Каплеуловитель с поддоном для удаления конденсата - система, которая обеспечивает надежность удаления конденсата в потоке воздуха из аппарата. Конденсат отводится гравитационно.

Направляющие воздуха - дают возможность управления струей нагнетаемого воздуха по разным углом.

Теплообменник - 3-рядный или 4-рядный с гидрофобным покрытием и более частыми ламелями для увеличения холодильной и тепловой мощности.

Корпус - легкий и прочный материал EPP (вспененный полипропилен).

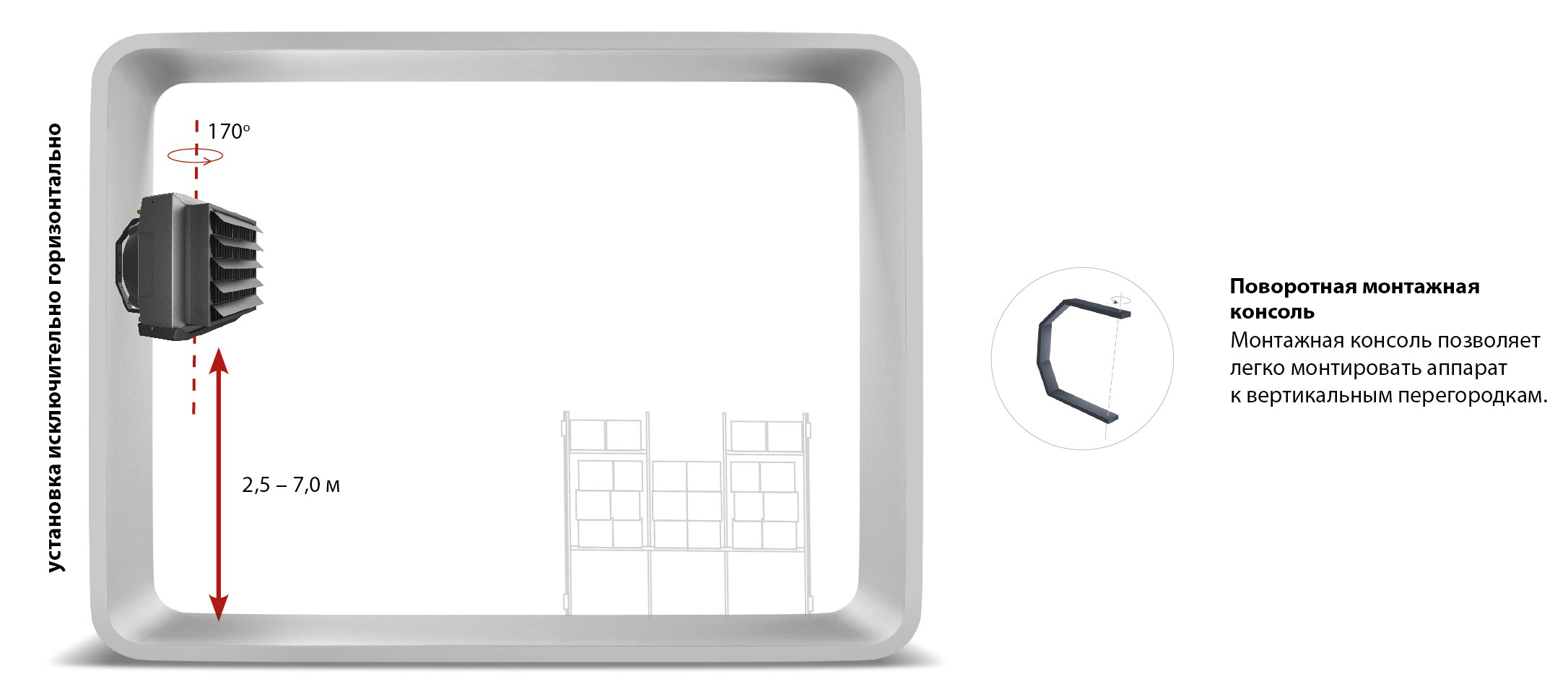

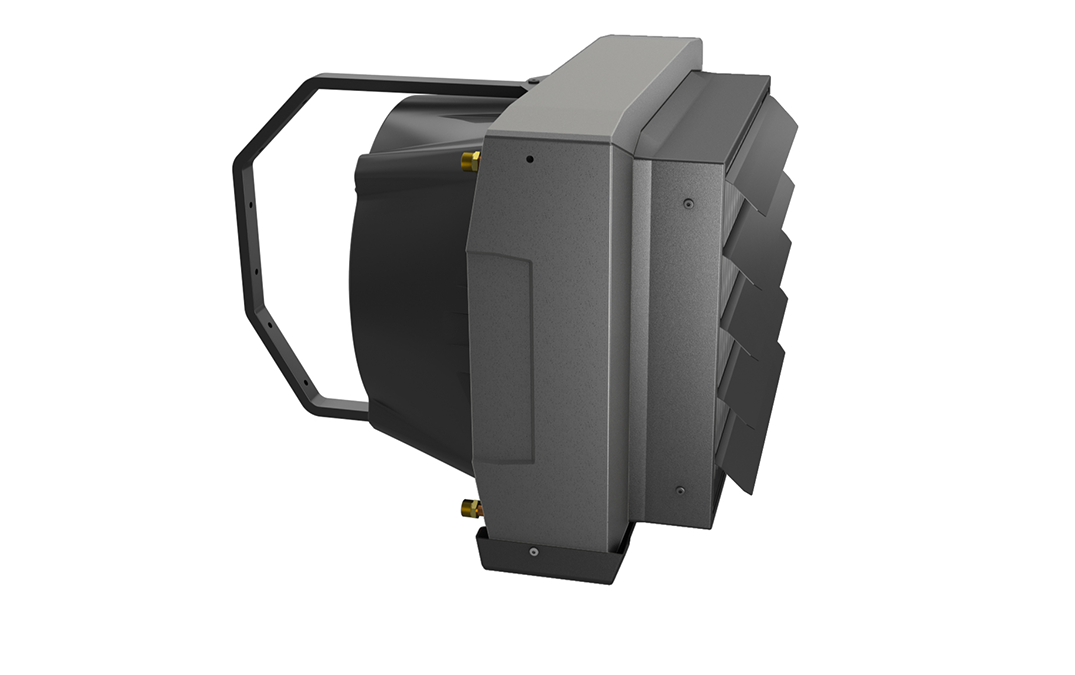

Поворотная монтажная консоль 170° - позволяет установить аппарат под разными углами к стене.

Технические данные LEO COOL

  LEO COOL L3 LEO COOL XL4
Скорость III II I III II I
Производительность [м3/ч] 2300 2050 1150 4200 3350 2000
Диапазон холодильной мощности [кВт](1) 2,2 – 17,1 6,1 – 37,4
Номинальная холодильная мощность (7/12/26°C, 55%, III скорость) [кВт](2) 9,7 21,8
Диапазон тепловой мощности [кВт](3) 3,1 – 32,2 7,5 – 65,4
Номинальная тепловая мощность (70/50/16°C, III скорость) [кВт](4) 23,1 47,6
Питание [В/Гц] 230/50
Макс. потребление тока [A] 1,5 1,2 0,6 2,4 1,8 1,4
Макс. потребление мощности [Вт] 340 240 120 550 370 270
IP / класс изоляции 54/F
 Уровень акустического давления [дБ(A)](5) 64,1 54,5 42,1 67,5 61,1 52,3
Уровень акустической мощности [дБ(A)](6) 79,2 69,6 57,2 82,6 76,2 67,8
Горизонтальная длина изотермического воздуха [м](7) 18,0 12,7 7,1 20,5 16,3 9,7
Макс. температура теплоносителя [°C] 70
Макс. рабочее давление [МПа] 1,6
Патрубок ["] 3/4”
Вид корпуса EPP - вспененный  полипропилен
Цвет серый(8), черный
Рабочая среда внутри помещений
Макс. рабочая температура [oC] 55
Установка настенная
Вес аппарата [кг] 23,1 36,0
Вес аппарата, наполненного водой [кг] 25,8 41,1

(1)    Диапазон мощности охлаждения при параметрах:
мин – I скорость вентилятора,  температура  хладоносителя 10/15°C,, температура/ относительная влажность воздуха на входе в аппарат24°C/55%;
макс. – III скорость вентилятора,  температура  хладоносителя 3/8°C, температура/ относительная влажность воздуха на входе в аппарат 32°C/40%
(2)    Номинальная охладительная мощность определенная при параметрах:
III  скорость вентилятора, tтемпература  хладоносителя 7/12°C, температура/ относительная влажность воздуха на входе в аппарат26°C/55%
(3)    Диапазон тепловой мощности определенный при определенных параметрах:
мин. – I  скорость вентилятора, температура теплоносителя 40/30°C, температура воздуха на входе в аппарат 20°C;
макс. – III  скорость вентилятора, температура теплоносителя 70/50°C,  температура воздуха на входе в аппарат 0°C
(4)    Номинальная тепловая мощность определенная при параметрах:
III  скорость вентилятора, температура теплоносителя70/50°C, температура воздуха на входе в аппарат 16°C
(5)
Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
(6)    Уровень акустической мощности согласно распоряжению PN-EN ISO 3744:2011
(7)
Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с
(8)   RAL 9007

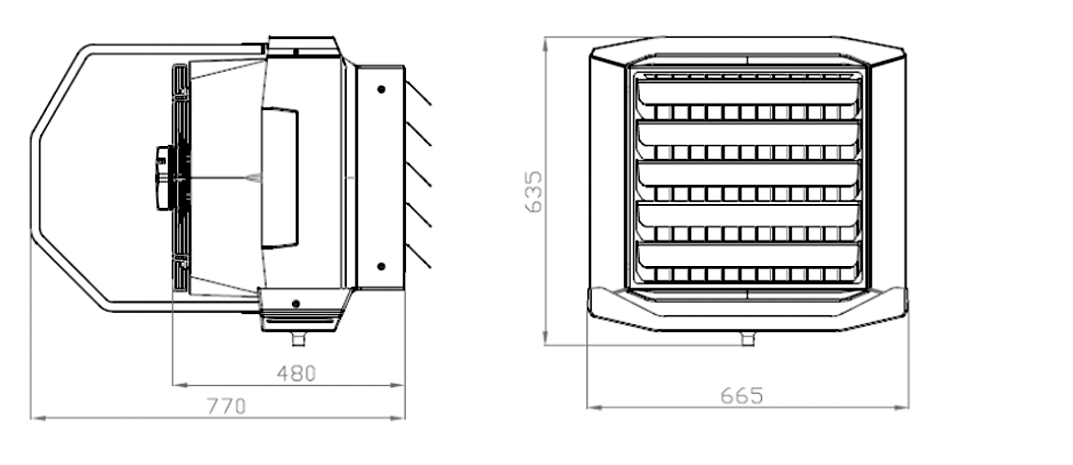

Габариты LEO COOL L3

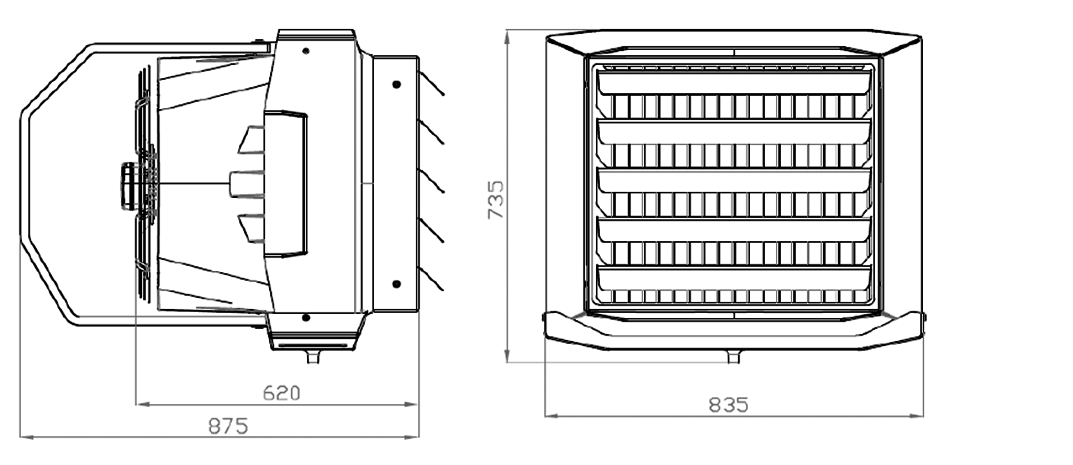

Габариты LEO COOL XL4

С целью расчета холодильных и тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором:

Водяные воздухоохладители-нагреватели LEO COOL можно монтировать только горизонтально.
Внимание! К поддону нужно обязательно подключить шланг для отвода конденсата.

  • Техническая документация

    (2.14 MB)

  • CAD

    (1.88 MB)

  • RFA

    (1.37 MB)

  • Сертификаты

    (216.67 kB)

  • Брошюра

    (3.17 MB)
